费斯托FFM3/2电磁阀适配支架结构

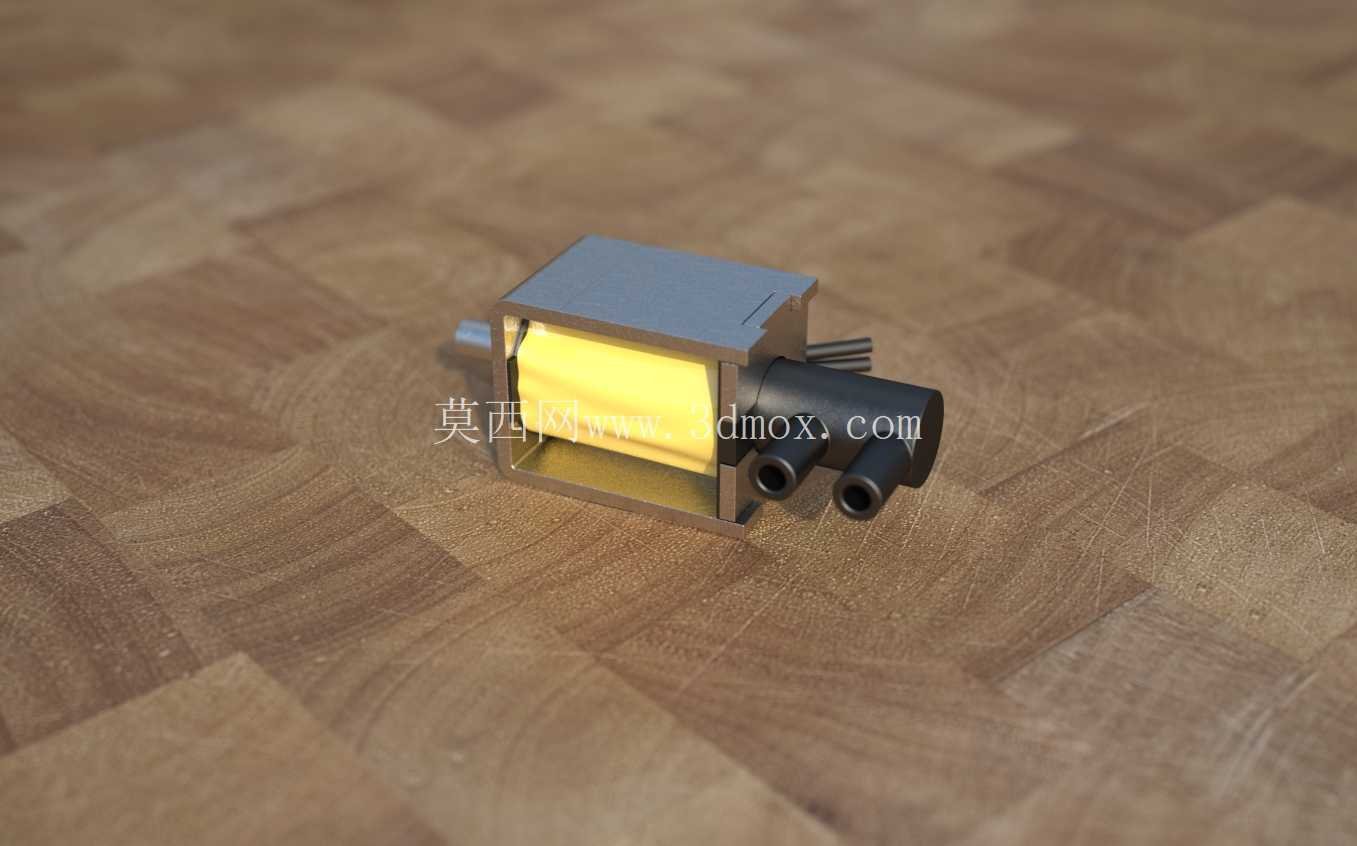

在小型气动控制回路搭建、教学实训台组装以及桌面级自动化装置调试场景中，电磁阀的安装固定与管路排布合理性，直接影响后期回路调试效率与运行稳定性。这款适配Fischertechnik体系的FFM3/2电磁阀配套结构，核心是解决标准电磁阀在模块化搭建场景下的安装适配问题，避免电磁阀直接悬空固定带来的管路受力偏移、接线拉扯松动等常见工程问题。

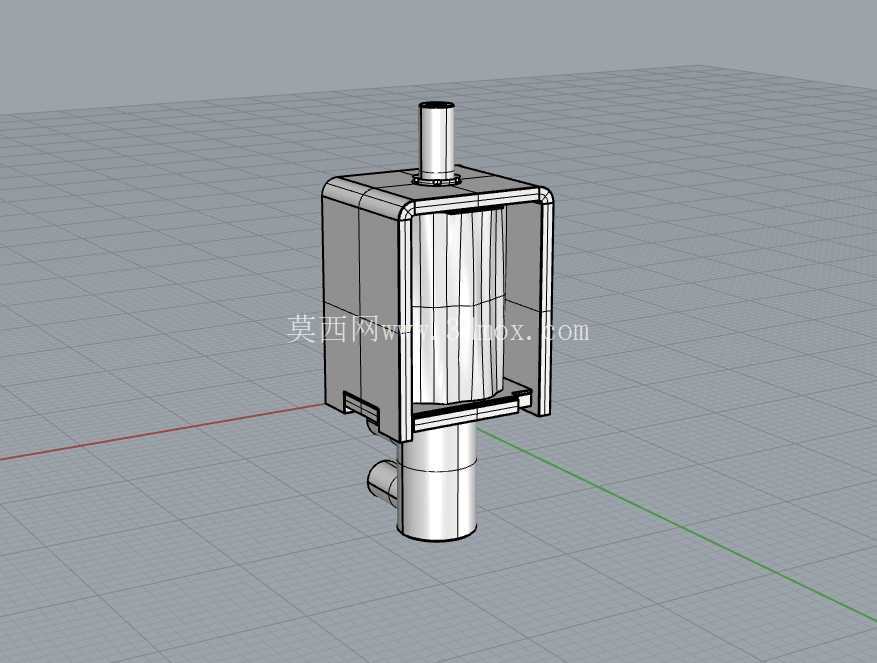

从实际功能来看，该结构首先承担电磁阀的承载定位作用，主体采用半包围框架式设计，将电磁阀主体完全容纳在框架内部，框架内壁与电磁阀外壳预留0.8mm的装配间隙，既方便电磁阀快速嵌入安装，又能限制电磁阀在受气流冲击时的横向窜动，避免阀件工作时的振动传递到相邻搭建模块上。框架顶部预留的柱状凸台，是对应电磁阀顶部手动操作按钮的避让位，同时可作为手动操作时的受力支撑点，调试人员按下手动按钮测试气路通断时，不需要额外托住阀身，单手即可完成操作，大幅提升实训场景下的调试效率。

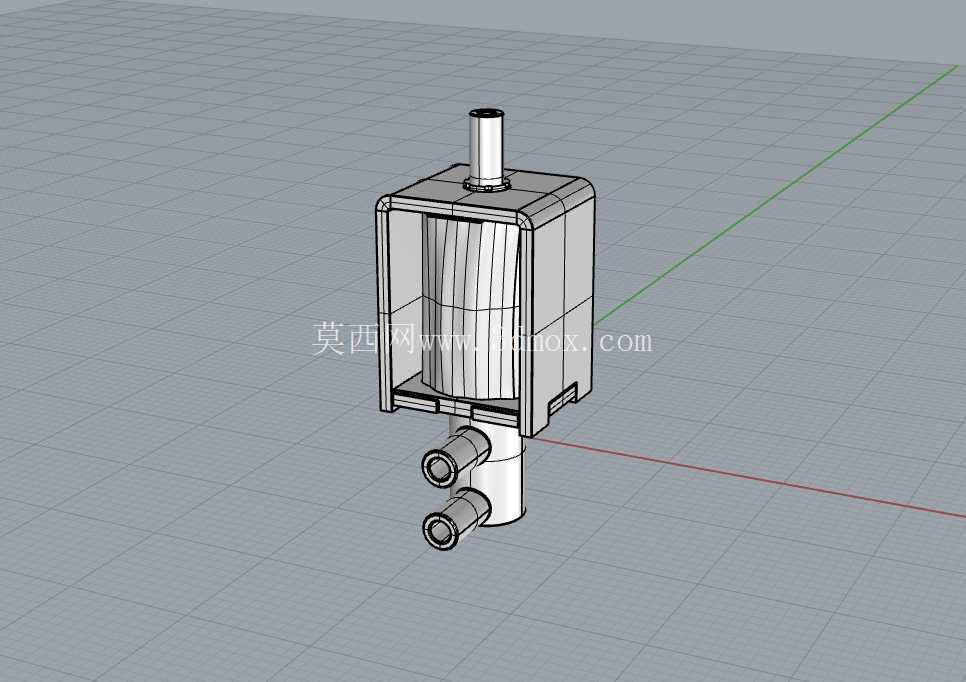

结构下部集成的两个平行管路接口位，是设计中重点考量的安装边界部分，两个接口中心距严格匹配Fischertechnik体系的标准孔位模数，接口伸出长度控制在12mm，既保证气管插入后有足够的插接深度防止漏气，又不会因为伸出过长导致相邻模块安装时出现干涉。接口采用阶梯式设计，靠近阀身的根部做了R2的圆角过渡，避免气管弯折时出现直角死折，保证气路通畅，这一点在小流量气动回路中尤为重要——很多实训台搭建时的气路压力不足问题，根源就在于管路弯折导致的通径缩小。

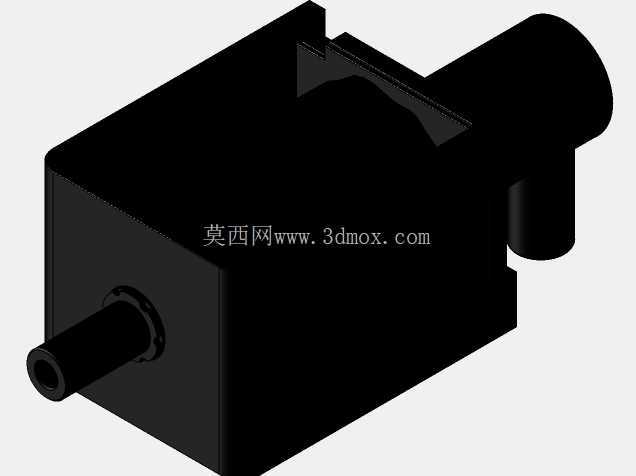

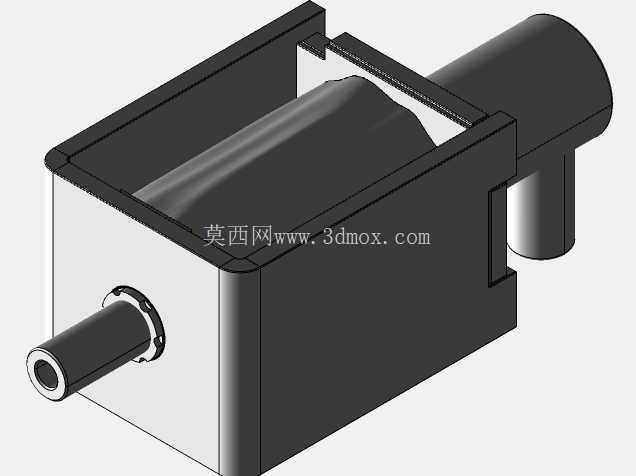

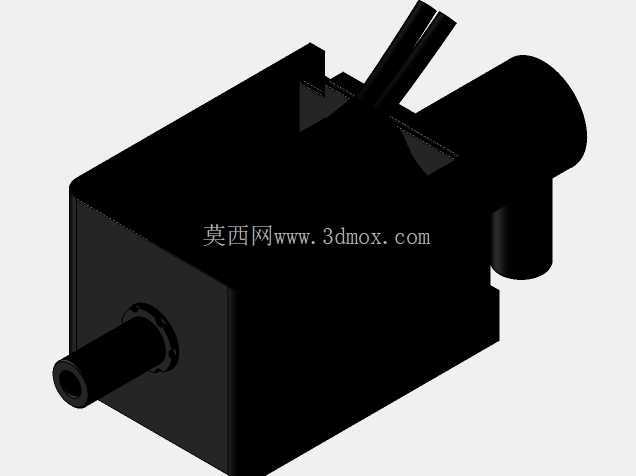

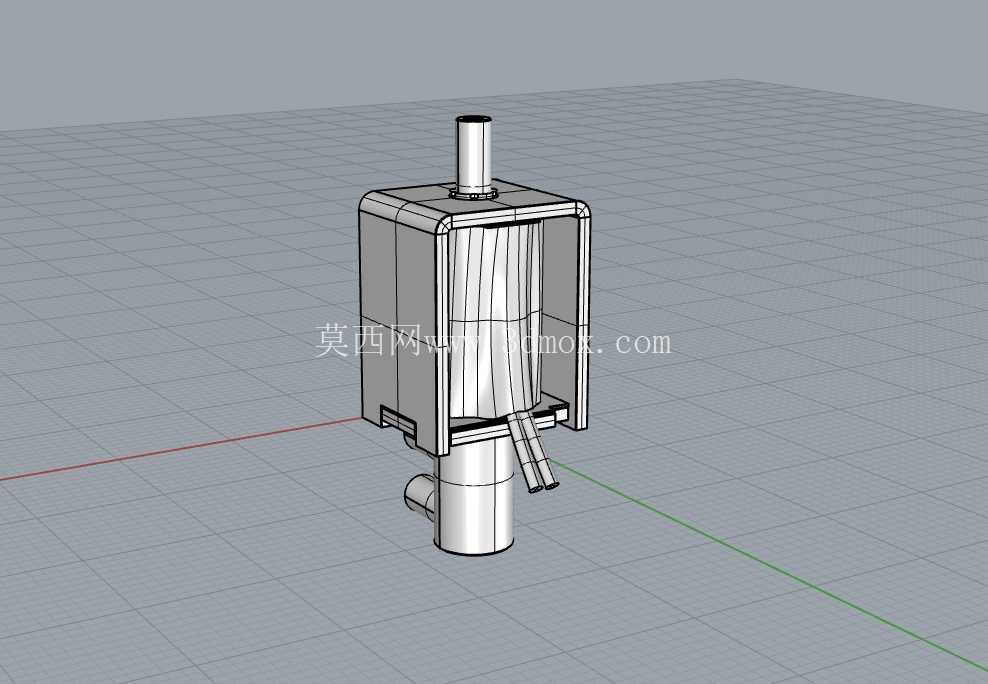

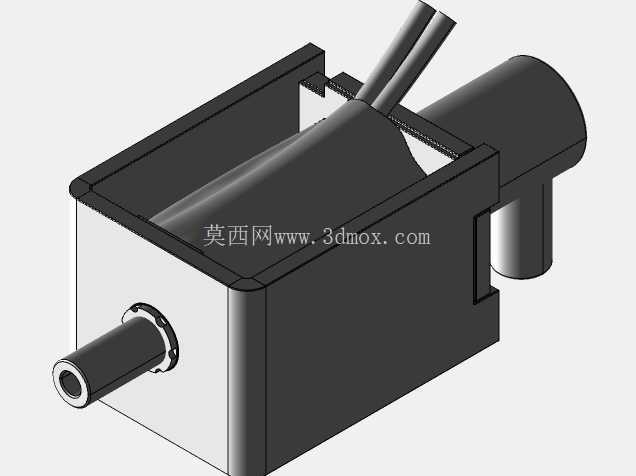

设计过程中针对不同使用场景做了两种变体结构，区别在于是否预留线缆走线槽：无走线槽的版本适用于电磁阀接线端直接对接总线模块的场景，结构更紧凑，整体宽度比带线槽版本窄6mm，适合安装空间局促的密集阀组排布；带小尺寸走线槽的版本，在框架侧面预留了3mm宽的走线空间，可将电磁阀的驱动线缆完全收纳在槽内，避免线缆外露被活动部件剐蹭，同时让整体布线更规整，适合教学演示类的装置搭建，方便学员观察气路与电路的排布逻辑。

从安装边界来看，整个结构的底部安装孔完全遵循模块化搭建的标准孔距，可直接固定在标准搭建板上，不需要额外加工转接板；整体高度控制在48mm，不会遮挡上方其他模块的安装空间，框架侧面的镂空设计一方面减轻结构自重，另一方面方便观察电磁阀上的工作状态指示灯，不需要凑近就能看到阀件的通断状态。在实际气动回路应用中，这款3/2电磁阀主要负责单作用气缸的驱动控制、真空发生器的通断控制，配套的支架结构让阀件可以直接集成在执行元件附近，缩短气路长度，减少气压损失，提升阀件的响应速度——在小型分拣装置、物料搬运实训台这类对响应速度有要求的场景中，阀件靠近执行元件布置能将响应延迟降低15%左右，这也是设计时将支架做的足够紧凑、可以贴近执行件安装的核心原因。

结构的壁厚统一设置为1.8mm，在保证足够结构强度的前提下，尽可能减少材料占用，即使采用3D打印制作也不会出现变形问题，框架边缘全部做了0.5mm的倒角处理，避免安装时划伤操作人员或者损坏气管、线缆。很多人在做这类适配结构时容易忽略手动操作位的空间预留，导致调试时手指按不到手动按钮，或者按下时被框架边缘卡住，这款结构在顶部按钮位置特意做了下沉式避让，按钮周围预留了10mm的操作空间，戴薄劳保手套也能顺利操作。另外，结构上没有多余的装饰性特征，所有几何形状都服务于功能需求：底部的加强筋是为了防止接口位置受气管插拔力影响出现断裂，侧面的卡扣位是为了快速固定电磁阀不需要额外打胶或者上螺丝，顶部的凸台除了避让按钮还能作为多个阀组并排安装时的定位基准，保证多个阀件安装后齐平，管路排布整齐。
