三工位旋转承载支撑轮组结构

　　该轮组结构在轻工输送线、工装板移载台、小型物料分拣工位中应用十分普遍，核心作用是在有限安装空间内实现工件的水平旋转、小范围位移与多工位承载，替代传统单轮支撑带来的偏转卡顿问题。从实际工况看，这类结构常布置在工装板底部三个角点，或者旋转工作台的下方支撑位，当工位需要人工转动工件调整装配角度时，三个接触轮共同分担垂直载荷，同时各自绕自身轴转动，将滑动摩擦转化为滚动摩擦，操作力度可降低六成以上。

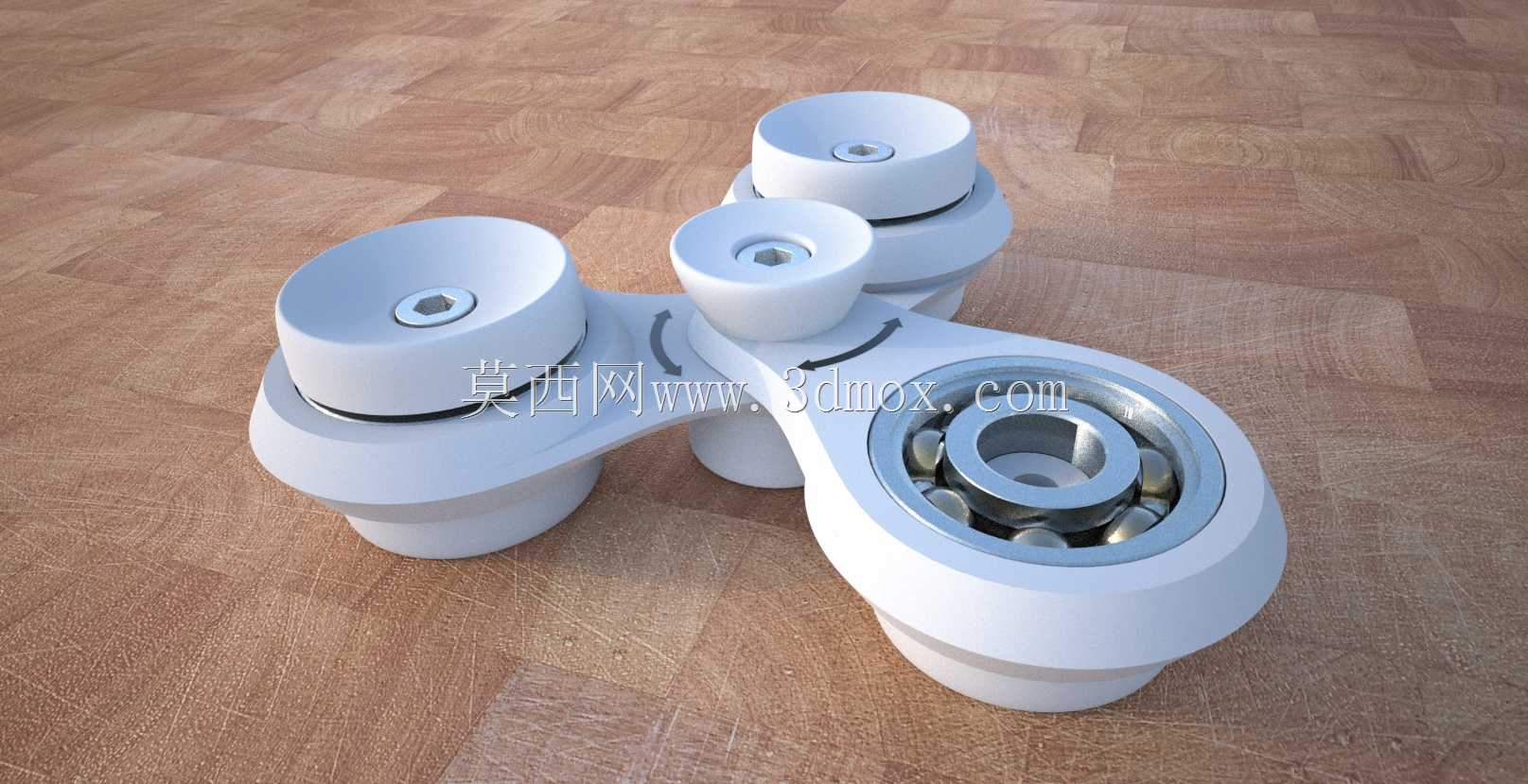

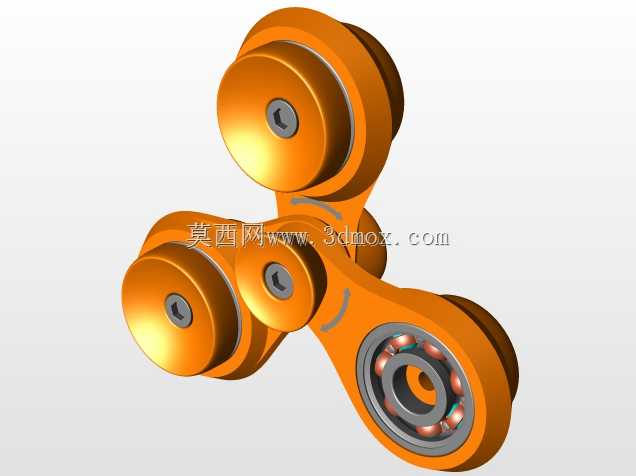

　　结构设计上，主体采用三叶式连接板布局，三个轮体安装位呈120度均布，这种排布的优势在于支撑稳定性远高于两轮结构，不会出现单侧倾覆；其中一个轮位集成了标准深沟球轴承作为旋转副，轴承内圈预留轴孔用于固定安装轴，外圈直接与支撑面接触，滚动体完全外露的结构也方便后期维护时直接清理缠绕的纤维、粉尘。其余两个轮位采用带沉孔的一体式滚轮设计，中心嵌入内六角紧固轴，轮体下部做了阶梯凸台，既可以限制轮体轴向窜动，也能在安装时快速定位到连接板的对应孔位。

　　从安装边界考量，三叶连接板的轮廓做了圆弧过渡，没有尖锐棱角，避免在设备内部布线时刮伤线缆；三个轮体的下端面处于同一水平面，安装时只需保证安装基板的平面度在0.2mm以内，就能保证三个轮同时接触工作面，不会出现单点悬空受力的情况。轴承位的中心高度与另外两个滚轮的中心高度保持一致，旋转过程中连接板始终保持水平，不会出现倾斜卡滞。轮体的接触面采用圆弧面设计，而非纯圆柱面，这一细节可以适配轻微不平整的工作面，当地面或工作台面存在小幅起伏时，圆弧面仍能保持有效接触，不会出现棱边卡阻。

　　设计过程中需要重点校核三个安装孔的位置度，若孔位偏差超过0.1mm，轮体安装后会出现别劲现象，转动阻力大幅上升；同时轴承安装位的配合公差选择过渡配合即可，过盈量过大容易导致轴承内圈变形，游隙减小，转动不畅；间隙过大则会出现轴承外圈随轮体转动，长期运行后磨损安装孔。滚轮的材质通常选用改性尼龙或POM，自重轻且运行噪音小，在洁净车间、电子装配线这类对噪音有要求的场景中适用性更强；如果工况存在重载需求，也可将滚轮替换为聚氨酯包胶材质，在不改变整体安装尺寸的前提下提升承载能力。

　　该结构的另一使用场景是作为小型旋转料架的底部支撑，三个轮组均布在料架底部圆周，料架中心设置定位转轴，轮组承担主要垂直载荷，中心轴只负责径向定位，大幅降低中心轴的受力负荷，延长转轴使用寿命。在手动装配工位中，工人可以轻松推动载有工件的工装板旋转，无需搬动工件，既降低劳动强度，也能避免工件搬运过程中磕碰划伤。结构整体没有复杂的传动零件，失效形式主要集中在轴承进尘、滚轮磨损，维护时只需单独更换对应零件，无需整体更换轮组，运维成本极低。
