燃气燃烧装置用先导控制阀组结构

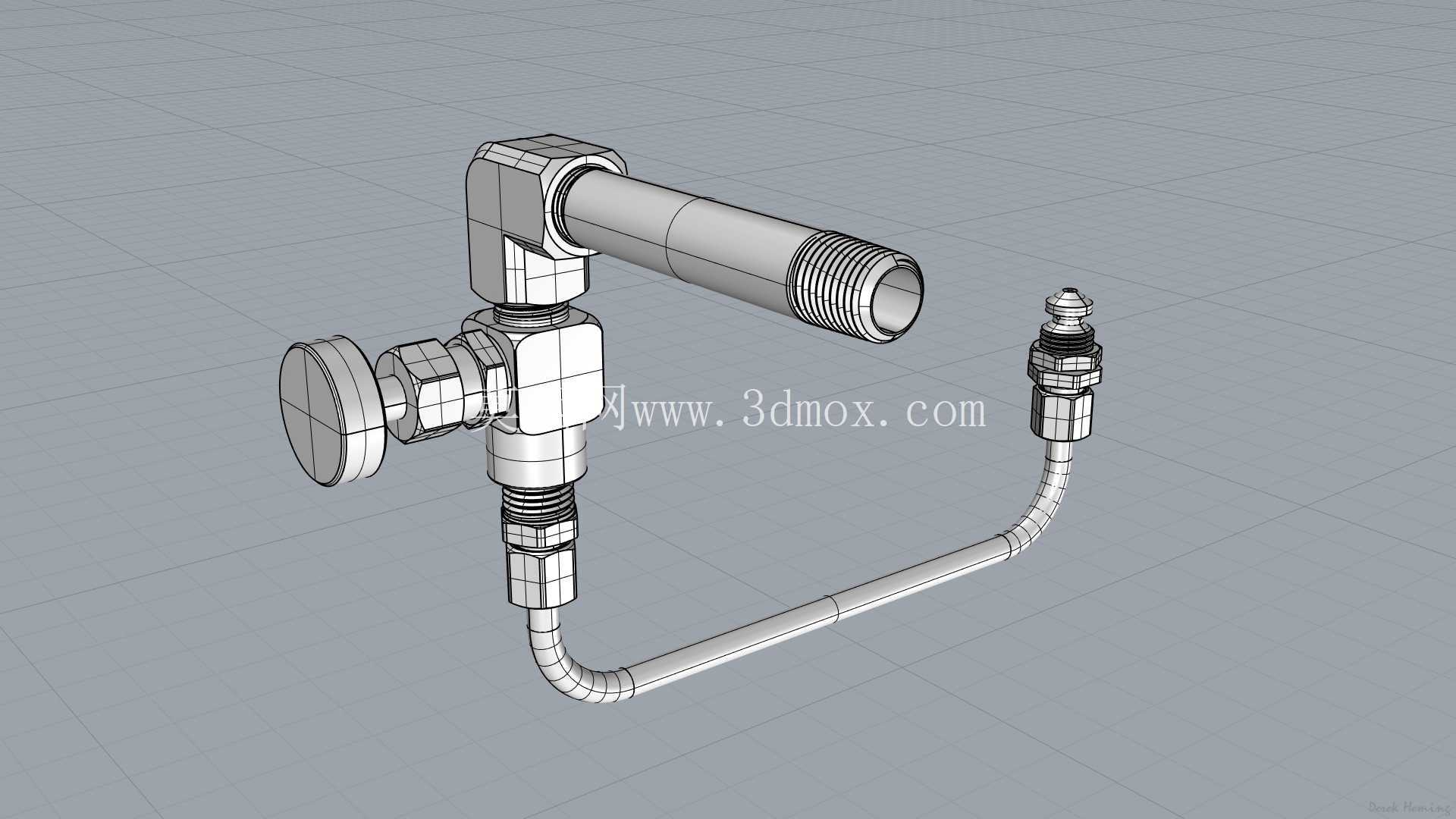

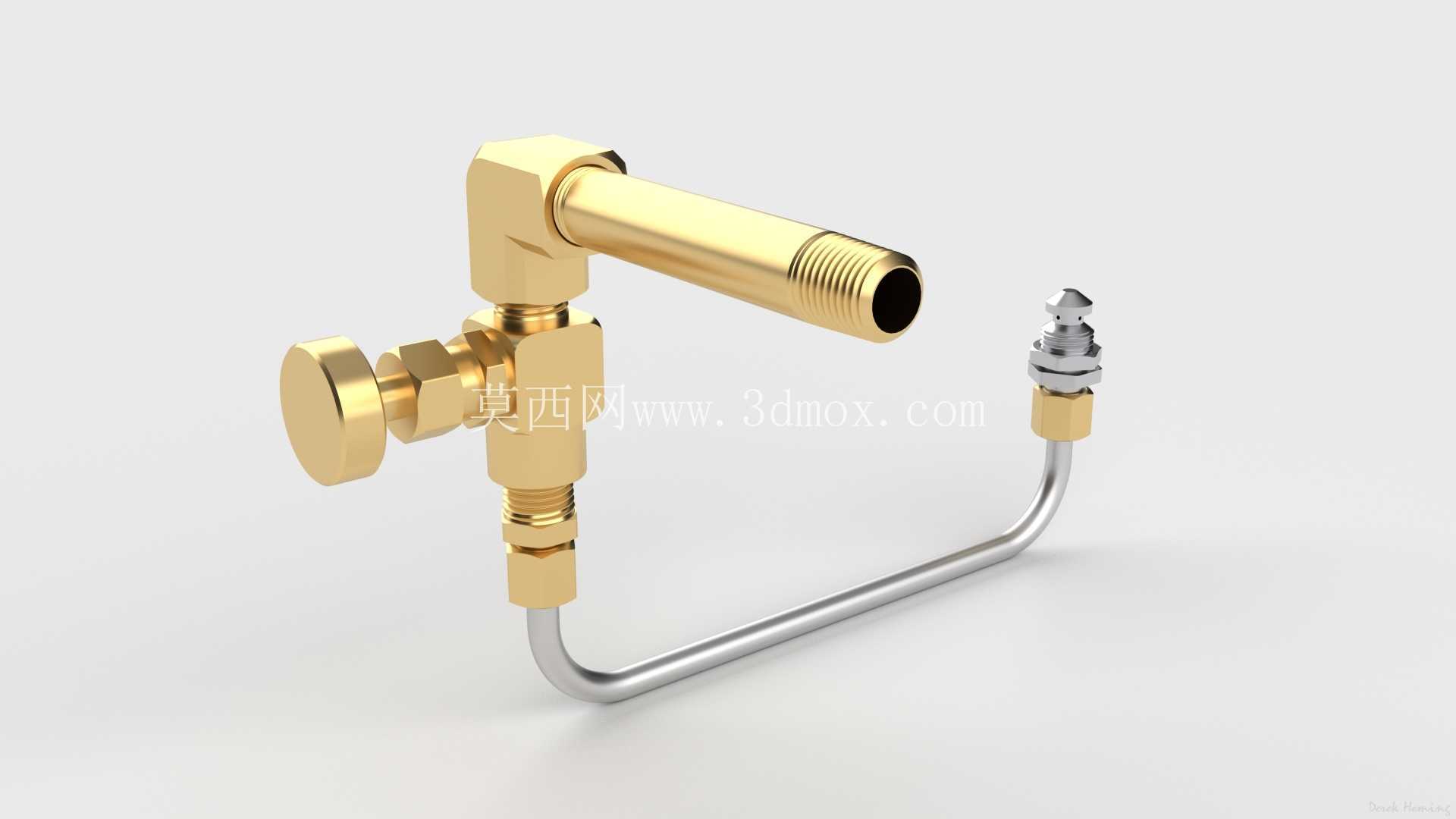

　　这套先导阀组主要配套商用燃气燃烧器具、户外烟熏炉、直燃式加热设备使用，作为点火支路的核心控制部件，负责小流量燃气的通断调节与火焰传导，在主燃烧器启动前先建立稳定的点火火焰，避免主气路直接送气造成的爆燃风险，是燃气类加热设备点火系统里必不可少的安全功能部件。从结构组成来看，整个阀组集成了手动调节旋钮、直角式阀体、延长导气管、末端点火接头几个核心部分，手动旋钮采用滚花防滑设计，操作人员佩戴隔热手套也能完成开度调节，旋钮内置的阀杆密封采用锥面配合结构，调节行程内可实现燃气流量的线性微调，能匹配不同气源压力下的点火火焰长度需求，避免火焰过长脱火或者过短容易被吹熄的问题。

　　阀体部分采用直角式流道设计，进气端带有标准外螺纹接口，可直接对接设备主气路的分支取气口，无需额外加装转接弯头，减少管路连接点的泄漏风险，阀体内部的阀芯采用截止式结构，关闭状态下密封面贴合紧密，可满足燃气类部件的气密性要求，避免停机状态下的燃气微漏隐患。连接阀体与末端点火端的金属导气管采用可弯曲定型的结构，安装时可根据设备内部的布局走向随意调整管路形态，避开设备内部的高温区域、电气走线与其他结构件，不需要额外定制硬管管路，大幅降低现场安装的适配难度，导气管两端的接头采用卡套式密封结构，弯折调整后不会出现密封失效的问题，可承受常规设备运行过程中的振动与温度交变影响。

　　末端的点火接头集成了燃气喷嘴与火焰传导结构，燃气从喷嘴喷出时会自动引射周边空气形成预混气流，在接头出口形成稳定的淡蓝色点火火焰，接头的安装端带有锁紧螺母，可直接固定在燃烧器本体的点火位安装孔上，安装后喷嘴与主火孔的相对位置保持固定，能可靠点燃主燃烧器送出的燃气。建模过程中所有配合尺寸均按照实物测绘完成，阀体各接口的螺纹规格、旋钮的调节行程、导气管的最小弯曲半径、末端接头的安装孔径都严格还原实物参数，安装边界上，整个阀组的进气端螺纹轴线与旋钮轴线垂直，导气管自然状态下的整体跨度可满足常规燃烧器的点火位布置需求，安装时仅需要在燃烧器侧面板预留对应直径的旋钮安装孔、在点火位预留接头固定孔即可完成装配，不需要对设备主体结构做额外改动。

　　实际应用中，这类先导阀组广泛适配各类燃气烧烤炉、烟熏柜、商用炒炉、直燃式空气加热设备，相比直接在主气路点火的结构，带先导阀的点火系统点火成功率更高，同时在主火意外熄灭时，先导阀的常明火可快速重新点燃主火，避免未燃燃气在炉腔内积聚，大幅提升燃气设备的运行安全性。结构设计上充分考虑了户外使用与商用场景的耐用性需求，所有金属部件均采用耐燃气腐蚀的材质，外露的调节部位没有易松动的小零件，日常维护仅需要定期清理喷嘴处的积碳即可，不需要频繁拆解阀组，可适应餐饮加工、户外烹饪、工业加热等多场景下的长期使用需求。
