立式气动冲击空气锤结构设计

项目分类:铸造模 发布时间:2026-06-01 ID:1167583
  • 立式气动冲击空气锤结构设计

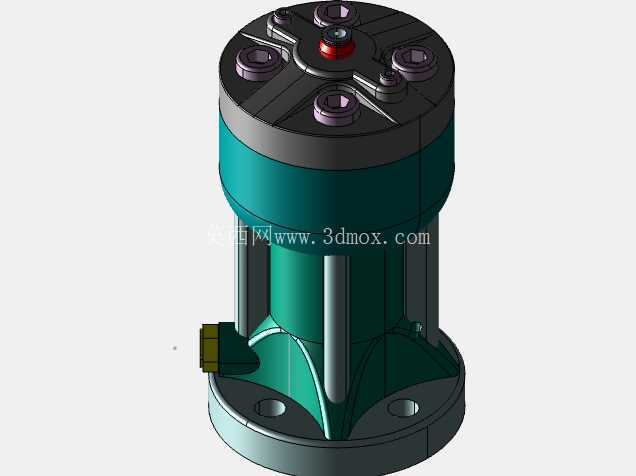

  这款立式空气锤主要面向铸造车间的砂型紧实、小铸件落砂、轻型锻件局部墩粗等作业场景,在中小型铸造生产线、机修车间的手工造型工位适配性极强,相比手动捣固工具能大幅降低工人劳动强度,同时保证作业力度的一致性,避免人工锤击力度不均导致的砂型紧实度差、铸件局部缩松等问题。从结构设计来看,整体采用立式同轴布局,顶部为配气端盖,端盖上均匀分布四个内六角安装螺孔,用于和上部供气管路的安装座连接固定,中心位置设置进气调节旋钮,可通过旋钮的旋合深度调整进气通流面积,进而控制活塞的冲击频率与单次冲击能量,适配不同硬度砂型、不同壁厚锻件的作业需求,旋钮旁设置的红色密封压环用于隔绝配气腔与外界的气路泄漏,保证腔体内气压稳定。

  中部缸体采用分段式结构,上段为密封储气缸,表面做防锈氧化处理,下段为活塞运动腔,三根周向均布的导向立柱连接上下法兰盘,既承担缸体的结构支撑作用,又能为活塞往复运动提供辅助导向,避免活塞高速运动时出现偏磨,延长密封件的使用寿命。侧部伸出的进气接头采用快插式接口设计,可直接匹配车间常用的8mm或10mm气动软管,无需额外加工转换接头,接头内部设置单向止回结构,在停气时可避免缸体内残余气压快速泄漏导致锤头意外下落,提升作业安全性。

  底部安装法兰为圆盘式结构,法兰面上对称开设两个长圆形安装孔,可适配不同孔距的安装底座,既可以通过螺栓固定在专用工作台架上作为固定工位工具,也可以加装手持护套作为移动式工具使用,法兰中心位置为锤头伸出孔,孔内设置防尘毡圈,可阻挡作业过程中产生的砂粒、氧化皮碎屑进入缸体内部,避免活塞、缸筒内壁出现划伤。设计过程中优先考虑了气动工具的常见失效点,将易损的密封件、导向套都设计为可快速拆卸的结构,日常维护时无需拆解整个缸体,仅需拆下顶部端盖或底部法兰即可更换易损件,降低设备运维成本。

  气路设计上采用了自动换向结构,无需额外的电控元件控制,仅通过活塞运动到上下止点时的气压差自动完成配气换向,结构可靠性更高,可在多粉尘、高湿度的铸造车间环境下长期稳定工作,不会因为电控元件受潮、进尘出现故障。安装边界方面,整体最大外径为顶部端盖的直径,安装时需在设备周边预留至少100mm的操作空间,用于连接气管、调整顶部的进气旋钮,底部安装面的平面度要求不低于0.1mm,避免安装后缸体出现倾斜导致活塞运动卡滞,进气端的工作气压适配范围为0.4-0.8MPa,覆盖车间常规供气压力区间,无需额外加装调压阀即可正常使用。实际作业时,锤头的冲击行程可通过更换不同厚度的底部限位垫进行调整,针对深腔砂型作业可更换加长锤头,针对平面紧实作业可更换平底锤头,适配不同的作业工况,相比同规格的电动冲击工具,这款空气锤没有电机发热烧毁的风险,可长时间连续作业,过载时仅会出现冲击力度下降,不会出现设备损坏,适合铸造车间高负荷、长时间的作业需求。
