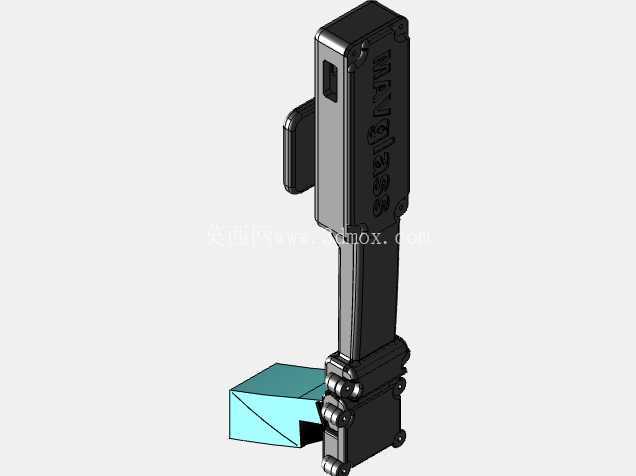

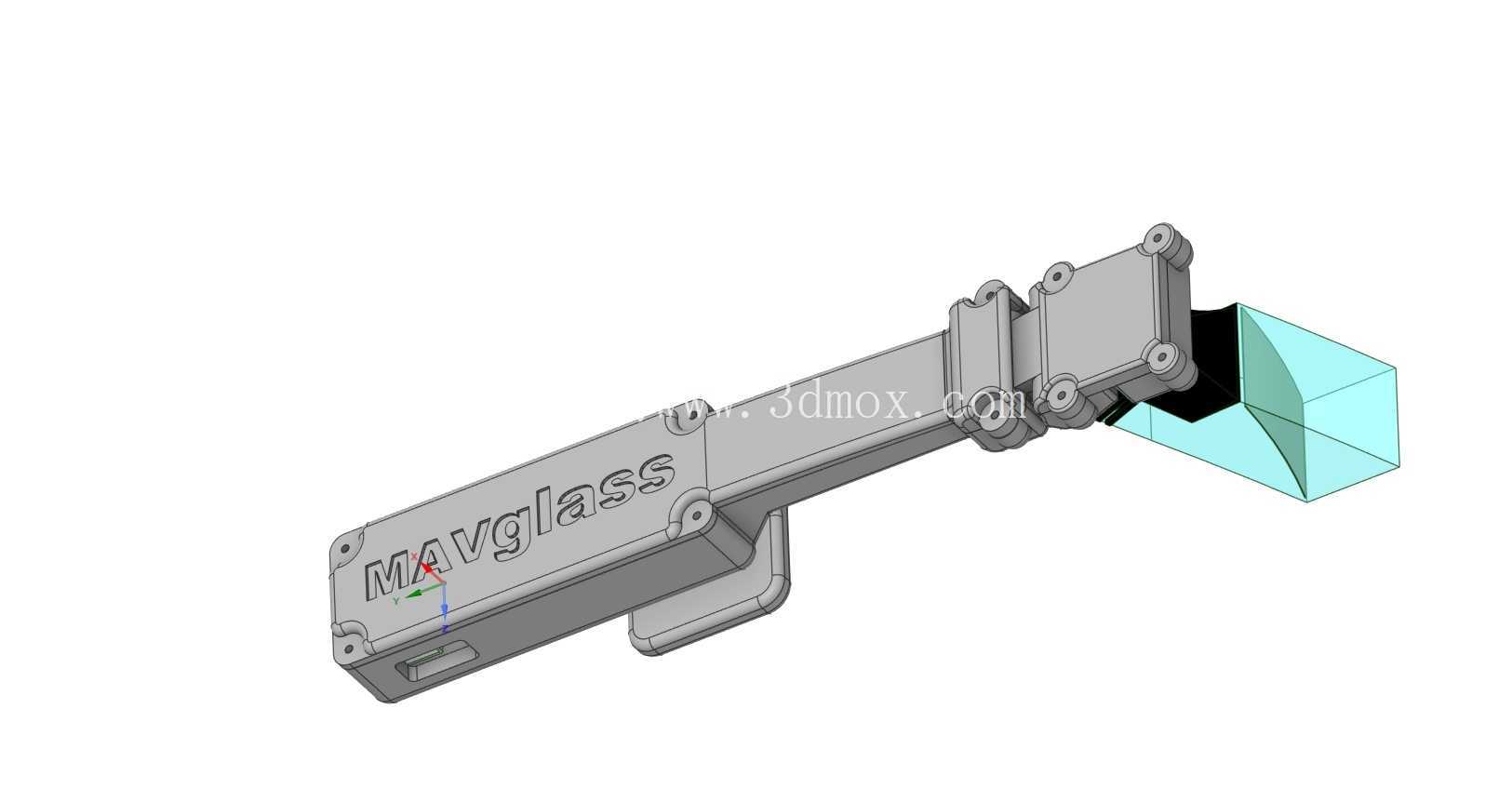

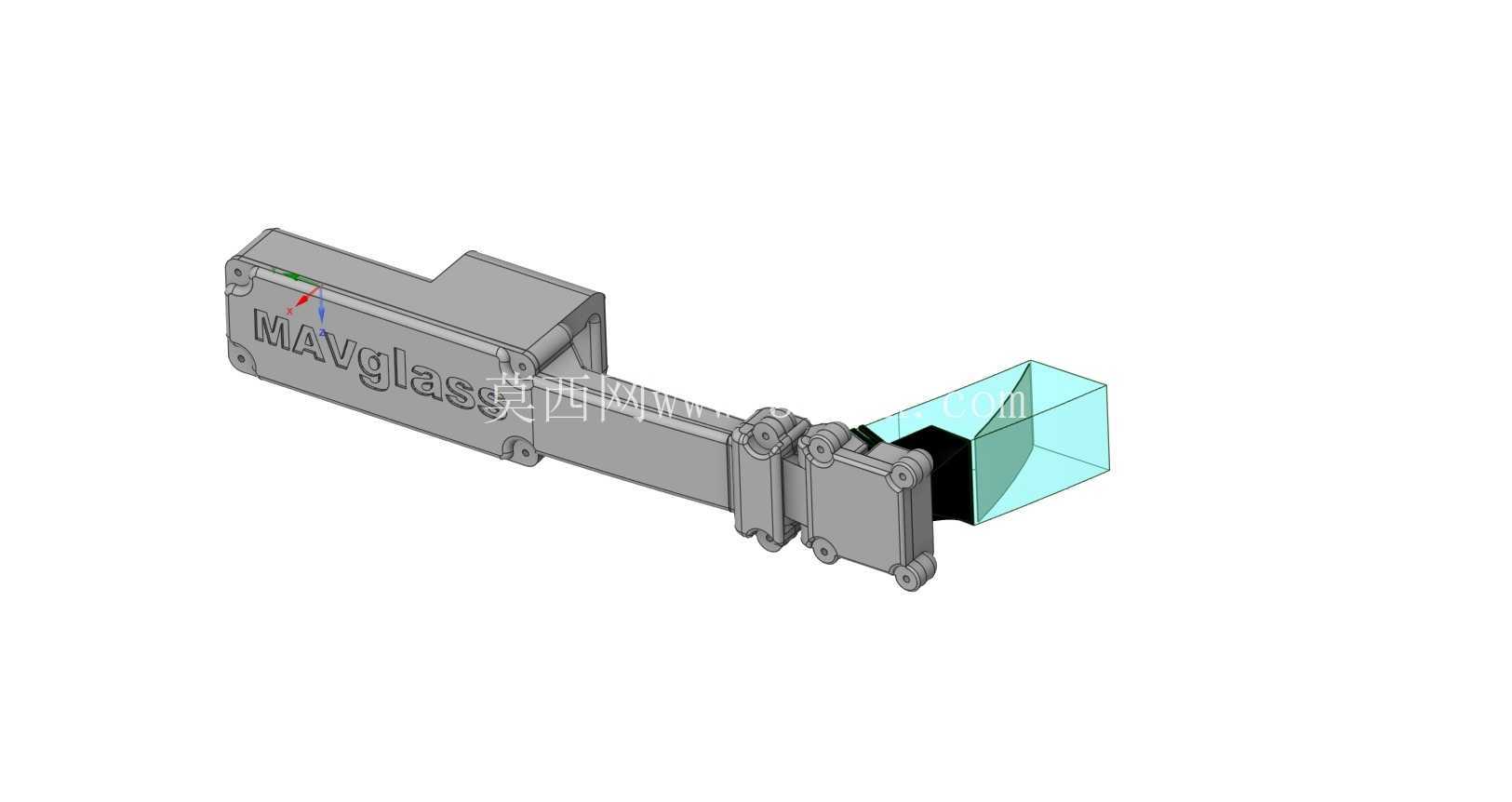

微型HDMI接口OLED头戴显示眼镜结构

项目分类:铸造模 发布时间:2026-06-01 ID:1167586
  • 微型HDMI接口OLED头戴显示眼镜结构
  • 微型HDMI接口OLED头戴显示眼镜结构
  • 微型HDMI接口OLED头戴显示眼镜结构

  这款头戴式单目显示装置的结构设计,核心围绕轻量化穿戴场景的实际使用需求展开,在做结构排布时最先考虑的是头部佩戴的重心平衡,将主控与接口模块放置在镜腿后侧位置,避免前端显示模组过重导致佩戴时前端下滑,长时间佩戴产生压痕。显示端采用0.23英寸的微型OLED屏体,光学棱镜部分做了45度角的光路折返设计,能将屏体输出的画面直接投射到人眼可视区域,棱镜的安装槽位做了0.1mm的定位凸台,装配时不需要额外调整光轴位置,直接卡入即可保证光路同轴度偏差在允许范围内。

  外壳部分选用ASA材质适配3D打印成型工艺,壁厚统一设置为1.2mm,既保证打印时的结构强度,不会因为壁厚过薄出现打印翘边,也能控制整体重量,整套外壳不含电子件的重量控制在18g以内,搭配绑带佩戴时不会对颞部产生过大压迫。镜腿部分采用三段式铰接结构,每段铰接处的转轴过盈量控制在0.05mm,既可以实现任意角度的弯折适配不同头围,也不会因为铰接过松导致佩戴时镜腿自行移位。接口端设置标准微型HDMI连接座,接口周围做了2mm高的围边加强结构,避免频繁插拔线材时接口松脱,接口的引脚避让槽深度设置为3.2mm,兼容市面上常规的微型HDMI公头插入深度,不会出现插头插不到位导致信号传输中断的问题。镜身侧面预留了0.8mm宽的走线槽,屏体的FPC排线可以沿着镜腿内部的走线槽排布到后端的驱动板位置,走线槽内部做了两处压线卡扣,装配时可以直接将排线压入卡扣固定,不需要额外打胶固定,减少装配工序。显示模组的固定位做了两个M1.2的螺丝柱,柱高2.5mm,刚好可以压住屏体的PCB边缘,不会挤压到屏体的发光区域,避免屏体受力出现显示异常。棱镜的压合位置采用软接触设计,压边厚度0.5mm,不会因为硬接触刮花棱镜的光学面。

  在实际应用场景中,这类单目头戴显示设备可以适配工业运维的作业指引、无人机第一视角图传、户外徒步的导航信息显示等场景,结构设计上预留了扩展安装位,可以在镜腿侧面加装补光灯、摄像头等扩展模块,安装位的孔位间距统一为10mm,兼容通用的小型外设安装尺寸。做结构拆分时充分考虑了3D打印的成型角度,所有外壳零件的拔模斜度设置为1度,打印时不需要添加过多支撑,拆分后的零件最大尺寸不超过120mm,适配多数桌面级3D打印机的成型幅面,打印完成后只需要去除少量支撑毛刺即可完成装配,不需要做二次打磨处理。铰接部分的转轴采用标准1mm直径的不锈钢圆轴,属于通用五金件,不需要单独定制加工,降低制作成本。

  镜身的整体展开长度为142mm,折叠后长度为58mm,折叠后可以放入小型收纳盒中,方便日常携带。驱动板的安装仓尺寸设置为35mm18mm6mm,可以兼容通用的微型OLED驱动板,仓盖采用卡扣式固定,不需要螺丝即可拆开,方便后期更换驱动板或者维修内部电路。在做公差匹配时,所有卡扣的配合间隙设置为0.15mm,考虑到3D打印的成型误差,这个间隙范围可以保证卡扣既能顺利卡入,也不会出现装配后松旷的问题。镜腿与前端显示部分的铰接处做了限位结构,最大展开角度为120度,避免弯折角度过大拉扯内部的FPC排线,导致排线断裂。显示端的棱镜保护边高出棱镜表面0.3mm,即使设备不慎掉落,棱镜表面也不会直接接触地面,降低光学元件的损坏概率。
