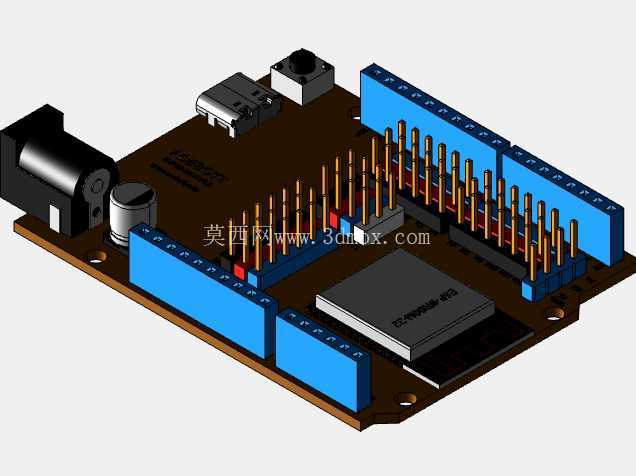

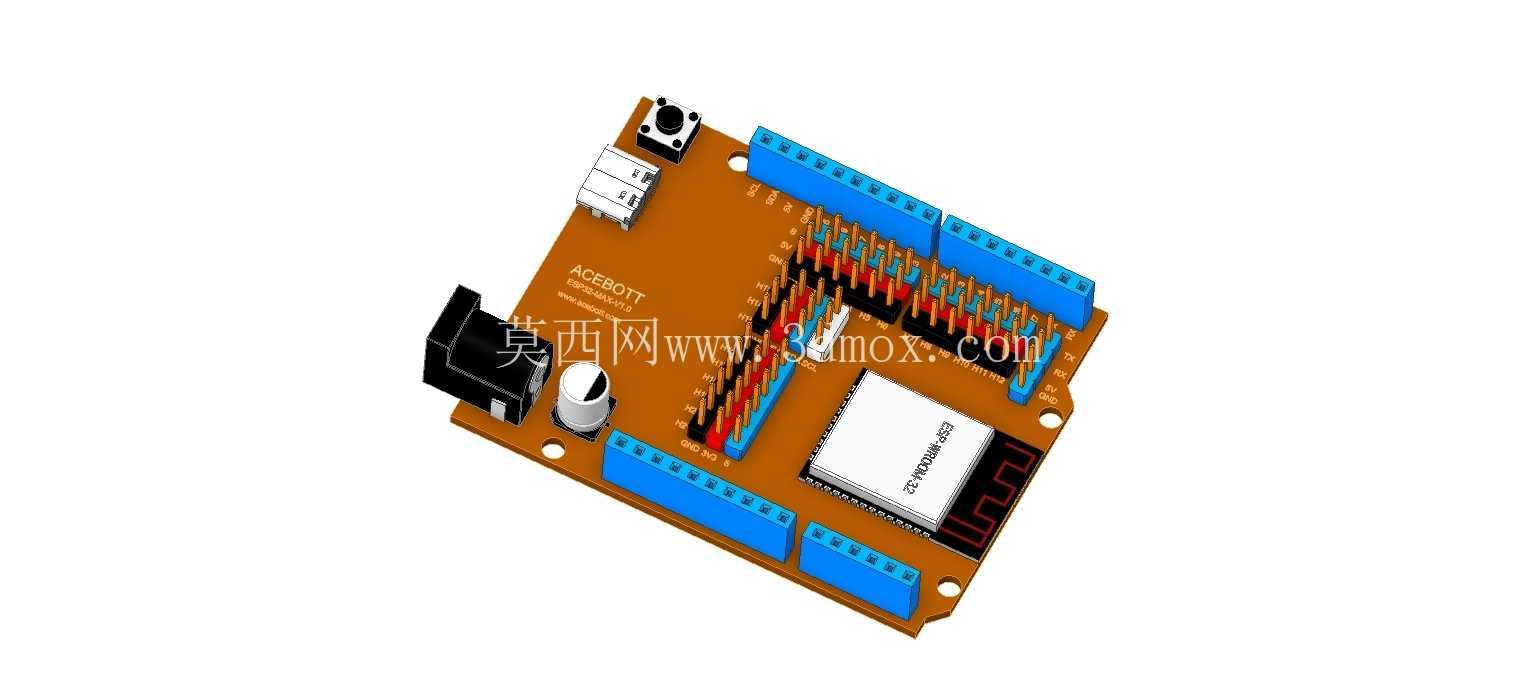

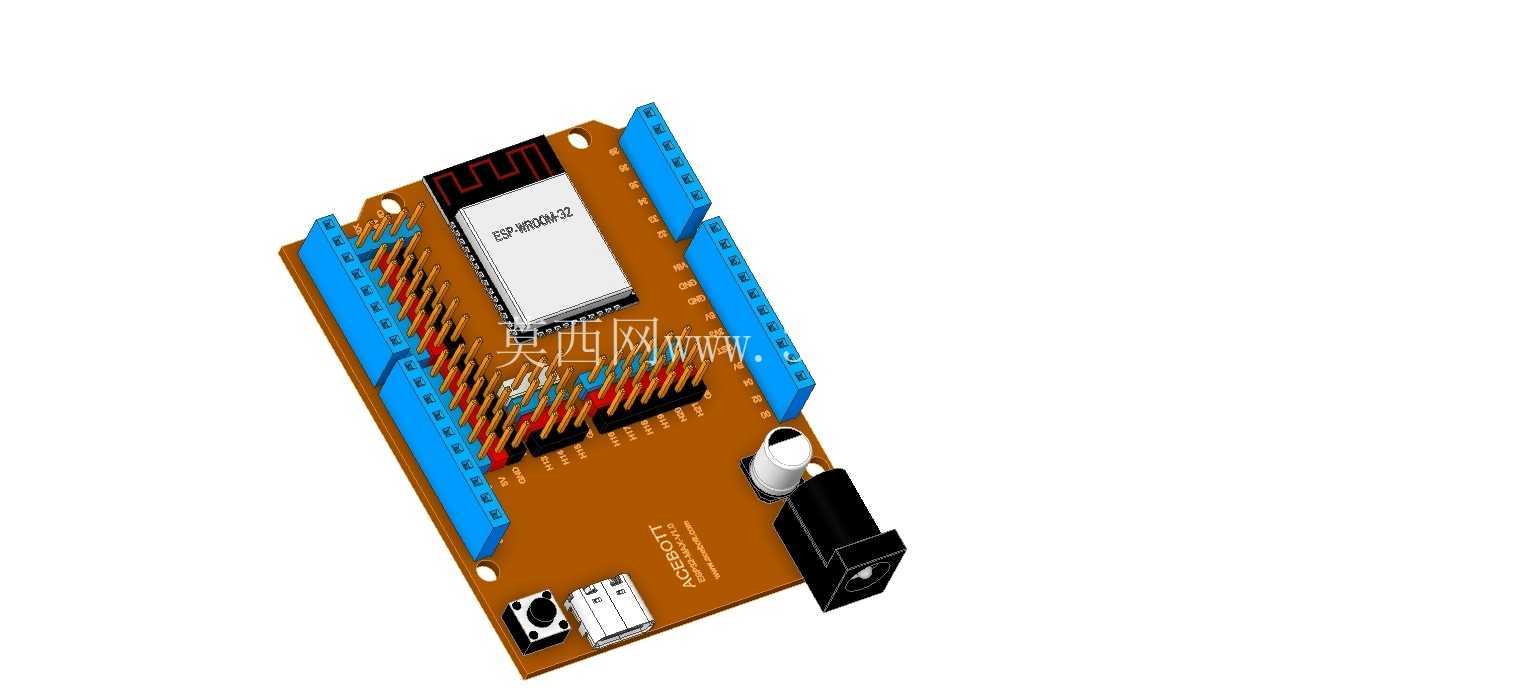

Acebott ESP32 WROOM Max开发板结构设计

　　从接口布局来看，整板预留了25个数字引脚、15个模拟引脚，同时引出25路PWM输出通道、2路DAC输出、2路UART串口、2路SPI接口与1路I2C接口，基本覆盖了常用外设的连接需求，不管是连接舵机、传感器、显示屏还是通讯模块，都能找到对应的引脚资源，不需要额外做引脚复用的复杂配置。供电部分的设计考虑了现场使用的电压波动情况，支持6-18V宽电压输入，既可以用常见的9V、12V电源适配器供电，也能直接接入设备内部的直流供电回路，板载的电源接口采用通用的DC座与接线端子双配置，适配不同的接线场景，电源回路做了分区隔离，数字部分与模拟部分的供电走线分开布置，减少电源噪声对模拟信号采集的干扰。这款控制板的结构设计围绕嵌入式开发场景的实际使用需求展开，板载核心采用ESP32 WROOM模组，240MHz主频的算力足以支撑多数中小型物联网、智能硬件项目的运行需求，板载集成的WiFi与蓝牙低功耗通讯模块，省去了外接通讯模组的布线麻烦，在智能家居控制节点、小型机器人主控、教学实验平台、工业数据采集终端这类场景中，能够直接通过板载接口连接外设，减少额外的转接模块使用。

　　板型设计兼容常用的开源硬件安装孔位，四个角的固定孔位置与主流开发板的安装尺寸一致，可以直接固定在标准的亚克力支架、金属安装座或者设备外壳内部的安装柱上，不需要额外打孔调整。排针的排布采用两侧双排针加侧边功能接口的布局，常用的电源引脚、接地引脚统一排布在排针的固定位置，减少用户接线时的查线成本，板载的复位按键、下载按键布置在板边容易触碰的位置，开发调试时不需要借助工具就能直接按压操作。CAN总线接口的预留是这款控制板区别于普通ESP32开发板的设计点，能够直接接入工业CAN总线网络，在小型工业设备组网、分布式数据采集场景中，不需要额外添加CAN转换模块就能实现总线通讯，降低了系统的整体复杂度。

　　从结构细节来看，板上的接口高度做了统一规划，排针、DC座、接线端子、USB接口的顶面高度差控制在2mm以内，装入外壳时不会出现接口卡滞或者外露高度不一致的问题，PCB板的边缘做了圆角处理，避免组装时划伤操作人员或者导线绝缘层。元件布局上，发热较大的电源管理芯片布置在板边通风位置，核心模组布置在板卡中间区域，远离电源部分的发热源，减少高温对无线通讯信号的影响，天线区域的净空区没有布置高大元件，保证WiFi与蓝牙信号的收发强度。

　　在实际项目选型中，这款控制板的结构尺寸能够适配多数小型智能设备的内部安装空间，不需要为了适配板卡重新设计设备内部的安装结构，引脚的定义兼容主流的开源硬件生态，现有项目的代码只需要做少量调整就能直接移植，缩短项目的开发周期。对于三维建模从业者而言，这款板卡的模型还原了所有接口的实际尺寸与安装位置，在做设备整体结构设计时，可以直接导入模型进行装配干涉检查，提前验证外壳开孔、安装柱位置、走线空间是否合理，避免实际打样后出现接口错位、安装孔不匹配的问题。板卡上的每个元件高度都按照实际物料尺寸建模，在做内部空间堆叠设计时，能够准确计算元件与外壳、其他结构件之间的安全间隙，尤其是无线模组的净空区域，模型中预留了对应的空间范围，提醒结构设计时不要在该区域布置金属件，避免影响无线信号。
