模块化蜂窝结构低温热交换装置设计

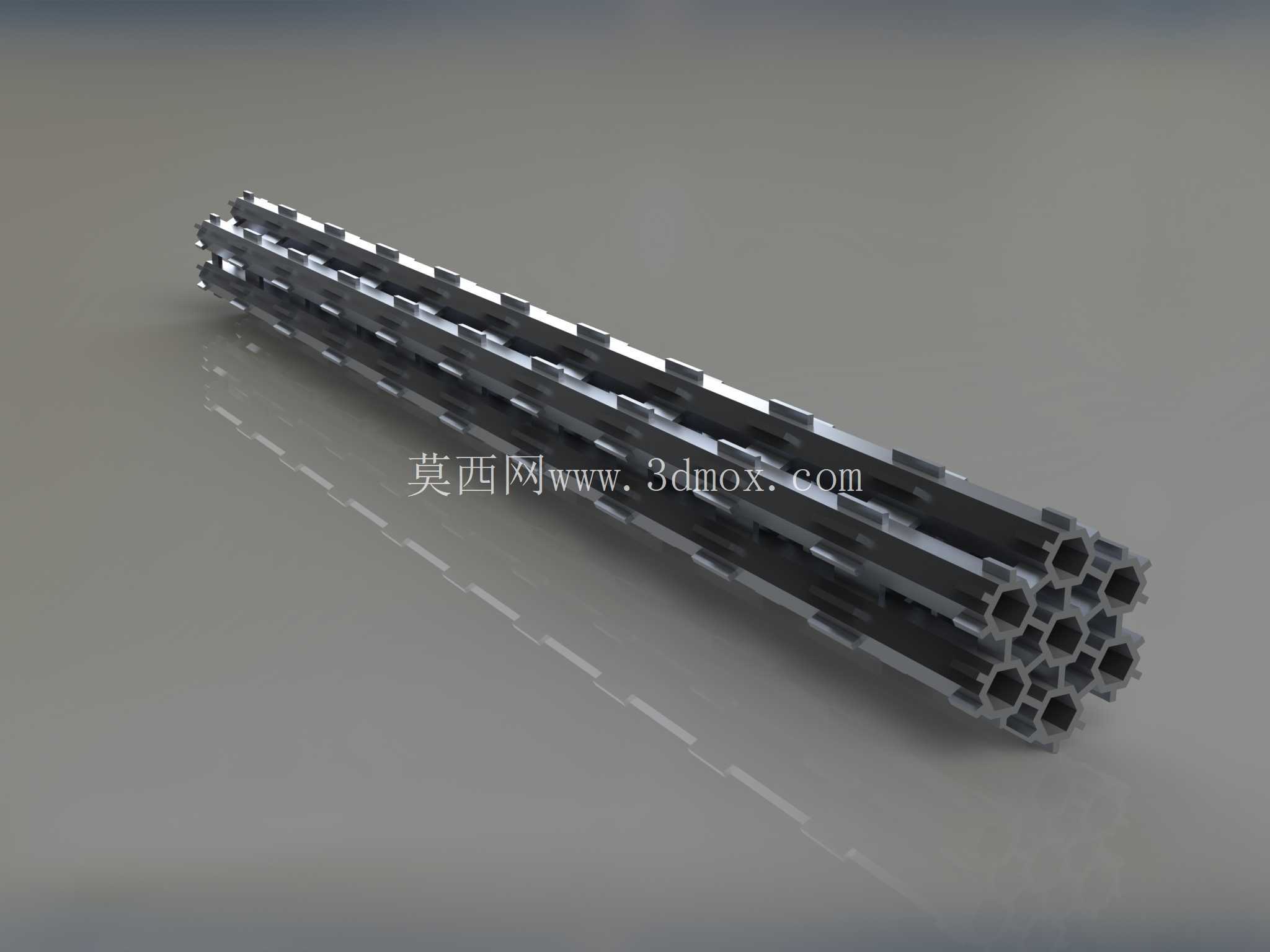

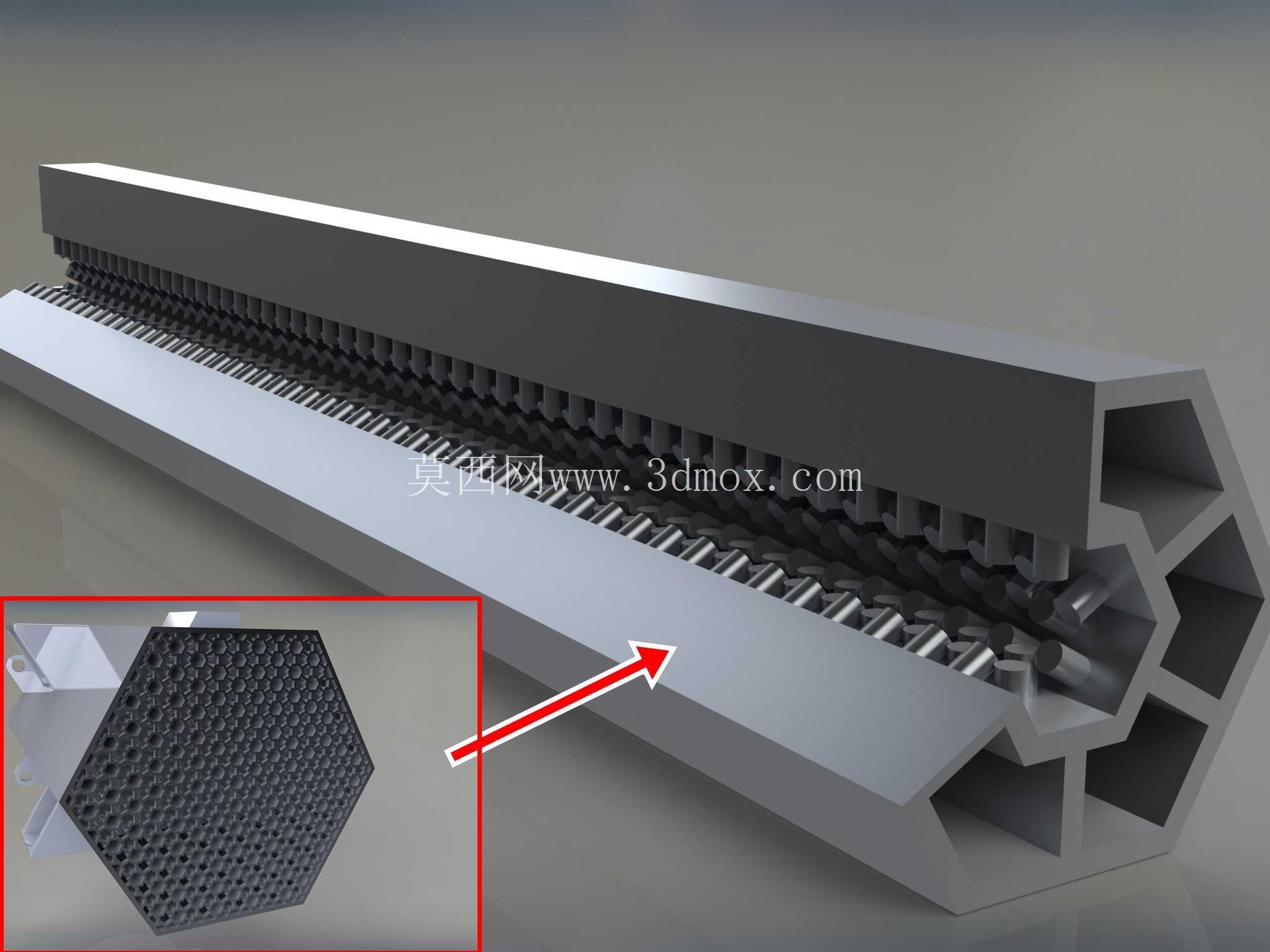

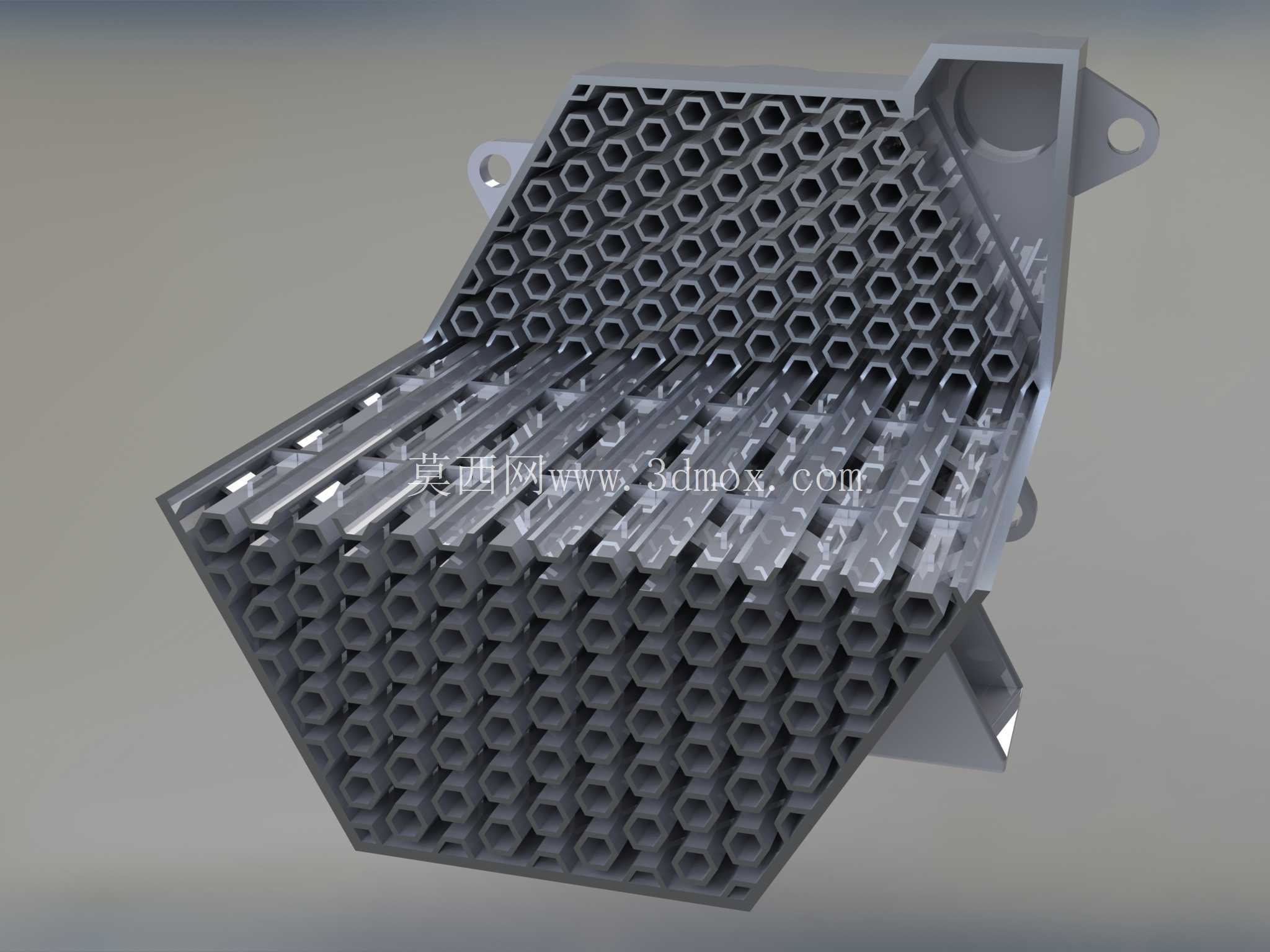

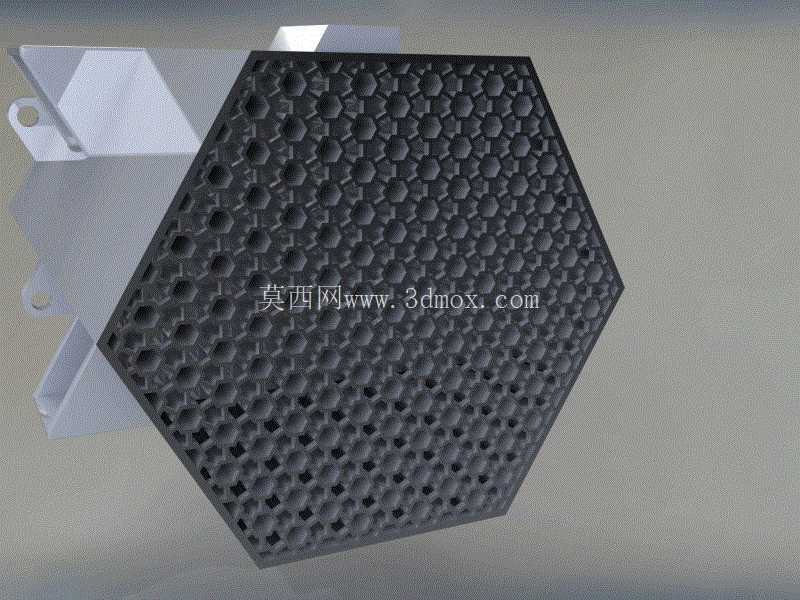

　　在低温流体管理系统的实际工程场景中，传统管壳式换热器往往面临低温工况下换热效率不足、结构冗余重量偏大、安装适配性差的痛点，尤其是航天地面保障、深冷实验装置、低温储运配套这类对设备重量、安装空间、换热稳定性有严苛要求的场景，常规换热设备很难同时兼顾紧凑性与换热性能。这款蜂窝结构模块化换热装置，正是针对这类低温工况的特殊需求开发，核心换热单元采用正六边形蜂窝流道构型，相比传统圆形管流道，六边形结构在相同通流截面积下能提供更大的换热接触面积，同时蜂窝结构自身的力学支撑特性可以让壳体壁厚做进一步减薄，在承受低温介质压差的前提下有效降低整体重量。

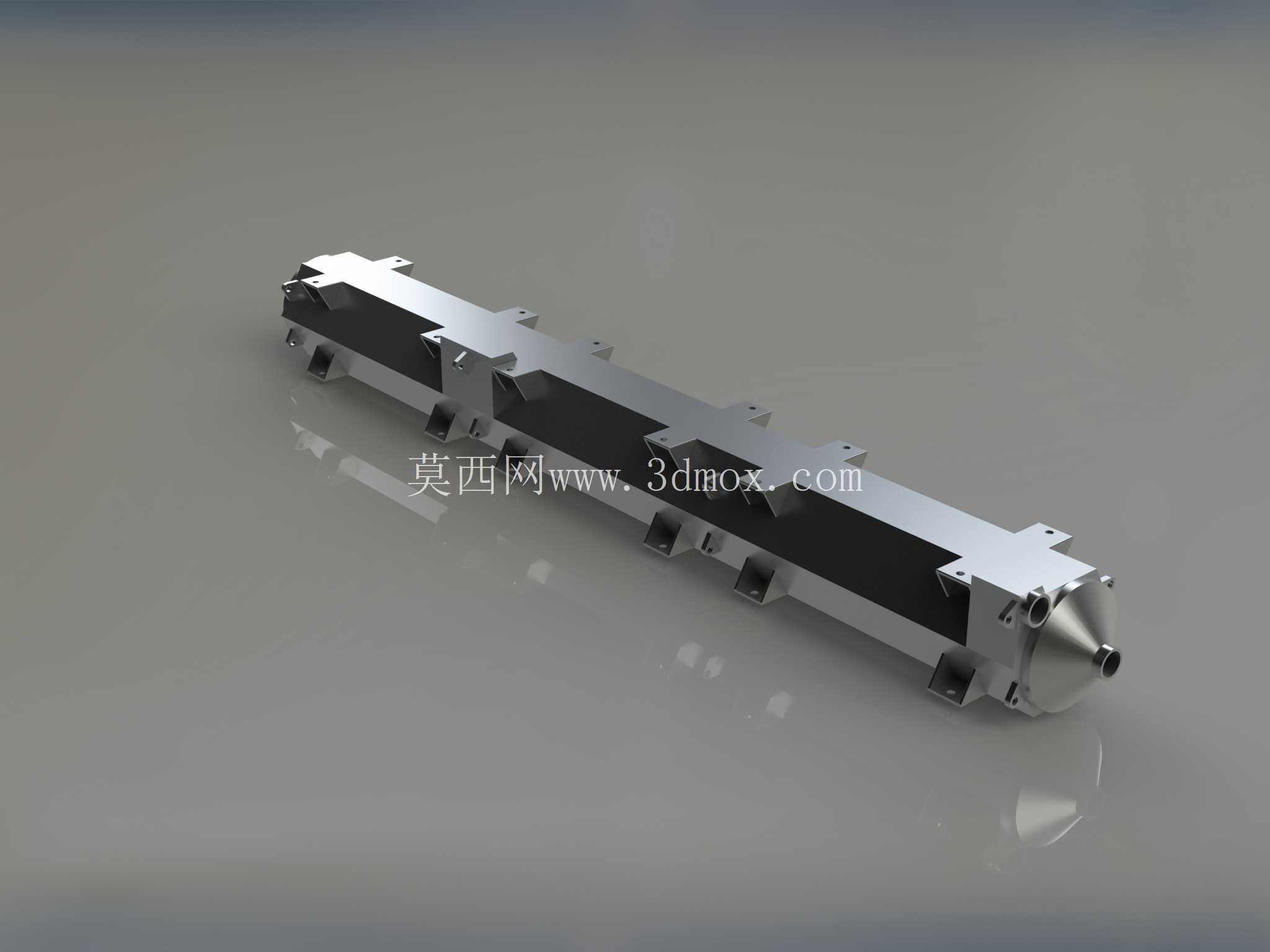

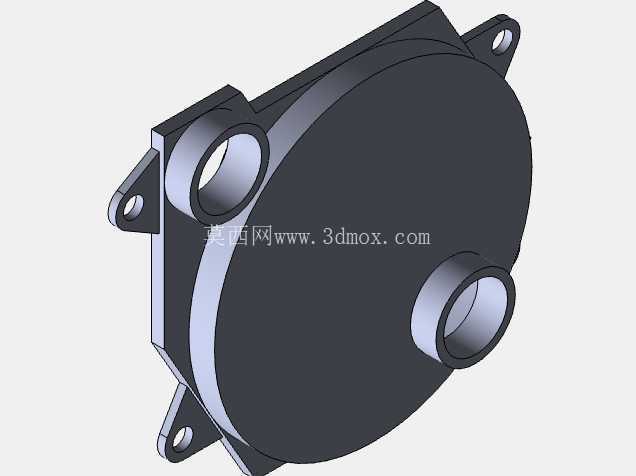

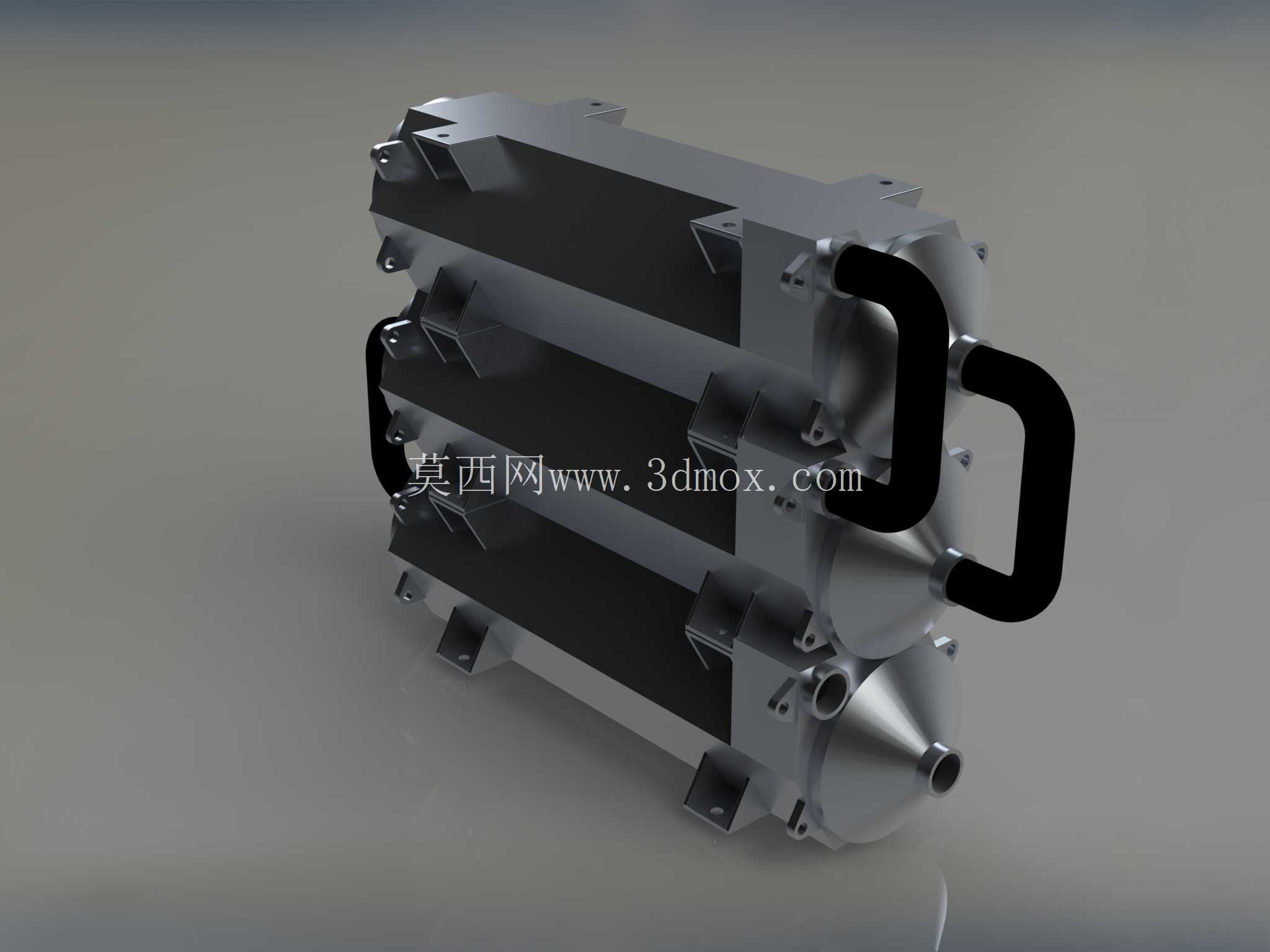

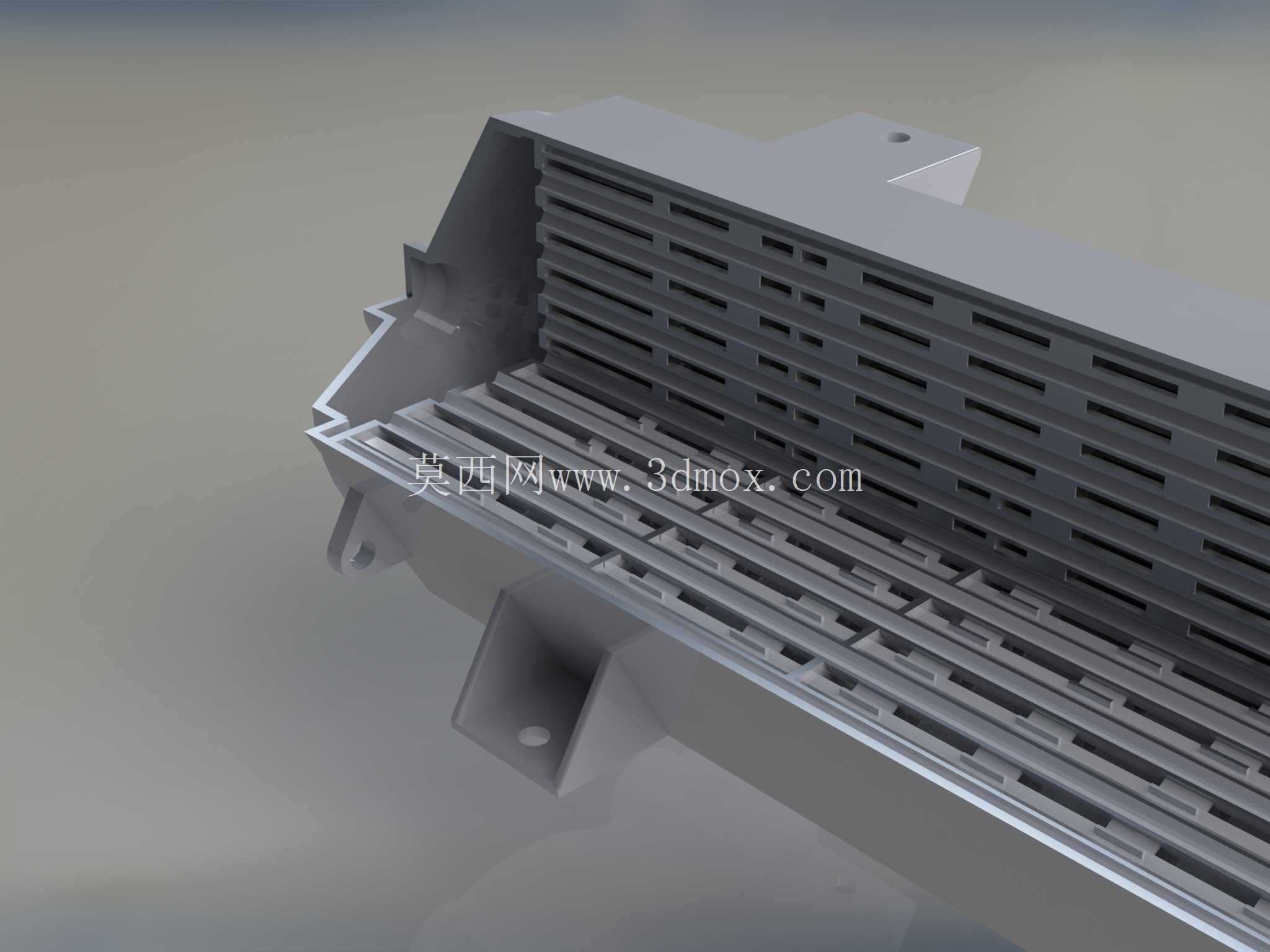

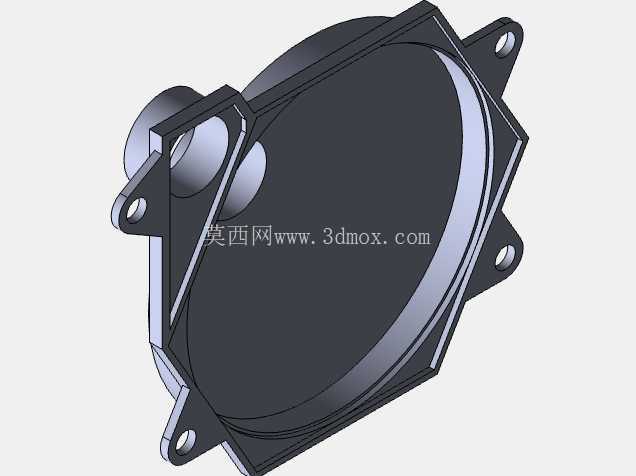

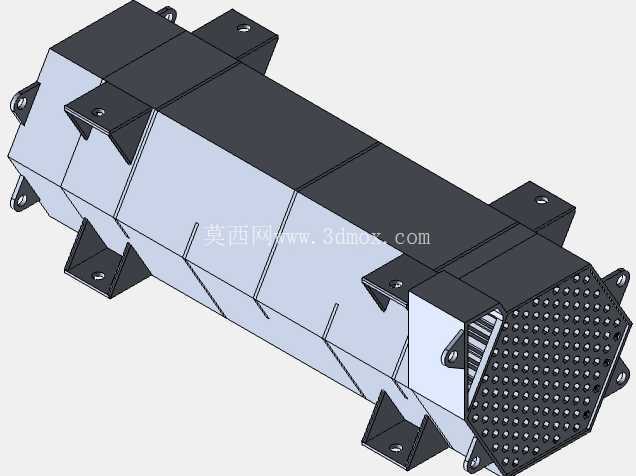

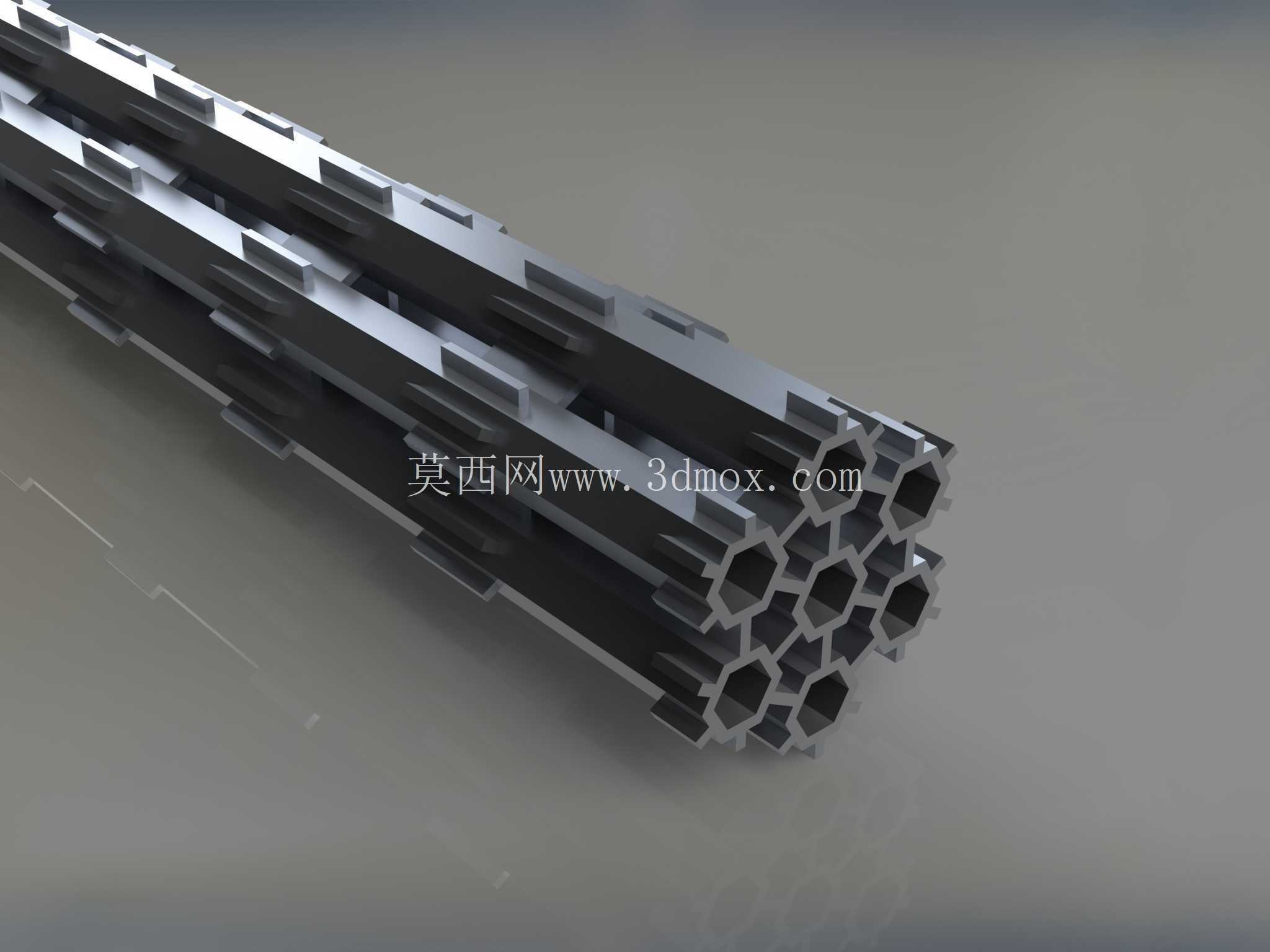

　　从结构设计逻辑来看，整个装置采用分段模块化拼接思路，核心换热段、进出口导流段、安装支撑段均为独立可拆分模块，不同模块之间通过法兰端面定位密封，现场安装时可以根据实际换热功率需求增减核心换热段的数量，不需要重新设计整体壳体结构，大幅降低了定制化场景的设计改造成本。进出口导流段内部设计了偏转挡板结构，低温介质进入壳体后不会直接冲击端部换热芯体，而是通过挡板导流均匀分配到各个蜂窝流道内，避免了局部流道流速过高导致的换热不均、流致振动问题；同时核心换热段的蜂窝流道内部设置了微型流动激活结构，能够打破低温流体在流道壁面形成的边界层，强化低流速下的对流换热效果，不会因为低温流体粘度升高出现换热效率骤降的问题。

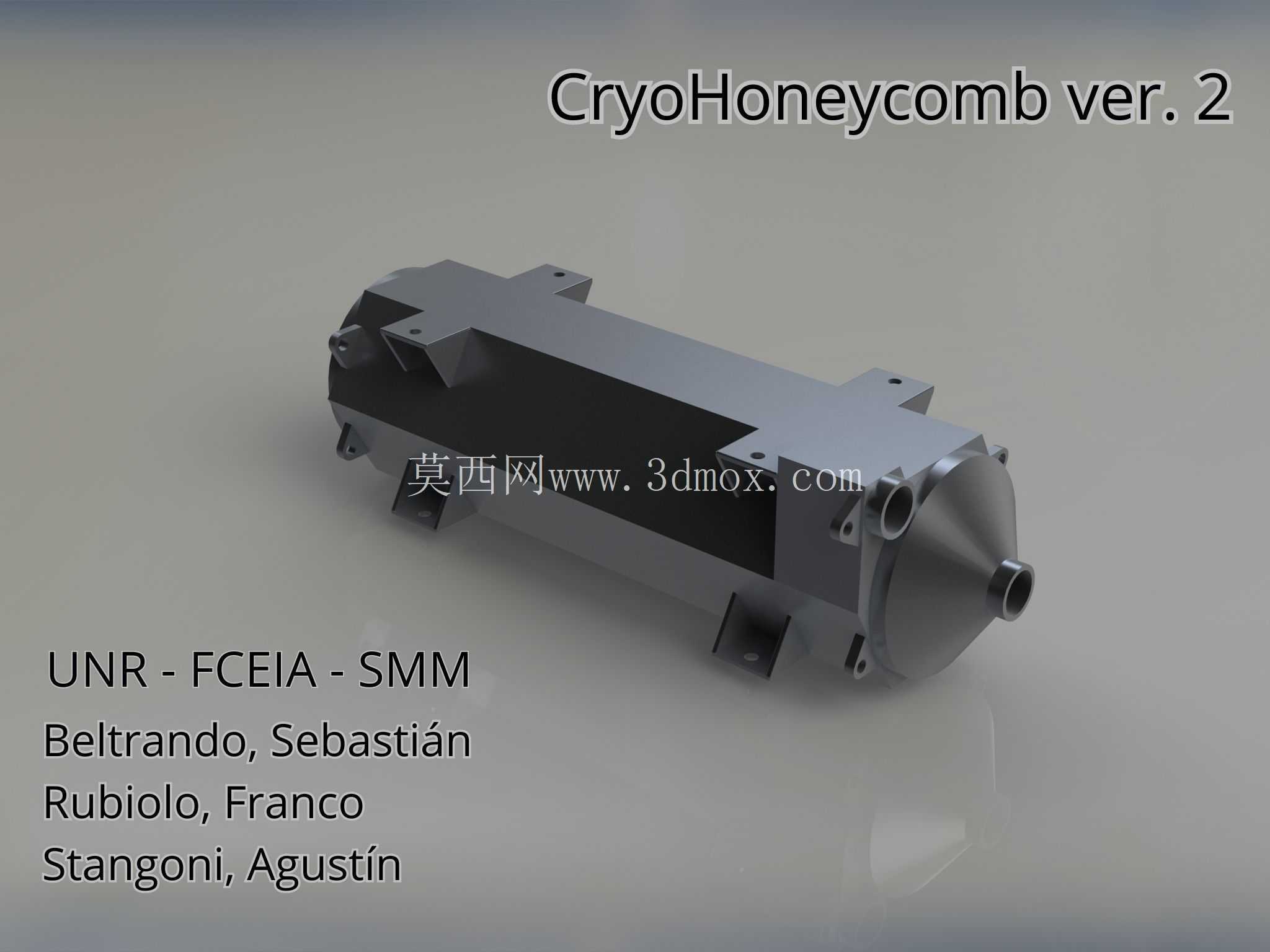

　　从安装边界来看，装置整体采用卧式安装形式，底部设置了两个带安装孔的支撑脚，支撑脚的安装孔位做了长圆孔设计，可以补偿低温工况下设备轴向伸缩产生的位移量，避免冷缩应力传递到连接管路上；设备整体轴向尺寸紧凑，径向直径控制在常规同功率管壳式换热器的三分之二左右，侧面没有突出的管路接口，进出口均设置在设备轴向两端，能够适配狭窄的设备舱安装空间，不管是集成在移动低温保障设备内，还是固定安装在深冷实验台架上，都不需要预留额外的侧面操作空间。

　　在制造适配性上，整个装置的结构构型完全适配增材制造工艺，蜂窝流道的一体化成型不需要额外的焊接工序，避免了低温工况下焊缝位置容易出现的冷脆泄漏问题；各个模块的连接端面设计了统一的密封槽结构，可以采用金属密封垫适配深冷温度区间的密封需求，不会因为低温导致密封材料失效。实际工况运行中，这款换热装置可以实现低温流体与冷却介质之间的高效热量交换，蜂窝结构的刚性特征让设备在高压差工况下也不会出现流道变形问题，模块化的设计思路也让后期维护变得更加简单，出现局部流道堵塞或者损伤时，只需要更换对应的换热模块即可，不需要整体拆解报废。相比传统同功率等级的低温换热器，这款装置的整体重量降低了近四成，安装占用空间减少三成以上，同时换热效率提升超过两成，尤其适合对设备重量、空间限制严格的特殊应用场景，结构设计上充分考虑了低温工况下的材料冷缩、流场分布、应力集中等实际工程问题，没有冗余的装饰性结构，所有构型设计都服务于换热性能提升与安装使用便利性。
