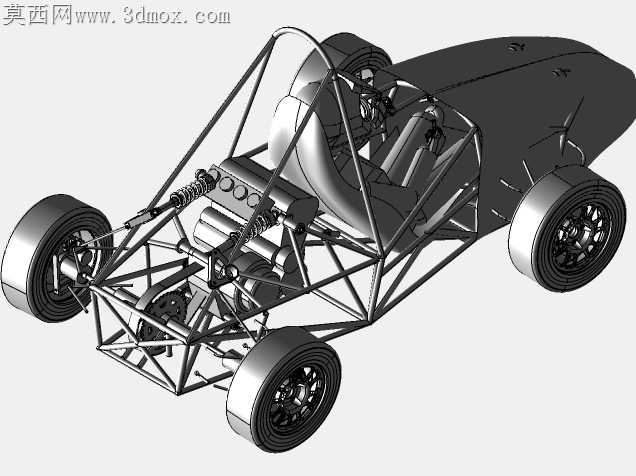

大学生方程式赛车钢管车架底盘结构

钢管桁架式赛车底盘落地加工时，最容易被忽略的隐患藏在管件相贯线的切割公差里，不少实训阶段的学生团队建模时只追求视觉上的管件对齐，忽略了薄壁钢管切割时的坡口预留，导致现场焊接时要么焊缝填充量过大产生热变形，要么管件对接缝隙不均，整车架焊接完成后出现安装基准偏移，后续悬架硬点错位直接影响四轮定位参数。这套底盘的桁架排布特意避开了等距平行的管件布局，在驾驶舱侧围、发动机安装舱的受力交汇点，管件角度特意做了非对称调整，既减少了同方向应力传导时的共振风险，也给焊接工装的夹装预留了操作空间，不会出现多根管件挤在同一节点导致焊枪无法伸入的问题。悬架安装耳片的固定位置没有直接焊在主管外壁，而是在主管内部嵌套了短衬套做局部加强，避免赛车过弯承受侧向载荷时，耳片直接拉裂薄壁钢管的焊缝，很多参赛队在动态赛中出现的悬架脱落故障，根源就是省略了这处局部加强结构，只靠焊缝承力根本扛不住连续过弯的交变载荷。发动机安装位的周边管件特意做了避让弯折，没有为了追求桁架结构的轻量化一味缩短管件长度，留出的间隙既方便后期拆装火花塞、调整皮带张紧度，也能给动力总成的振动留出缓冲空间，避免硬连接导致的管件疲劳开裂。驾驶舱的座椅安装点没有直接固定在底部横管上，而是增设了几处斜向支撑管分散冲击力，正面碰撞时冲击力不会直接顺着底部横管传导到驾驶员脊椎位置，侧围的防滚架管件和座椅靠背的间隙控制在一拳左右，既不会限制驾驶员打方向的操作空间，侧翻时也能第一时间承接冲击力，不会让驾驶员身体出现过大的侧向位移。转向机构的走线槽特意沿着车架内侧的非受力管排布，没有在受力主管上额外打孔固定线束，避免管件开孔处出现应力集中，长期颠簸工况下出现裂纹。制动管路的固定卡扣位置避开了悬架跳动的干涉范围，前轮上下跳极限位置时，制动油管不会和摆臂、弹簧产生摩擦，很多实训团队调试时只检查静止状态的间隙，忽略了悬架全行程运动中的干涉问题，赛道上颠簸几公里就磨破油管导致制动失效。这套底盘的结构细节没有追求纸面参数的极致轻量化，每一处管件的弯折、节点的加强、安装位的避让，都是从实际加工、装配、赛场工况的真实矛盾出发做的取舍，没有为了视觉上的规整牺牲后期维护的便利性，也没有为了减重削弱关键受力位置的强度，很适合作为方程式赛车参赛团队的结构实训参考，能帮初次参赛的学生避开很多落地加工和装配阶段的隐性问题。
