气动对夹式蝶阀带限位反馈执行机构

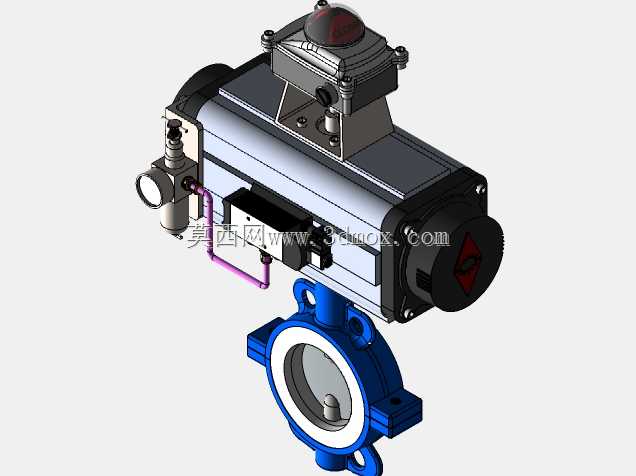

　　这套集成式气动蝶阀组件，核心是对夹式软密封蝶阀搭配气动回转执行器，顶部加装阀位反馈装置，侧部集成气源处理与气路控制模块，整套结构紧凑，适配中小口径管路的通断与调节工况。从实际应用场景来看，这类阀门广泛用在给排水、暖通空调、轻工制程、化工辅助管路中，负责控制水、压缩空气、低压腐蚀性弱的流体介质通断，相比手动蝶阀，它能接入PLC控制系统实现远程开关，搭配顶部的限位开关盒，可以把阀门的开到位、关到位信号回传到中控室，满足自动化产线的状态反馈需求，不需要操作人员到现场确认阀位，在无人值守的泵房、分布式管路节点上实用性很强。

　　从功能特性上拆解，下部的蝶阀采用对夹式连接结构，安装时不需要额外的法兰配对，直接夹在两片管路法兰之间，穿装螺栓即可固定，相比法兰式蝶阀能节省近三分之一的安装空间，阀体采用铸铁材质做蓝色涂装，阀板为不锈钢材质，密封面嵌装橡胶密封圈，关闭时能实现零泄漏，适配PN10/PN16等级的低压管路，流通阻力小，全开状态下阀板顺着流体方向，压损远小于截止阀、闸阀，适合大流量的管路工况。上部的气动执行器是齿轮齿条式回转结构，双作用设计下，通气开、通气关，失气时保持当前阀位，输出扭矩稳定，能在0.4-0.7MPa的气源压力下可靠驱动阀板回转90度完成开关动作，执行器两端的行程调节螺栓可以微调开位、关位的极限位置，避免阀板过转密封件磨损或者关不到位泄漏。

　　设计思路上，整套组件做了集成化布局，没有采用分体式安装的零散配件，气路采用紫铜管卡套连接，从侧部的电磁阀气源出口直接接到执行器的两个气口，管路排布整齐，避免现场安装时二次配管的错接、泄漏问题，顶部的限位开关盒直接安装在执行器的输出轴顶端，通过联轴器和阀轴联动，不需要额外的支架转接，减少了传动间隙带来的反馈误差，开关盒的防护等级达到IP65，能适应车间、泵房的多尘、潮湿环境，接线端子内置在盒体内，外部线缆通过防水格兰头接入，避免水汽、粉尘进入造成触点接触不良。侧部集成的气源处理二联件能过滤压缩空气中的水分、杂质，同时给气动元件提供雾化润滑油，延长执行器密封件、电磁阀的使用寿命，电磁阀采用板式安装直接固定在执行器侧部的气路板上，减少了外接管路的接头数量，降低泄漏点。

　　从安装边界来看，这套阀门的对夹结构要求安装时两片管路法兰的端面平行度偏差不超过1mm，法兰密封面和蝶阀密封圈的对齐公差控制在2mm以内，避免螺栓拧紧时阀体受偏载造成密封变形。执行器顶部的限位开关盒预留了足够的接线空间，上方需要预留至少100mm的操作空间用于开盖接线、调试行程，侧部的气源处理件需要预留50mm的空间用于更换滤芯、调节压力，整套阀门的轴向尺寸相比分体式组装的同规格阀门缩短了约80mm，在管路排布紧凑的阀岛、设备夹层里安装优势明显。阀轴和执行器输出轴采用四方轴连接，同轴度公差控制在0.1mm以内，传动时没有卡滞，扭矩传递效率高，长期开关动作不会出现轴套磨损松旷的问题。

　　实际选型适配时，要注意根据管路的介质温度选择对应的密封圈材质，常温工况用丁腈橡胶即可，高温工况需要更换氟橡胶密封，气源压力不能低于0.4MPa，否则会出现扭矩不足关不到位的情况，阀位反馈的信号是无源触点信号，可以直接接入PLC的数字量输入模块，不需要额外的信号转换模块，布线时要把信号线和动力线分开走线，避免电磁阀动作时的电磁干扰造成反馈信号误触发。日常维护时，只需要定期检查气源处理件的积水杯水位，及时排水，每半年给执行器活动部件补一次润滑脂，检查气路接头有没有泄漏，密封圈在正常工况下使用寿命能达到3万次以上开关动作。
