履带式液压打桩作业设备结构设计

在城市轨道交通、高层建筑、桥梁桩基等施工场景中，履带式液压打桩设备是应对复杂地质条件下桩基作业的核心装备，尤其适合软土地层、回填土层、风化岩层等多种工况的成孔、打桩作业，相比传统冲击式打桩设备，液压驱动的作业模式具备更低的振动传导、更高的作业精度，能有效减少施工对周边既有建筑、地下管线的扰动，适配城区内的受限施工场地作业需求。

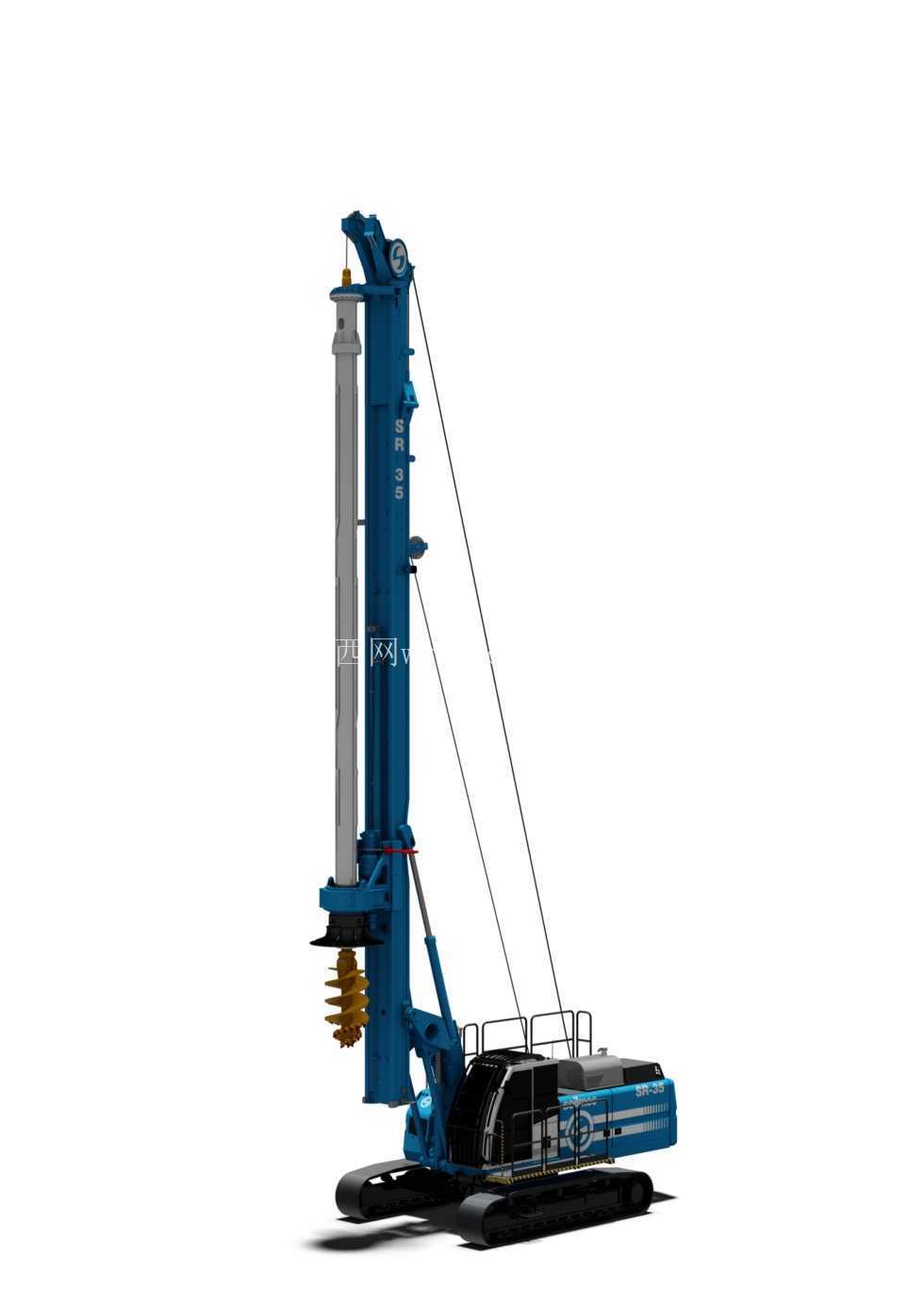

该设备采用履带式行走底盘作为承载基础，底盘的接地比压经过针对性调校，可在未硬化的施工场地、泥泞场地内完成自主转场，无需额外的转运平板车辅助短距离移位，底盘两侧的行走机构采用独立液压驱动，可实现原地转向，在狭窄施工区域内的机动灵活性更强。上车部分集成了动力单元、液压控制系统、操作舱室，整机的重心经过布局优化，在钻桅完全竖起作业时，整机的抗倾覆稳定性满足大深度钻孔的载荷要求，无需额外加装过多的配重块即可覆盖常规施工的载荷边界。

钻桅作为核心作业承载结构，采用分段式箱型焊接结构设计，内部布置了液压驱动的动力头滑移导轨，动力头可沿钻桅导轨完成垂直方向的进给与提升动作，导轨的直线度公差控制在每米0.2mm以内，保证钻孔作业时的桩孔垂直度偏差控制在行业规范允许的范围内。钻桅底部设置了可开合的护筒导向架，作业时可下放护筒固定孔口，避免孔口土层坍塌，钻桅的前倾、后仰角度可通过两侧的液压油缸进行调节，可根据施工需求调整钻桅的垂直精度，也可在转场时将钻桅放倒至水平状态，降低整机的转运高度，满足公路运输的限高要求。

前端作业属具采用螺旋钻具配置，适配土层、砂层、风化岩层的钻孔作业，钻杆与动力头的连接采用快换结构设计，可根据不同的地质条件更换冲击锤、预制桩夹持器等不同作业属具，拓展设备的作业覆盖范围。液压系统采用负载敏感控制方案，可根据作业负载自动调整液压泵的输出流量与压力，在空载动作时降低系统流量输出减少能耗，在钻进硬岩负载增大时自动提升系统压力保证钻进扭矩输出，相比定量液压系统可降低约20%的作业油耗，同时减少液压系统的发热问题，延长连续作业时间。

操作舱布置在底盘前部的侧方位置，舱室采用框架式防护结构，可抵御作业时飞溅的土石冲击，舱内的操作界面按照人机工程学布局，所有作业动作的操纵杆、仪表均布置在操作人员手臂可及的范围内，观察窗采用大面积钢化玻璃，操作人员可直接观察到钻具的作业状态与孔口情况，减少作业时的观察盲区。设备的液压管路沿钻桅、底盘的结构件内侧布置，管路外侧加装了防护盖板，避免作业时落石、渣土磕碰损坏液压管路，所有管路的接头均采用密封性能可靠的锥面密封结构，减少高压作业状态下的液压油渗漏问题。

从安装边界来看，整机在作业状态下的横向占地宽度控制在3.5米以内，钻桅完全竖起时的整机高度约22米，可满足18米以内深度的桩孔作业需求，转场状态下将钻桅放倒后整机高度不超过3.4米，满足普通二级公路的运输限高要求，底盘的履带宽度可通过液压油缸进行伸缩调整，在狭窄场地作业时可收缩履带宽度提升通过性，在作业时可展开履带宽度提升整机支撑稳定性。设备的日常维护点均布置在易于接近的位置，液压油滤芯、燃油滤芯、空气滤芯的更换无需拆解大面积的覆盖件，可在施工现场快速完成日常保养作业，减少设备的停机维护时间。
