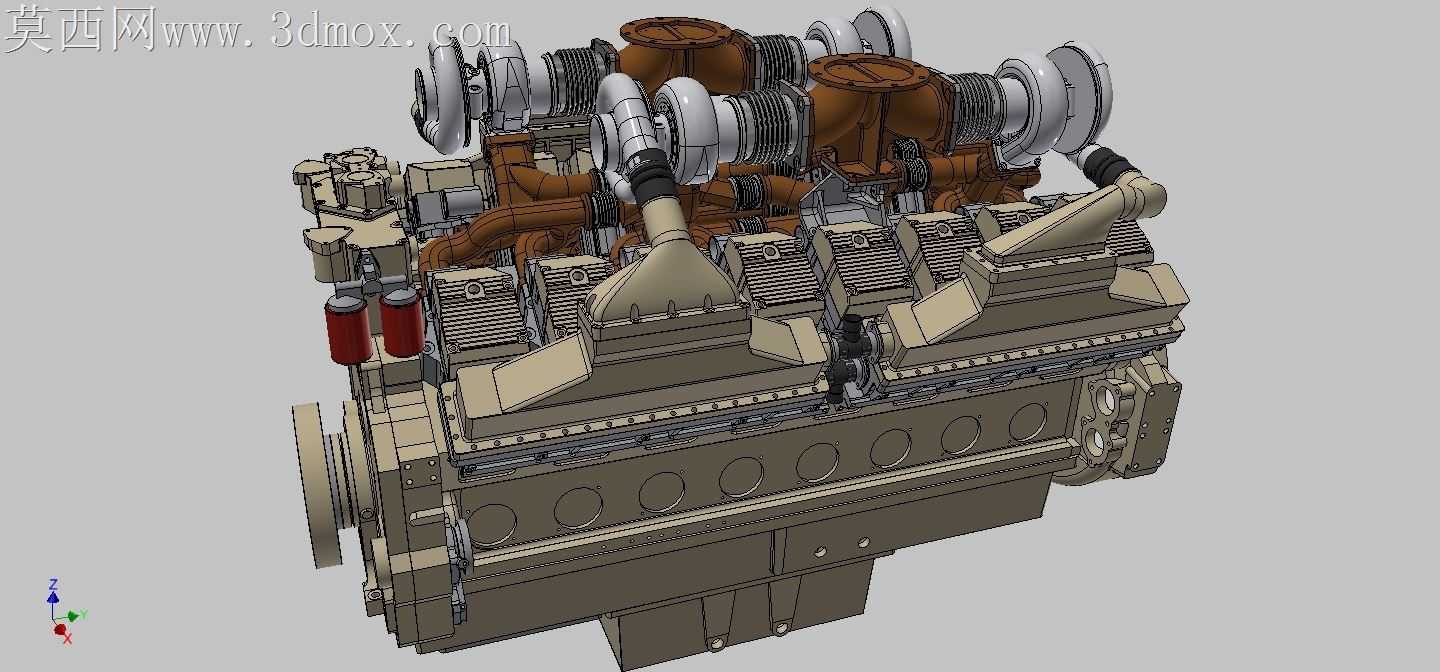

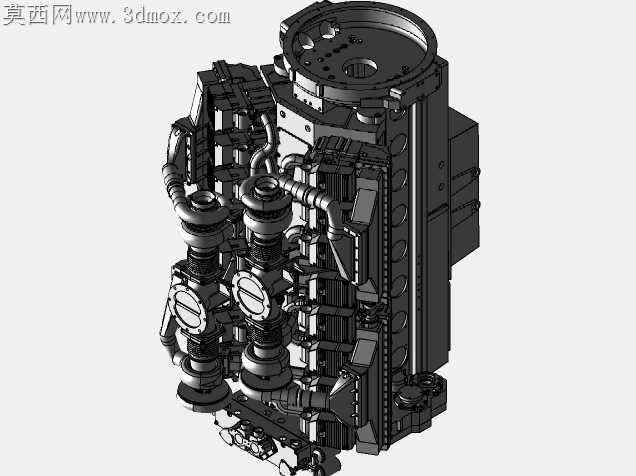

康明斯QSKV60大排量柴油发动机结构

大排量工业柴油机在重型矿卡、发电机组这类持续高负载工况下，缸体与管路的振动疲劳失效是最常见的故障点，这款60升排量V型柴油机的结构设计，从装配逻辑层面做了大量针对性的冗余与避让设计。V型夹角两侧的排气歧管采用分段式法兰对接结构，每段歧管对应两个气缸的排气出口，法兰面预留0.12mm的压缩形变余量，配合金属缠绕垫片抵消热机状态下铸铁件的热膨胀量，避免长期高温循环后出现密封面翘曲漏气。缸体侧面的燃油管路与冷却水管路采用分层排布逻辑，高压燃油管布置在靠近缸体的内侧层，外层走低压冷却回水管，两层管路之间预留15mm的检修间隙，不用拆解外围冷却管路就能完成高压油嘴的拆装维护，大幅缩短现场故障排查的停机时间。缸盖顶部的摇臂室罩盖采用加强筋交错布局，筋条走向完全匹配气门机构的振动传递路径，把气门开闭产生的高频振动分散到整个罩盖平面，避免局部应力集中导致的焊缝开裂。油底壳的连接法兰面做了阶梯式止口设计，比传统平面法兰的密封冗余量高出40%，即使在设备倾斜30度的极端作业工况下，也不会出现机油渗漏的问题。两侧涡轮增压器的安装支架采用一体铸造成型，支架与缸体的连接点分布在缸体主轴承座对应的加强筋位置，把涡轮工作时的径向振动直接传递到缸体刚性最强的区域，避免支架悬臂过长产生的共振断裂。前端轮系的张紧轮安装座做了偏心可调结构，装配时不用拆解其他附件就能调整皮带张紧力，适配不同批次皮带的长度公差。缸体侧面的检修口盖采用快拆式卡扣配合密封胶条，日常检查缸套磨损情况时，不用完全拧下所有固定螺栓就能掀开盖板，减少野外作业时小零件遗失的风险。所有外接传感器的接线座都统一布置在缸体外侧的走线槽内，线束顺着缸体冷却水道的外壁排布，利用冷却水的温度降低线束周边的环境温度，延缓橡胶线束的老化速度，适配长时间满负荷运行的工况需求。
