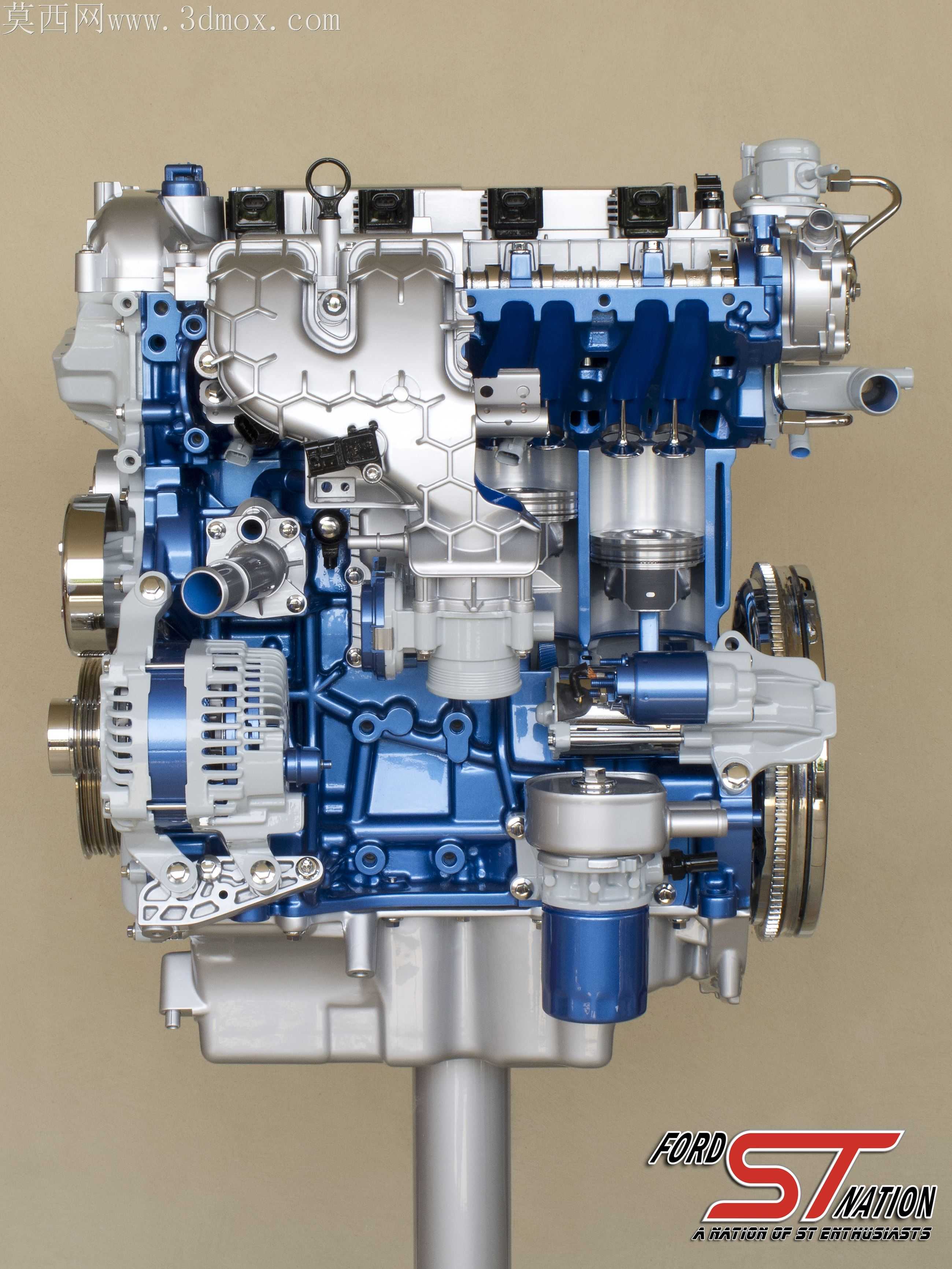

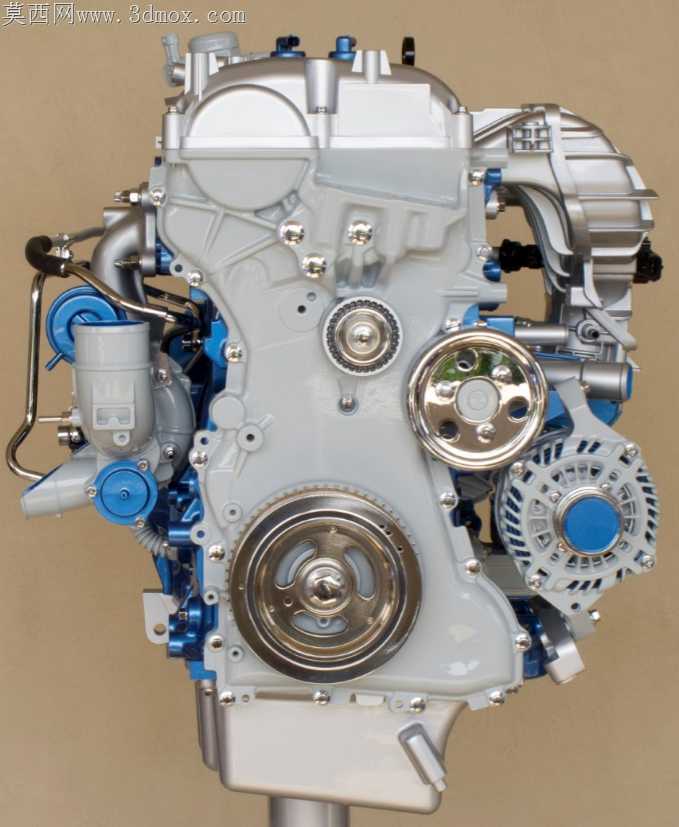

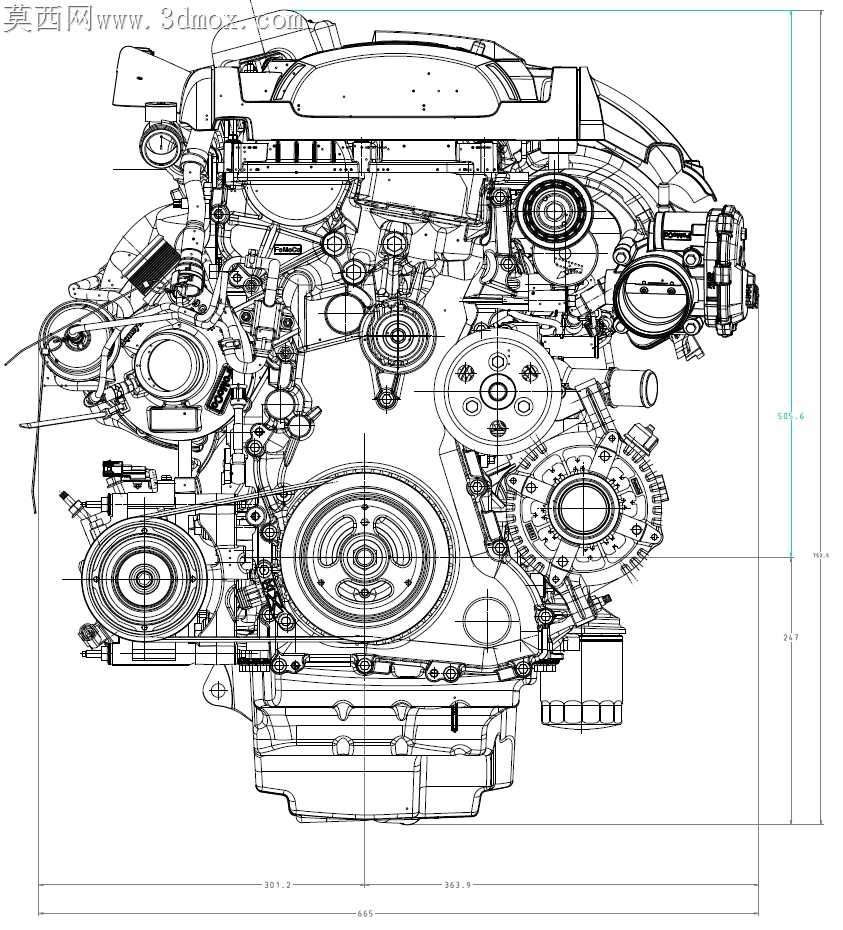

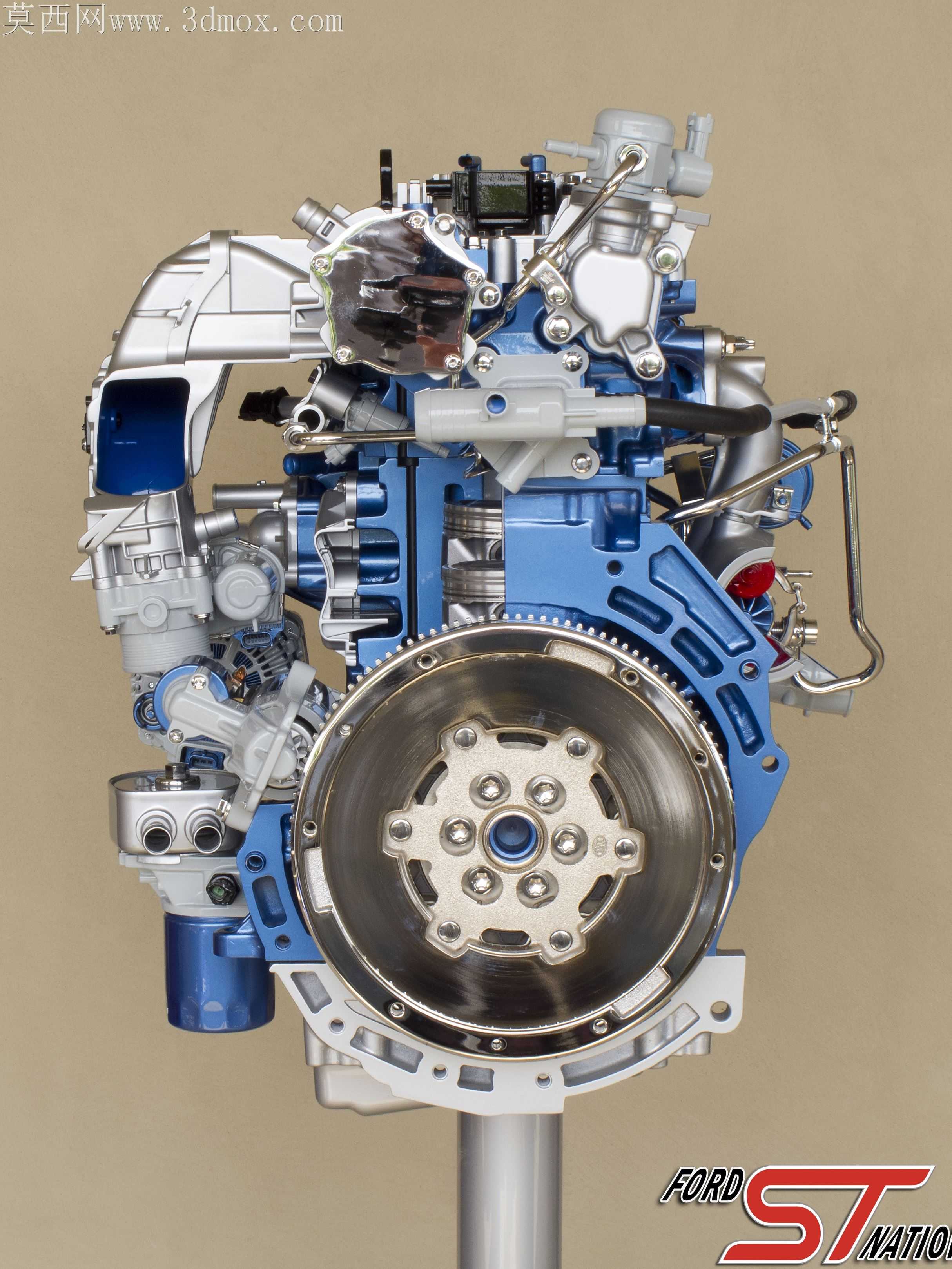

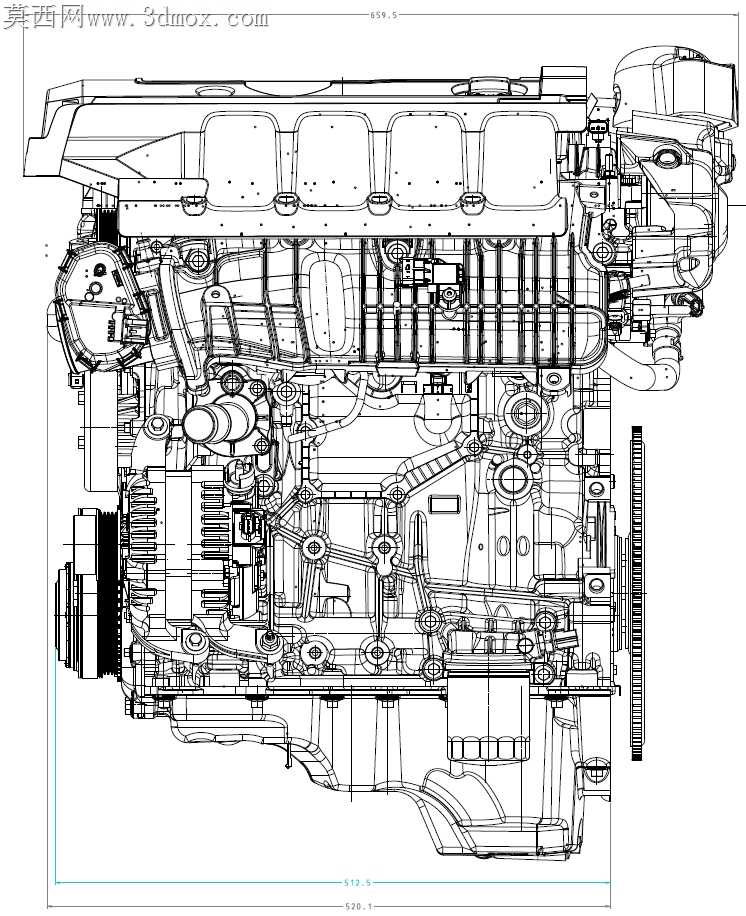

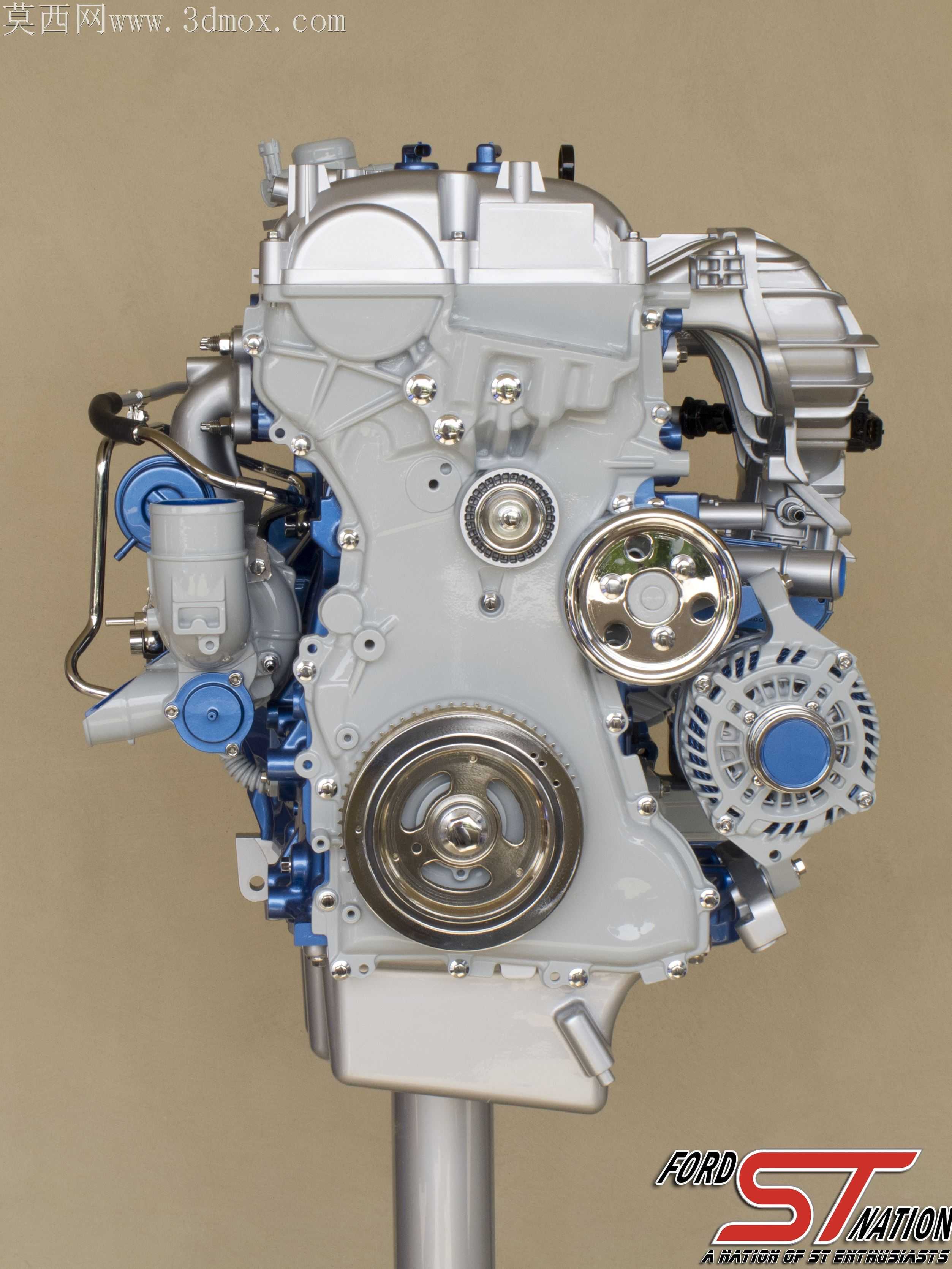

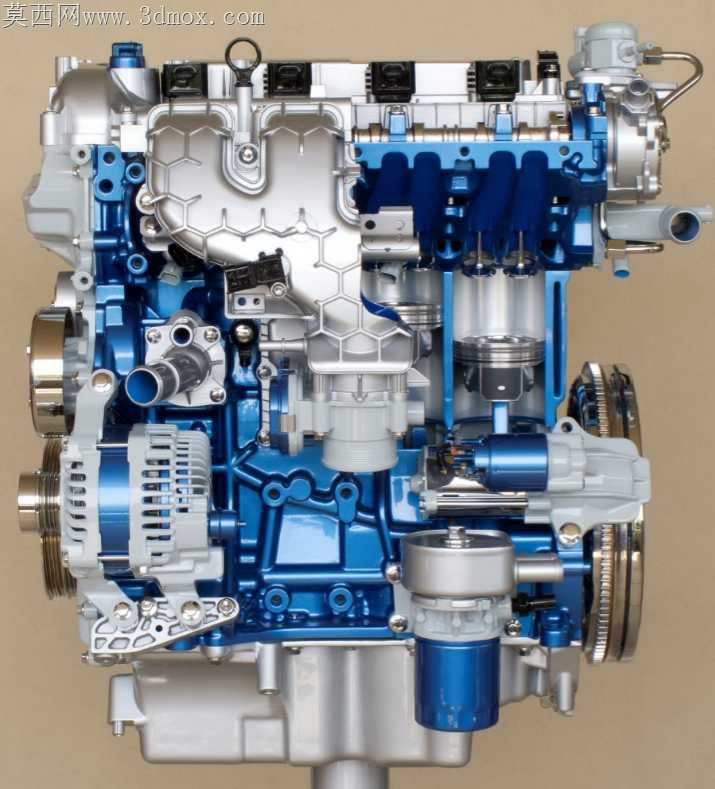

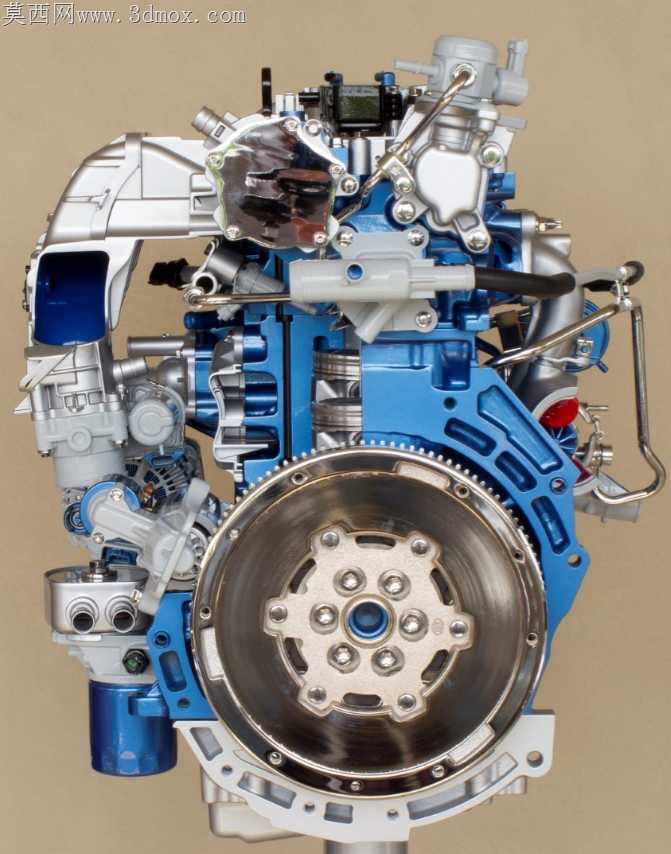

福特2.0T Ecoboost动力单元结构数模

小排量涡轮增压发动机的缸盖集成排气歧管区域，一直是铝合金高压压铸环节的核心痛点——壁厚差过大带来的缩孔风险、排气侧热变形量与进气侧的不对称偏差，很容易让后续机加工环节出现定位基准偏移，最终导致气门导管压装同轴度超差。这套数模在缸体与缸盖的结合面处，特意预留了0.15mm的精加工余量带，没有直接把密封面做成最终成型尺寸，刚好适配压铸毛坯脱模后24小时自然时效带来的微变形，避免机加后平面度在热机工况下反弹，冲坏气缸垫。

缸体侧壁的加强筋没有做等厚设计，靠近主轴承座的位置筋宽收窄到3mm，曲轴箱通风腔侧的筋条则加宽到5mm，刚好平衡曲轴高速回转时的侧壁激振，不会因为筋条过厚带来不必要的重量冗余，也不会因为筋条过薄导致NVH测试时出现1200-1500rpm区间的共振轰鸣。进气歧管的法兰安装面特意做了0.08mm的反变形预拱，因为塑料歧管在螺栓拧紧后会出现中间下凹的形变，预拱量刚好抵消拧紧力矩带来的平面变形，不用额外增加密封胶圈的压缩量就能保证负压不漏气。

涡轮增压器的安装支架没有做成一体式刚性结构，在支架与缸体的连接点处留了0.2mm的间隙适配隔热垫片的压缩量，不会因为冷机到热机的膨胀差导致支架焊缝出现疲劳开裂。油底壳的加强筋沿着机油回流方向做了倾斜排布，既提升了油底壳的抗冲击刚度，还能引导机油快速回流到集滤器位置，避免激烈驾驶时机油泵吸空。正时链条罩的密封槽做了变深度设计，转角位置槽深比直线段浅0.1mm，刚好补偿橡胶密封条在转角处的填充量差，不会出现转角位置密封胶挤出过多、直线段压合量不足的问题。

活塞冷却喷嘴的安装孔位做了定位凸台，不用在机加时额外做划线找正，装配时喷嘴直接贴紧凸台就能保证喷油角度对准活塞内腔的冷却油道，不会出现喷油偏斜导致活塞顶部过热烧蚀的问题。每个主轴承盖的侧面都做了微小的防错倒角，装配时不会因为盖体方向装反导致曲轴回转间隙异常，减少总装线的返修排查时间。
