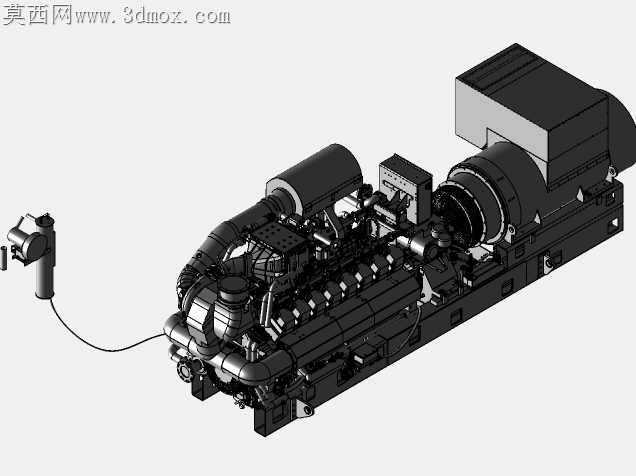

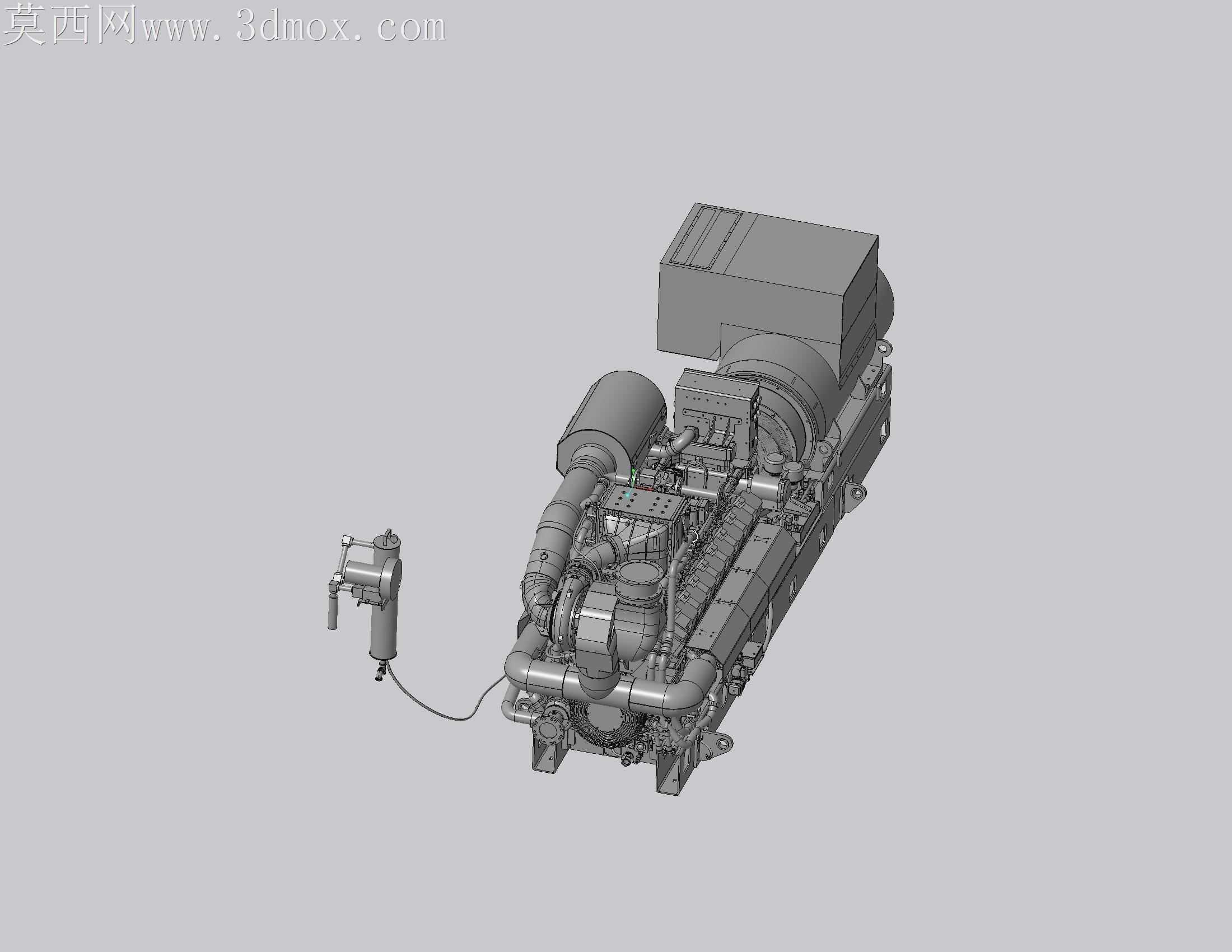

G3516H型燃气发动机总成精细三维结构

油气田现场用燃气发动机长期面临高尘、高湿、气源组分波动的恶劣工况，外露管线干涉、检修空间不足、密封面公差失控是现场运维最常反馈的痛点，这套G3516H型发动机的三维结构在加工适配层面做了大量针对性的细节打磨。缸体主油道的铸造圆角没有照搬理论设计的锐边过渡，而是结合铸铝件的脱模斜度做了1.5°的渐变修正，避免批量加工时出现砂眼残留导致的油压泄漏，主轴承盖的定位销孔特意预留了0.02mm的铰削余量，适配现场维修时的配铰需求，不用返厂就能完成轴瓦间隙的精准调整。进气管路的排布特意绕开了排气侧的高温辐射区，每段管线的固定卡箍位置都对应缸体上的预制安装凸台，不用现场额外焊接支架，卡箍的安装面做了微弧处理，和橡胶管线的接触压强控制在0.3MPa以内，既不会因为长期震动松脱，也不会夹伤胶管导致燃气泄漏。外置的预供油泵组件和主机之间的连接软管留足了15mm的伸缩余量，抵消发动机运行时的整机震动位移，油泵的安装支架做了腰型孔设计，现场安装时可以微调位置，不用强制对准孔位导致装配应力累积。涡轮增压器的隔热罩和壳体之间预留了2mm的空气隔热层，不用额外加装隔热棉就能把表面温度降到安全阈值以内，隔热罩的固定螺丝全部采用内六角防松设计，对应位置预留了标准扳手的操作空间，不用拆解周边管线就能完成增压器的日常检修。缸盖的冷却水腔流道做了等截面优化，避免局部流速过低导致的积垢堵塞，每个冷却水接口的密封槽深度公差控制在±0.05mm，适配常规O型圈的压缩量要求，不用定制特殊规格密封件就能满足现场密封需求。飞轮壳的对接法兰面做了平面度预修正，考虑到加工时的装夹变形，精加工时特意做了0.01mm的反变形补偿，和发电机对接时不用额外刮研就能满足同轴度要求，减少现场安装的调试工时。所有外露的传感器接口都统一采用标准螺纹规格，不用配备多套专用拆装工具，接线端子的朝向全部朝向机身外侧，检修时不用探入机身缝隙就能完成接线插拔。油底壳的放油螺塞位置特意做了下沉式设计，接油容器可以完全贴合放油口，不会出现换油时机油飞溅污染现场的问题，油底壳内部的挡油板做了倾角优化，车辆倾斜15°时依然能保证机油泵的正常吸油，不会因为工况波动出现吸空拉缸的故障。
