陀飞轮结构摇表装置创意机械设计

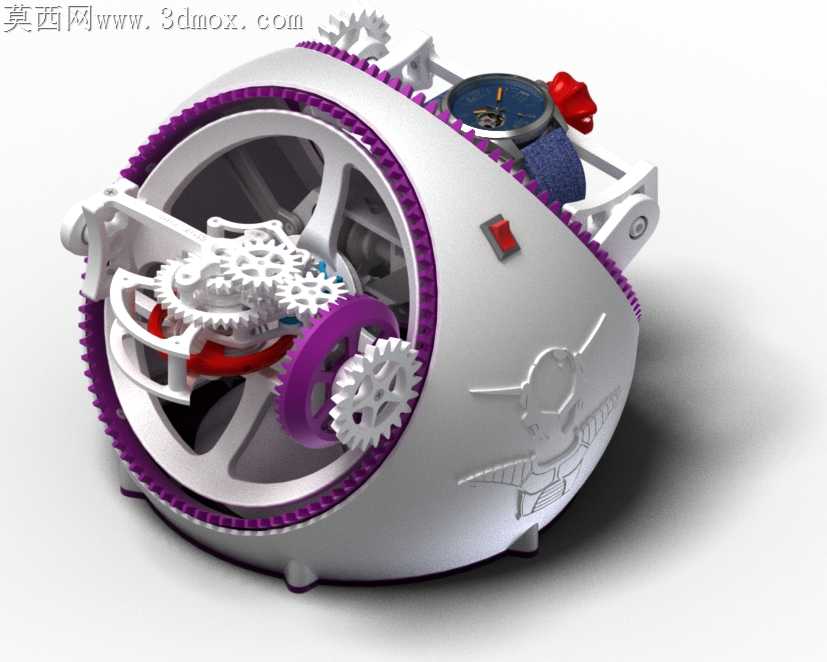

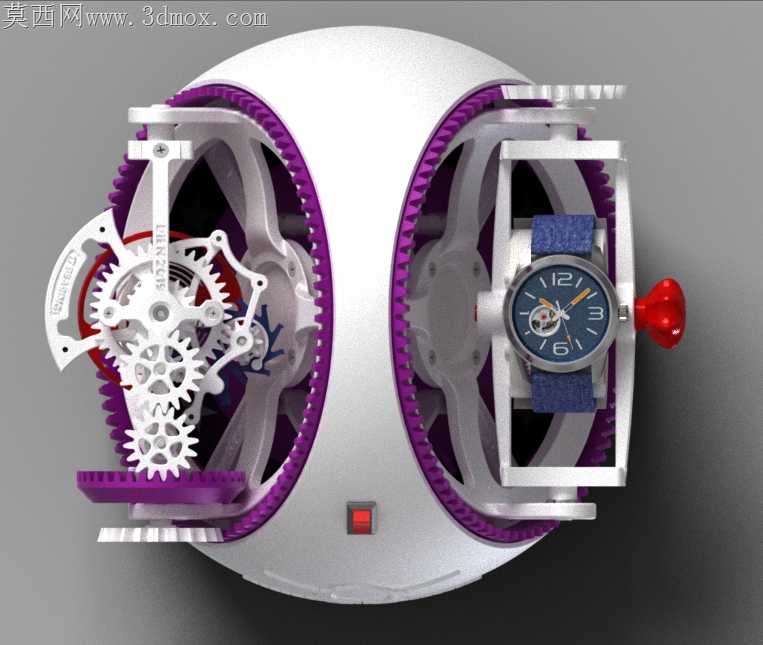

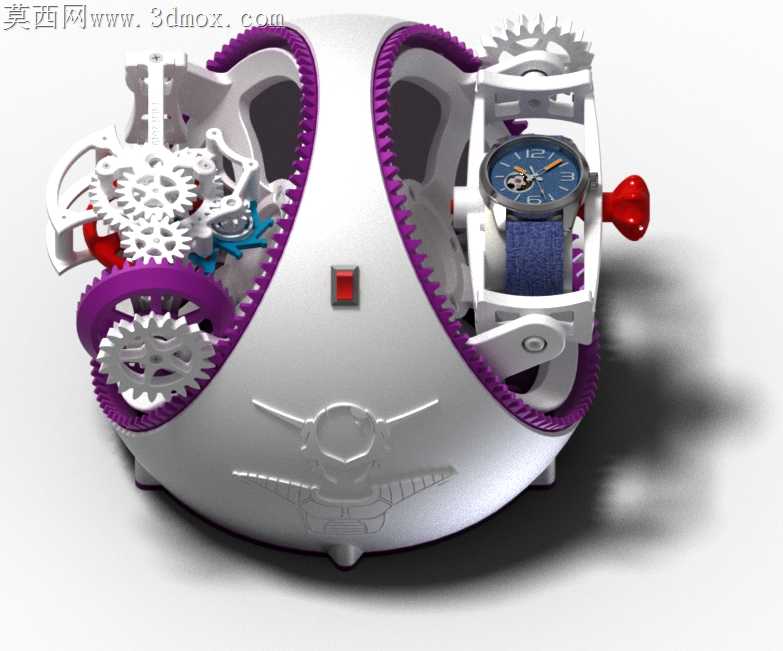

桌面级精密机械装置的加工适配，最先要啃下的是外露传动齿轮的啮合公差硬骨头。紫紫色从动轮与白色主齿圈的侧隙留量不能照搬工业减速箱标准，桌面装置无密封防尘结构，侧隙过小会因日常落灰增大转动阻尼，甚至出现卡滞停转；侧隙过大又会让陀飞轮支架转动时出现肉眼可见的回差，破坏机械装置的精密观感。齿顶特意做了0.1mm的微小倒角，既规避FDM3D打印时的层纹毛刺卡入啮合间隙，也能避免日常拿取时锋利齿边划伤手指。蛋形外壳的曲面壁厚做了梯度调整，传动结构安装区域壁厚加厚到3mm，抵消打印冷却时的收缩形变，保证轴承安装孔的同轴度误差控制在0.05mm以内；外壳非受力区域壁厚减到1.8mm，既减轻整体重量，也能让外壳表面的浮雕图案打印时更清晰，不会因壁厚过厚出现填充不均的凹痕。17个轴承的安装位全部设计了0.02mm的过盈配合量，不用额外涂胶就能靠塑料件的微小形变卡紧轴承，后期维护拆解也不会撬裂安装座。70个螺钉的沉孔深度做了差异化设计，外壳拼接处的沉孔刚好让螺钉头与曲面齐平，不会破坏蛋形外壳的流畅曲面；传动支架处的螺钉沉孔留了0.2mm余量，避免支架受转动扭力时螺钉头被顶出刮蹭周边齿轮。顶部的手表放置位做了软胶安装槽的预留结构，不用额外做固定卡扣就能适配不同厚度的皮质、帆布表带，取放手表时不会刮伤表壳表镜。红色的操控按键特意做了高出外壳表面2mm的凸台，按键边缘做了圆弧过渡，盲操作时不用低头看就能精准触按，也不会因外壳曲面的弧度导致按键卡滞。外露的齿轮传动结构没有做额外的防护罩，特意保留机械结构的动态观感，齿轮的转动比经过反复调校，陀飞轮支架转动一圈的时间刚好匹配自动机械表的上链效率，不会因转速过快导致手表发条过紧，也不会因转速过慢达不到上链效果。蛋形外壳底部的三个支撑脚做了微小的橡胶垫安装槽，装置转动时不会因齿轮啮合的微小振动在光滑桌面滑移，也能抵消部分传动噪音，放在桌面不会产生扰人的共振声响。
