轮式抱紧结构垂直管道攀爬作业装置

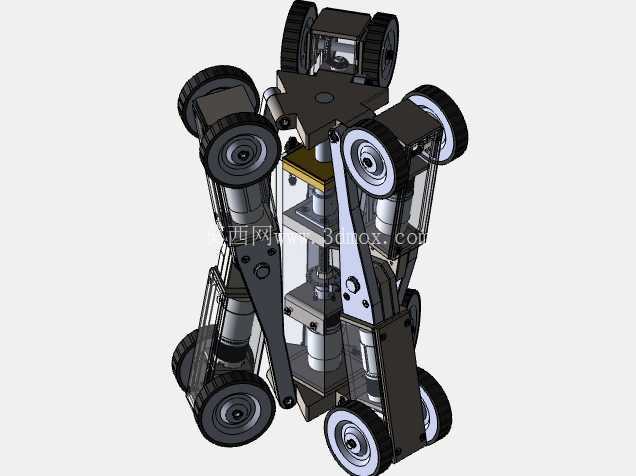

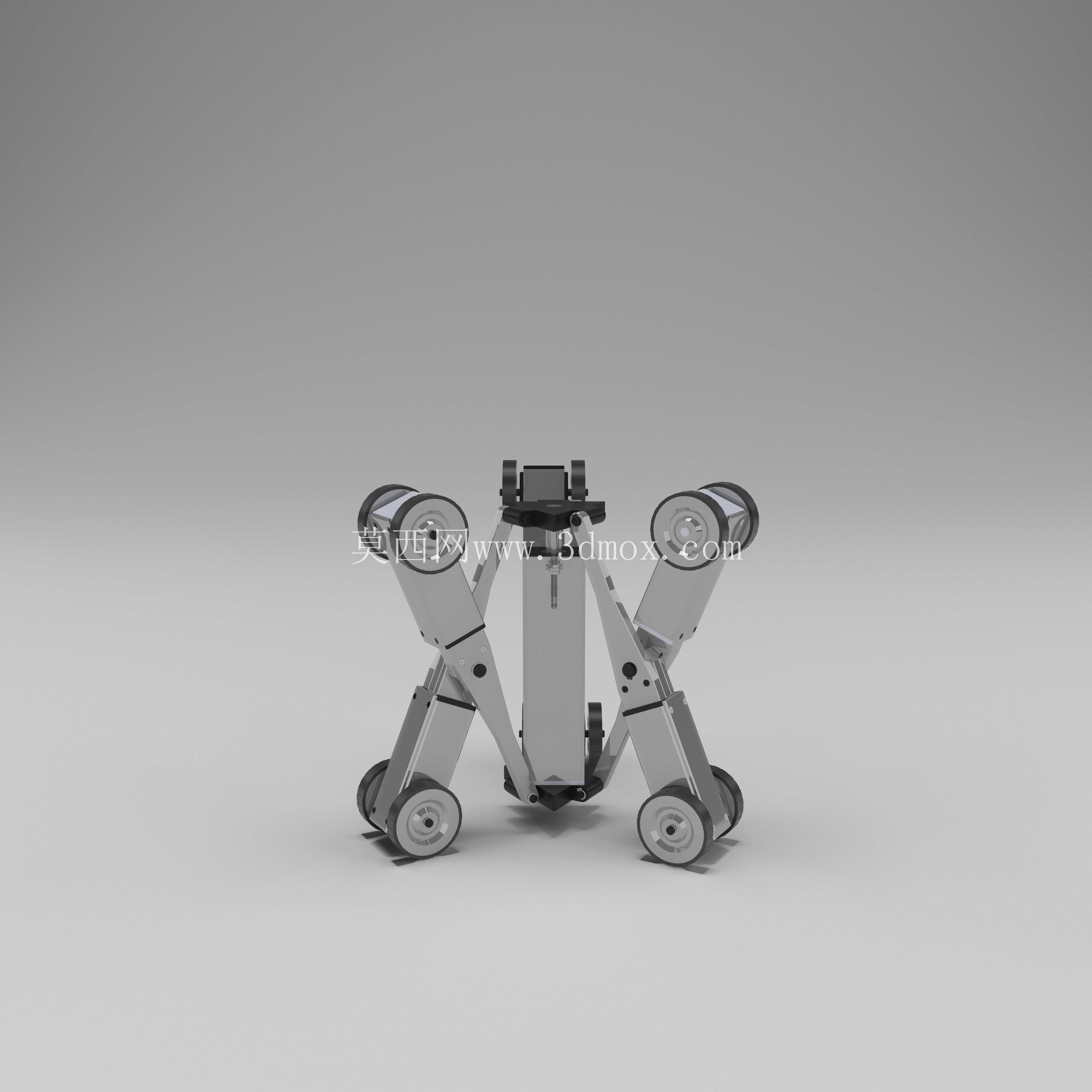

　　在市政给排水、油气输送、工业工艺管线的运维场景中，垂直管段的内部检测、除锈、焊缝排查一直是作业难点，人工进入受限空间作业风险高、效率低，常规轮式管道机器人在垂直段容易因附着力不足出现打滑下坠，这款垂直管道攀爬装置正是针对这类垂直管内作业需求开发的移动载体。从结构设计来看，整机采用多组对称分布的摆臂轮组布局，每组摆臂都集成了独立的弹性压紧结构，作业时摆臂向外撑开，让所有行走轮始终贴合管道内壁，通过正压力提供足够的摩擦附着力，抵消整机及搭载作业模块的自重，避免垂直攀爬时出现打滑。

　　行走轮采用外包高摩擦系数橡胶材质，轮面做了微圆弧处理，既能适配一定范围内的管径公差，也能在管壁存在轻微锈蚀、积垢的情况下保持足够抓地力，不会因为局部管壁不平整出现卡滞。摆臂的铰接点做了限位设计，撑开角度有明确的上下限，对应适配的管径区间，避免摆臂过伸导致结构卡死，或者收缩量不足无法顺利放入管道入口。整机的动力传递采用分置式布局，每个行走轮都有独立的传动链路，动力从中心的驱动单元通过同步带传递到各轮组，保证所有行走轮的转速同步，不会出现轮间差速导致的偏磨、走偏问题，攀爬过程中整机始终保持与管道同轴的姿态，不会出现倾斜剐蹭管壁的情况。

　　中心主体框架采用分层式堆叠设计，从下到上依次是动力舱、控制舱、搭载接口层，动力舱内置驱动电机与减速组件，控制舱预留了传感器、检测模块的安装位，顶部的搭载接口采用标准快拆结构，可以根据作业需求快速更换摄像头、超声测厚探头、除锈刷头等不同作业末端，不需要改动主体结构就能适配不同的管内作业任务。从安装边界来看，整机收拢状态下的最大外径小于适配管径的下限值，放入管道入口时不需要额外辅助工具，只要将装置放入管口，摆臂在弹性元件的作用下自动撑开贴紧管壁，通电后即可直接启动攀爬，作业完成后控制装置下行到管口位置，可通过外部辅助牵拉或者摆臂主动收缩，顺利将装置取出。

　　考虑到管内作业的复杂工况，所有传动部件都做了密封处理，避免管内的水汽、粉尘进入传动间隙导致磨损，轮组的铰接位置都加装了自润滑轴套，长时间作业不需要频繁加注润滑脂，减少运维工作量。在实际作业过程中，该装置可以沿垂直管道稳定上下爬行，爬行速度可根据作业需求调整，搭载检测模块时可以降低速度保证检测数据采集的稳定性，单纯转场移动时可以提高速度提升作业效率。针对管道内可能存在的环形焊缝、轻微凸起障碍，摆臂的弹性结构可以提供一定的浮动量，行走轮遇到障碍时摆臂会小幅收缩，越过障碍后自动复位贴紧管壁，不会因为局部障碍导致整机卡滞停转。整机的重心布置在中心轴线上，所有轮组的压紧力经过对称调校，攀爬过程中不会出现单侧压力过大导致的偏载，有效降低行走轮的偏磨概率，延长易损件的使用寿命。相较于磁吸式、履带式的垂直管道移动装置，这种多轮抱紧式的结构重量更轻，结构复杂度更低，维护成本也更可控，针对常规的金属、塑料材质垂直管道都有不错的适配性，不需要依赖管壁的导磁特性就能获得足够的攀爬附着力，适配的管材范围更广。
