可3D打印双自由度差速齿轮机器人关节模组

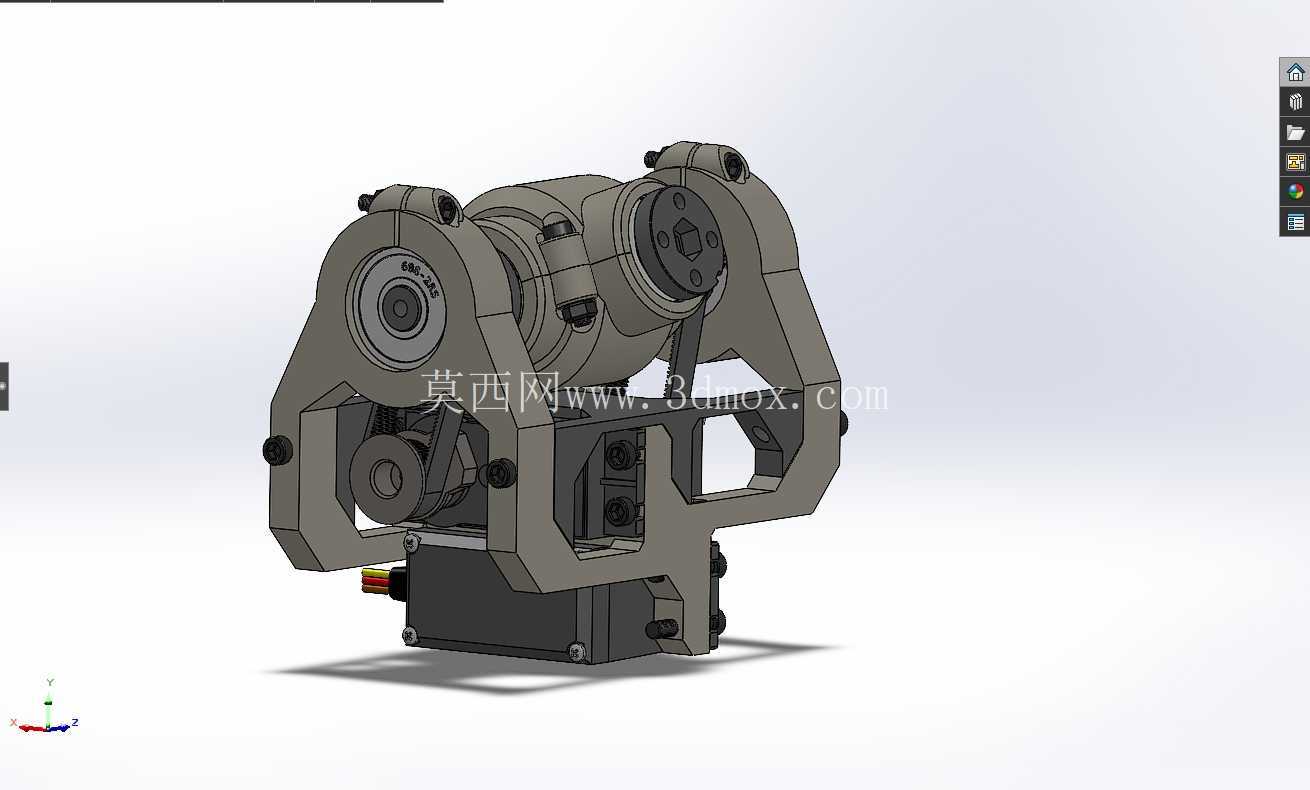

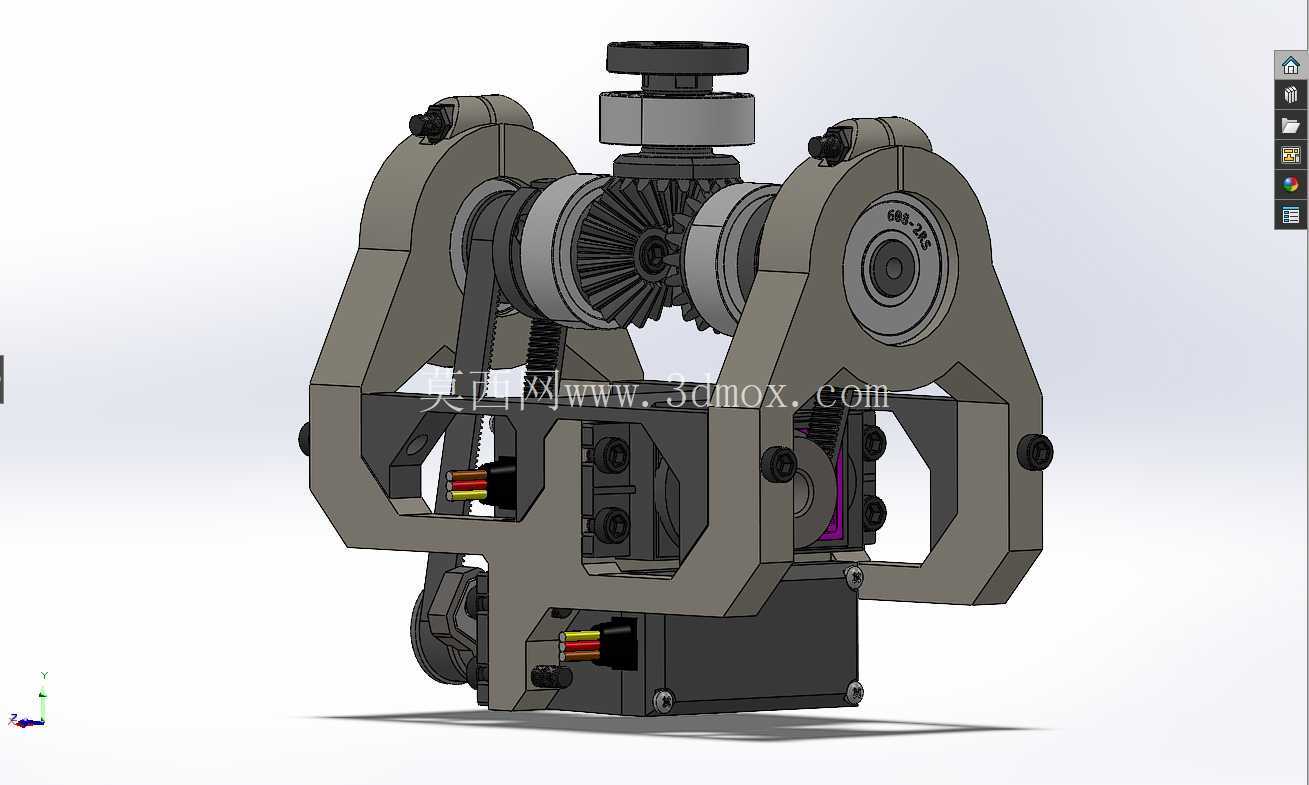

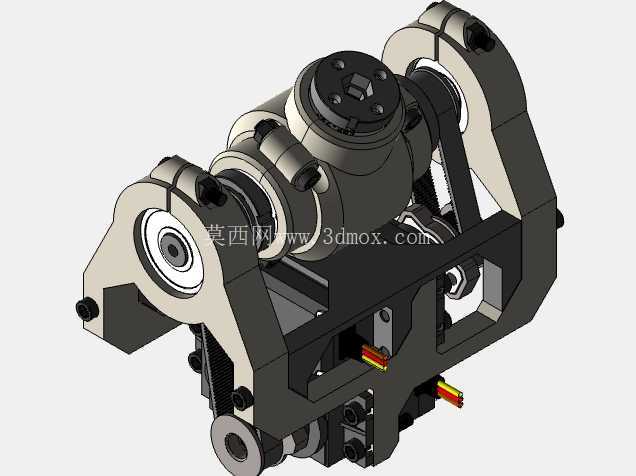

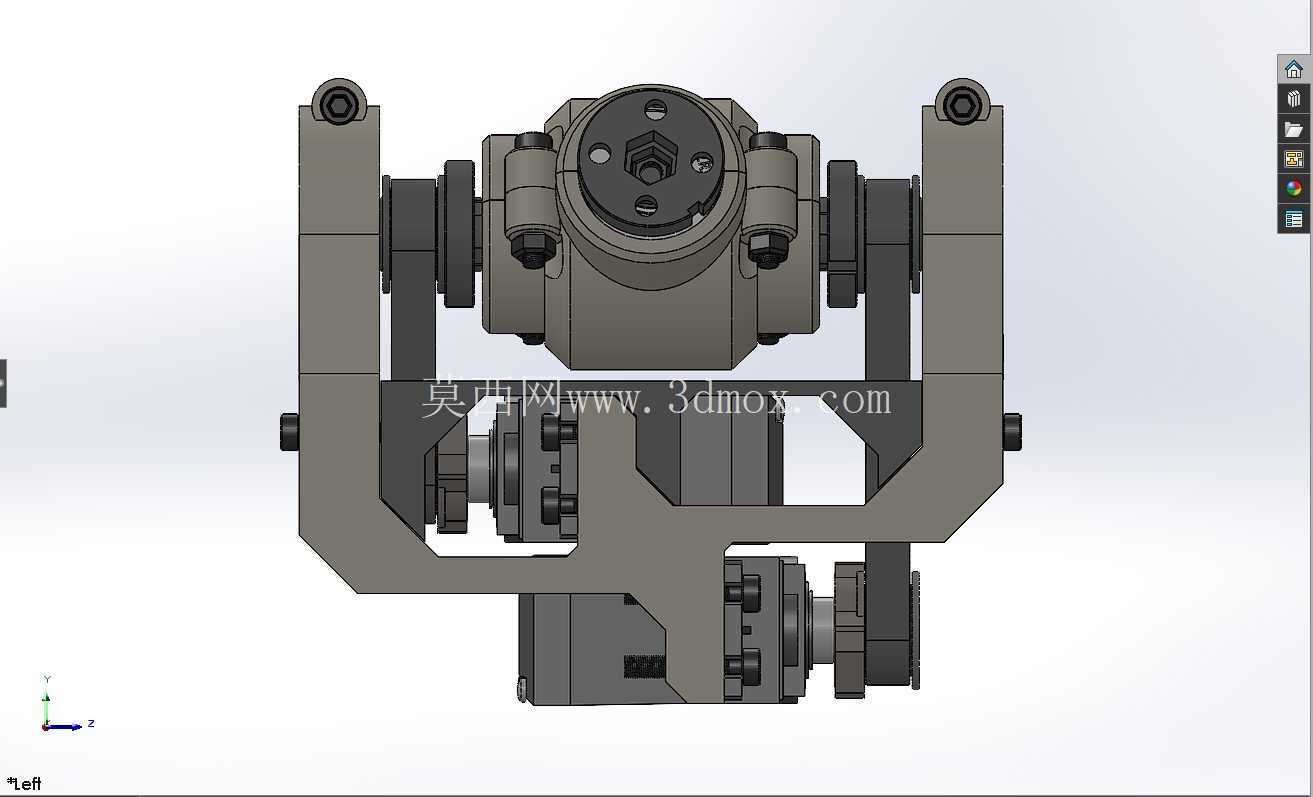

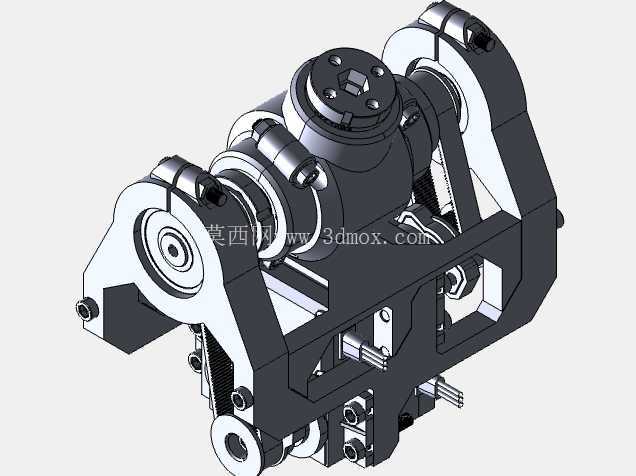

在桌面级协作机械臂、小型教育机器人、轻载仿生机械手这类对关节集成度、自重负载比要求较高的应用场景里，传统单自由度串联关节往往需要堆叠多个独立回转模块才能实现腕部、肩部的多向转动，不仅会拉长关节轴向尺寸，还会因为多模块拼接带来额外的装配间隙，影响末端定位精度。这套双自由度差速齿轮传动关节模组，正是针对这类小负载机器人的关节需求开发的集成化传动方案，把两个方向的回转运动整合在同一个紧凑壳体内，无需额外设计转接支架就能直接对接臂段结构，能有效压缩关节段的整体占用空间。

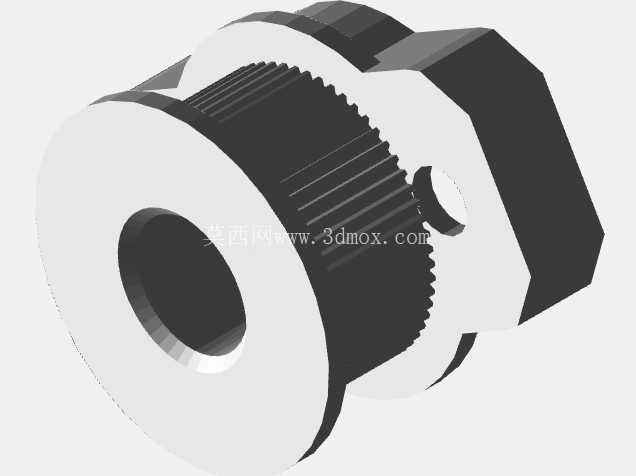

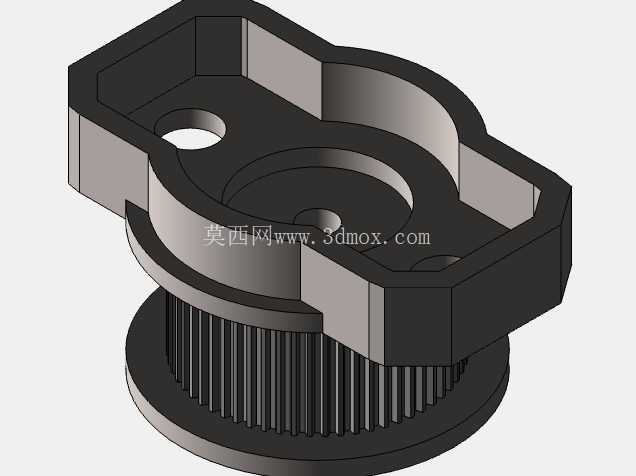

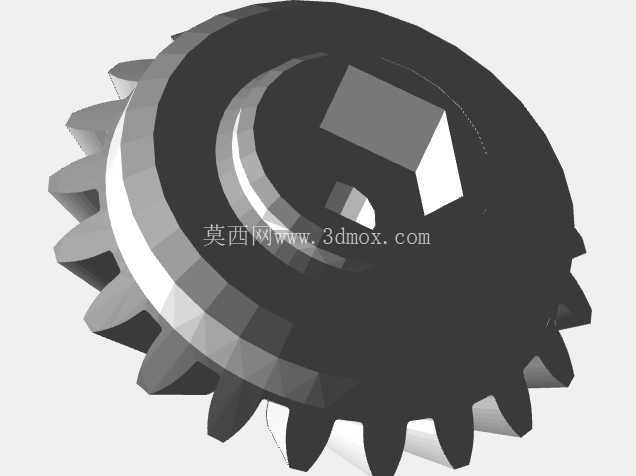

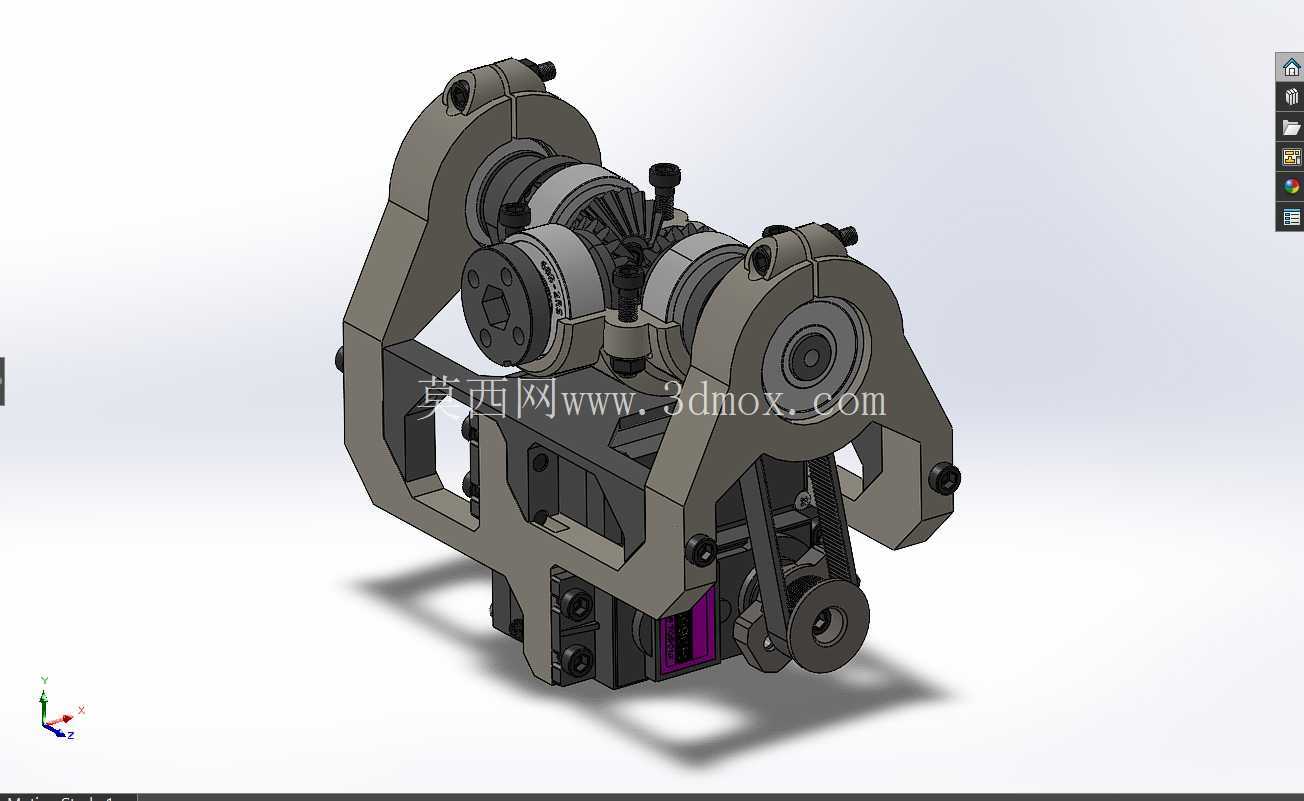

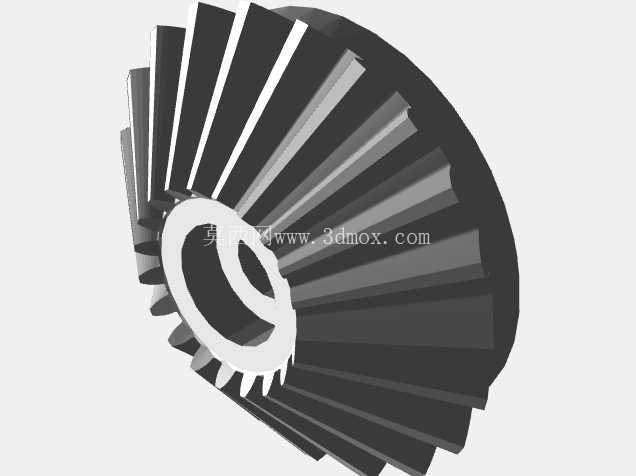

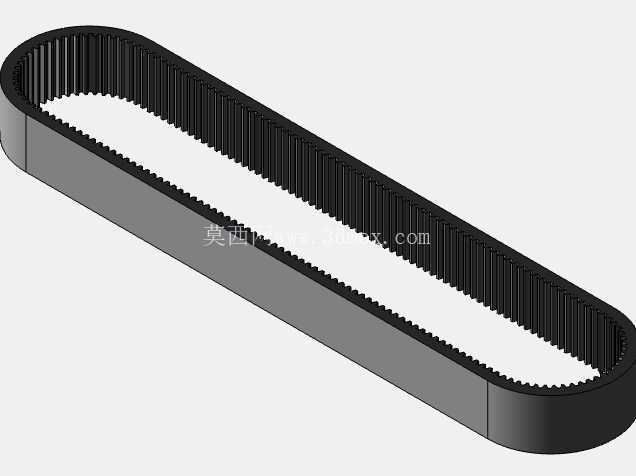

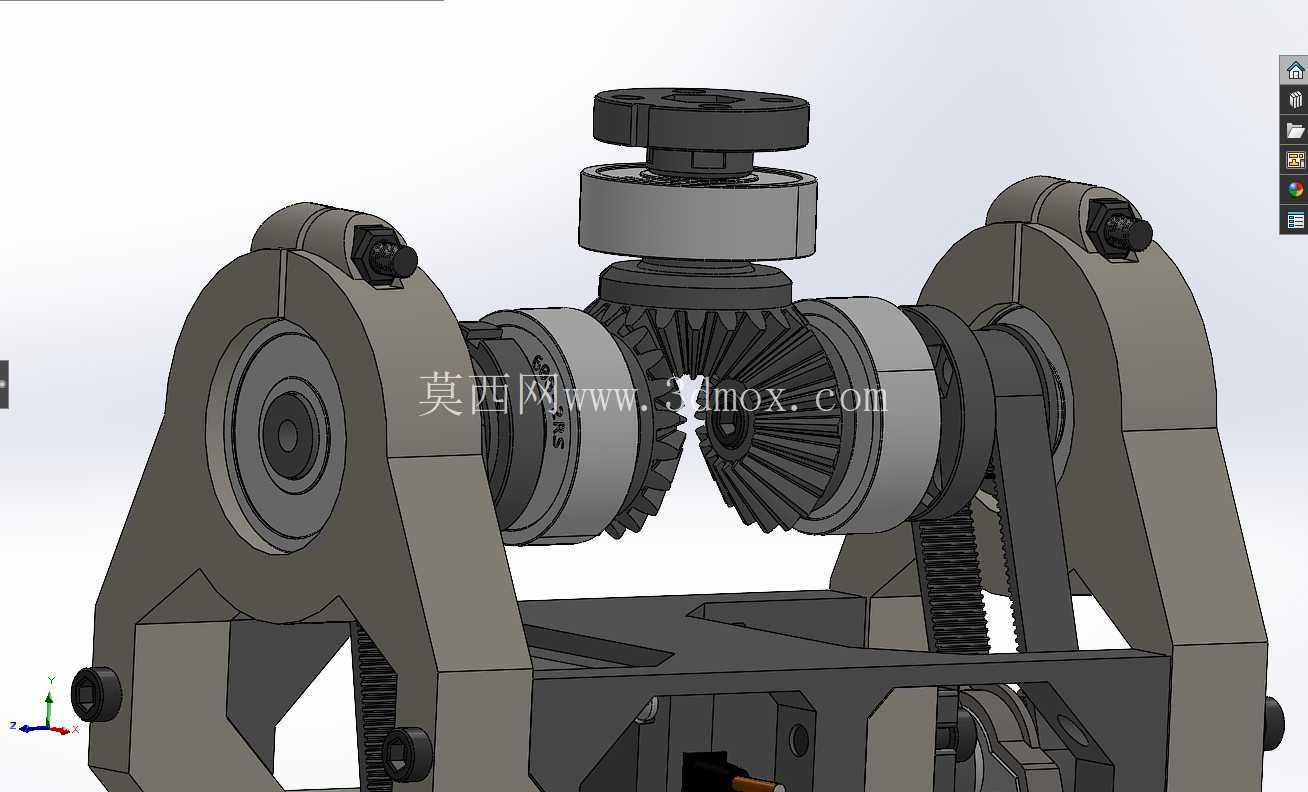

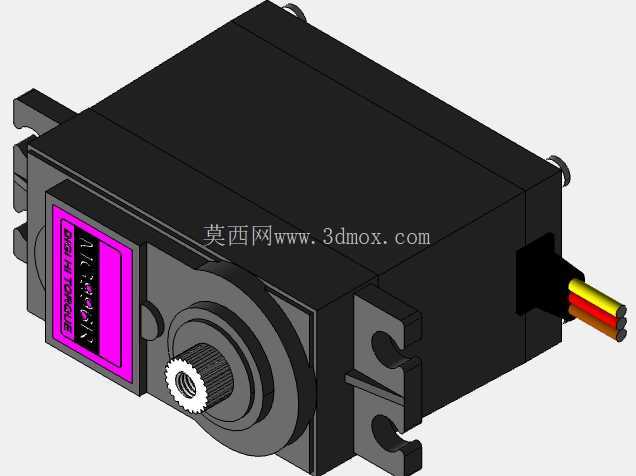

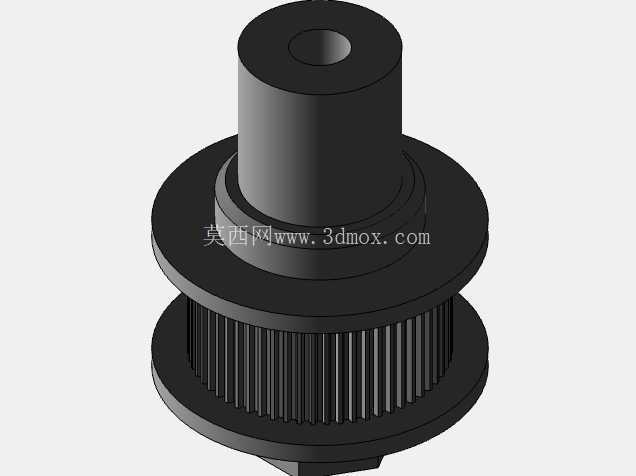

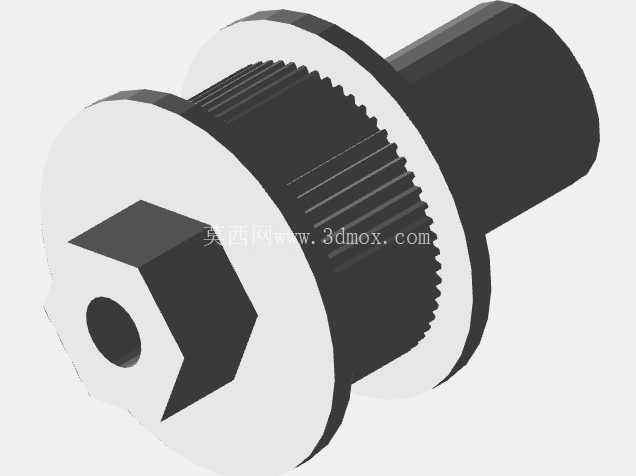

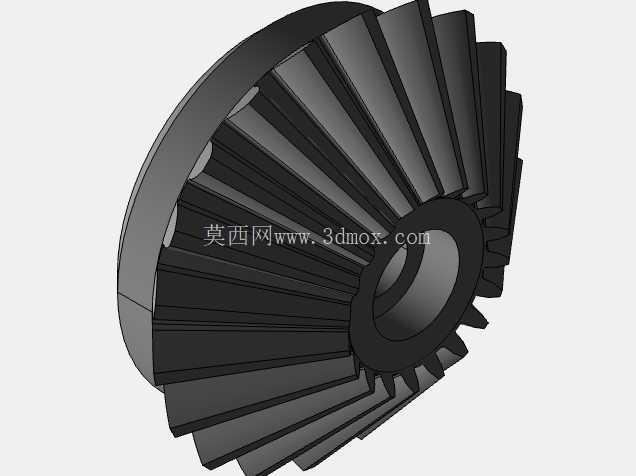

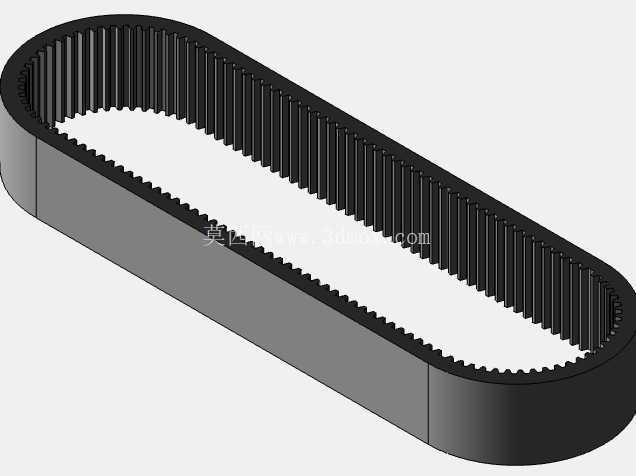

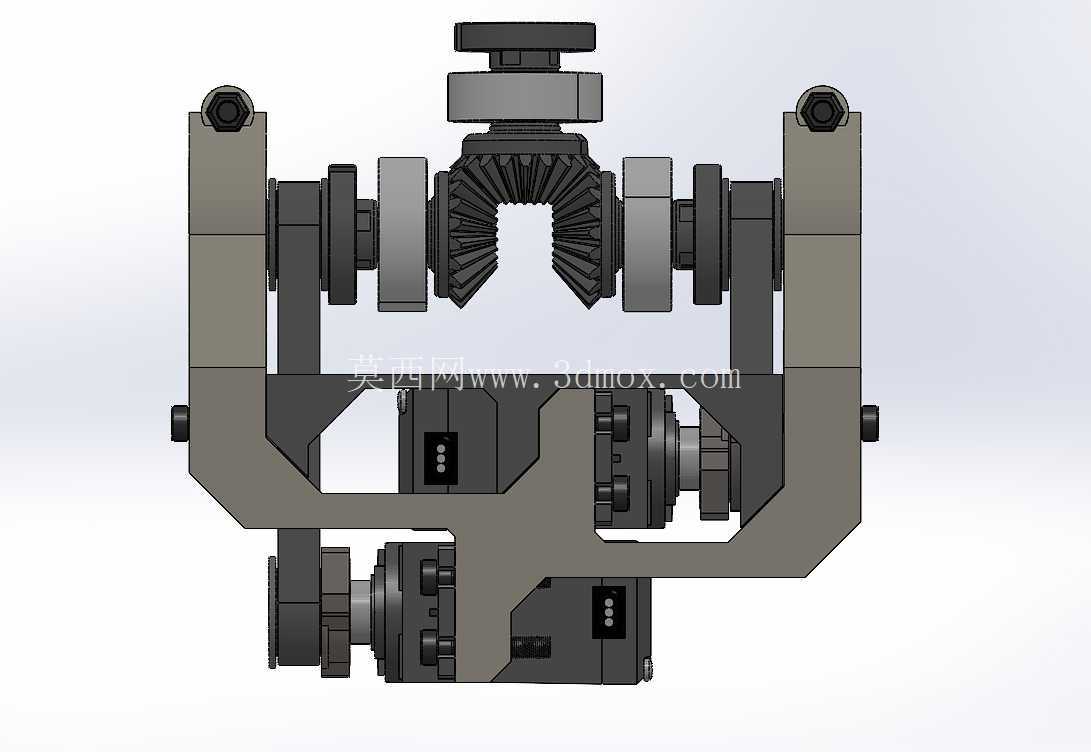

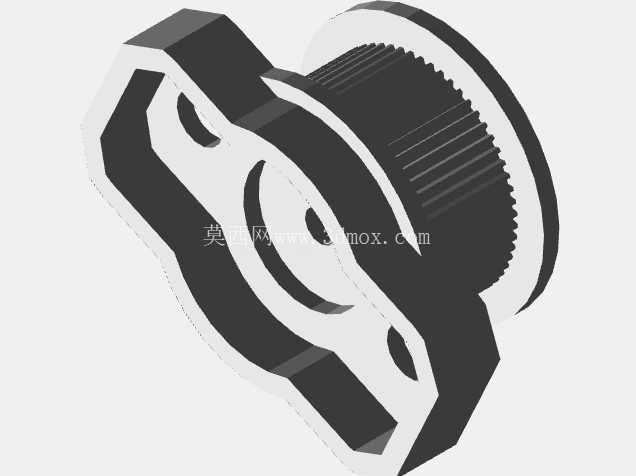

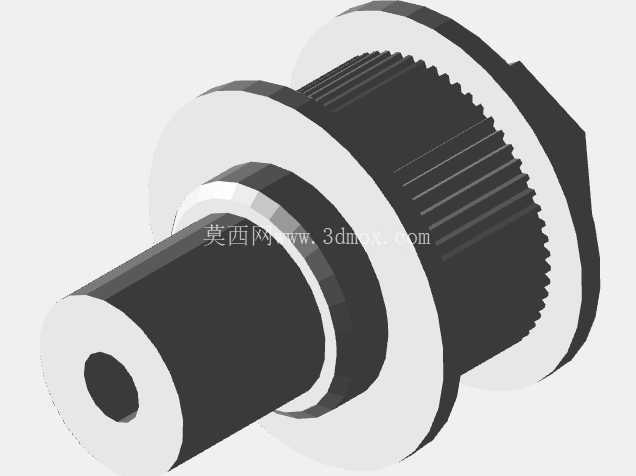

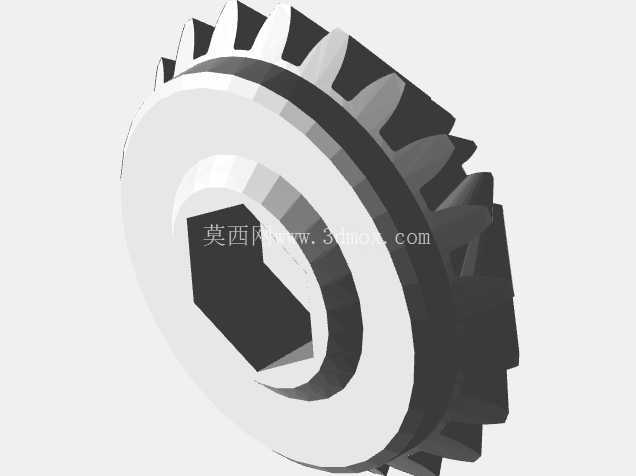

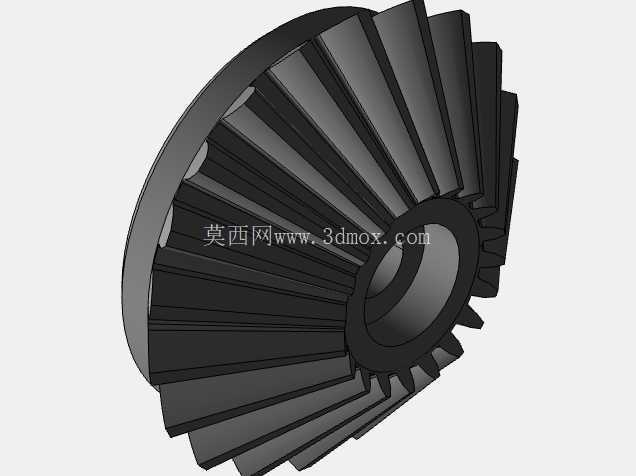

从传动逻辑来看，这套模组没有采用传统的串联输出结构，而是通过差速齿轮组的动力耦合设计，用两个并排布置的伺服动力输入，分别对应两个自由度的运动输出：当两个伺服同速同向转动时，关节实现一个方向的整周回转；当两个伺服反向差速转动时，关节实现另一正交方向的摆动，两个运动维度互不干涉，可独立控制也可联动输出，完全匹配机械臂腕部需要同时完成回转、俯仰调整的动作需求。动力传输环节选用了常规的GT2同步带作为一级减速传动，6毫米带宽、2毫米节距的规格刚好匹配小扭矩伺服的输出特性，同步带传动本身自带的缓冲吸震特性，能抵消伺服启停瞬间的冲击，同时相比纯齿轮直连的传动方案，带传动的装配公差容忍度更高，不需要极高的加工精度就能保证传动平稳，低背隙的特性能满足小型机器人末端重复定位的精度要求。

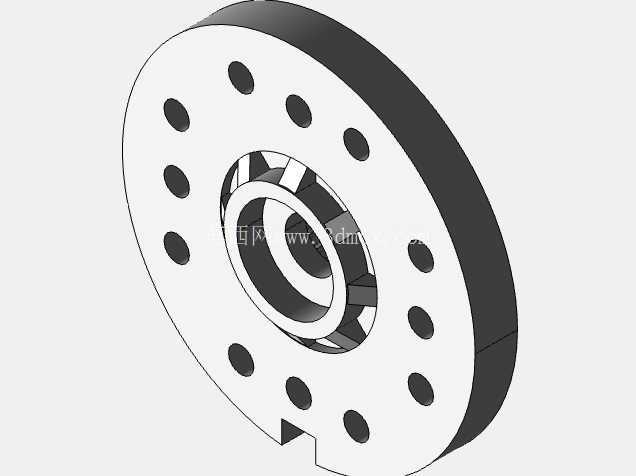

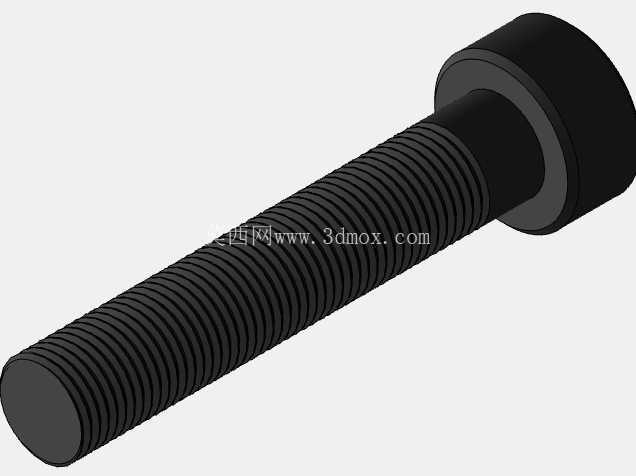

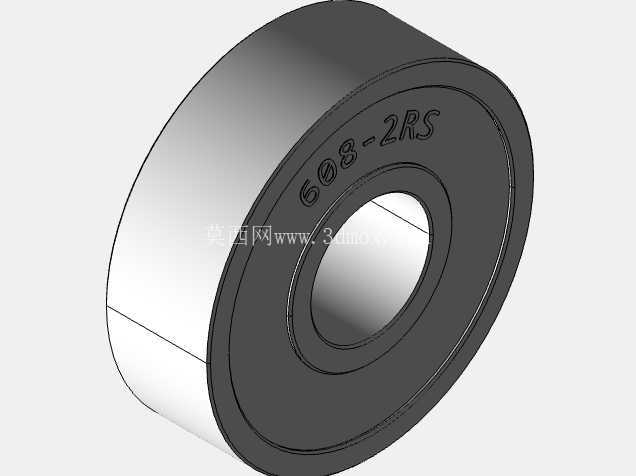

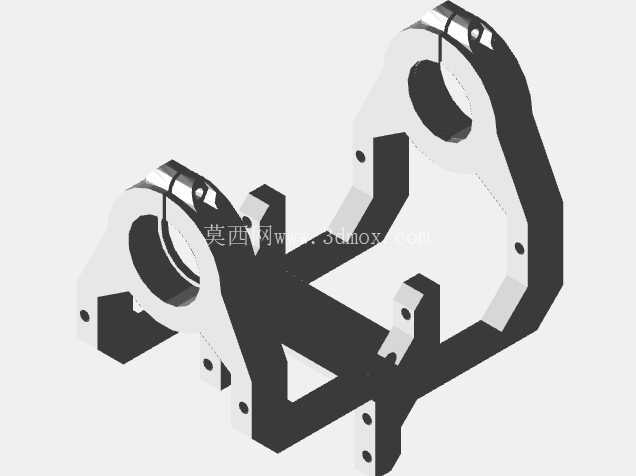

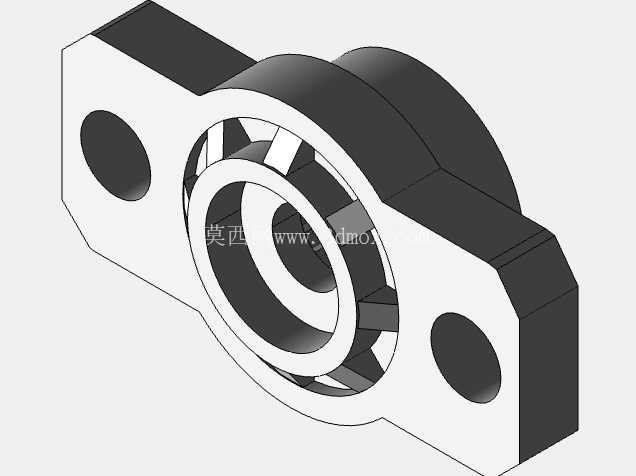

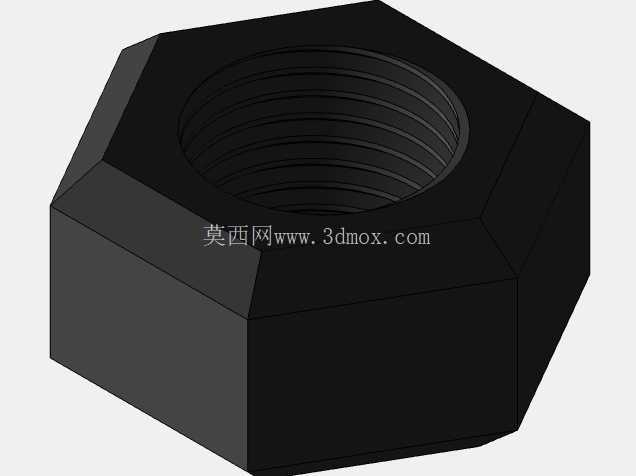

结构承载方面，模组内所有回转支撑位置都选用了8×22×7规格的标准深沟球轴承，这类轴承是小型传动结构里的通用标准件，采购成本低、互换性强，能同时承受径向载荷和少量轴向载荷，完全覆盖轻载机械臂关节运行时的受力场景，保证带载状态下回转运动的稳定性，不会因为悬臂负载出现转轴晃动的问题。整个模组的紧固件全部采用标准M3螺栓，不管是3D打印制作原型件还是采用机加工方式制作金属量产件，都不需要定制特殊规格的紧固件，装配时只需要按照常规的螺栓拧紧顺序操作即可，不需要专用工装，普通爱好者或者小批量试制的团队都能快速完成组装调试。

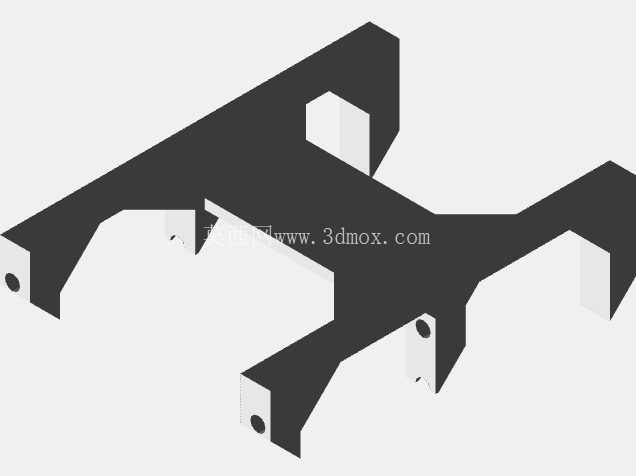

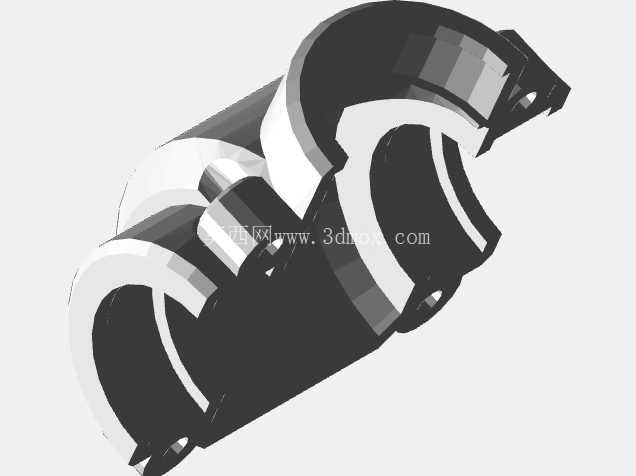

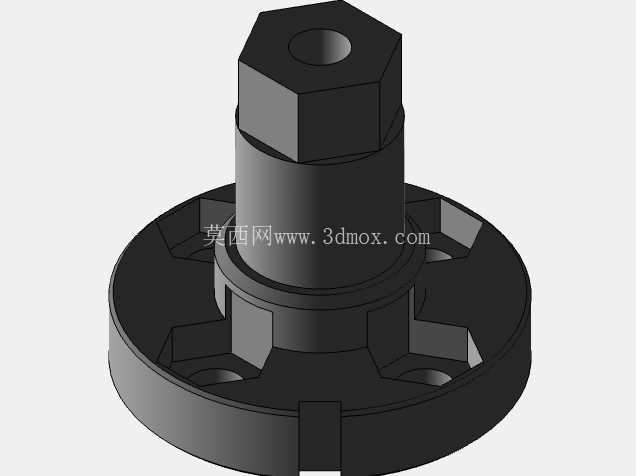

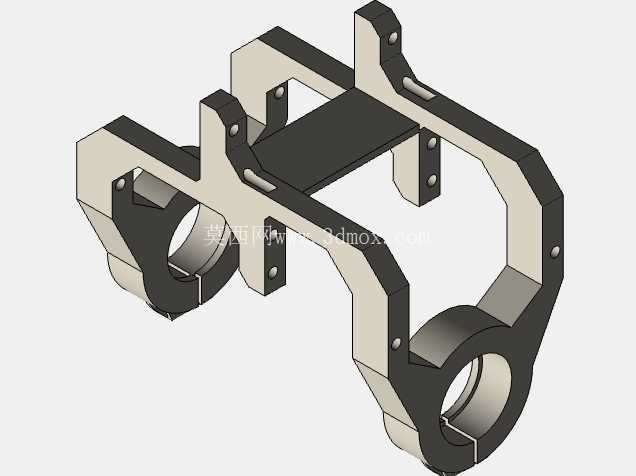

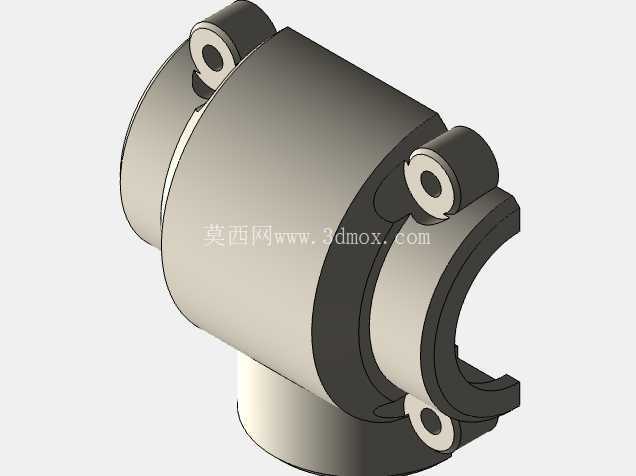

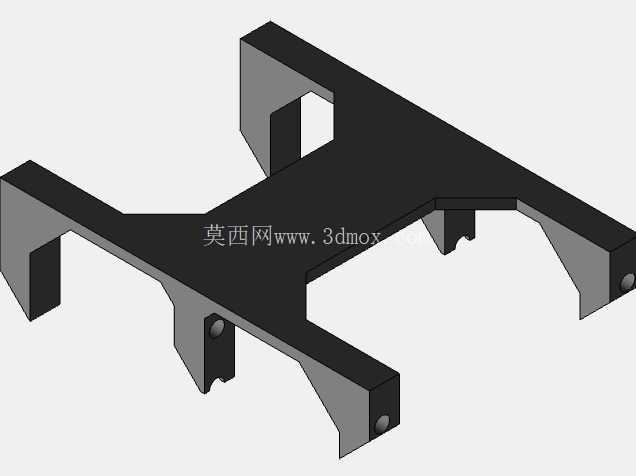

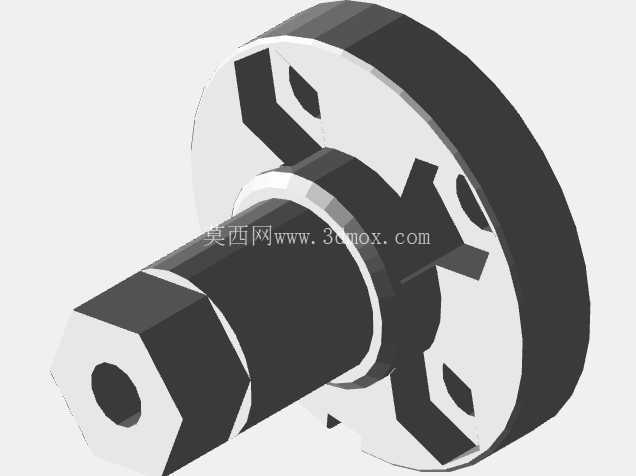

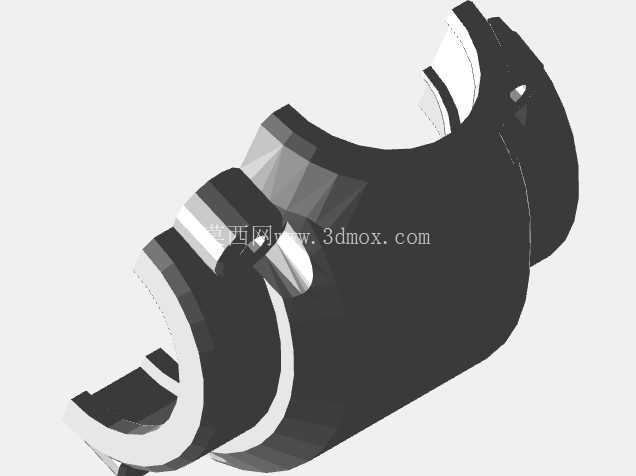

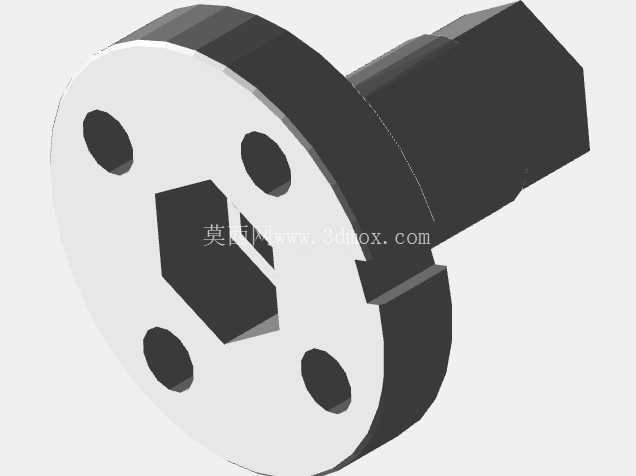

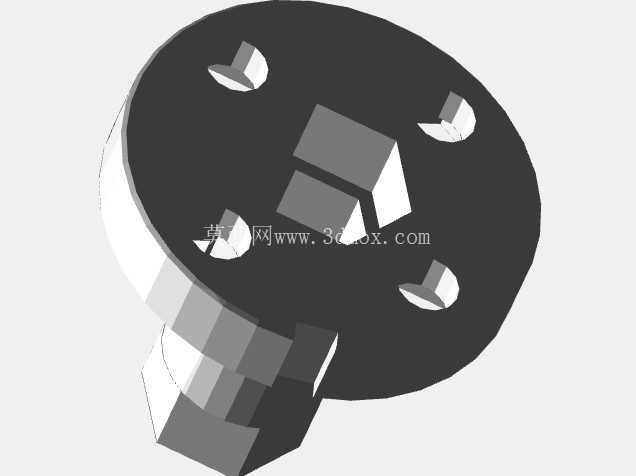

从安装边界来看，整个模组的外形轮廓围绕差速齿轮组的排布做了紧凑化设计，壳体外部没有多余的突出结构，两端的安装接口直接集成在壳体上，一端可以对接机械臂的大臂/小臂臂段，另一端可以直接连接末端执行器的安装法兰，不需要额外设计转接法兰盘。整个结构的所有零件都做了3D打印适配优化，没有倒扣、极小薄壁这类难以打印的结构，不管是FDM工艺还是光固化工艺都能直接打印制作原型，不需要额外添加支撑或者做打印方向的特殊调整，非常适合机器人研发阶段的快速原型验证，也适合教育场景下的机器人教学组装实践。

在实际应用中，这类集成化差速关节除了用在机械臂的腕部、肩部位置，还可以直接作为小型双轴转台的核心传动模块，用在视觉检测工位的工件姿态调整、小型云台的角度控制等场景，相比两个独立单轴关节拼接的方案，整体重量能降低30%左右，关节处的走线空间也可以直接在模组壳体内部预留，避免外部走线在关节转动时出现拉扯、磨损的问题。差速传动的结构特性也让两个伺服的负载可以互相分担，在单方向大负载输出时，两个伺服可以同时提供扭矩，相比单伺服驱动的关节，同等重量下的输出扭矩更高，更适合对自重敏感的移动机器人、仿生机器人平台使用。
