多自由度桌面级机械臂执行结构设计

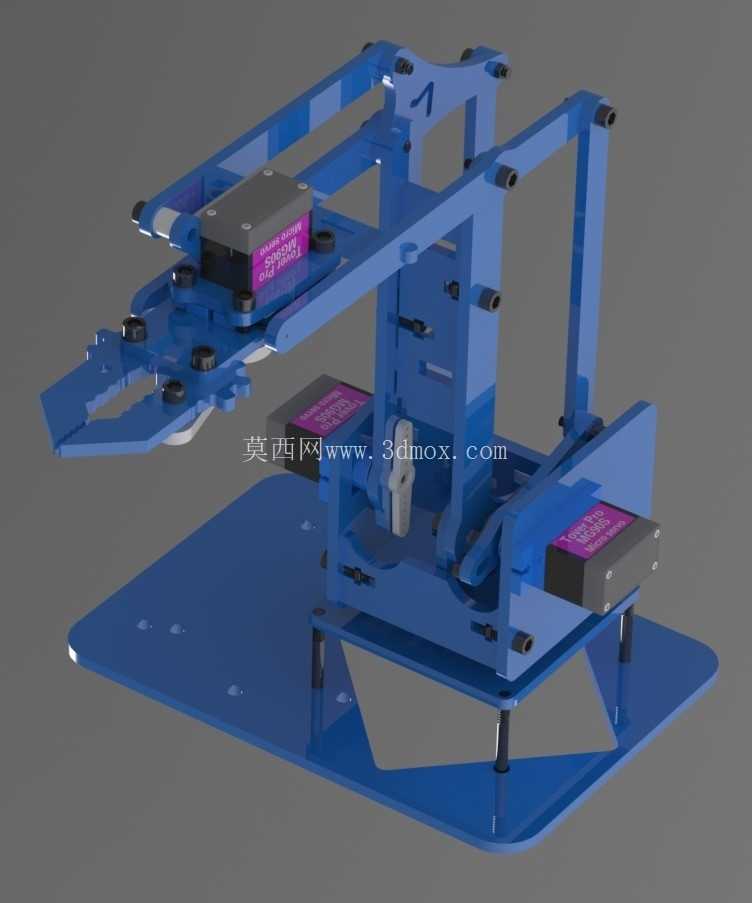

这套机械臂执行结构的设计初衷，是面向小负载工位的重复作业需求，适配电子元器件分拣、实验室样本转运、小型工件上下料这类对作业精度有要求、但负载上限不高的场景，整体安装基准采用整块平板式底座，安装时只需在工作台面预留对应螺栓孔位即可完成固定，不需要额外搭建复杂的安装机架，底座的平面度公差控制在0.1mm以内，能保证臂体运行时的基础稳定性，避免因底座形变带来的末端位置偏差。

从结构传动逻辑来看，整套臂体采用平行四边形连杆传动架构，大臂与小臂的联动通过连杆约束保持末端执行器的水平姿态，不需要额外在腕部增加姿态调整舵机就能保证抓取面始终与工作台面平行，这种设计的优势在于减少了末端关节的驱动部件数量，既降低了臂体前端的自重负载，也减少了关节累积误差，每个转动关节都采用螺栓加轴套的配合方式，轴套选用自润滑材质，长期往复运行不需要频繁加注润滑脂，关节处的限位结构直接集成在连杆侧壁，不需要额外加装外置限位开关就能实现机械硬限位，避免运行过程中出现关节过冲损坏结构件的问题。

驱动部件全部内嵌安装在臂体的结构空腔内，走线顺着连杆内侧的线槽排布，不会出现线缆外露干涉臂体运动的情况，末端夹爪采用平动夹持结构，夹持行程覆盖0-50mm的工件尺寸，夹爪指面预留了防滑垫安装槽，可以根据抓取工件的材质更换不同摩擦系数的防滑垫，避免硬质工件夹伤或者光滑工件脱落。臂体的水平作业半径覆盖以底座中心为原点的320mm范围，垂直方向的作业高度区间为0-220mm，完全覆盖桌面级工位的常规作业范围，安装时底座距离工作台边缘的预留尺寸不小于100mm，就能保证臂体在全行程范围内不会和工作台边缘发生碰撞。

在实际工况适配中，这套结构可以直接搭配开源控制板实现点位示教，也可以接入生产线的PLC控制系统完成固定节拍的重复作业，结构件全部采用板式拼装设计，单个零件的加工工艺以板材激光切割为主，不需要复杂的五轴加工工序，加工成本可控，装配时不需要专用工装，按照装配顺序依次穿入轴套、锁紧连接螺栓就能完成整机装配，装配完成后的关节间隙可以通过关节处的锁紧螺栓微调，保证传动间隙控制在0.05mm以内，满足小负载作业的重复定位精度要求。

考虑到长期运行的维护需求，所有易损的轴套部件都设计为快拆结构，不需要完全拆解臂体就能单独更换磨损的轴套，驱动部件的安装位也预留了足够的拆装空间，更换舵机时不需要拆卸周边的连杆结构，日常维护的操作门槛很低。夹爪部分的安装接口采用通用化设计，可以根据作业需求更换吸盘、磁吸头等不同的末端执行器，适配不同材质、不同形状工件的抓取需求，不需要对臂体主体结构做任何修改，拓展性能够覆盖多数小型工位的作业要求。

结构设计过程中已经做了完整的运动干涉仿真验证，全行程范围内连杆之间、驱动部件与连杆之间都不会出现运动干涉，每个关节的运动角度范围都匹配实际工位的作业需求，没有多余的无效行程，整体结构的自重控制在1.8kg以内，不会对安装工作台面造成过大的负载压力，适合在轻型工作台、流水线侧边工位这类承重有限的场景下安装使用。
