MGN12微型直线导轨400mm长度结构

　　在桌面级自动化设备、小型检测工装、3D打印运动模组这类对安装空间有严格限制的场景里，微型直线导轨的选型直接决定了整套运动机构的运行精度与使用寿命，MGN12规格的导轨作为12mm宽度级别的微型线性传动部件，是这类小负载高精度运动场景里的常用选型。这款长度为400mm的MGN12导轨，采用标准微型导轨的截面构型，导轨基体为经淬硬处理的合金钢材质，滚道面经过精密磨削加工，能够保证配套滑块在全行程内的滚动摩擦阻力保持均匀，不会出现局部卡顿或者阻力突变的问题。

　　从安装边界来看，导轨本体宽度为12mm，厚度为6mm，沿长度方向等距分布的安装沉孔采用标准MGN12规格的孔位设计，沉孔可容纳M3规格的内六角圆柱头螺钉，安装时可以直接将导轨通过螺钉锁紧在设备的安装基准面上，不需要额外加工避让结构，孔位间距保持统一，能够保证400mm长度范围内的安装贴合度，避免因安装孔位偏差导致导轨产生弯曲变形，影响运行直线度。在实际设备应用中，这类导轨通常搭配同规格的MGN12H或者MGN12C滑块使用，单根导轨可根据负载需求配置1-2个滑块，能够承受垂直于导轨安装面的径向载荷，以及平行于安装面的一定倾覆力矩，适合用于单轴直线运动的导向场景，比如小型点胶设备的Z轴升降导向、视觉检测设备的镜头横向移动导向、桌面级机械手的直线运动轴导向，也可用于小型输送机构的滑动导向，在负载不超过10kg的运动场景下，能够保证长期运行的精度保持性。从设计思路上看，这款导轨的结构完全遵循微型滚动直线导轨的通用设计逻辑，滚道采用双圆弧接触构型，相比单圆弧滚道能够同时承受多个方向的载荷，钢球在滚道与滑块返向器之间形成循环回路，运动过程中钢球通过端部的返向器实现无限循环，不会出现行程限制，导轨两端可根据使用需求加装防尘端盖或者限位挡块，避免滑块在运行到行程端点时脱出导轨，也能减少环境中的粉尘进入滚道内部，加剧滚道与钢球的磨损。

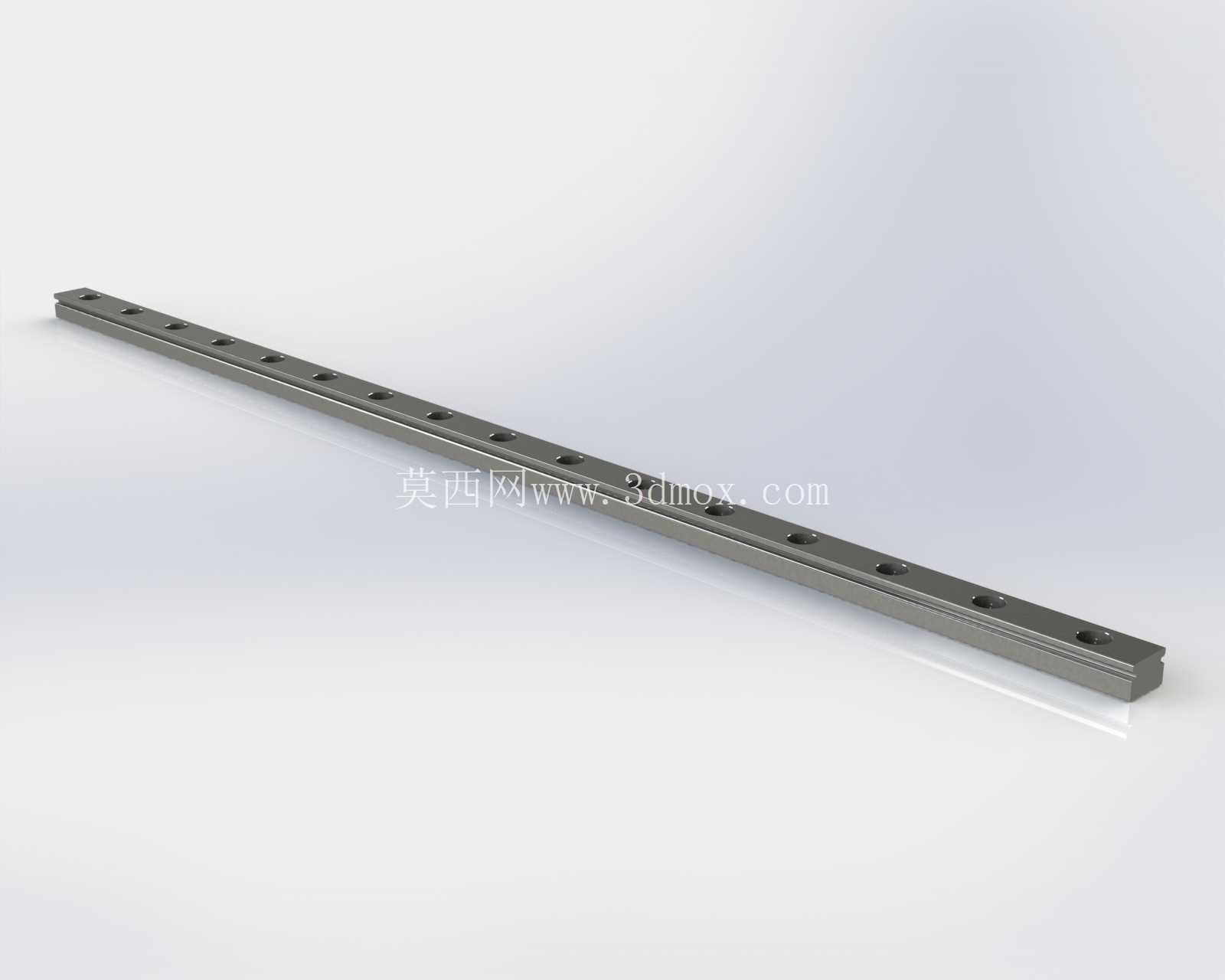

　　在进行三维结构设计时，这款导轨的模型还原了真实产品的所有安装特征，包括沉孔的深度、孔口的倒角、导轨端部的倒角尺寸，以及滚道的截面轮廓，在进行设备整体装配时，可以直接将该模型导入装配体中，匹配对应的安装基准面，检查安装空间是否存在干涉，比如导轨安装后与周边的走线槽、传感器安装座、传动同步带之间是否留有足够的安全间隙，也可以基于该模型进行滑块的行程限位设计，确定行程两端的缓冲垫安装位置，避免滑块硬碰撞导致导轨变形。

　　在实际选型使用中，400mm长度的MGN12导轨属于中等长度规格，既可以满足短行程高精度运动的需求，也不会因为导轨过长导致自身刚性下降，安装时需要先对安装基准面进行平面度校准，保证基准面的平面度误差控制在0.02mm以内，再按照从中间向两端的顺序依次拧紧安装螺钉，避免导轨在安装过程中产生内应力，导致运行时滑块阻力增大、精度下降。日常设备维护中，这类微型导轨需要定期补充润滑脂，通过滑块上的注油孔将润滑脂注入滚道内部，减少钢球与滚道之间的磨损，延长导轨的使用寿命，在有粉尘或者切削液的使用场景下，还需要在导轨外侧加装柔性防护罩，避免杂质进入滚道造成点蚀或者卡滞。
