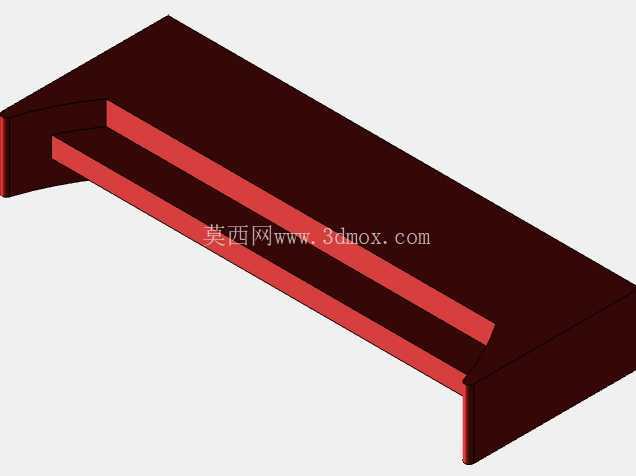

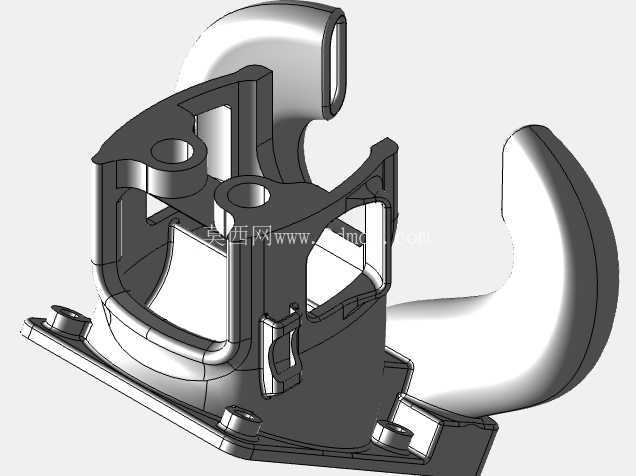

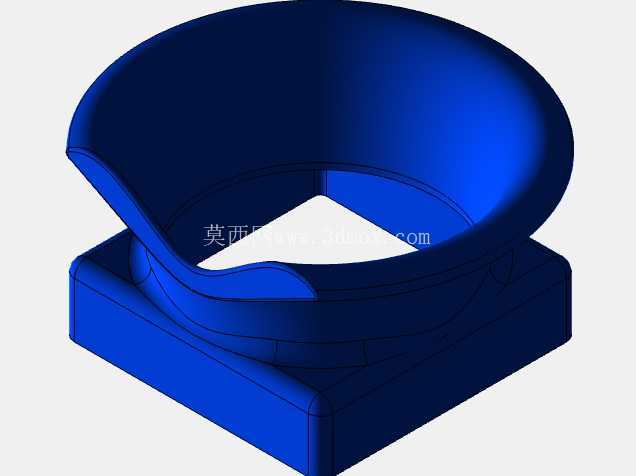

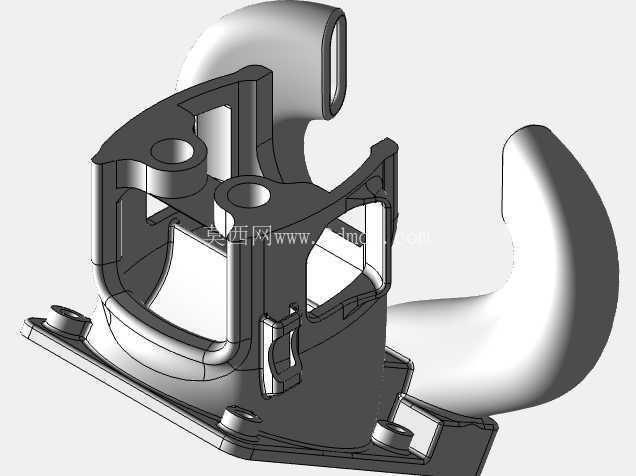

桌面级FDM3D打印设备的热端散热风道,长期以来都是影响打印成型质量的核心结构件,尤其是搭载双金属喉管的热端套件,对散热气流的均匀性、流向精准度有着更严苛的要求——如果散热段风量不足或者气流乱流窜入加热块区域,很容易出现耗材提前软化堵头、热端温度波动过大、成型件层间粘接强度不足等实际生产中的常见问题。这套优化后的风道结构,正是针对Ender3系列机型原装风道的实际使用痛点做的定向结构改进,没有沿用原装风道大开口直吹的粗放设计,而是把气流通道做了渐缩式的导向处理,让散热风扇输出的气流能够沿着预设的流道,精准覆盖双金属喉管的散热鳍片全区域,同时在风道末端做了分流结构,一部分气流导向喉管根部避免热量向上传导造成耗材软化,另一部分气流顺着风道下沿导出,不会直吹打印件表面造成局部骤冷产生翘曲、层裂问题。

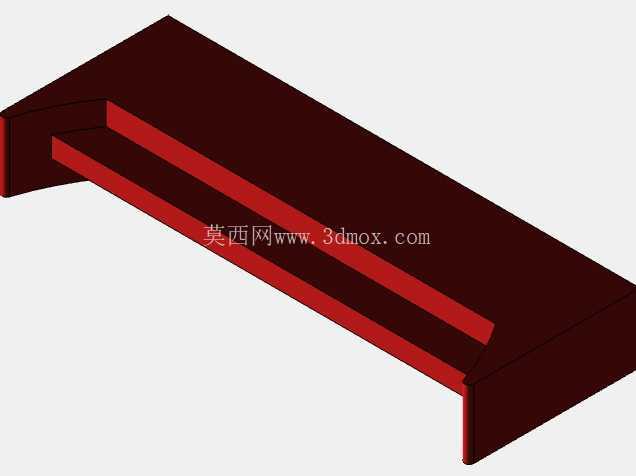

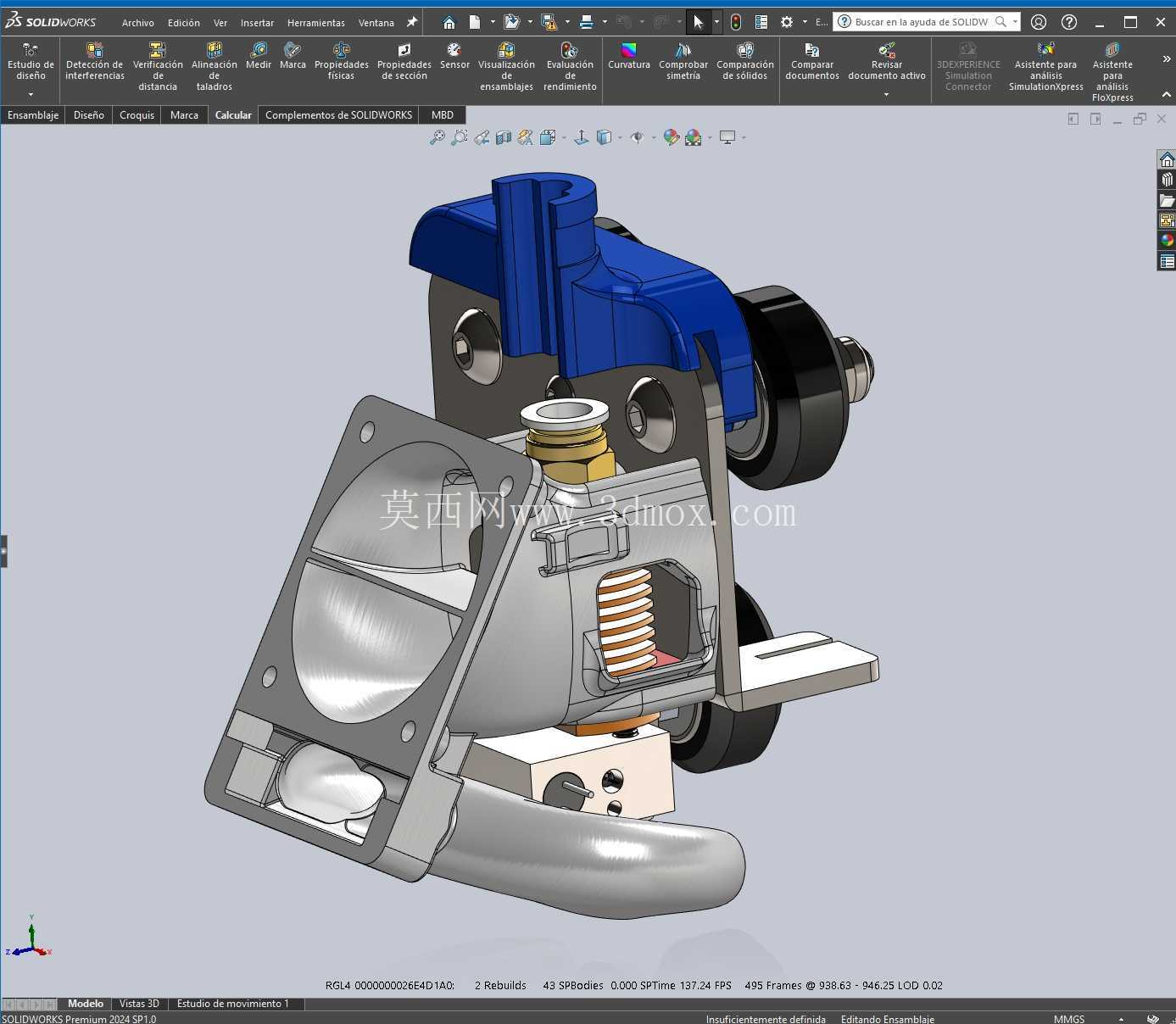

从安装适配边界来看,这套风道完全匹配Ender3系列机型的原装挤出机安装位,不需要对原有设备的机架、挤出机固定座做任何打孔、裁切改装,风道上预留的安装孔位和原装挤出机的固定螺柱位置完全对齐,安装时只需要替换原有风道壳体,不需要调整挤出轮、压紧弹簧的原有位置,整体装配公差控制在0.2mm以内,不会出现安装后和同步轮、导料管产生运动干涉的问题。在结构设计思路上,这套风道没有盲目追求大通风量,而是结合双金属热端的散热特性做流道优化:双金属喉管本身的导热系数远低于全金属喉管,散热段不需要过高的风速,反而需要稳定的层流状态持续带走热量,因此风道内部做了两处导流筋结构,打散风扇吹出的旋转乱流,让气流以均匀的层流状态覆盖散热鳍片的每一个缝隙,避免出现鳍片局部风量过大、局部无风的散热死角。
风道的外形轮廓做了避让设计,在靠近打印平台的一侧做了斜切收边,当打印头移动到模型边缘位置时,风道外壳不会和已经打印完成的模型凸起部分产生刮蹭,尤其是打印大尺寸悬空结构、带外伸支撑的模型时,收窄的风道下沿能够留出足够的运动安全间隙,不会因为打印头移动刮坏成型表面。从实际使用场景来看,这套优化风道适配PLA、PETG、ABS等多种常用FDM打印耗材,在打印PLA耗材时,稳定的散热气流能够保证喉管散热段温度稳定在耗材玻璃化转变温度以下,长时间连续打印不会出现堵头问题;打印ABS这类需要较高环境温度的耗材时,分流的气流不会过多吹入成型腔造成局部温度骤降,能够有效减少模型边角翘曲的概率。
风道和双金属热端的配合间隙经过反复校核,风道内壁和热端散热鳍片之间预留了1.5mm的均匀间隙,既不会因为间隙过小造成装配困难,也不会因为间隙过大出现气流泄漏损失风压,保证散热风扇输出的风量能够全部作用在散热区域。另外在风道和挤出机壳体的贴合面做了一圈浅止口结构,装配时能够快速定位,同时避免贴合面出现缝隙漏风,保证流道内的风压稳定。针对日常维护的需求,风道的外壳没有做复杂的卡扣结构,只需要拧下两颗固定螺丝就可以快速拆卸,清理风道内部积攒的耗材碎屑、灰尘,不需要拆解整个挤出机组件,日常维护的操作门槛很低。在材料适配性上,这套风道结构既可以采用PLA材料打印制作满足日常常温打印需求,也可以采用ABS、PC等耐高温材料打印,满足长时间高温打印的使用需求,结构本身的壁厚均匀,最小壁厚2mm,最大壁厚3mm,打印过程中不会出现壁厚差异过大造成的收缩变形问题,打印完成后不需要做额外的打磨、支撑去除处理就可以直接装配使用。
