3马力不锈钢高压离心式排气风机

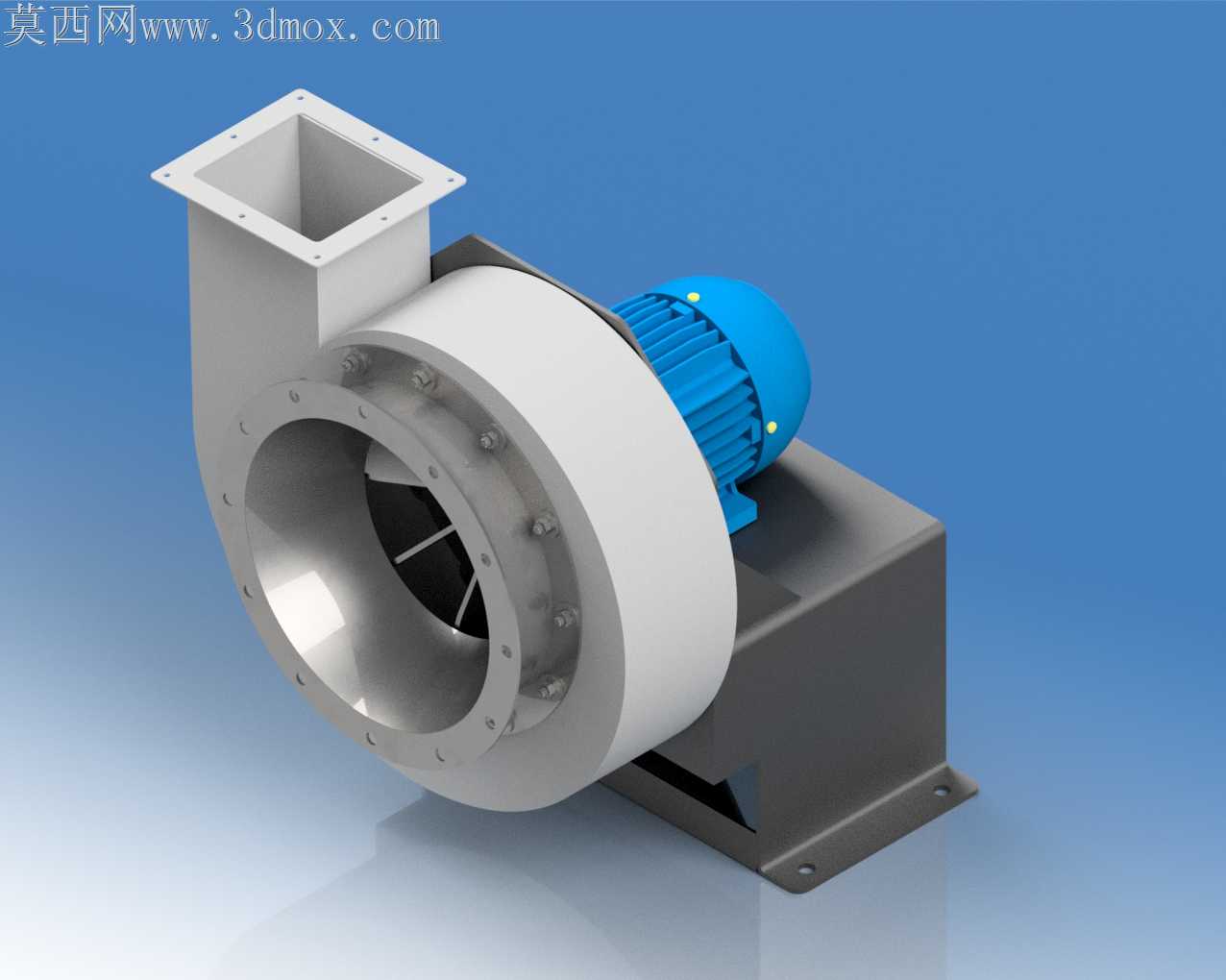

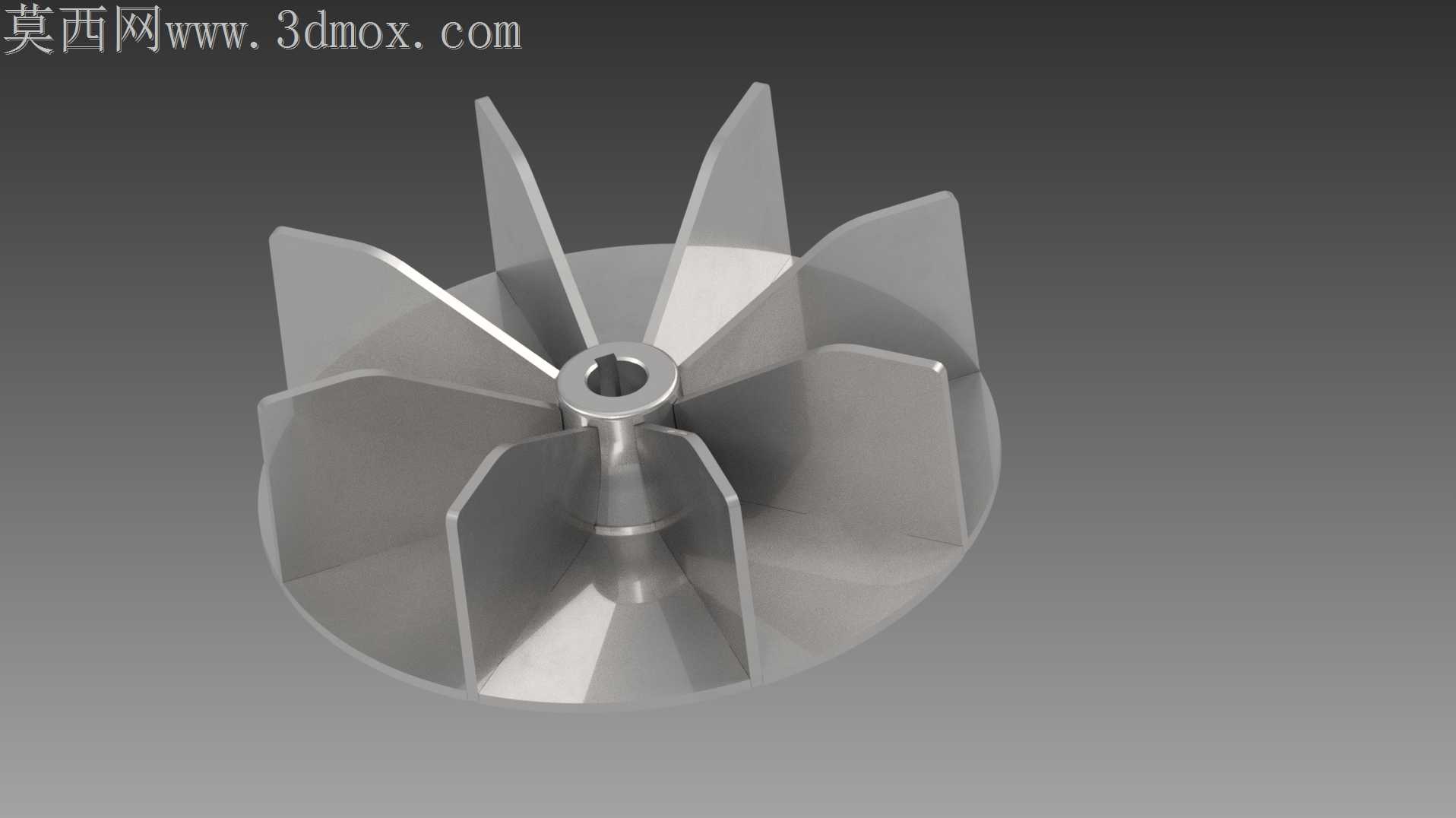

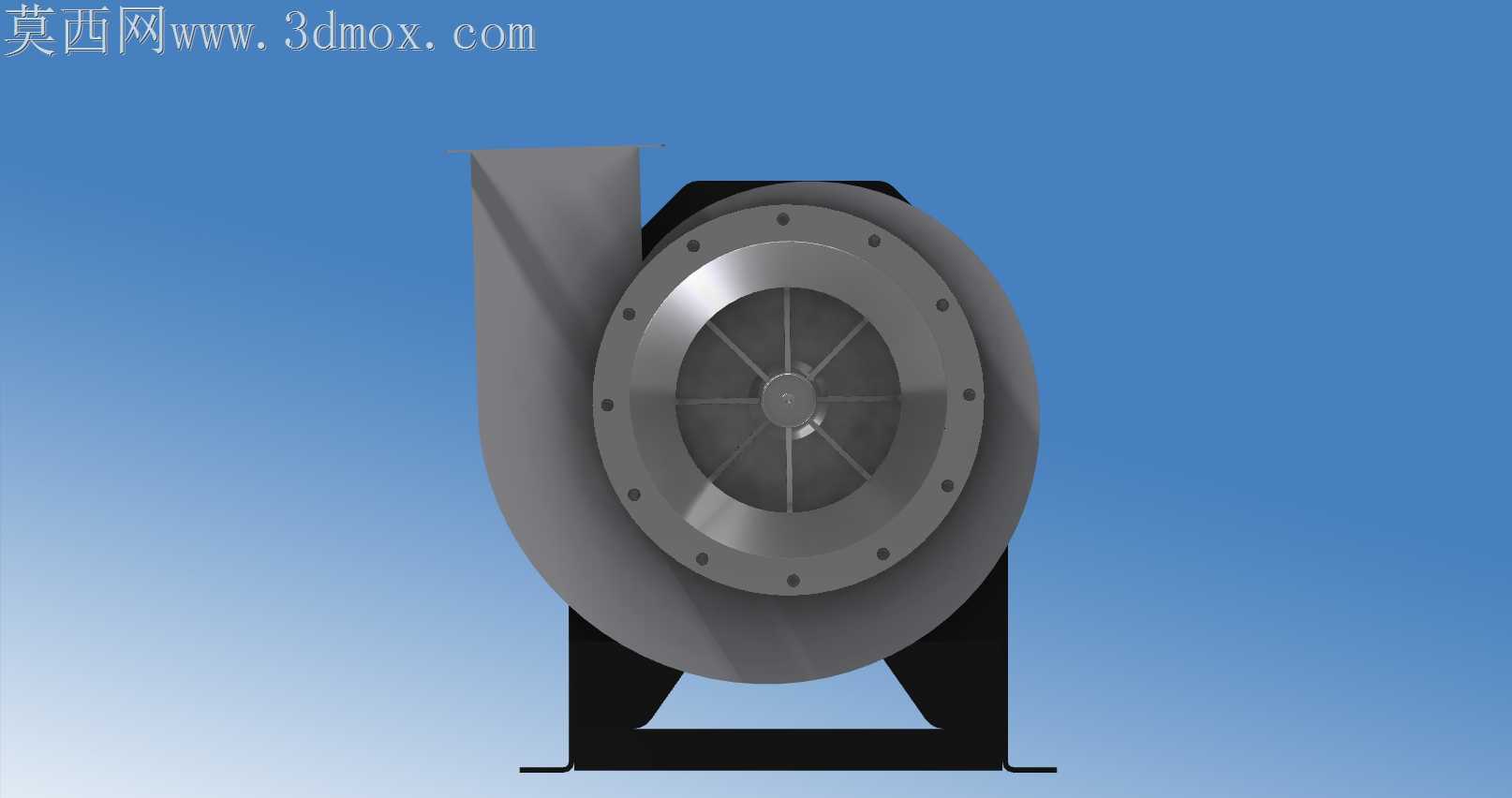

车间高压排气场景里，普通碳钢风机长期接触含焦油的高温废气，蜗壳焊缝处极易出现腐蚀穿孔，叶轮积垢后动平衡偏移引发的整机振动，是现场运维最头疼的故障点。这款3马力离心排气设备的结构设计，从加工适配的角度做了不少针对性取舍，刚好能回应这类工况的实际痛点。蜗壳采用不锈钢板卷制焊接，没有沿用常见的分体拼接结构，进风口侧的法兰与蜗壳主体采用一体翻边成型，减少两道环向焊缝的同时，也避免了拼接缝隙处积留焦油垢的问题。加工时卷板的弧度公差控制在0.5mm以内，和叶轮外圈的径向间隙均匀控制在3mm，既不会因为间隙过大漏风损失风压，也不会因为热胀冷缩出现叶轮擦碰蜗壳的故障。碳钢支架表面做黑色环氧树脂喷涂，安装脚的四个螺栓孔采用长圆孔设计，现场安装时可以微调整机水平度，抵消基础台面的不平整，避免电机轴和叶轮轴不同心带来的轴承过载。轴承选用带滚珠轴承的密封结构，直接适配径向直叶片的叶轮载荷，直叶片的焊接坡口提前在激光下料时就预加工完成，焊工不需要额外修磨坡口，叶片和前、后盘的焊缝熔深能稳定达到2mm，长期高速旋转下不会出现叶片开焊脱落的问题。电机和叶轮的直连装配位，轴孔配合选用H7/k6的过渡公差，装配时不需要大力敲击就能精准就位，键槽的位置做了对位标记，现场更换电机时不会出现相位偏差导致的动平衡失效。出风口的方形法兰提前压了密封槽，现场对接风管时只需要嵌入石棉密封垫就能保证气密性，不需要额外打密封胶，后期拆检维护更方便。蜗壳底部预留了一个小的排污螺孔，日常停机维护时可以拧开螺孔排出积存的冷凝焦油混合物，不需要拆开蜗壳就能完成清污，大幅降低运维的工作量。整机做动平衡校正时，特意模拟了叶轮表面附着0.2mm厚积垢的工况，调整平衡块的位置，保证即使运行一段时间有轻微积垢，整机振动值也能控制在允许范围内，不会触发轴承的异常磨损。
