离心式工业鼓风设备结构设计

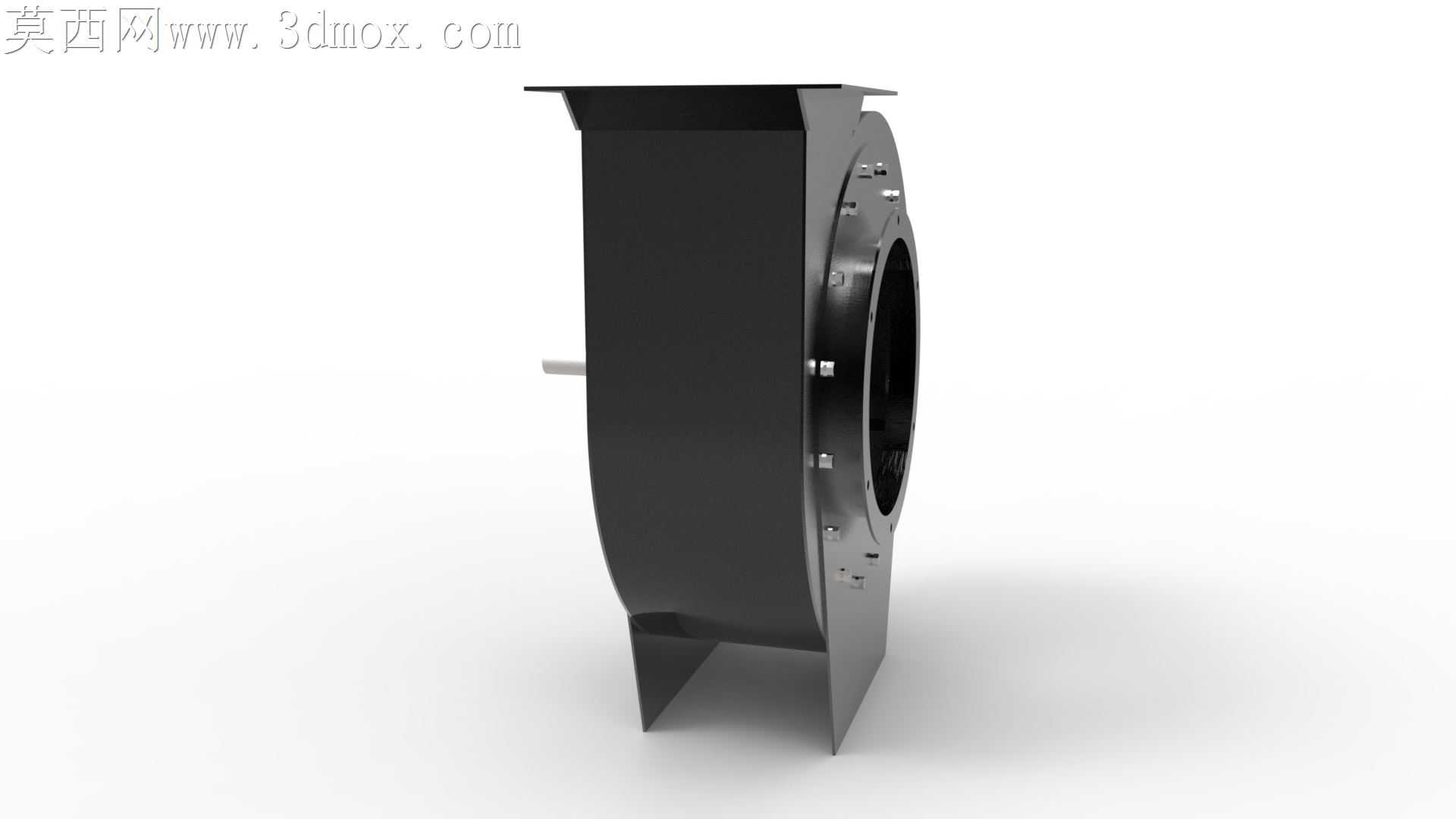

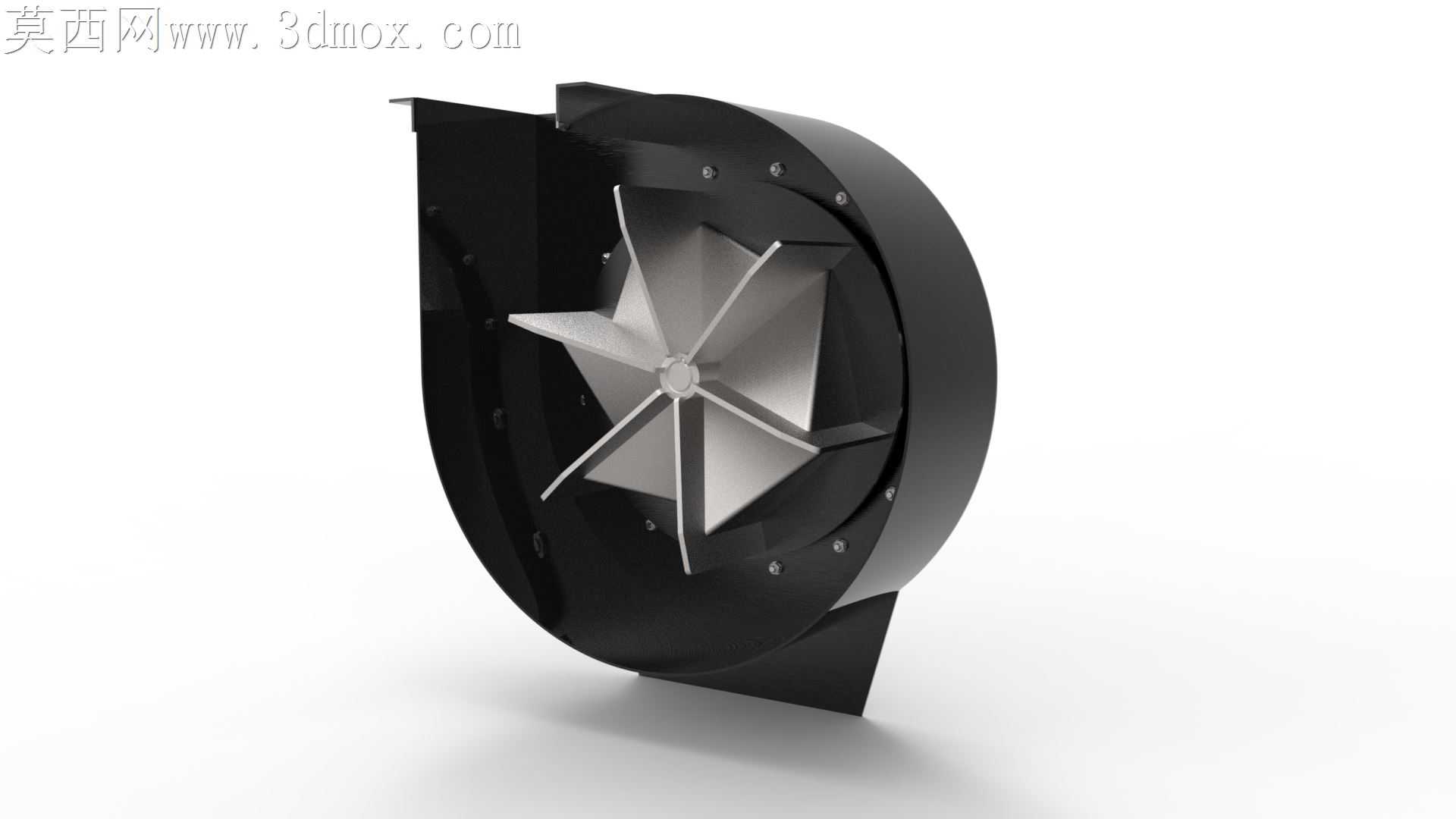

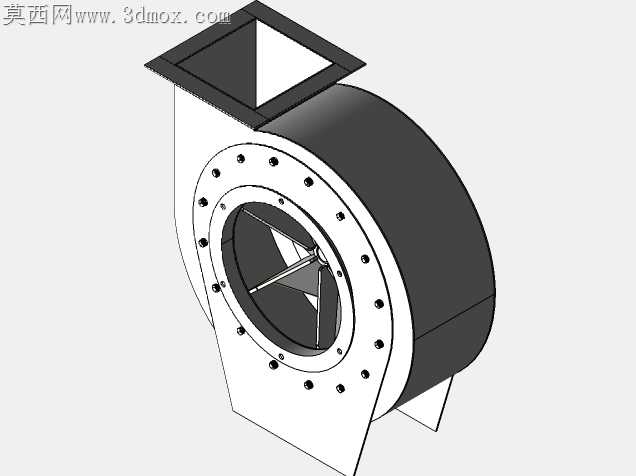

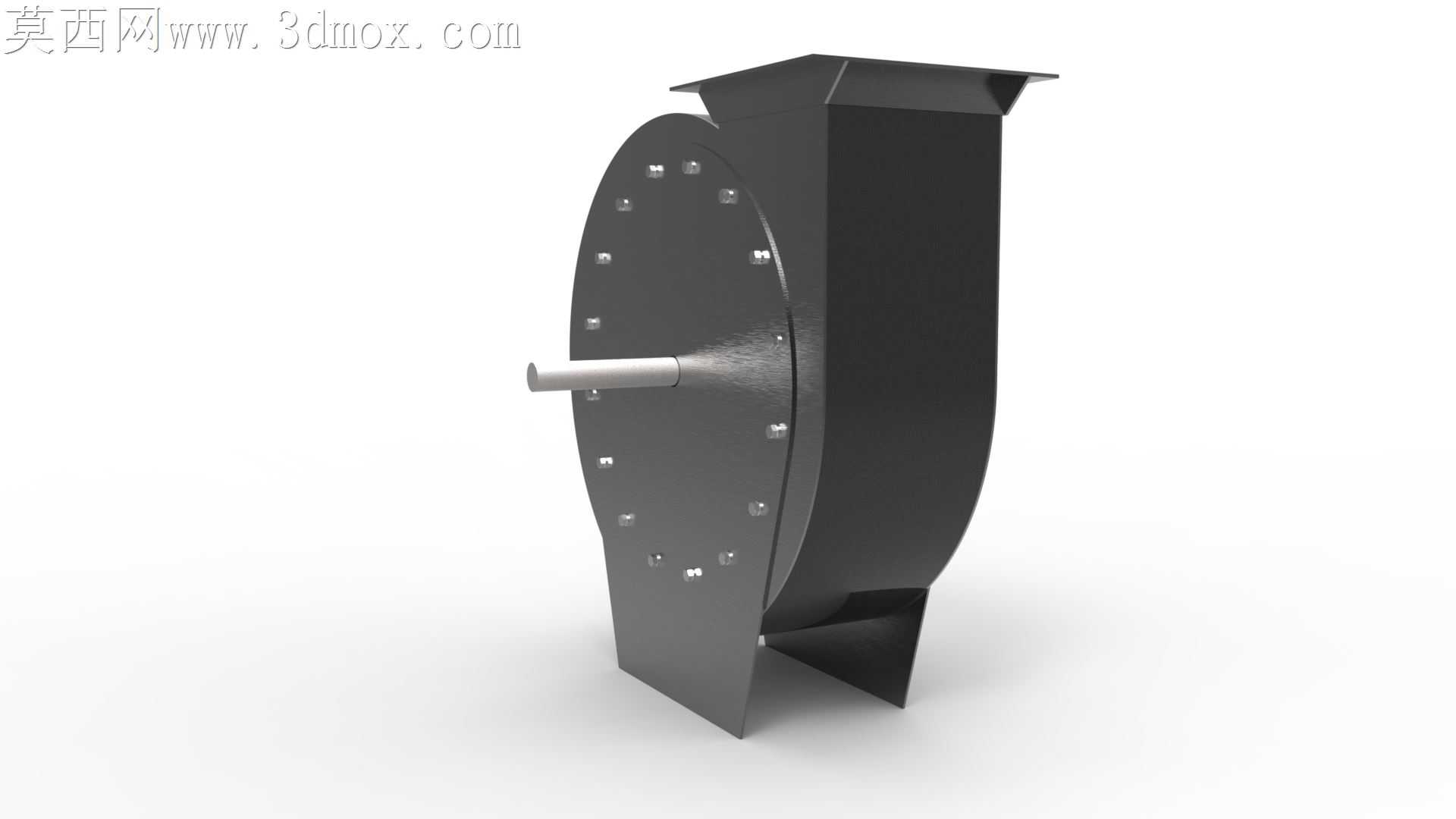

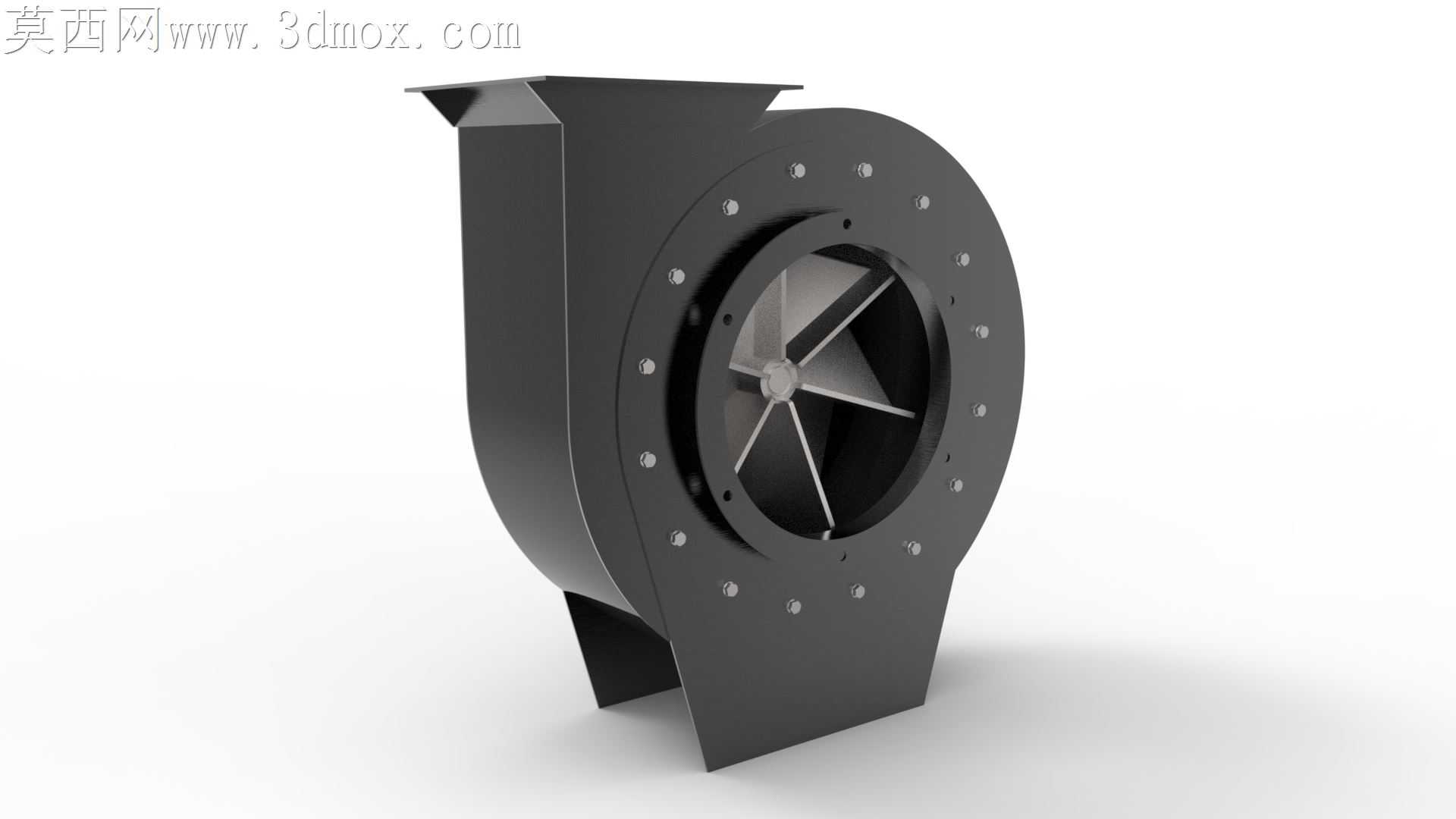

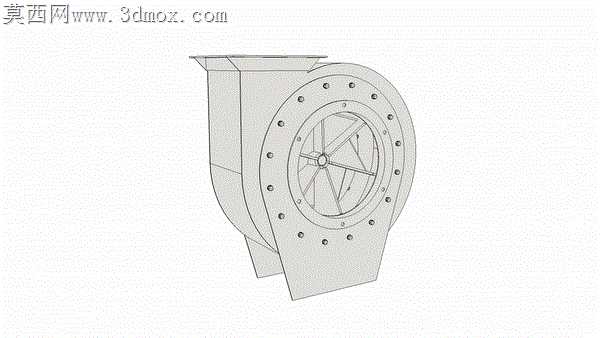

蜗壳板材折弯后的拼焊位置，特意避开了法兰安装孔的排布区间，避免焊缝热影响区叠加钻孔应力，造成安装面后期形变漏风。进风口端的法兰环采用整圈等距螺栓孔布局，孔位距法兰外沿的留边量统一控制在1.2倍螺栓直径，既给现场配钻、后期加装密封垫片留足操作空间，也不会因留边过宽造成材料浪费。叶轮的六片后倾叶片和中心轮毂的连接位，做了小圆弧过渡处理，没有采用直角拼接结构，直角拼接在高速运转时容易在焊缝根部形成应力集中点，长期受交变气流冲击会出现焊缝开裂，圆弧过渡能把局部应力峰值降低四成左右，同时减少叶片入口处的气流紊流，降低运转时的气动噪音。蜗壳的上下两个支撑脚没有直接焊在蜗壳圆弧最低点，而是向出风口方向偏移了15度，这个偏移量是结合整机重心位置测算的，设备落地后重心刚好落在两个支撑脚的中心连线内侧，不会出现运行时因叶轮转动扭矩带动机身晃动的问题，支撑脚的底面预留了2mm的铣削加工余量，焊接完成后再统一铣平安装面，抵消焊接变形带来的平面度误差，保证和安装基座贴合紧密，减少震动传导。出风口的方管接口和蜗壳主体的连接位，做了向内收的导流斜边，气流从蜗壳甩出进入出风口时，不会在接口直角处形成涡流堵压，能有效降低出风口的动压损失。叶轮中心的轴孔配合公差选了过渡配合，轴孔端面额外加了一圈止口结构，和电机轴端的定位台贴合后，能保证叶轮的径向跳动量控制在允许范围内，避免运转时出现动平衡失衡的问题，止口的深度刚好覆盖电机轴端的定位段，不会出现叶轮装不到位或者轴向窜动的情况。蜗壳侧面的检修盖板和壳体之间的密封槽，开在盖板内侧而不是壳体上，加工时只需在平板盖板上铣槽即可，不用在弧形蜗壳壁上做曲面铣削，大幅降低加工难度，密封槽的宽度比选用的密封胶条直径大0.5mm，胶条嵌入后不会因挤压溢出到流道内部，也不会出现密封不严的问题。
