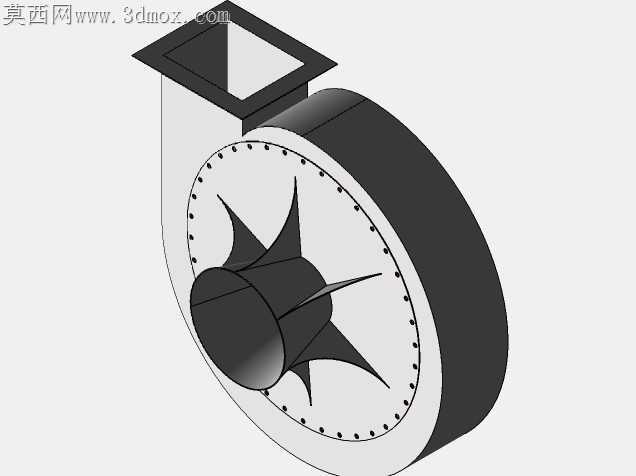

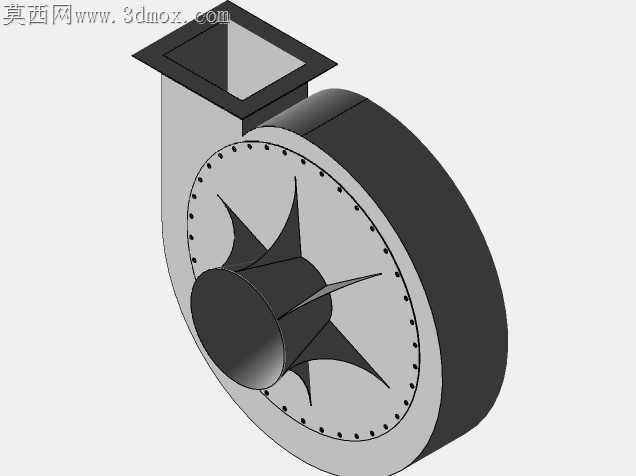

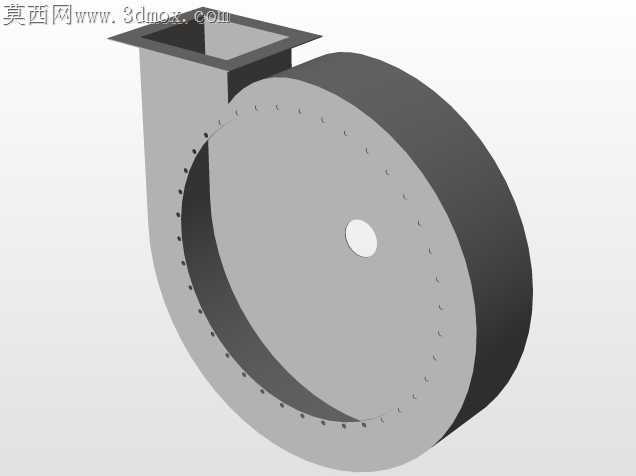

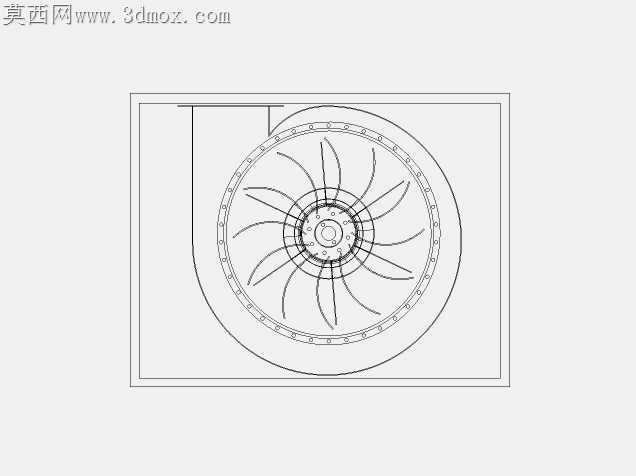

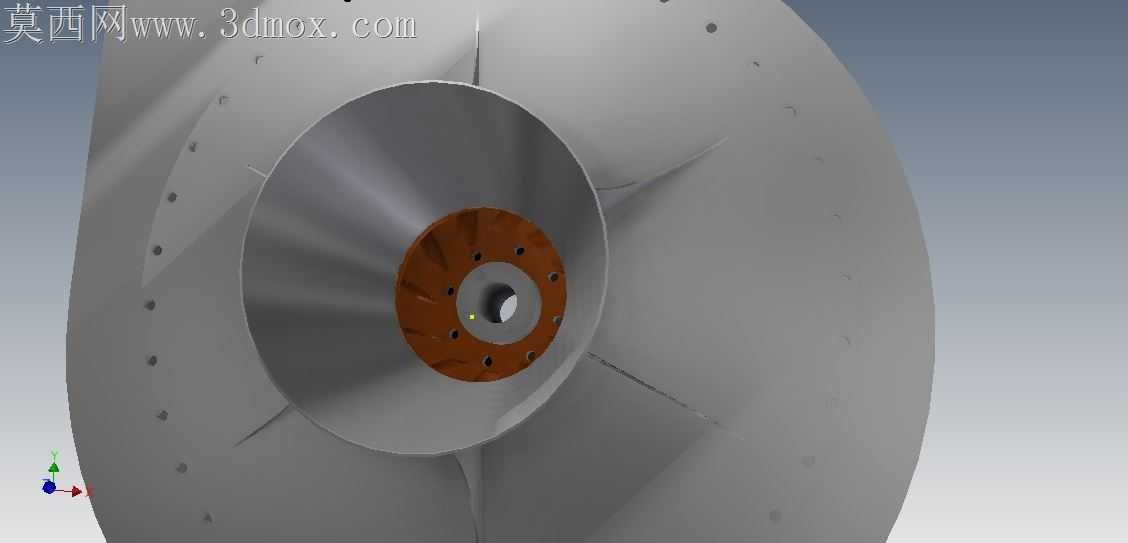

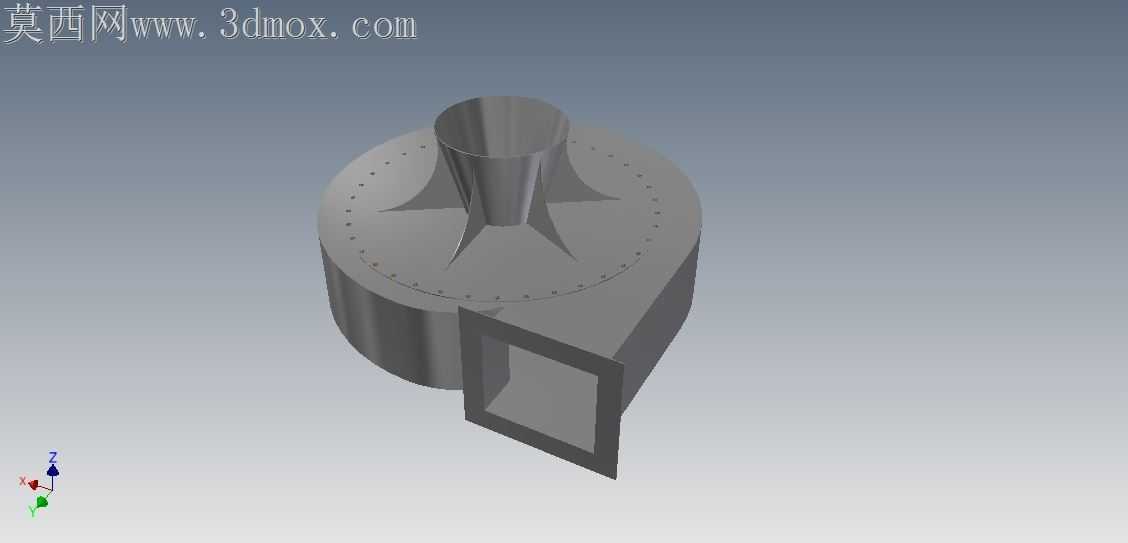

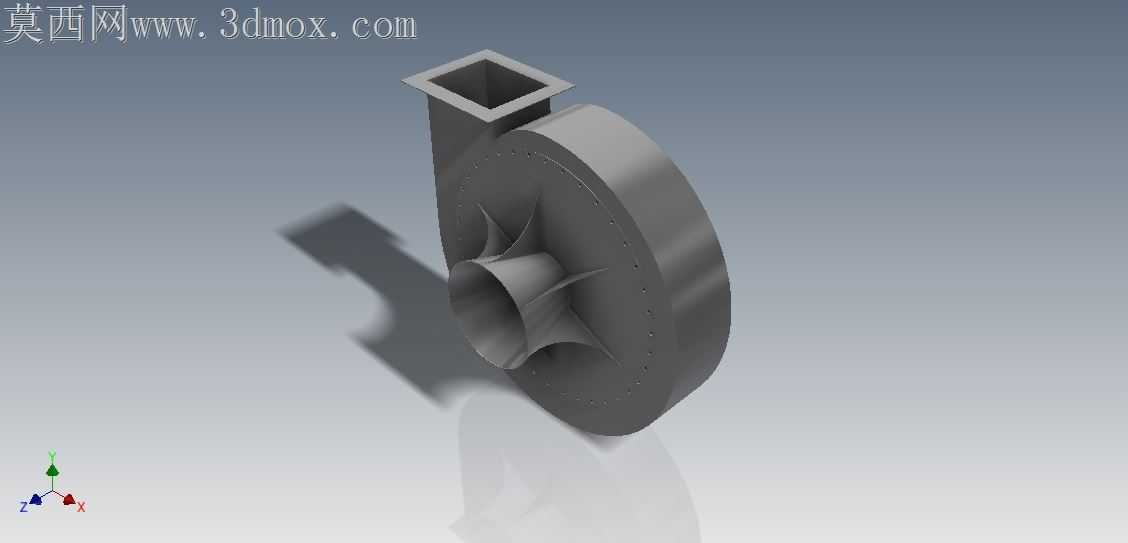

750mm不锈钢离心鼓风机结构设计

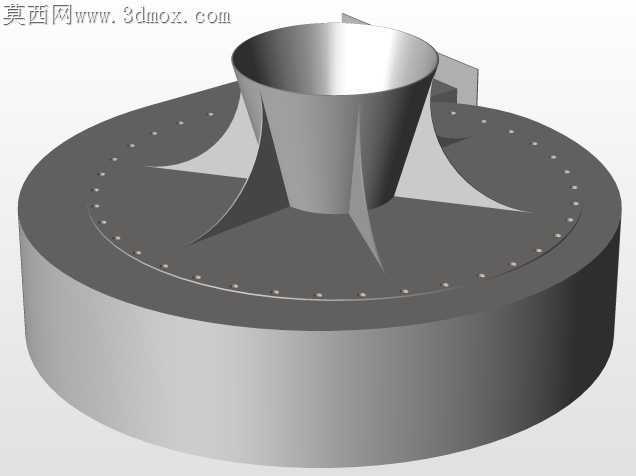

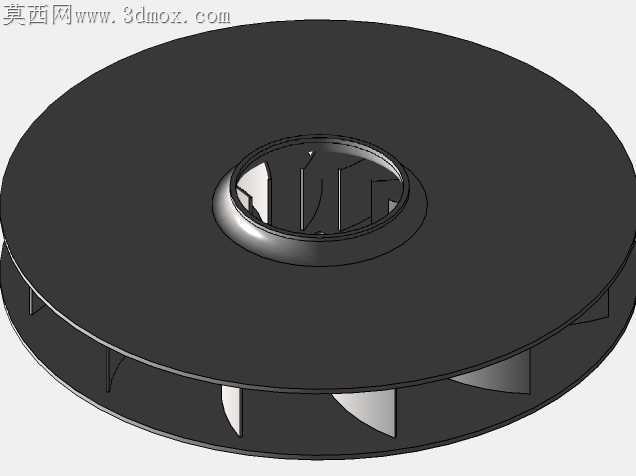

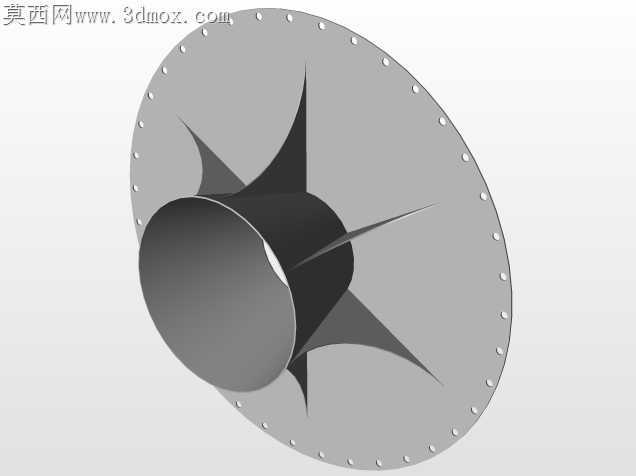

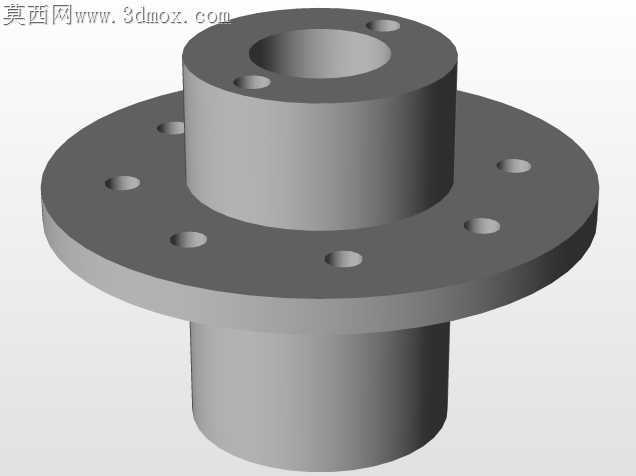

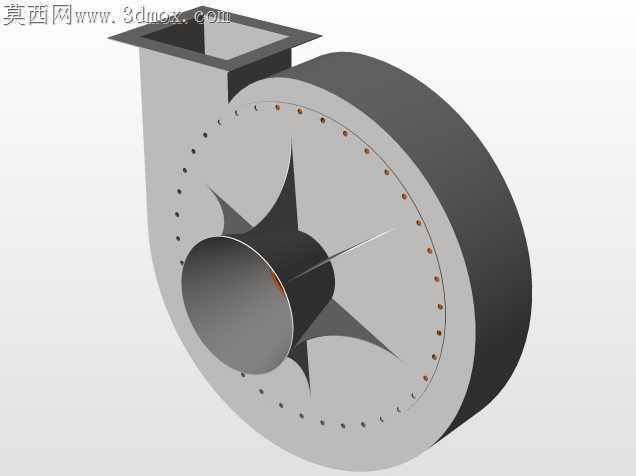

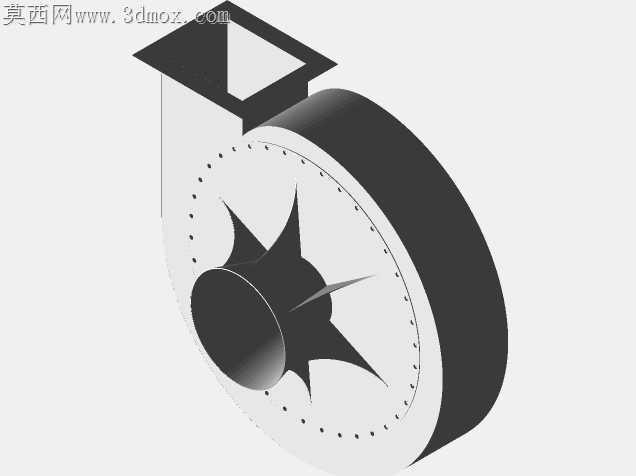

不锈钢材质的离心鼓风设备在含湿、含弱腐蚀介质的送风场景里，常出现蜗壳焊缝应力开裂、叶轮动平衡失准的加工痛点，这款750mm规格的鼓风机在结构适配加工落地的层面做了不少针对性调整。蜗壳的型线没有采用常规等厚板卷焊的粗放设计，变曲率的流道壁面预留了3mm的铣削余量，卷制前的板材下料就做了坡口预切，避免后期焊接时焊料堆积挤占流道截面，方形出风口的法兰边做了外翻式折边，和蜗壳主体的连接采用连续满焊后再做平面铣平，既保证法兰连接的密封面平面度控制在0.1mm以内，也能减少焊接热变形带来的出风口偏斜问题。叶轮部分的前盘曲面做了分段式曲率过渡，靠近进风口的圆弧段和叶片前缘的衔接处没有留尖锐棱边，铣加工时可以用球头刀一次走刀成型，减少后续抛光的工作量，叶片和后盘的连接位置做了0.5mm的沉台设计，焊接时叶片可以直接卡入沉台定位，不用额外做工装夹具固定，能把叶片安装角的误差控制在±0.2°以内，避免后期动平衡校正时去除过多材料破坏叶轮强度。进风口的集流器采用了和蜗壳分体式的装配结构，配合面做了H7/h6的间隙公差，装配时可以微调集流器和叶轮进口的同轴度，避免运行时出现气流摩擦异响，集流器的入口端做了圆弧翻边，能减少进气端的涡流损失，提升鼓风效率。蜗壳侧面的轴承座安装面做了加厚凸台，凸台和蜗壳壁面之间加了三角加强筋，避免皮带传动时的振动传导到蜗壳引发壁面共振，加强筋的位置特意避开了蜗壳内部的流道区域，不会干扰气流的正常走向。考虑到不锈钢材质焊接后易出现晶间腐蚀的问题，所有焊缝位置都做了酸洗钝化的预留工艺空间，流道内壁的焊缝打磨至和壁面齐平，减少气流流动时的阻力损失，也避免积尘挂垢影响长期运行的稳定性。叶轮的轮毂位置做了锥孔设计，和电机轴的配合采用键连接加锁紧螺母的固定方式，锥面的贴合面积要求达到85%以上，能传递更大的扭矩，避免高速运行时叶轮出现轴向窜动。
