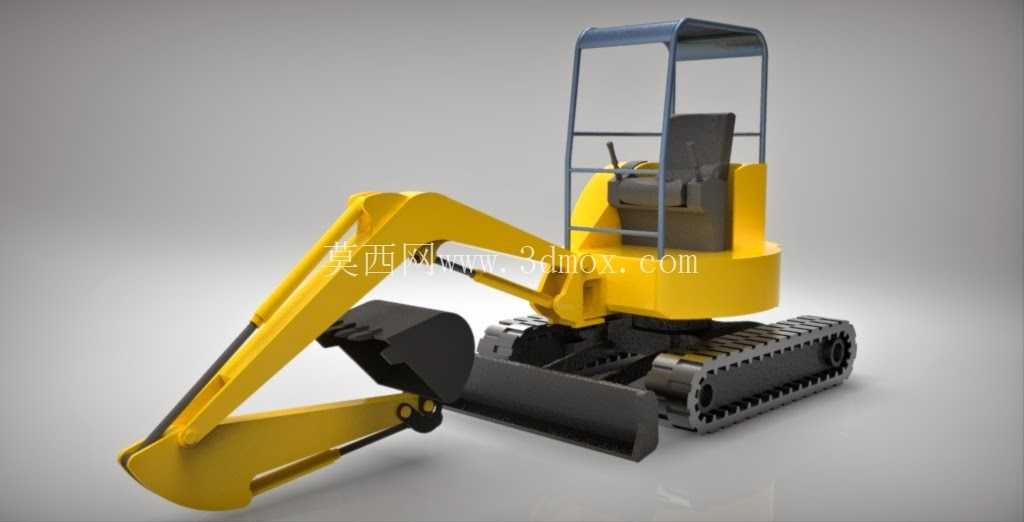

微型履带式小型挖掘机结构三维建模

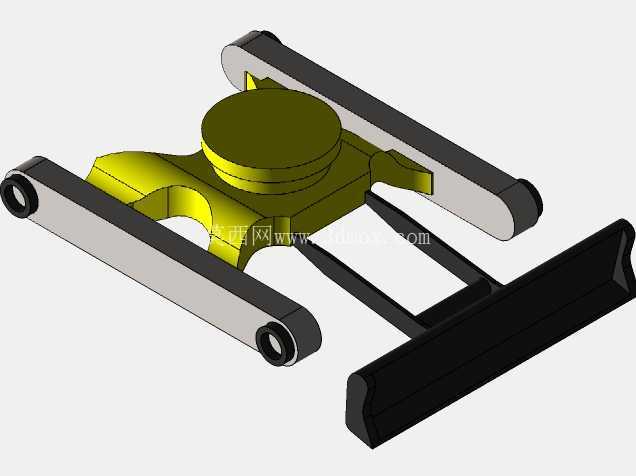

　　这款微型履带挖掘机的三维建模，完全围绕狭小空间作业的实际工况展开设计，首先从作业场景适配来看，这类设备主要面向庭院改造、室内拆除、园林苗木移栽、市政管线抢修这类大型挖掘机无法进入的狭窄作业面，建模过程中优先约束了整机的回转半径与机身宽度，确保设备能在宽度不足1.2米的通道内完成转向与作业动作，避免出现作业时剐蹭周边墙体或管线的问题。从功能结构拆分来看，建模完整还原了行走机构、回转平台、工作装置、操纵系统、推土板五大核心模块，履带部分采用橡胶履带的结构建模，兼顾了硬质路面行走时不破坏地面铺装的需求，履带张紧机构、支重轮、驱动轮的装配关系完全按照实际小型挖机的传动逻辑搭建，驱动轮的齿形与履带啮合间隙预留了实际装配的公差范围，避免建模时出现干涉问题。回转平台部分采用无尾回转的结构设计思路，也就是平台回转时尾部不会超出履带的宽度边界，这一设计完全适配靠墙作业、沟槽内作业的场景，建模时特意校核了平台最大回转角度下的尾部轮廓，确认在任意回转位置都不会与履带侧方的障碍物发生碰撞，同时平台上的操纵座椅、防护顶棚的安装位置也做了人机工程的适配，座椅的前后调节行程、操纵杆的布置高度都参考了实际操作人员的操作习惯，避免出现操作时肢体活动空间不足的问题。

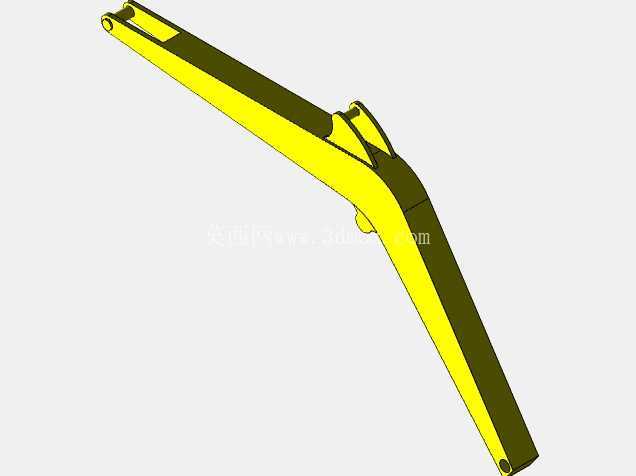

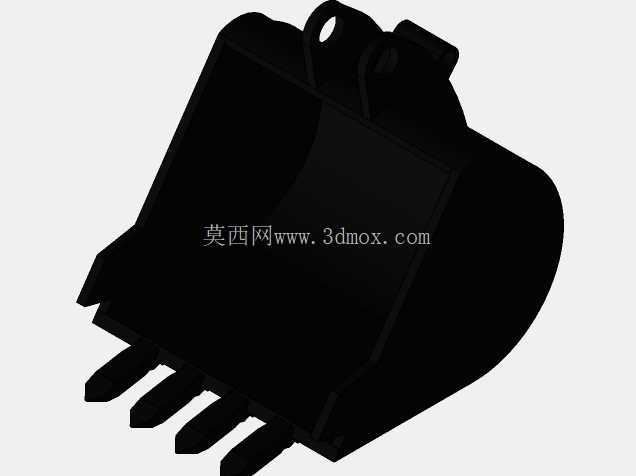

　　工作装置部分采用动臂、斗杆、铲斗的三段式铰接结构，建模时完整还原了各铰接点的销轴连接结构，以及对应的液压油缸安装位，动臂的偏转角度、斗杆的收放行程、铲斗的挖掘角度都按照实际小型挖机的作业参数做了运动仿真校核，确保最大挖掘深度、最大卸料高度都能满足狭小空间的土方作业需求，铲斗的斗容按照微型设备的作业效率设定，适配小范围土方转运、沟槽开挖的作业量，避免斗容过大导致整机倾翻力矩超标。前端的推土板结构，建模时不仅还原了推土板的外形，还预留了推土板升降油缸的安装位置，推土板的宽度与整机履带宽度保持一致，既可以在作业时稳定机身，也能完成场地平整、少量土方推平的辅助作业。

　　从安装边界来看，整机的高度在顶棚安装完成后控制在2.2米以内，能够顺利进入常规的室内空间、低矮厂房作业，整机重量控制在1吨级范围内，方便通过小型货运车辆转运，甚至可以通过简易吊装设备完成上下楼的转运作业。建模过程中对所有液压管路的走向也做了初步的排布预留，避免管路在动臂、斗杆动作时出现拉扯、挤压的问题，各结构件的壁厚参考了实际小型挖机的焊接结构件参数，在保证结构强度的前提下尽可能控制整机重量，降低行走和回转时的能耗。

　　另外，建模时特意区分了焊接结构件、外购标准件的不同建模精度，结构件部分完整保留了焊接坡口、安装孔位的细节，方便后续直接导出工程图进行生产加工，标准件部分比如销轴、螺栓、座椅、操作手柄则采用通用模型装配，减少不必要的建模工作量，同时也符合实际设备生产时的零部件采购逻辑。整个模型的装配层级按照实际设备的装配流程划分，从行走底盘子装配、回转平台子装配、工作装置子装配到总装，层级清晰，方便后续做结构修改、运动仿真或者渲染出图，各部件之间的装配约束完全按照实际的连接关系设置，没有过约束或者欠约束的问题，能够直接用于虚拟作业场景的搭建，或者作为小型挖掘机改型设计的基础模型使用。
