JCB反铲装载机动臂液压操纵结构

　　在小型土石方作业、市政管网抢修、厂区零散物料转运场景里，JCB系列反铲装载机的作业灵活性一直被一线施工团队认可，这套液压控制器操纵杆组件，直接决定了动臂、铲斗的动作响应精度与操作手感，是整机作业系统里直接关联施工效率的核心操控部件。不同于大型挖掘机的先导式操控布局，适配3DX这类机型的操纵组件，需要兼顾反铲作业与装载作业的双向操控逻辑，在结构设计上要同时匹配两组液压回路的压力反馈，避免操作时出现动作迟滞或者窜油问题。

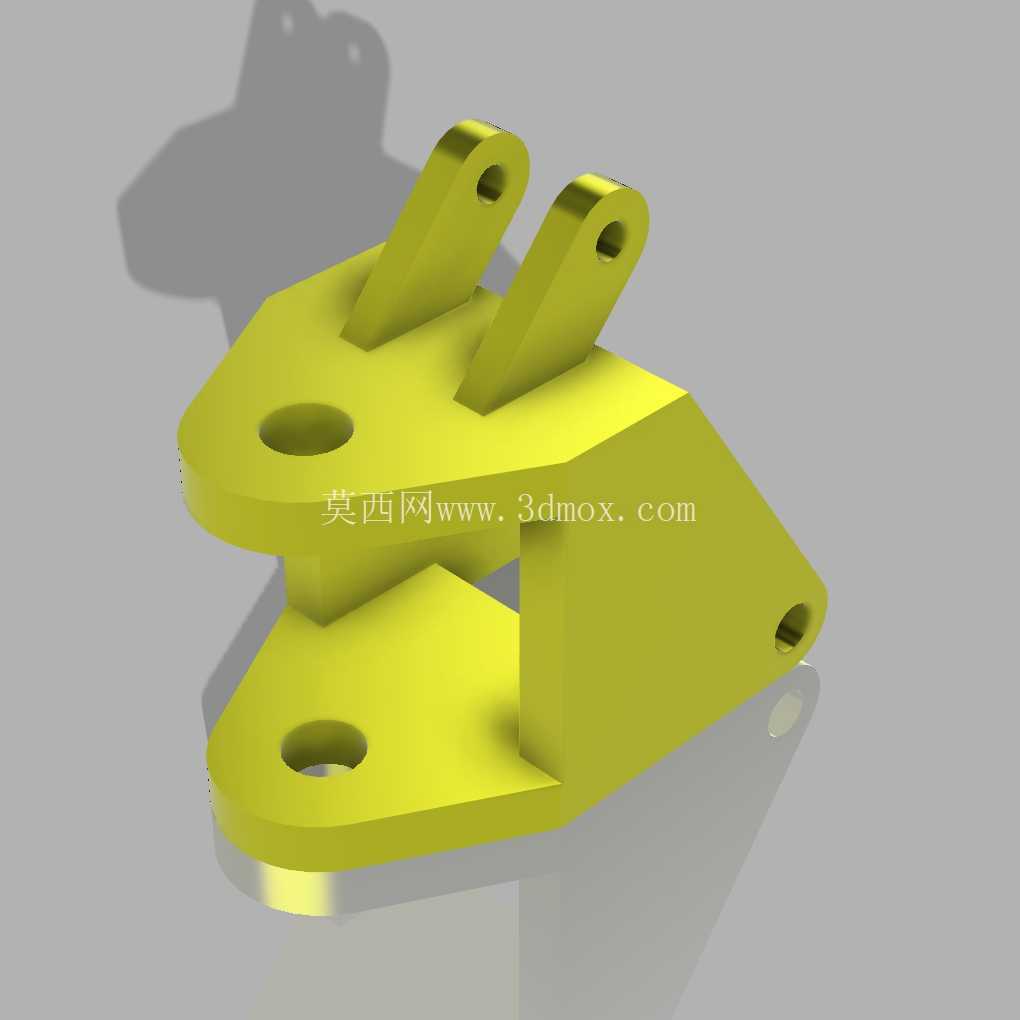

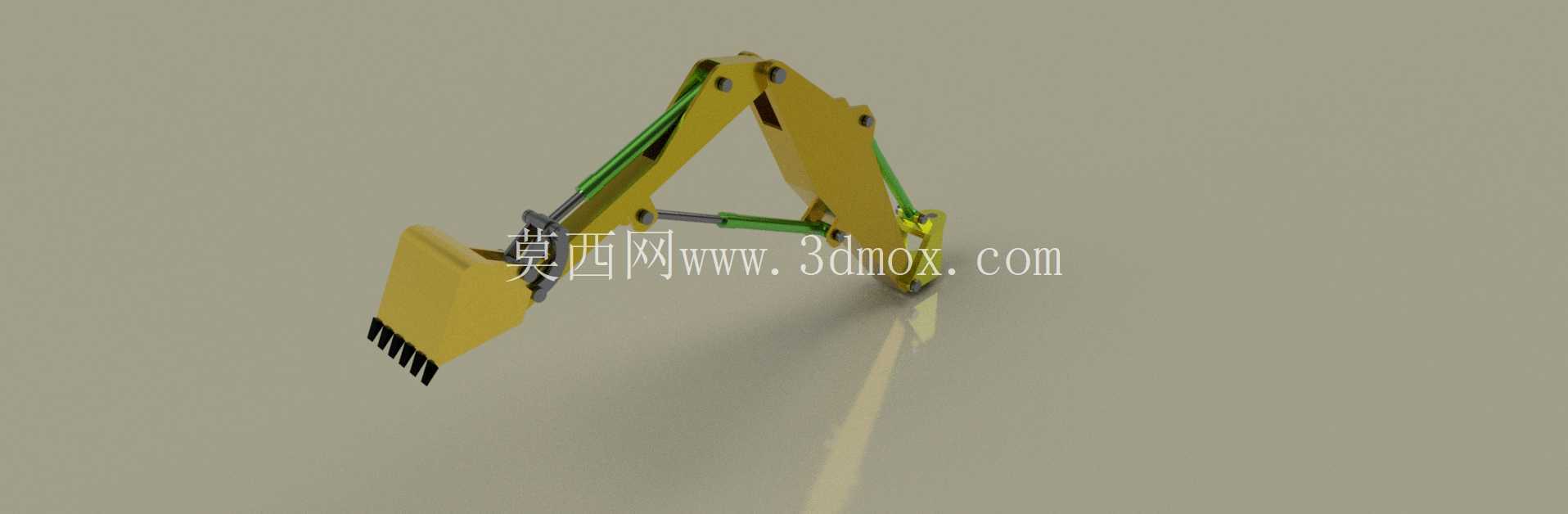

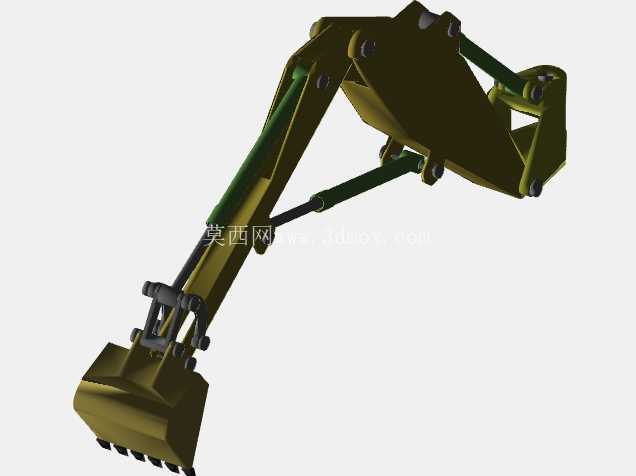

　　从实际作业场景来看，这类操纵组件长期暴露在高粉尘、频繁振动的工况下，铰接位置的间隙控制直接影响操作虚位大小，建模时对每个销轴的配合公差都做了对应还原，动臂部分的连杆比例严格按照实车的作业半径参数设置，举升极限位置的铲斗倾角、收斗角度都和实车作业边界保持一致，能直观模拟出从地面挖掘到高位卸料的全行程动作轨迹。设计这套结构的时候，首先要考虑的是操纵力的传递效率，液压管路的排布沿着动臂的加强筋位置走线，既避免作业过程中物料磕碰油管，也能减少管路弯折带来的压力损失，每个铰接点的衬套安装位都预留了足够的润滑脂加注空间，对应实际维保过程中的日常保养需求。

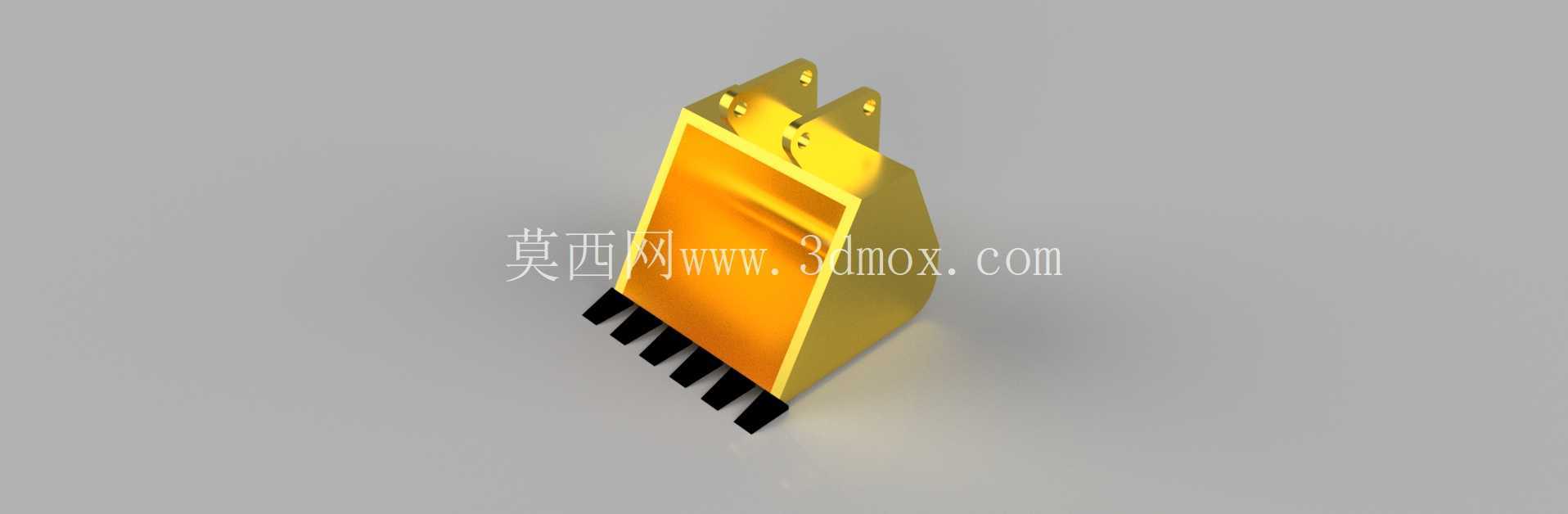

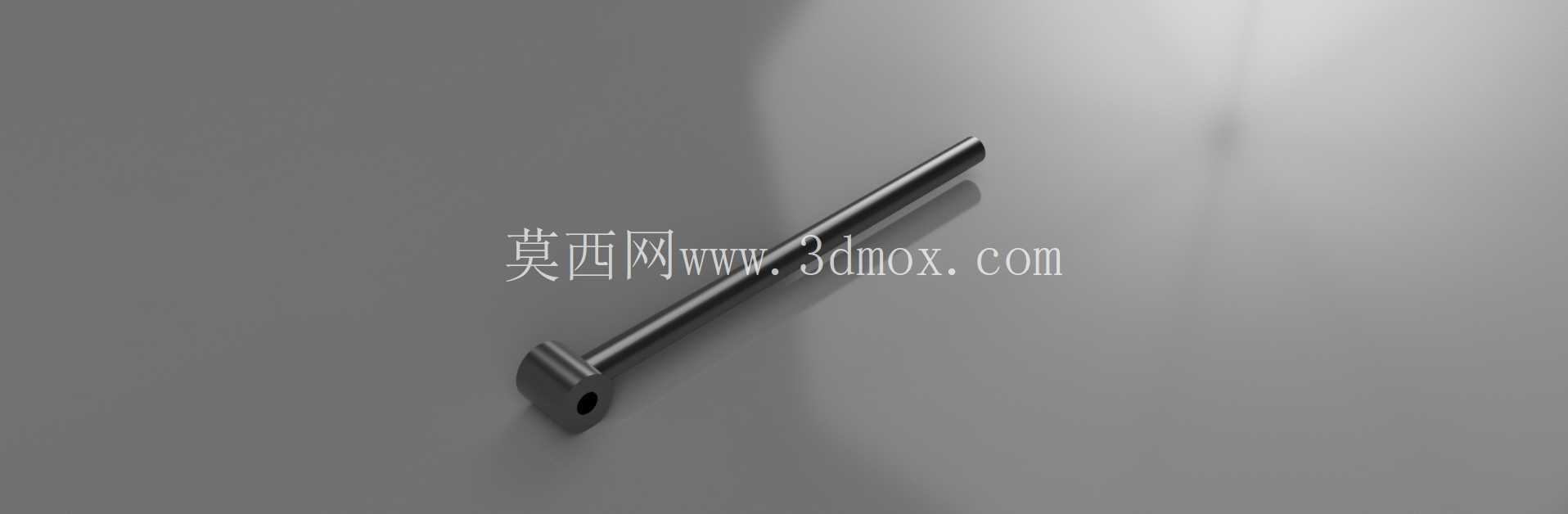

　　从安装边界来看，整个动臂组件的根部铰接孔位和机身转台的连接尺寸完全匹配实车参数，不需要额外做转接结构就能完成虚拟装配，铲斗斗齿的排布角度兼顾了挖掘切入力和物料卸净率，斗背的弧度设计能减少粘土附着，在土方作业时能有效降低提升过程中的物料撒漏。操纵杆的连接铰点位置做了力臂优化，操作时的行程和液压阀的开启行程完全对应，轻推操纵杆就能实现动臂的平稳举升，大幅度动作时也不会出现液压冲击带来的整机晃动，对于刚接触这类设备的操作手来说，也能快速上手掌握动作节奏。

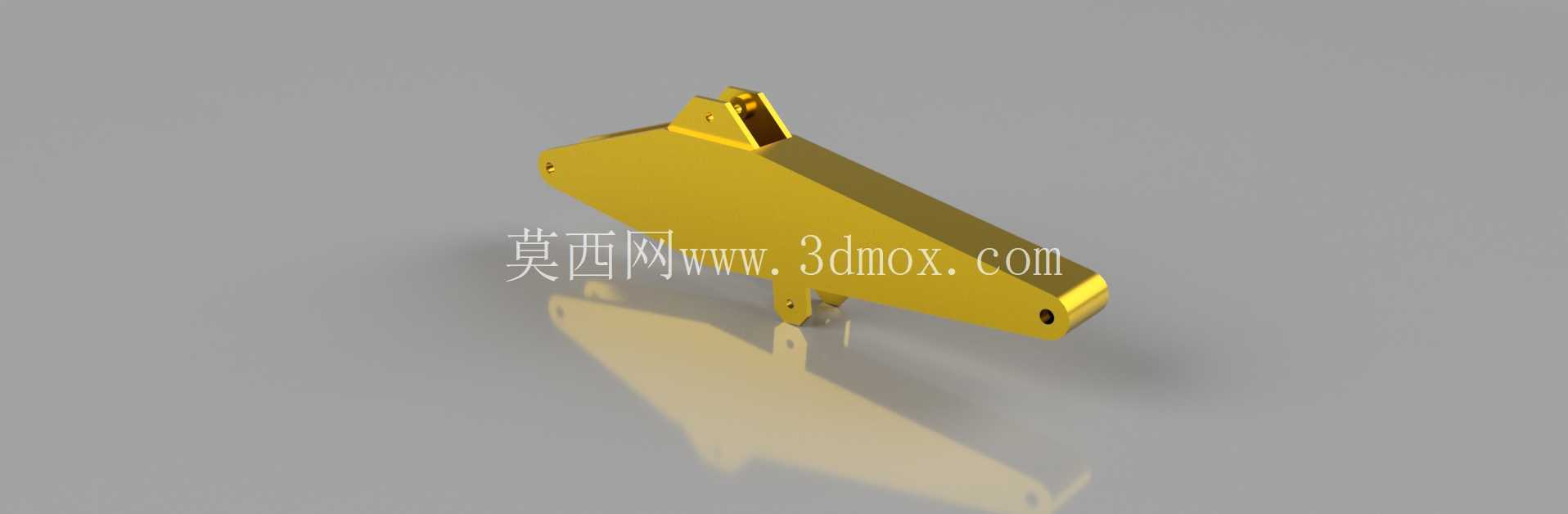

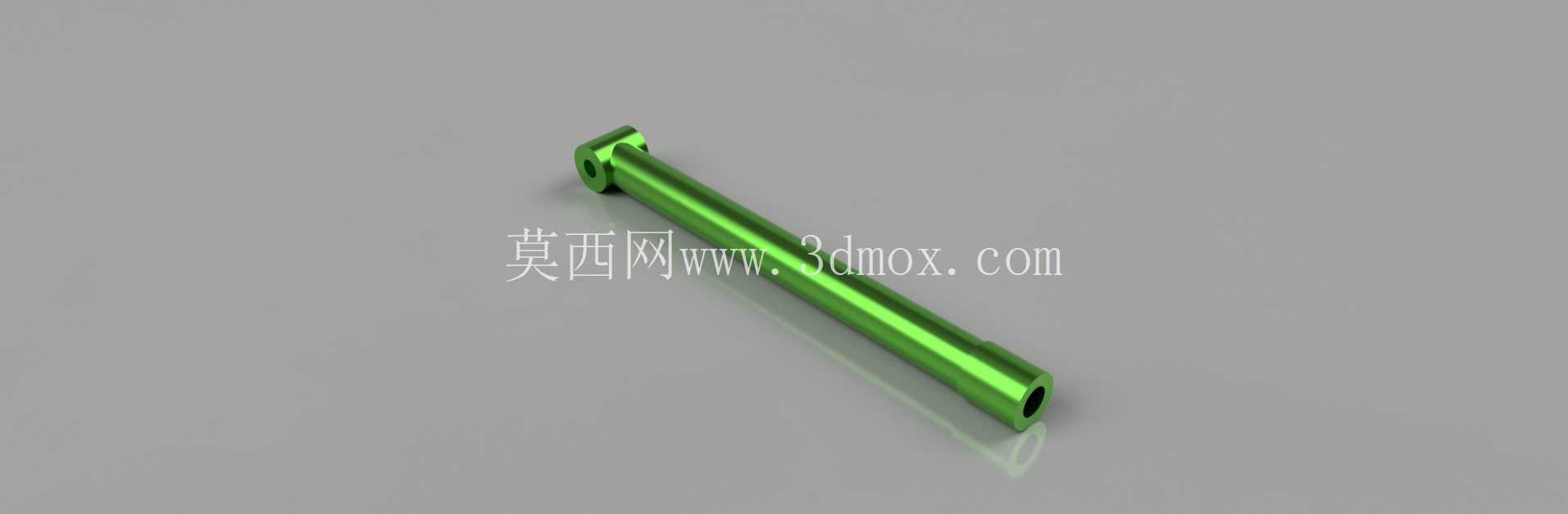

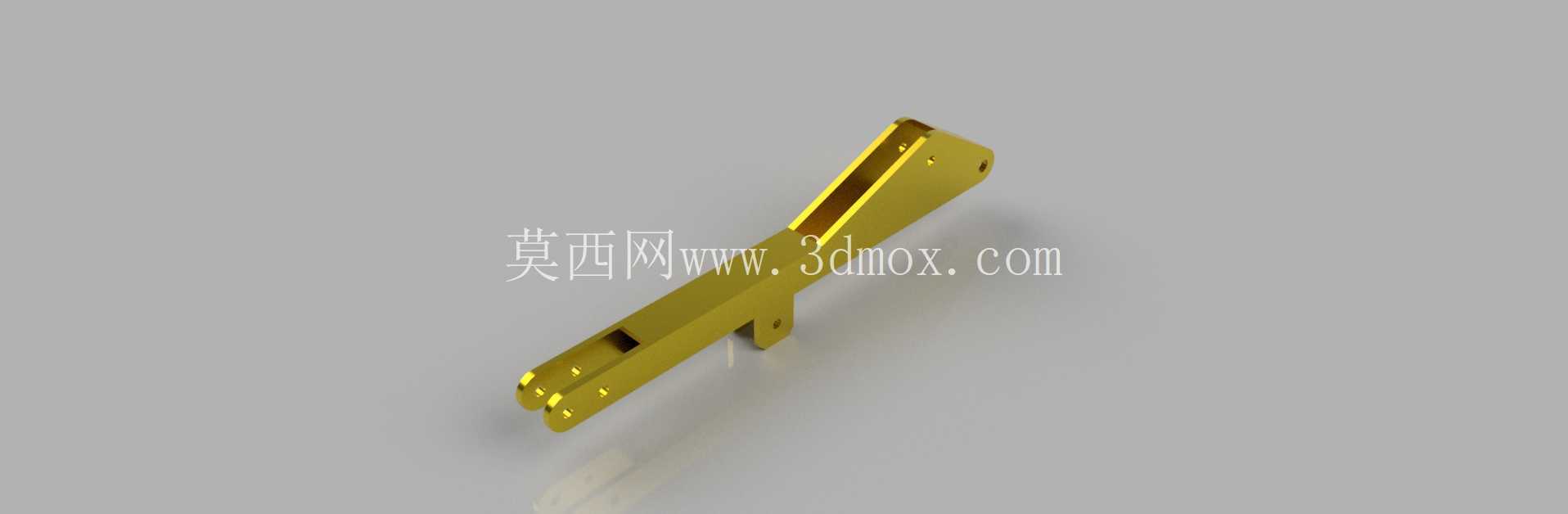

　　在结构细节上，动臂的箱型截面厚度按照不同受力段做了区分，根部受力最大的位置板材厚度更大，向铲斗方向逐渐过渡到合理厚度，既保证了重载挖掘时的结构强度，也不会因为冗余重量增加整机的负载消耗，液压油缸的铰接位置经过多轮受力验算，在挖掘作业遇到硬土层时，油缸的推力输出能最大化传递到斗齿位置，不会出现力臂角度不合理导致的挖掘力不足问题。这套模型完整还原了组件的所有装配关系，每个零件的连接方式、相对运动轨迹都和实物保持一致，不管是做整机的运动仿真验证，还是做操纵系统的液压匹配计算，都能直接作为结构参考使用，也能帮助新入行的结构设计人员快速理解这类装载挖掘两用设备的工作装置布局逻辑，搞清楚动臂、连杆、油缸、铲斗之间的运动配合关系，避免在后续改型设计时出现动作干涉、作业半径不达标的问题。
