迷你赛车悬架与转向集成系统结构设计

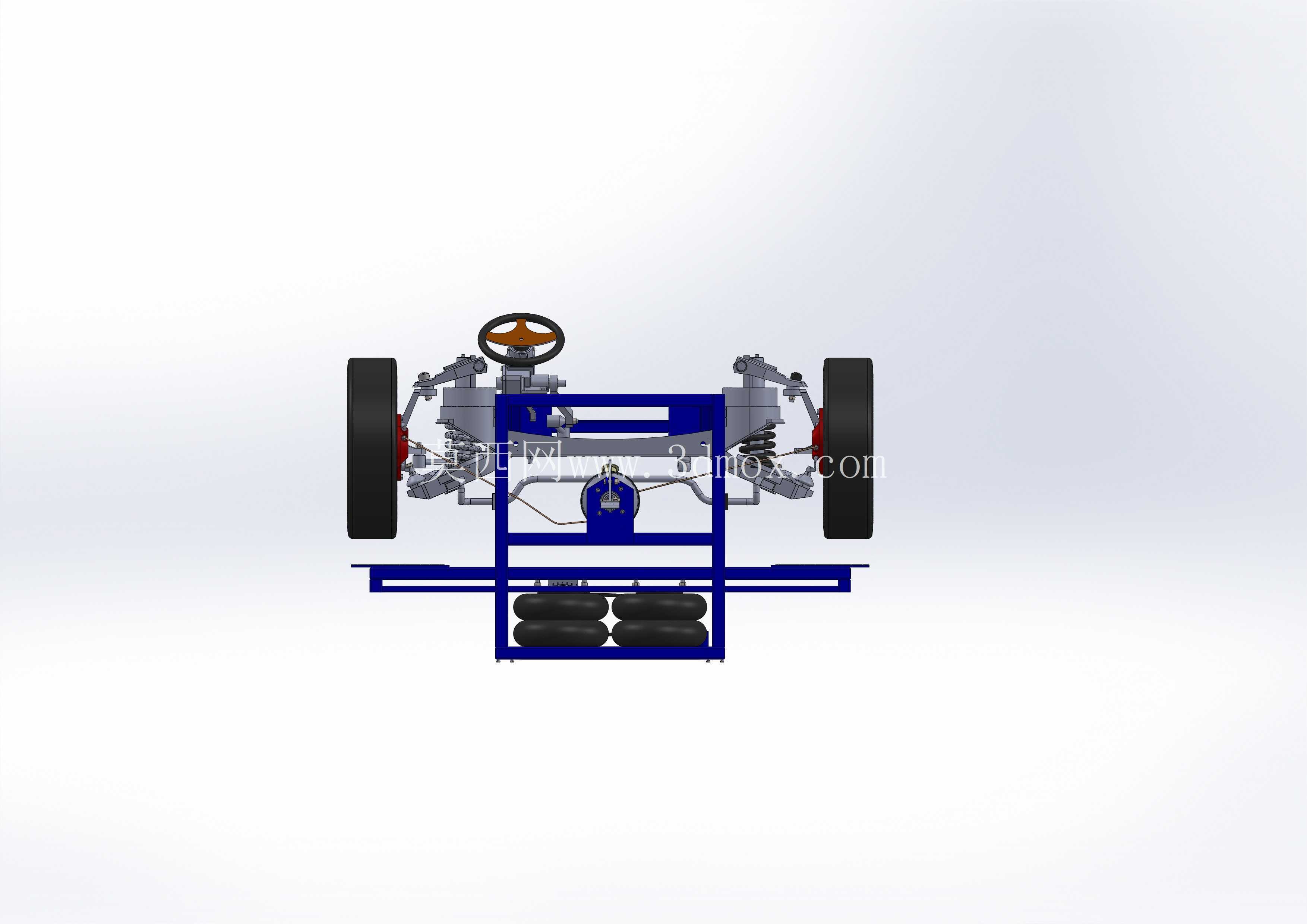

这套针对小型竞速类迷你赛车开发的底盘行走核心总成，覆盖了从轮端承载到转向执行的完整功能链路，在小型场地竞速、教学实验平台、大学生方程式赛车原型验证等场景中都有明确的应用价值。不同于民用乘用车的悬架转向布局，迷你赛车的底盘布置空间极其有限，轮距、轴距的预留边界通常仅为常规乘用车的三分之一到四分之一，这就要求在结构设计阶段必须把悬架臂、转向连杆、轮组、甚至配套的驱动执行元件做高度集成化处理，避免出现部件干涉、运动行程不足的问题。

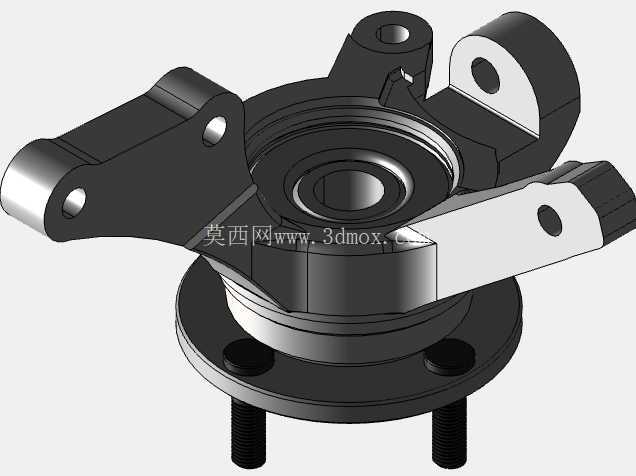

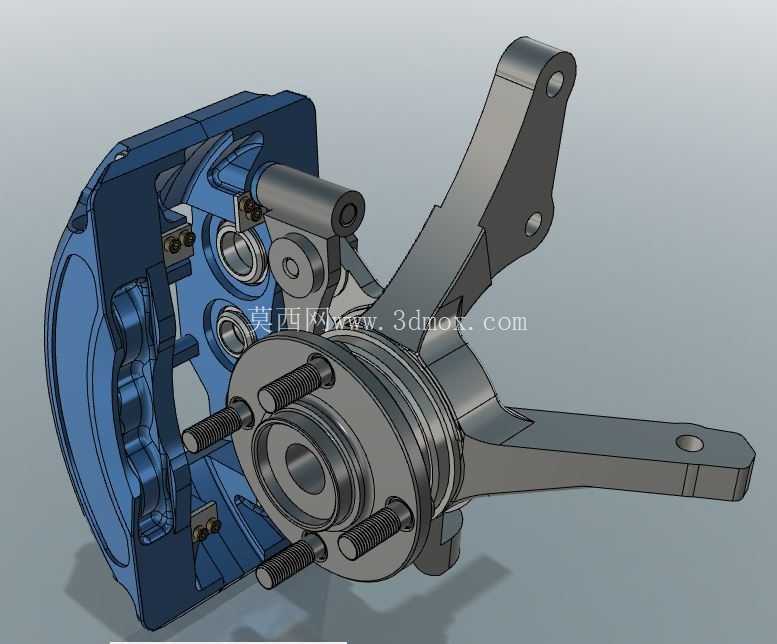

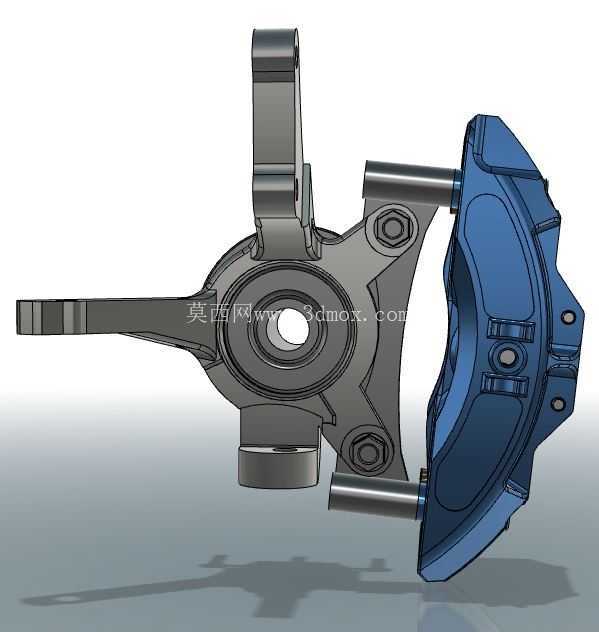

从功能实现逻辑来看，这套总成首先要满足轮端的承载需求，悬架臂采用多杆式布局，能够在车辆过弯产生侧倾、经过颠簸路面时，为车轮提供合理的跳动自由度，同时保证轮胎接地面始终保持最优的接地角度，避免抓地力大幅流失。转向连杆的铰接点位置经过反复校核，在转向动作过程中，左右轮的转角差符合阿克曼几何特性，能够减少转向过程中的轮胎滑动磨损，同时降低转向操作所需的力矩，让转向响应更直接。轮组部分集成了轮毂、轴承、制动安装位，不需要额外做转接设计就能直接适配迷你赛车常用的小尺寸竞速轮胎，轮端的安装法兰定位基准统一，装配时不需要额外做配磨调整，能有效缩短整车装配的调试周期。

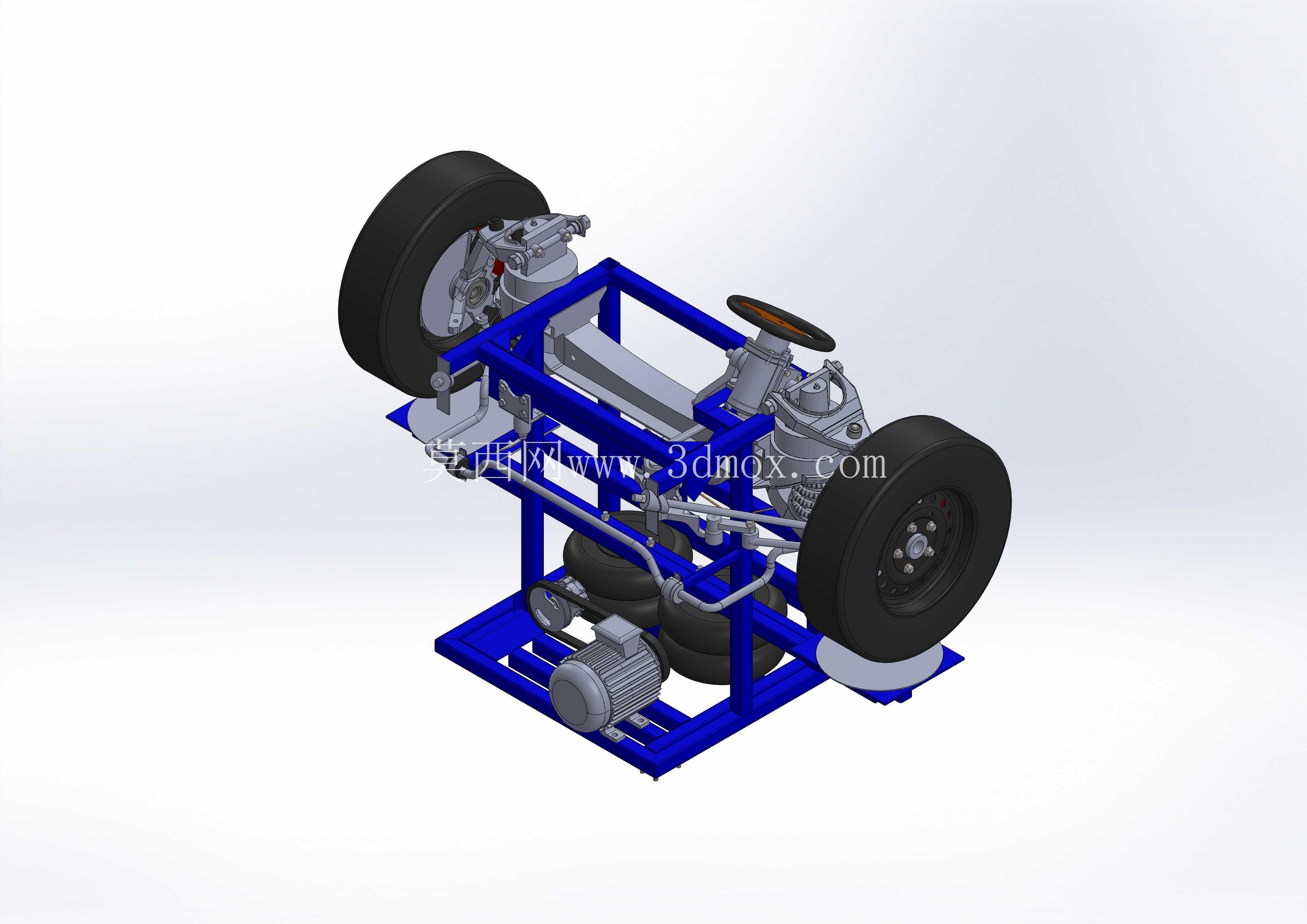

设计思路上，这套结构没有盲目追求复杂的可调结构，而是优先保证结构刚性与运动可靠性，主支撑框架采用标准矩形钢管焊接成型，所有铰接点都预留了耐磨衬套的安装位置，能够承受迷你赛车在竞速场景下的交变冲击载荷，不会因为频繁的颠簸、转向冲击出现铰接点松旷、结构变形的问题。转向操纵端直接集成在框架上部，转向柱的倾斜角度符合小型赛车的驾驶坐姿，不需要额外做转接支架就能固定方向盘，转向器的传动比设定偏向直接的操控反馈，转动方向盘时轮端的响应延迟被控制在极小范围内，符合竞速类车辆的操控需求。

在安装边界层面，这套总成的框架底部预留了标准的安装孔位，能够直接固定在迷你赛车的主车架上，不需要对主车架做额外的切割、焊接改造；整体横向宽度控制在迷你赛车常规轮距范围内，车轮跳动到上极限位置时，轮胎上沿不会与车架、车身覆盖件发生剐蹭；转向连杆在全行程转动过程中，与悬架臂、框架、驱动线束的间隙都预留了足够的安全余量，即使在最大转向角、车轮最大跳动的极限工况下，也不会出现部件运动干涉。配套的驱动元件安装位直接集成在框架下部，能够适配小型低压驱动电机，动力输出端可以通过链传动或者带传动直接连接轮端，不需要额外设计电机安装支架，进一步压缩了底盘的布置空间。

对于机械设计教学、车辆动力学实验场景而言，这套结构把抽象的悬架几何、转向几何原理转化为了可直接观察、可动手调试的实体结构，学习者可以通过调整悬架臂的安装位置、转向连杆的长度，直观观察车轮定位参数、转向转角特性的变化，相比纯理论教学更容易理解核心原理。在小型娱乐类迷你赛车的量产开发场景中，这套集成化结构能够大幅减少底盘零部件的数量，降低装配复杂度，同时统一的安装基准也能减少后期维保的替换成本，不需要针对每个部件单独做定位校准。结构上所有受力部件的截面尺寸都经过载荷校核，在满足轻量化要求的前提下，保证了足够的抗冲击、抗疲劳性能，即使在连续颠簸的场地赛道上长时间行驶，也不会出现结构开裂、铰接点失效的问题。
