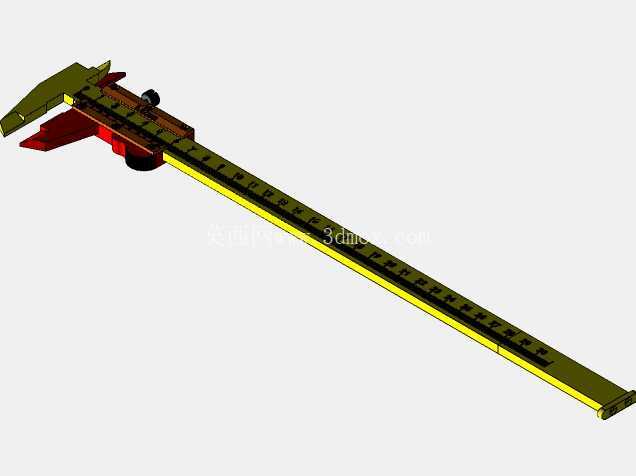

300毫米量程可3D打印游标卡尺结构设计

这款300毫米量程的游标卡尺采用适配3D打印工艺的结构设计，可直接通过FDM或光固化3D打印设备完成主体零件制作，无需复杂的机加工工序，适合教学演示、创客场景以及非高精度要求的日常长度测量使用。从实际应用场景来看，这类打印式卡尺可用于中小学创客教育课堂的测量工具自制教学，帮助学生理解游标卡尺的读数原理与机械结构组成；也可作为3D打印爱好者自制工坊的常备辅助工具，完成模型零件的快速尺寸核验，或是在没有专业金属卡尺的临时作业场景下，完成对非金属零件、软质工件的尺寸测量，避免金属卡尺刮伤工件表面。

从功能特性来看，该卡尺保留了传统游标卡尺的核心测量功能，可实现外尺寸测量、内尺寸测量、深度测量三类基础测量需求，主尺与游标的刻度采用一体打印成型设计，无需后续粘贴刻度条，避免了刻度偏移带来的读数误差。尺身结构做了适配3D打印的优化，所有零件均采用无支撑或少支撑的打印朝向设计，打印时无需添加大量支撑结构，既减少了打印耗材的浪费，也降低了后处理的工作量，去除支撑后的表面经过简单打磨即可达到滑动顺畅的使用要求。

设计思路上，这款卡尺没有照搬传统金属卡尺的厚重结构，而是针对3D打印材料的力学特性做了结构调整：尺身主体采用加强筋布局，在保证整体刚性的前提下尽可能减小壁厚，降低打印耗材用量；游标与尺身的配合间隙预留了0.2毫米的打磨余量，使用者可根据自身打印机的精度误差，通过简单打磨调整滑动阻尼，既保证游标滑动顺畅无卡滞，又不会出现间隙过大导致的测量晃动问题。锁紧装置采用旋钮式结构，打印完成后配合标准螺丝即可实现游标位置的锁紧固定，方便测量后读取数值，避免游标移位造成读数偏差。测量爪的尖端做了0.5毫米的圆角处理，既避免了打印过程中尖端翘曲变形的问题，也能防止使用过程中尖锐边角划伤使用者，同时保证测量面的平面度满足日常测量的精度要求。

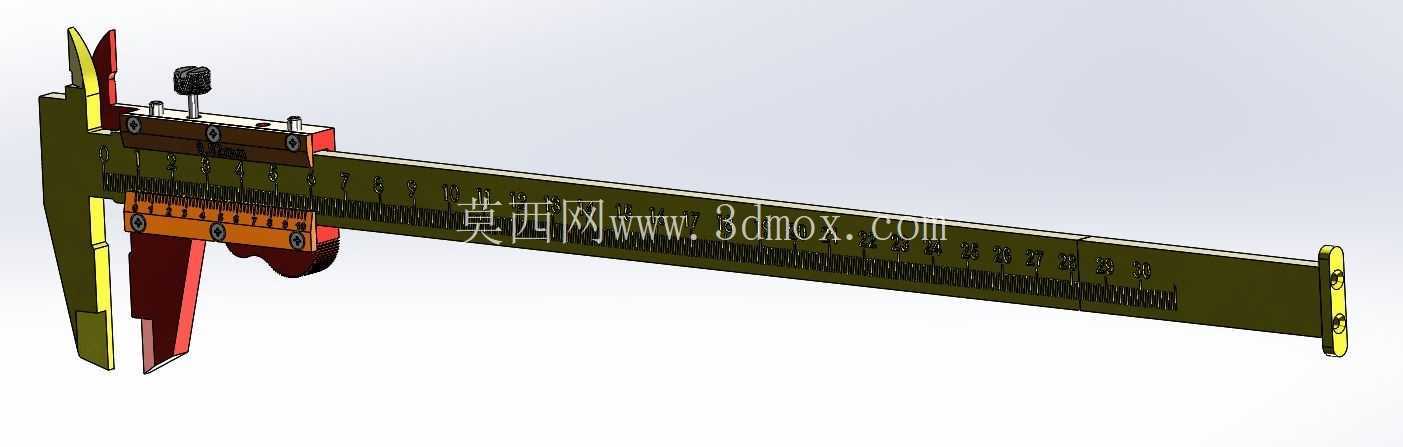

外形尺寸与安装边界方面，该卡尺总长度约340毫米，尺身宽度25毫米，整体厚度12毫米，常规桌面级3D打印机的成型尺寸均可满足打印需求，无需拆分零件即可一次性打印主尺部分。游标部分为独立打印零件，打印完成后直接卡入尺身即可完成装配，无需额外的粘接或紧固件连接，深度测量杆与游标为一体结构，装配后伸出长度与量程匹配，最大可测量300毫米的深度尺寸。内测量爪的开合范围与外测量爪的测量范围保持一致，量程覆盖0到300毫米，满足日常大多数小型零件的测量需求。尺身的刻度线采用凸起式设计，打印完成后可通过涂抹颜料填充刻度凹槽，提升刻度的辨识度，方便快速读数。需要注意的是，受3D打印材料的热胀冷缩特性以及打印精度限制，这款卡尺的测量精度无法达到工业级金属卡尺的标准，仅适用于精度要求在0.1毫米级别的非精密测量场景，不适合用于工业产品的出厂检验、精密零件加工测量等对精度要求较高的作业场景。在打印材料选择上，推荐使用PLA或PETG材料，这类材料打印难度低，收缩率小，成型后尺寸稳定性较好，能够保证卡尺的尺寸精度；若需要更高的耐磨性，也可采用ABS材料打印，但需要注意封闭打印腔室避免翘曲变形。装配时可在尺身与游标配合的接触面涂抹少量润滑脂，进一步提升滑动的顺畅度，延长卡尺的使用寿命。
