小型车床尾座数显位移测量改装结构

　　在小型台式车床的日常精密加工场景中，尾座套筒的进给位移精度直接决定了钻孔、铰孔、端面顶持加工的尺寸一致性，传统尾座依赖套筒外壁的蚀刻刻度读数，存在视差误差大、读数角度受限、进给量需要反复核对的问题，尤其在小批量精密零件加工时，频繁的刻度核对会大幅增加辅助工时，且容易因读数偏差造成零件尺寸超差。这套尾座数显测量结构，就是针对传统小型车床尾座的读数痛点设计的加装方案，不需要对尾座主体进行破坏性的铣削、钻孔加工，完全依托现有尾座的结构外形实现无损安装，适配多数套筒直径在30-40mm区间的小型台式车床尾座。

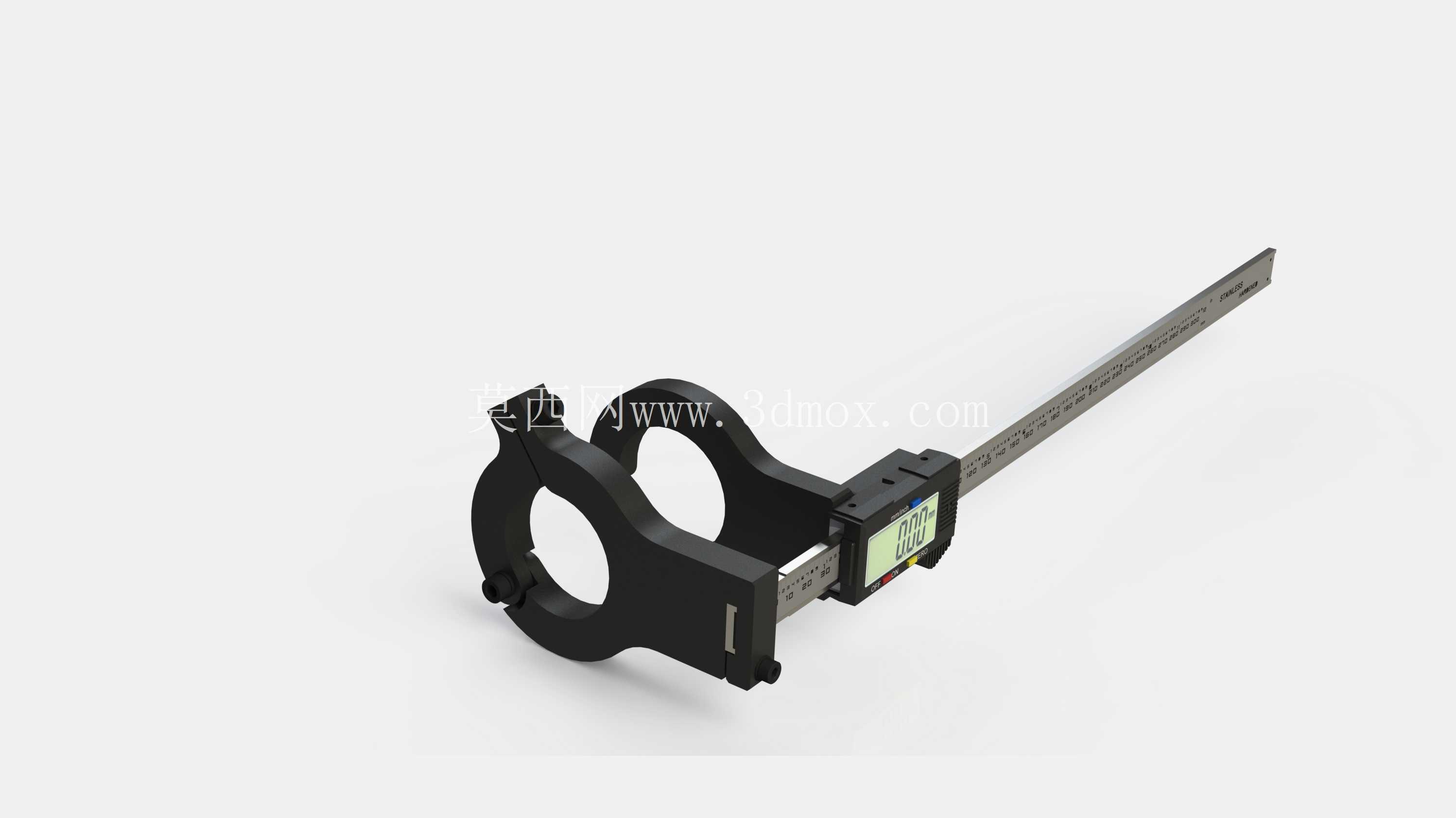

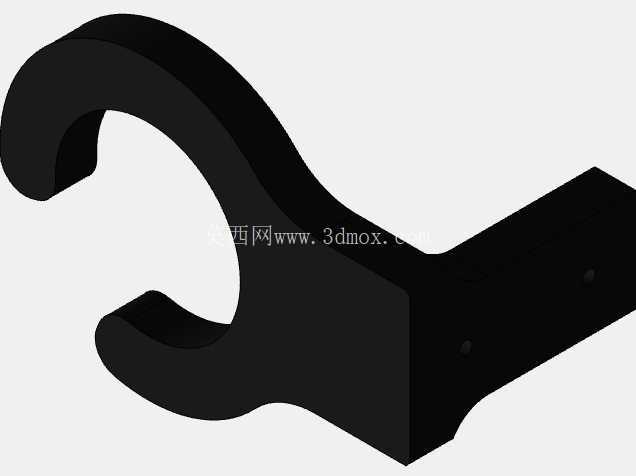

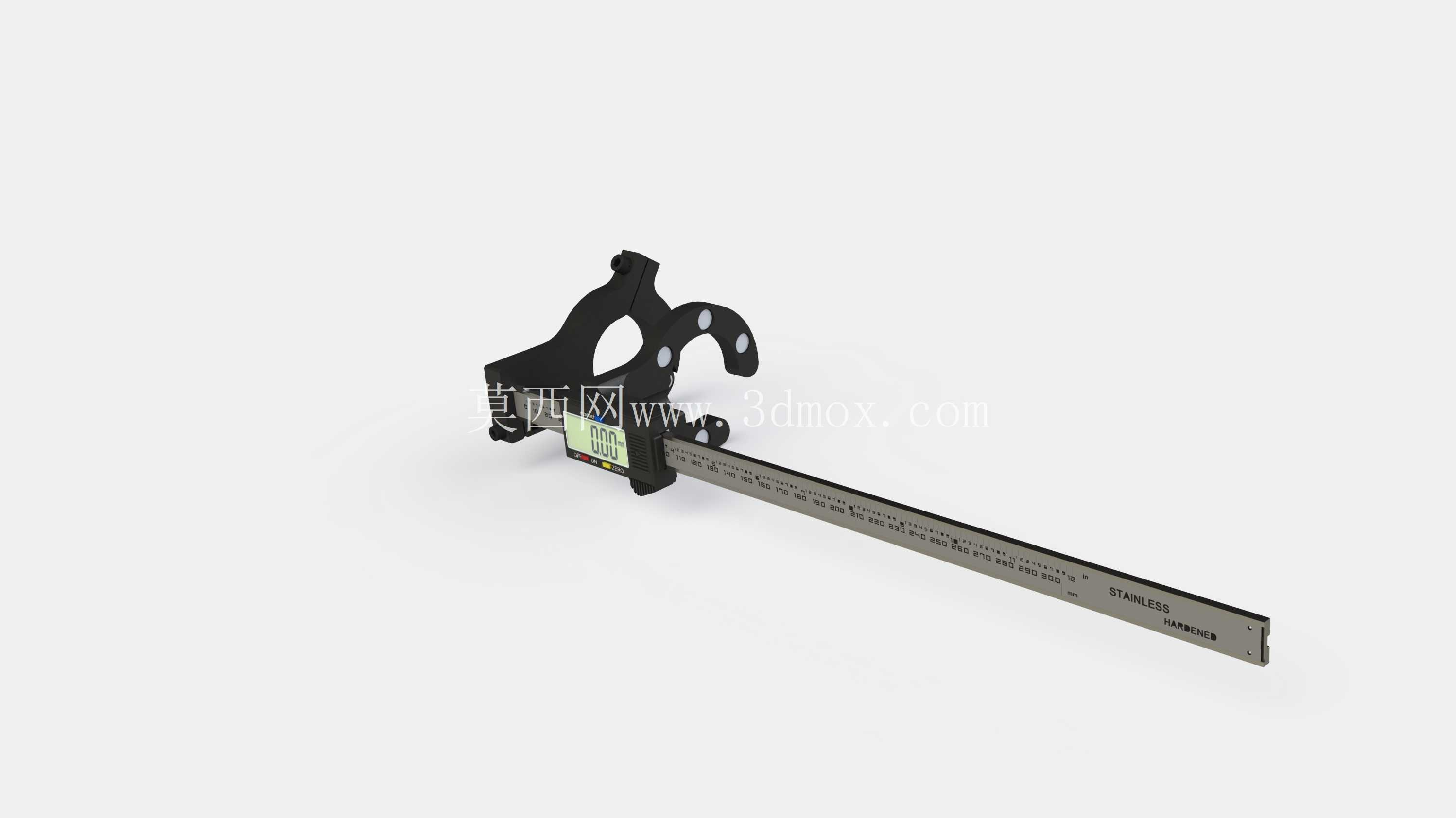

　　整套结构的核心固定件采用对开式卡箍结构，卡箍的内孔圆弧面与尾座套筒的外圆柱面做适配加工，安装时通过卡箍侧面的锁紧螺钉将整个测量主体固定在尾座的静止套筒端面上，卡箍的锁紧接触面做了滚花处理，避免车床运行时的振动导致测量组件移位，同时卡箍的开口间隙预留了0.5-1mm的调节量，可以适配同直径区间内存在轻微尺寸公差的不同批次尾座套筒。测量单元采用集成式数显标尺组件，标尺的尺身沿尾座套筒的进给方向平行布置，尺身的固定端与卡箍主体刚性连接，滑动测头则通过磁吸连接块吸附在尾座的活动输出端面上，磁吸连接块采用钕铁硼磁铁材质，磁吸力足够克服车床运行时的轻微振动，同时不需要在尾座活动端钻孔攻丝，完全保留尾座的原有结构完整性，当尾座套筒做轴向进给运动时，滑动测头随套筒同步移动，数显单元可以实时读取套筒的位移量，分辨率可达0.01mm，完全满足小型车床的常规加工精度要求。

　　在结构设计过程中，重点规避了数显尺身与尾座原有操作手柄、锁紧扳手的运动干涉，卡箍的安装位置经过反复校核，距离尾座手轮的操作间隙预留了不小于20mm的操作空间，操作人员在转动尾座手轮、锁紧套筒手柄时不会碰到数显单元；数显单元的显示屏朝向操作人员的常规站位方向，倾斜角度做了15度的仰角设计，操作人员站在车床操作位不需要刻意俯身就能清晰读取位移数值，相比传统的套筒刻度，读数效率提升明显，同时消除了不同观察角度带来的视差误差。

　　整套结构的安装边界控制十分紧凑，加装后尾座的整体径向尺寸增加量不超过35mm，不会影响尾座在车床床身导轨上的正常移动，也不会与车床的刀架组件、拖板产生运动干涉；数显单元的供电采用常见的纽扣电池，续航可达数千小时，不需要额外布置供电线路，不会对车床的原有电气系统造成任何改动。在实际加工应用中，这套结构可以直接用于尾座进给的深度测量，在进行阶梯孔加工、端面定位顶持、深孔钻削时，可以直接通过数显屏读取实时进给量，不需要反复退刀核对刻度，尤其在加工带深度公差要求的孔系零件时，可以有效减少尺寸超差的概率；同时磁吸式的测头连接方式，在不需要数显功能时可以直接将滑动测头取下，快速恢复尾座的原有使用状态，不会对尾座的原有功能造成任何影响。卡箍主体采用铝合金材质加工，在保证结构刚性的同时尽可能降低整体重量，避免额外重量增加尾座套筒的进给阻力，数显尺身的导向面做了防尘处理，可以阻挡车床加工时产生的金属切屑、切削液进入尺身内部，延长测量组件的使用寿命，日常维护只需要定期用干净棉布擦拭尺身表面即可，不需要复杂的保养操作。
