可调式外卡钳测量工装结构设计

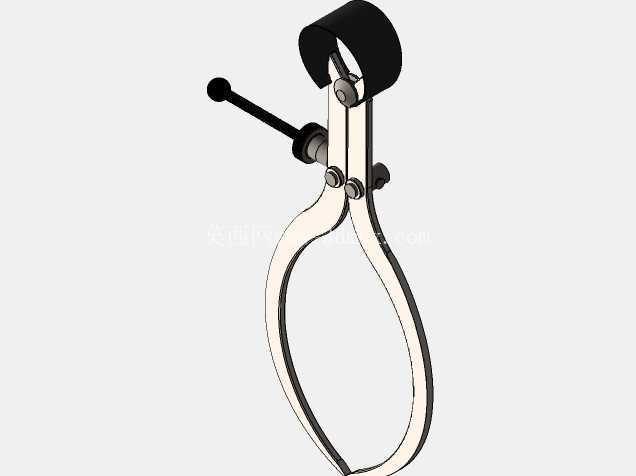

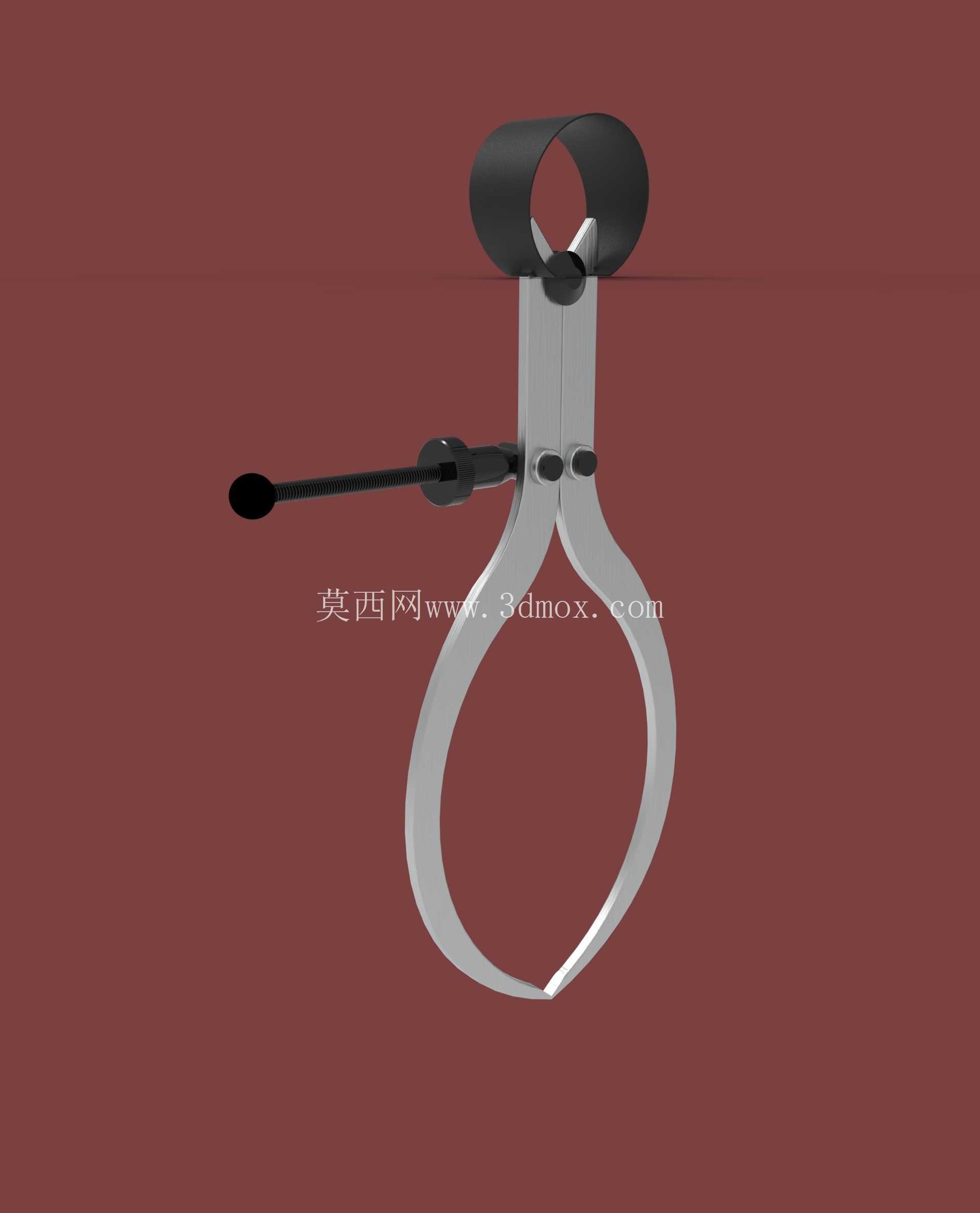

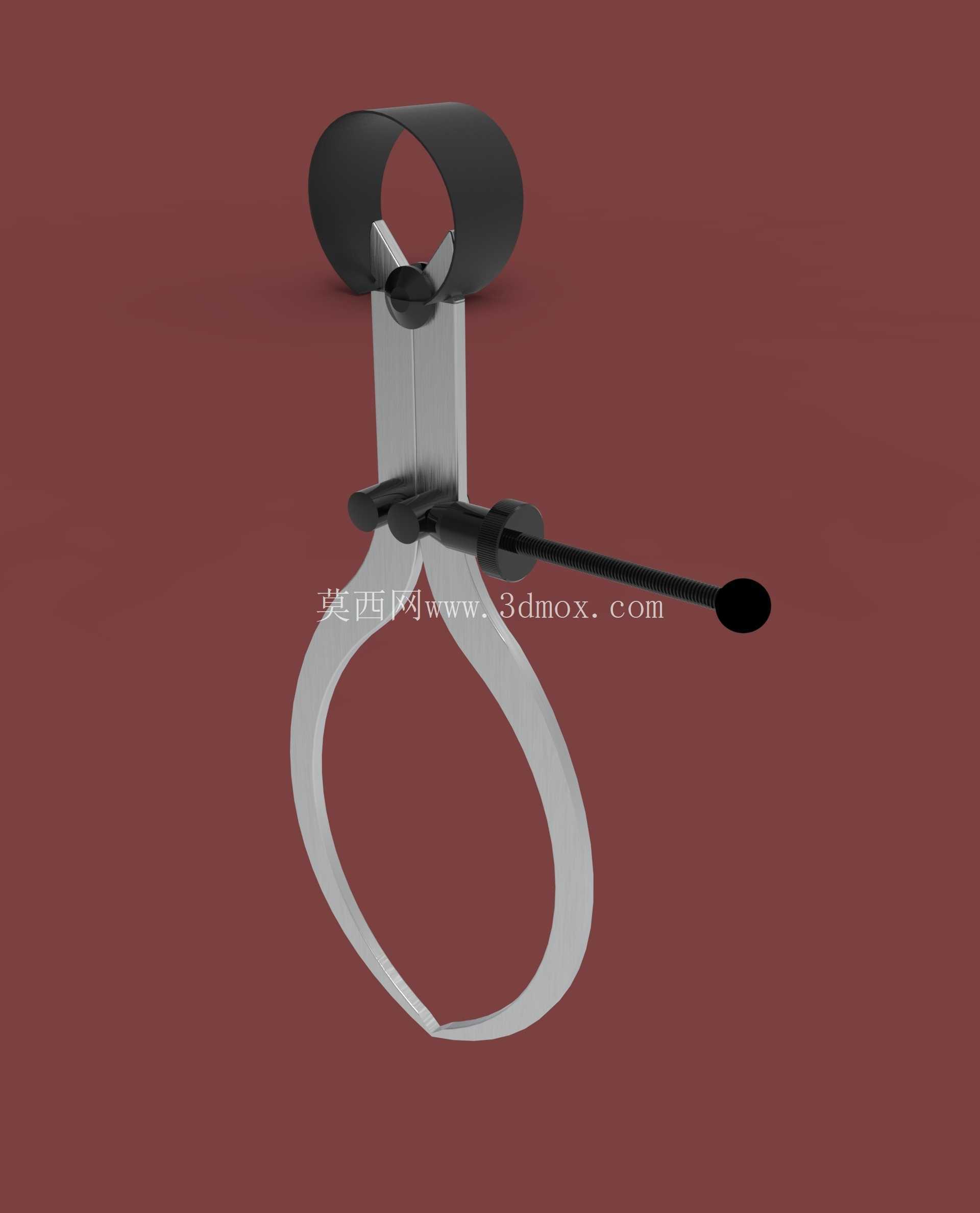

　　在机械加工的现场实操环节，外卡钳是钳工、机加工操作人员随身配备的基础测量辅具，这类靠触感实现尺寸比对的量具，在没有数显设备的粗加工、毛坯件测量场景里，有着数显卡尺、千分尺无法替代的使用优势——它不需要严格贴合被测面的光洁度要求，哪怕是带氧化皮的铸锻件毛坯、焊接后的粗加工工件，都能靠卡脚的开合快速比对外径尺寸、判断工件的加工余量区间。这款可调式外卡钳的结构设计，完全贴合一线操作的实际使用习惯，没有多余的装饰性结构，所有部件的尺寸边界都围绕手持操作的人机工程逻辑设定：整体握持环的内径适配成年男性手掌的穿入尺寸，操作时可以将虎口穿入上部的弹性环内，拇指和食指自然搭在中部的调节螺杆位置，不需要大幅度调整手部姿势就能完成卡脚开合的微调。

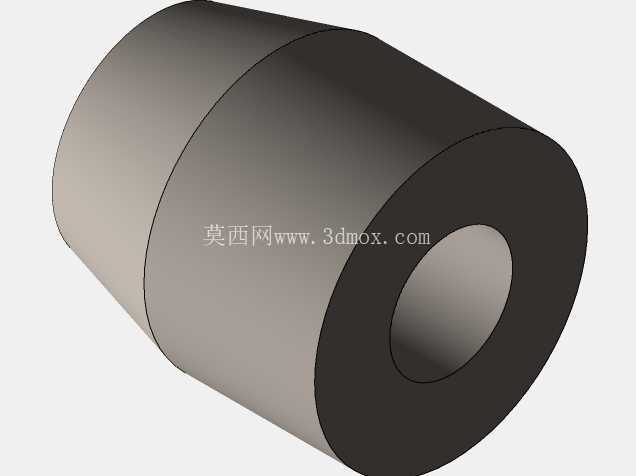

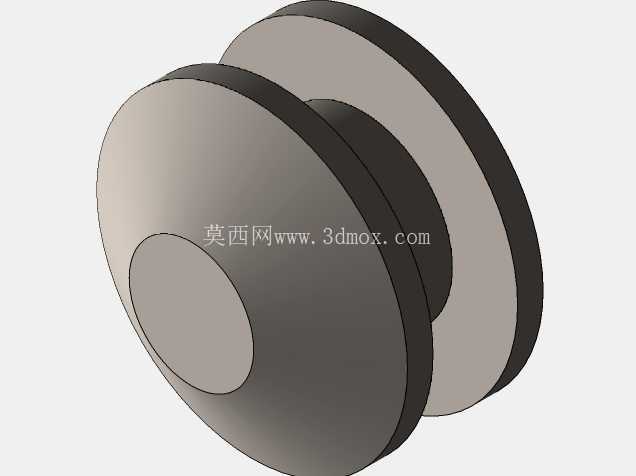

　　卡脚部分采用圆弧过渡的环形结构，两个测量端的接触面做了窄边收口处理，测量时可以精准抵靠在圆柱形工件的母线上，避免因接触面过宽导致的测量偏差，卡脚的开合范围覆盖了常规钳工工序里0到300毫米的外径测量需求，足够应对普通轴类零件、毛坯圆料的尺寸比对工作。中部的锁紧调节结构是整个设计的核心，不同于普通弹簧卡钳靠铆钉摩擦力固定开合度的结构，这款卡钳采用螺杆微调加锁紧的结构，当卡脚初步抵靠被测工件后，转动调节螺杆可以实现0.1毫米级别的开合微调，调整到位后锁紧结构可以牢牢固定卡脚的开合角度，不会因为手部施力变化、转移比对过程中的磕碰导致开度变化，保证测量比对的一致性。

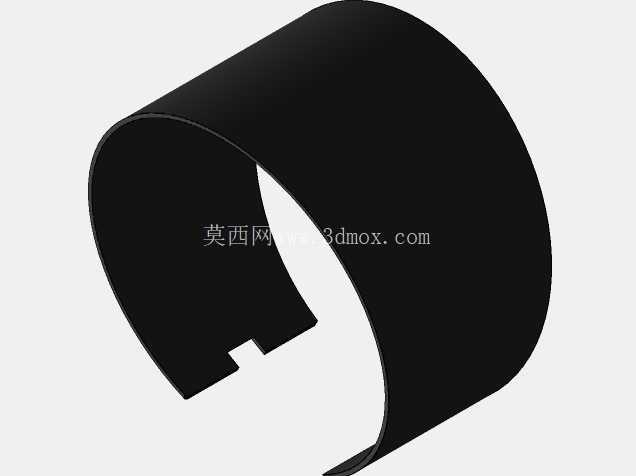

　　上部的弹性回位结构采用弧形弹片设计，自然状态下卡脚处于微开状态，松开锁紧结构后弹片会带动卡脚自动回位到初始开度，不需要操作人员手动掰开卡脚，单手就能完成从测量到比对的全流程操作，在台钻、车床旁的批量工件快速检测场景里，这种单手操作的结构能大幅降低操作的动作幅度，提升检测效率。从安装边界和配套适配的角度看，这款卡钳不需要额外的安装基座，本身就是手持便携工具，整体收拢后的最大外轮廓尺寸可以放入普通钳工工具袋的侧袋内，重量控制在200克以内，长时间手持操作不会产生明显的负重感。

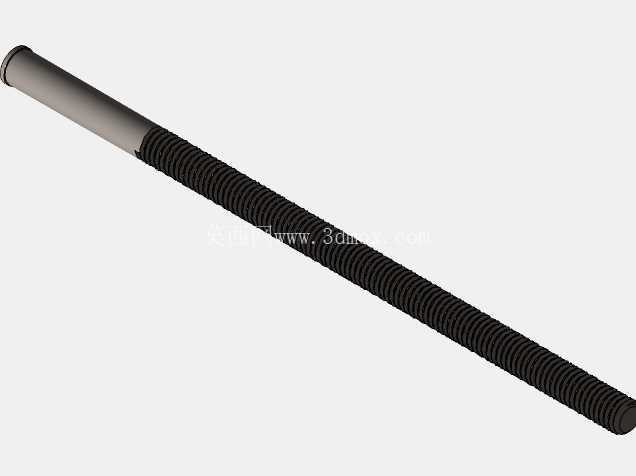

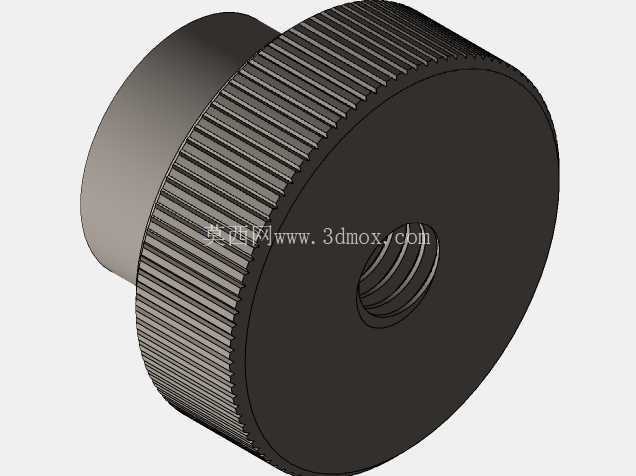

　　卡脚的测量端面做了淬火硬化处理，日常使用中频繁抵靠金属工件也不会出现磨损卷边的问题，延长了工装的实际使用寿命；调节螺杆的螺距经过反复验证，既不会因为螺距过小导致微调效率太低，也不会因为螺距过大无法实现精准的开度调整，配合弹片的预紧力，整个调节过程没有空行程，转动螺杆时卡脚的开合动作线性可控。在铸造车间的毛坯检验环节，这类外卡钳可以预先在标准量块上设定好合格尺寸的开度，操作人员只需要将卡脚卡在工件的不同截面位置，通过卡脚通过的阻力大小就能快速判断工件的加工余量是否足够，不需要逐件读取测量数值，单批次检验效率比使用常规量具提升数倍；在车床加工的粗车工序中，操作人员可以在主轴转动的状态下，用卡钳快速比对工件的外径尺寸，判断进刀量是否合适，避免停车测量浪费加工时间。整个结构的建模过程完全按照实际加工的工艺逻辑拆分零件：弹性弹片采用冲压成型的钣金结构，卡脚部分采用锻造后铣削成型的结构，调节螺杆采用标准细牙螺纹配套，锁紧螺母采用滚花外圆设计，不需要额外工具就能手动锁紧，所有零件的配合公差都按照工装夹具的通用公差设定，组装后卡脚的转动副没有明显晃动，调节过程顺滑无卡滞，完全满足一线生产场景的实际使用要求。
