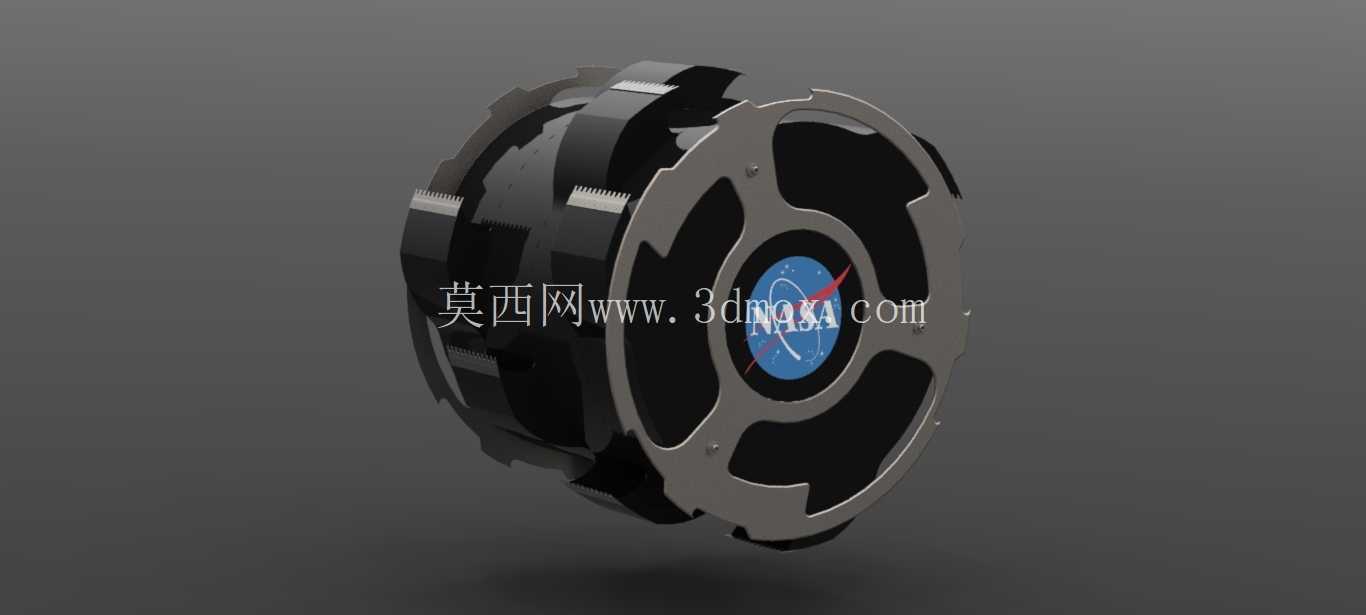

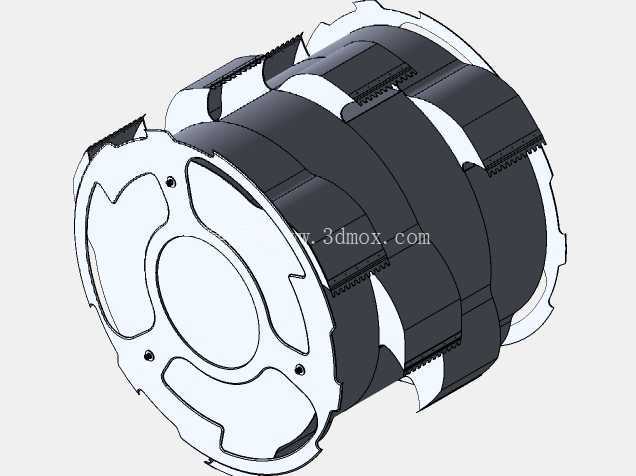

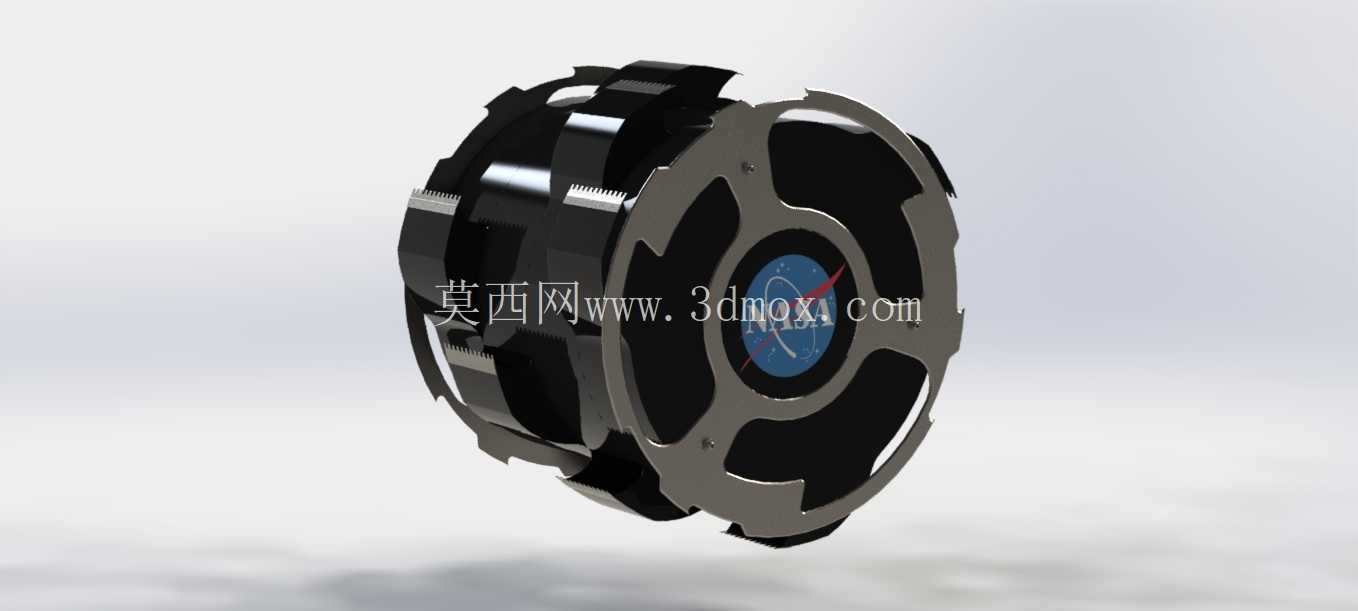

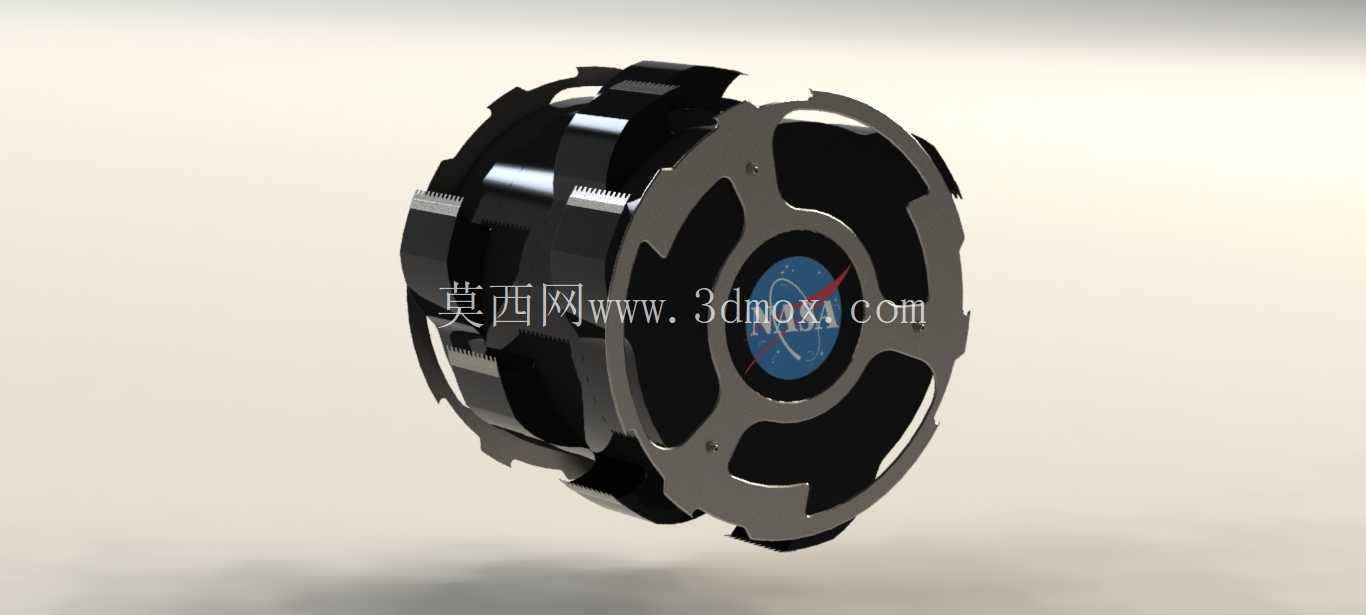

NASA RASSOR月表采样挖掘滚筒结构

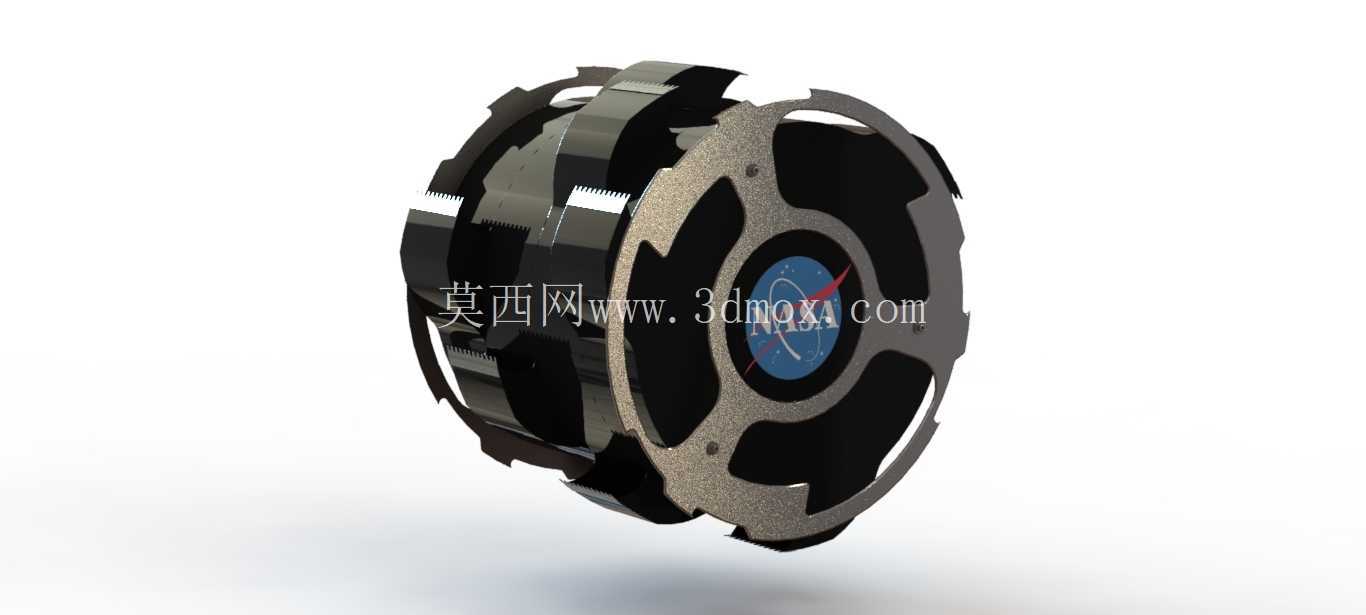

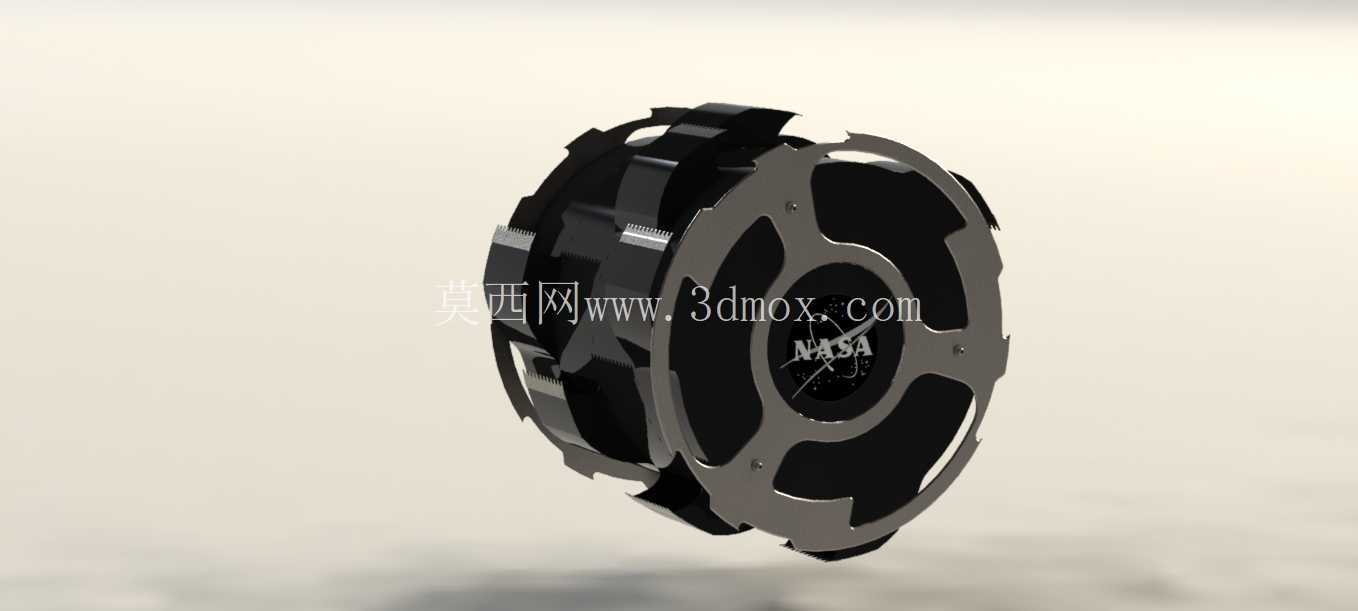

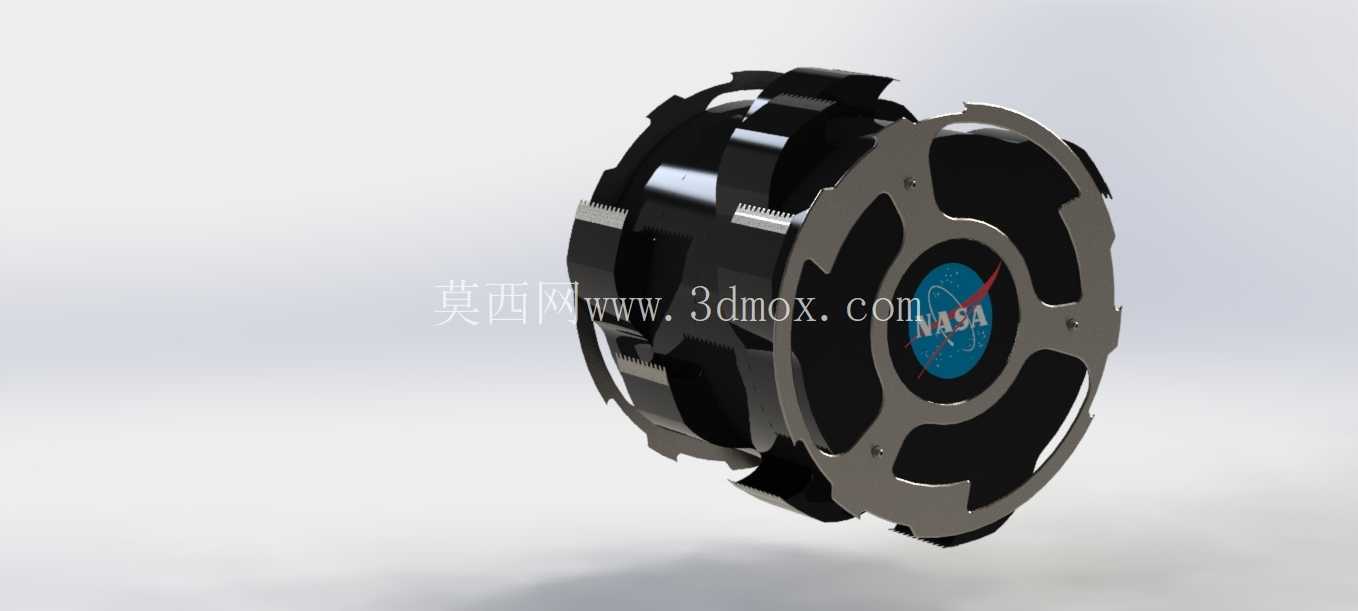

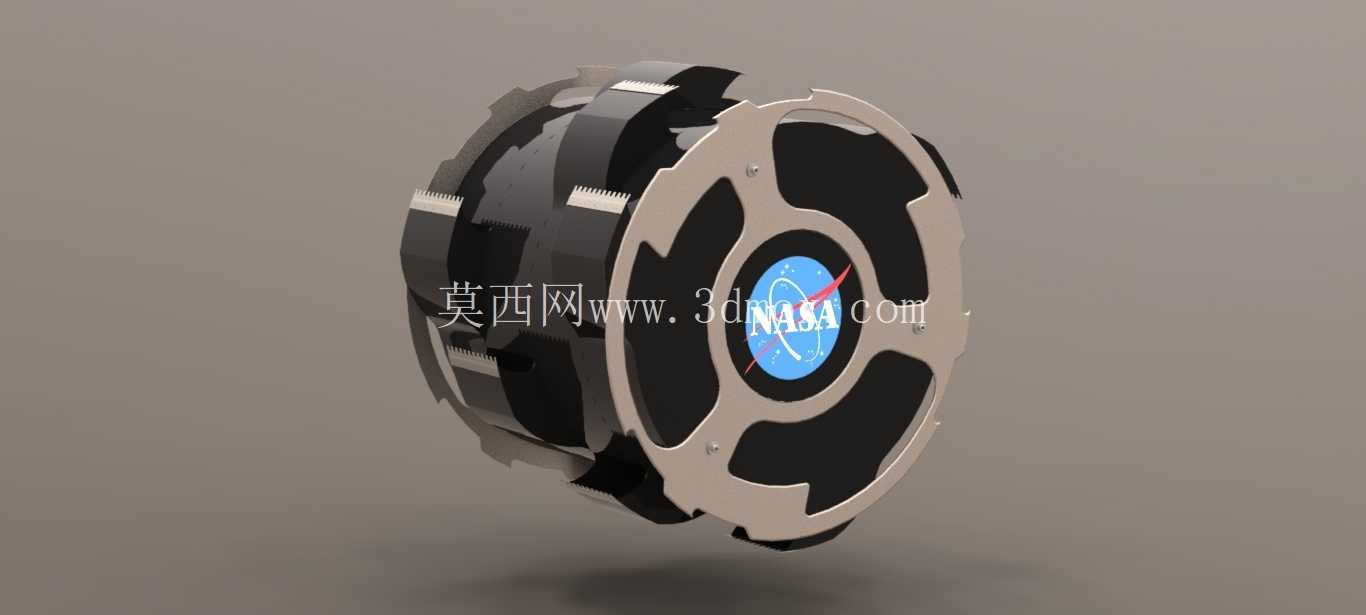

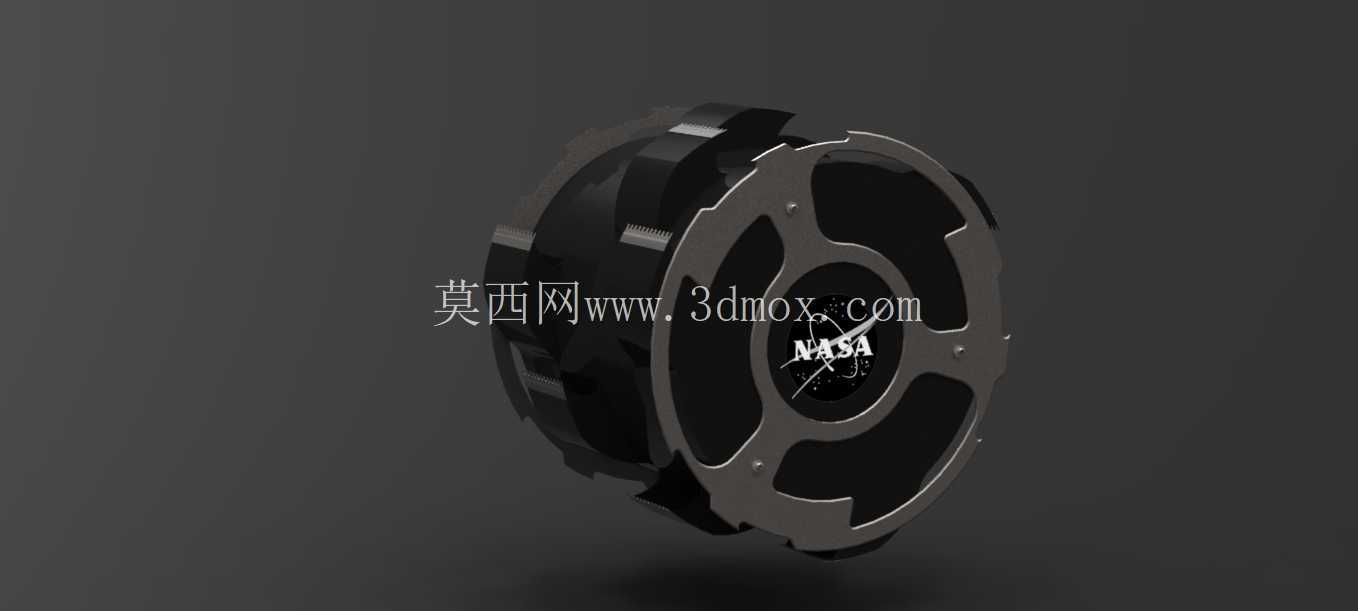

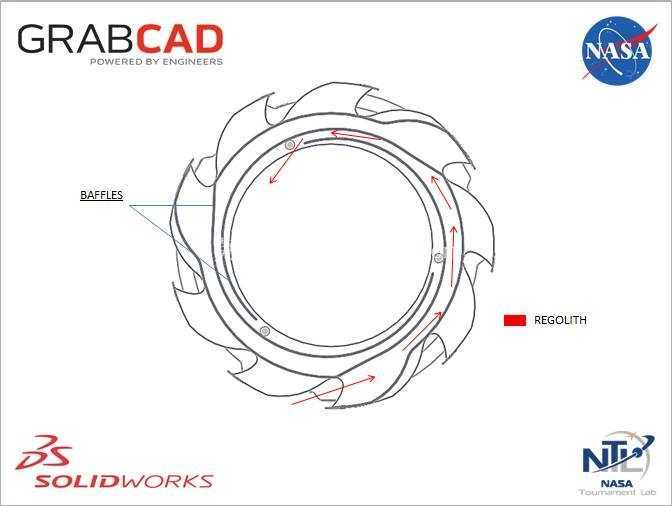

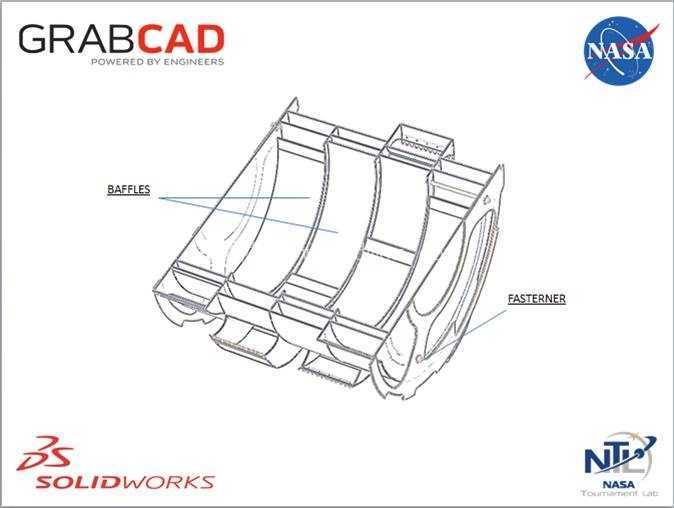

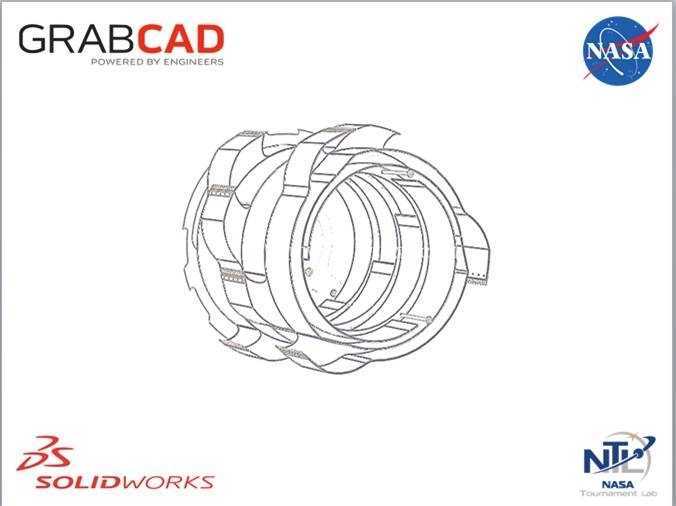

　　这款挖掘滚筒是面向地外天体低重力环境作业设计的采样执行部件，核心应用场景为月球表面风化层的采集、转运作业，适配地外探测无人装备的前端作业需求，解决低重力环境下传统挖掘结构易出现的物料抛洒、抓附力不足、作业反力过大导致探测车移位等工程问题。从功能特性来看，该滚筒整合了前代两款同类型作业部件的结构优势，作业时可通过双向旋转实现不同工况的作业逻辑：当滚筒顺时针旋转时，铲斗刃口切入月表风化层，将松散的月壤颗粒铲入滚筒内部容腔，随着滚筒转动，物料在挡板的引导下逐步向容腔深处输送，在容腔填充至额定容量前，挡板的弧度设计可避免低重力环境下物料从进料口滑脱，保证采样过程的物料留存率；当滚筒逆时针旋转时，刃口可对结块的风化层进行破碎，同时随着挡板半径沿转动方向逐步收窄，大块岩屑会被阻挡在容腔外部，避免大尺寸石块卡滞内部输送通道，同时减少无效负载占用容腔空间。

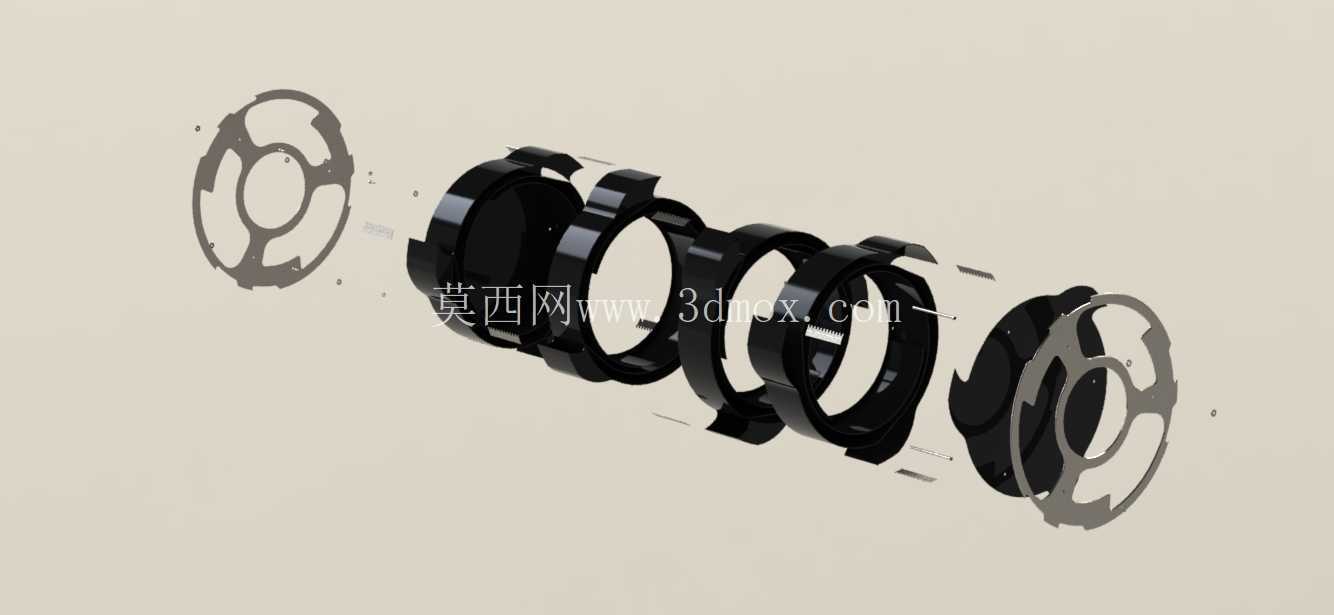

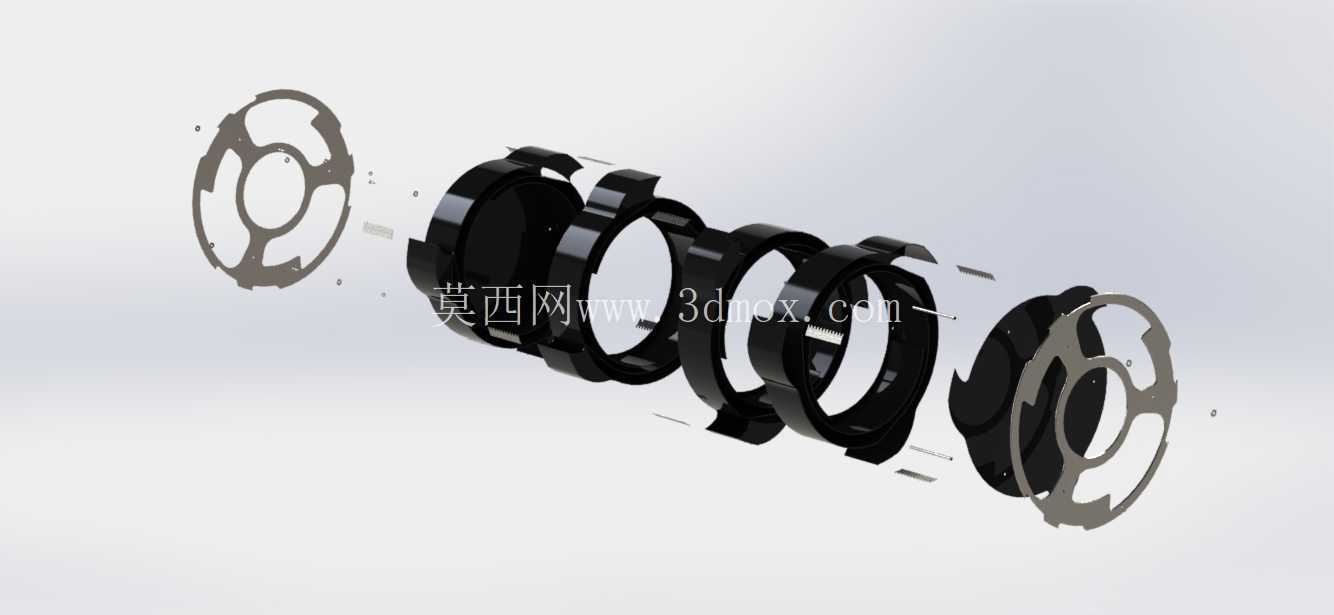

　　设计过程中优先控制整体结构重量，所有结构件均采用轻量化材料选型，铲刀与侧刀片选用高强度钛合金材质，保证刃口在切削硬质风化层时的耐磨性与抗冲击性能，滚筒主体采用碳纤维材质，在保证结构刚度满足作业载荷要求的前提下，尽可能降低整体转动惯量，减少驱动单元的功率负载。结构设计上充分考虑制造工艺的可行性，整体可拆分加工后组装，也可通过增材制造工艺一体化成型，降低小批量定制加工的工艺难度。

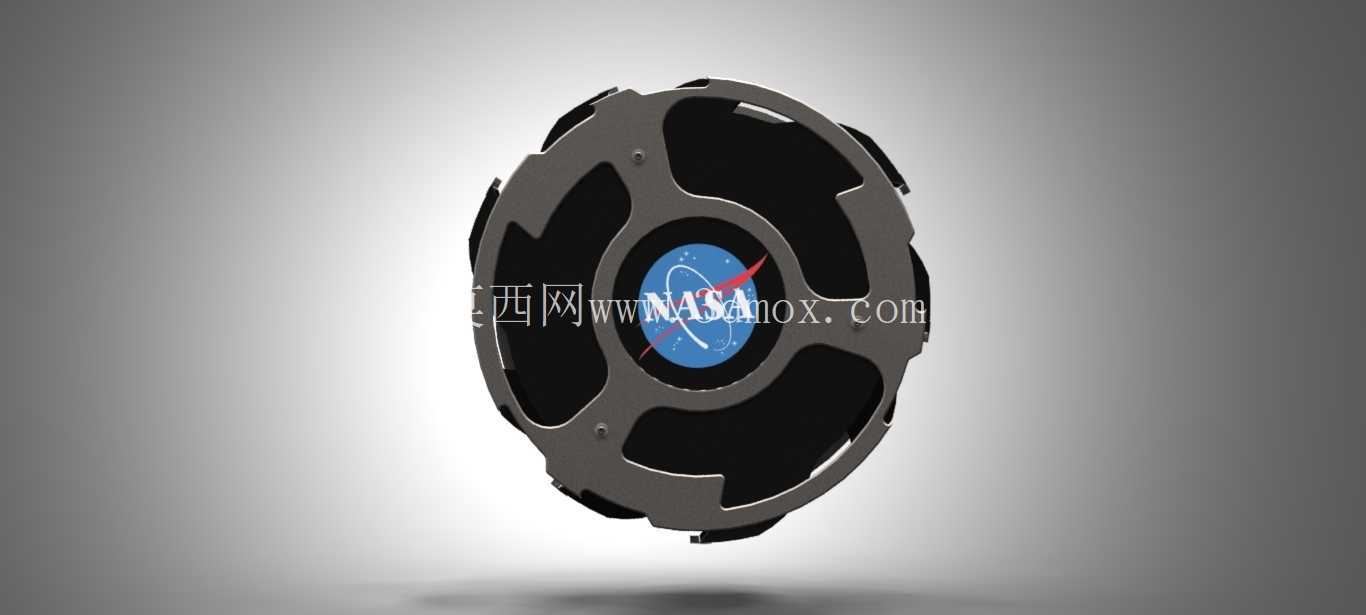

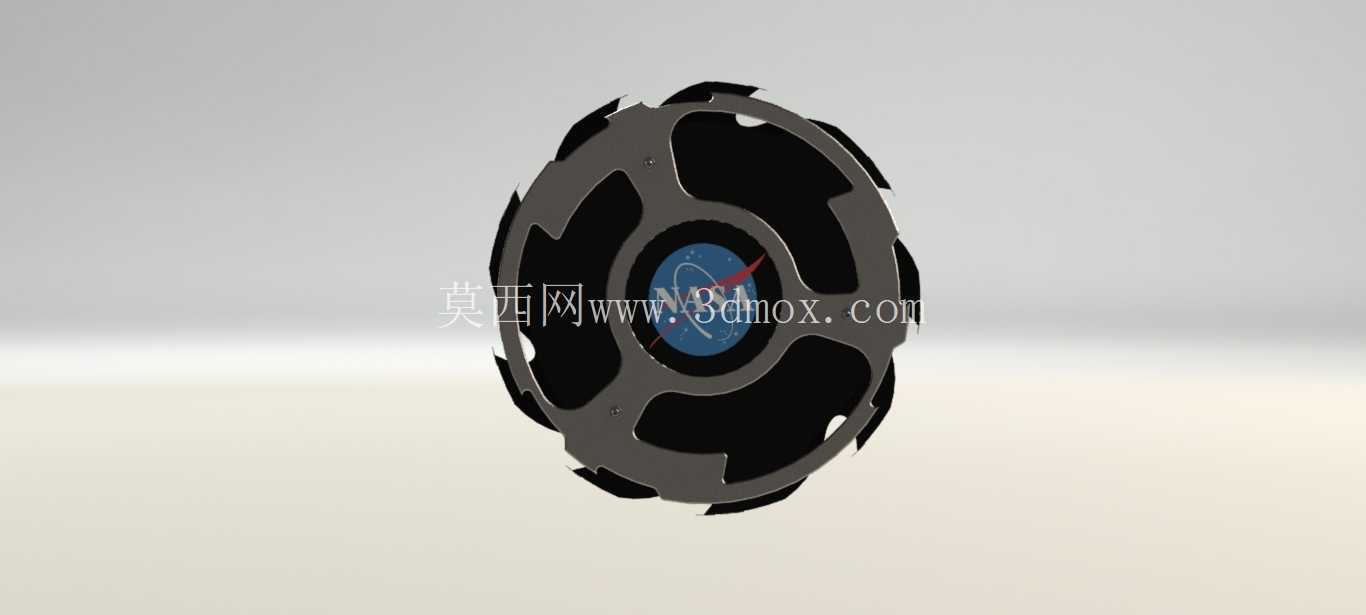

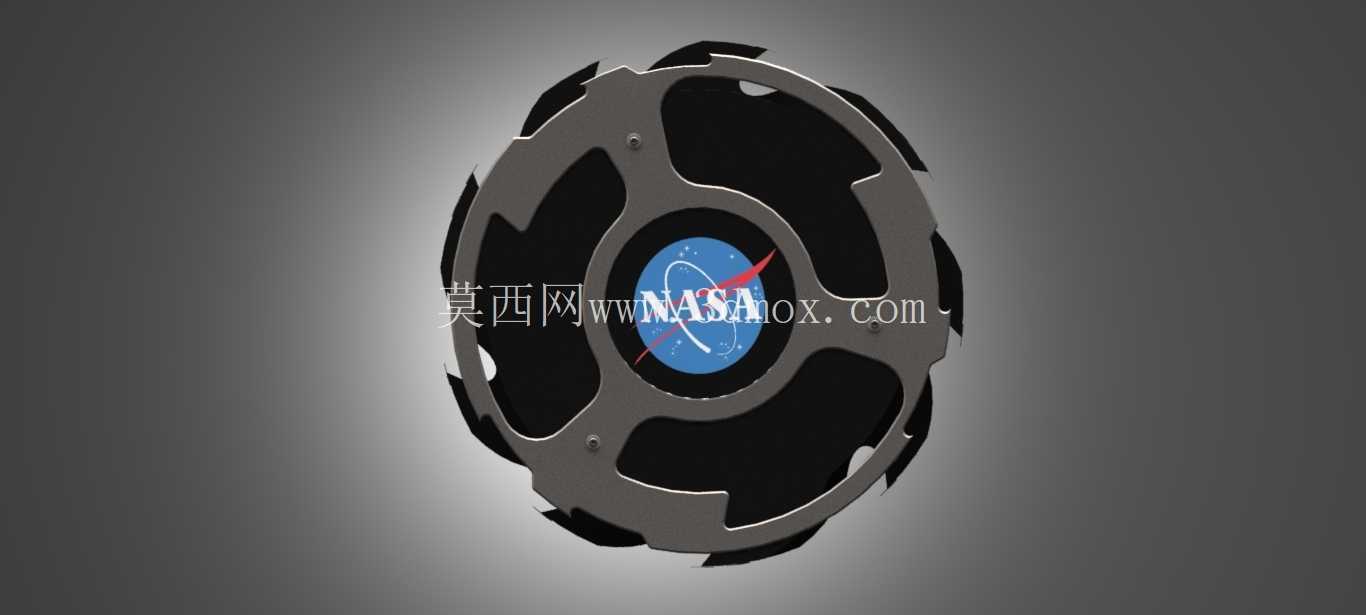

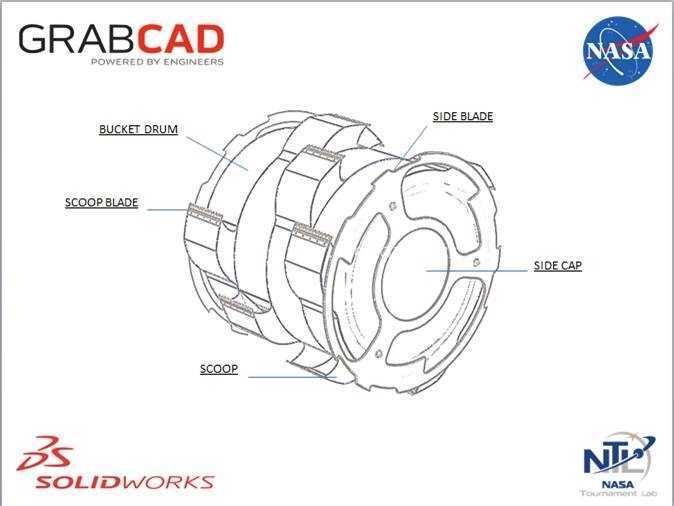

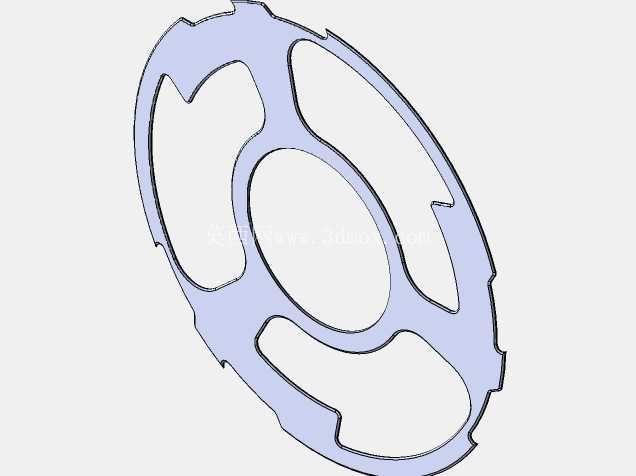

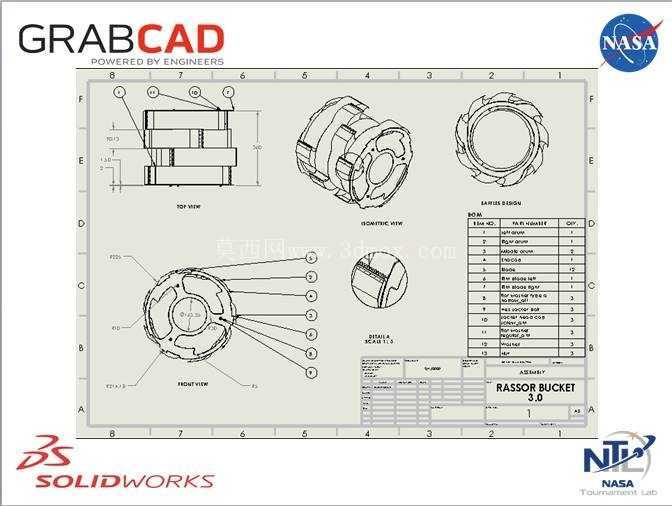

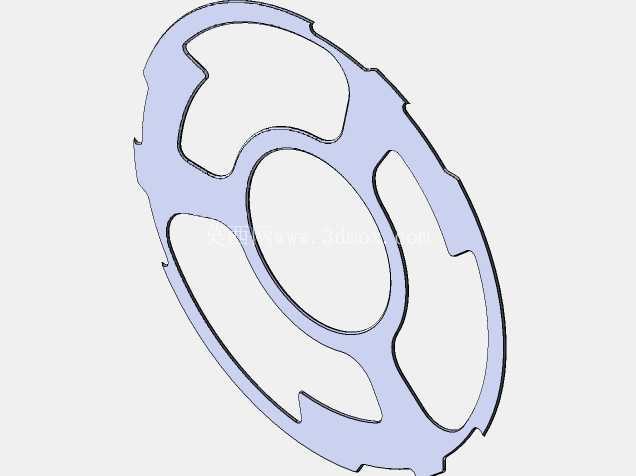

　　侧盖设置有可开合结构，方便作业后清理容腔内部残留的月壤颗粒，也便于对内部磨损部件进行快速更换维护；铲刀片表面加工有凹槽结构，在攀爬崎岖岩质地表时，凹槽可嵌入岩石凸起部分，提供额外的抓附力，辅助探测车在大坡度地形下移动，同时刃口的角度设计可在切削过程中对风化层进行预破碎，减少单次切削的冲击载荷。从安装边界来看，该滚筒的径向尺寸控制在450毫米范围内，轴向长度不超过360毫米，整体作业重量控制在4.55千克左右，可直接适配中小型星球探测车的前端作业臂接口，无需额外增设转接结构。容腔的有效填充率接近80%，单次作业可采集37.8至40升的风化层物料，壁面厚度设置为1.5毫米，在满足月表作业温差下结构强度要求的同时，尽可能压缩无效结构重量。

　　作业过程中，滚筒的转动轴线与探测车行进方向保持平行，可通过调整作业臂的下压深度控制切削厚度，最大切削深度可适配175毫米以下的风化层剖面采集需求，刃口的切削角度经过多轮迭代优化，在低重力环境下可保证切削时的反作用力不会将探测车顶起，也不会出现刃口打滑无法切入表层的问题。滚筒表面的标识仅作视觉区分使用，实际工程应用中可根据任务需求更换为对应任务的标识涂层，涂层选用耐空间辐照、耐温差变化的特种材料，避免长期暴露在月表环境下出现涂层脱落污染采样样本的问题。整体结构的传动接口采用标准花键连接，可快速对接不同规格的驱动电机，适配不同探测平台的安装需求，日常维护时仅需拆卸侧盖即可完成内部检查，无需整体拆解滚筒结构，减少地外作业时的维护操作复杂度。
