直线式软管灌装封尾生产设备结构设计

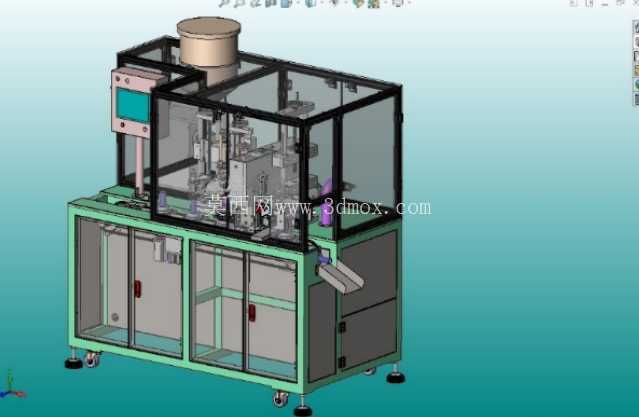

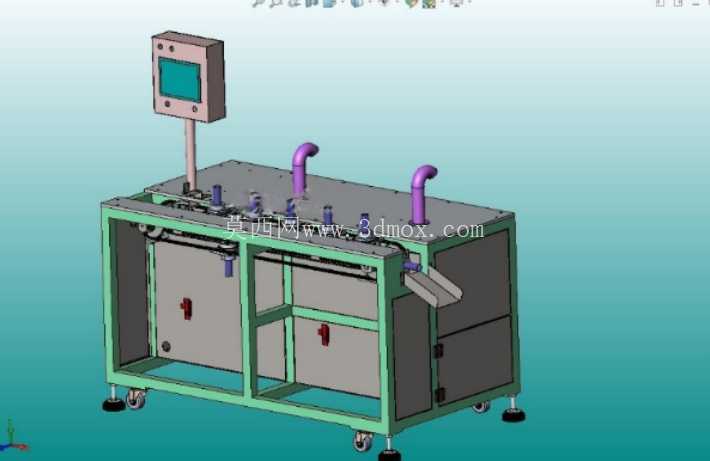

　　在日化、医药、食品类软管包装产品的量产环节，这类直线式灌装封尾设备是衔接前段物料供给与后段装盒工序的核心工位设备，主要针对复合软管、塑料软管类包装容器，完成定量灌装、尾部热熔封合、切边整形的全流程作业，相比转盘式同类型设备，直线式布局的工位间距调整空间更大，适配不同长度规格软管的换产需求，在中小批量多规格产品的生产场景中适配性更强。从结构布局来看，设备整体采用下柜上机的分层式设计，底部柜体采用方通焊接框架做承载主体，底部配置可调脚轮与支撑脚，兼顾设备移位的便利性与运行时的稳定性，柜体内部预留电气元件安装位、气动管路排布空间，同时设置带观察窗的柜门，方便日常运维时快速排查线路、气路故障，柜体侧面预留出料导槽，完成封尾的成品可顺着导槽滑入接料盘或者对接后段输送线。

　　上部作业区域采用透明亚克力防护门做全封闭围护，既可以避免生产过程中粉尘、异物落入灌装区域污染物料，也能防止操作人员误触运动部件引发安全事故，防护门采用快拆式合页连接，换产调整、清洁维护时可以快速开启。设备顶部设置的储料桶采用锥底设计，避免粘稠类物料在桶底残留积料，储料桶通过快装卡箍与下部灌装阀组连接，方便拆洗消毒，满足食品、医药类产品的卫生级生产要求。灌装工位采用活塞式定量灌装结构，通过调整活塞行程可以精准控制灌装量，针对不同粘度的膏体、液体物料，可以更换不同口径的灌装头，避免拉丝、滴料问题，灌装头的升降行程可根据软管高度做适配调整，保证灌装嘴深入软管内部合适位置，减少灌装过程中物料溅出污染管身。输送部分采用直线式链板输送结构，链板上配置可更换的软管座，不同管径的软管只需更换对应规格的管座即可完成适配，输送链采用间歇式分度传动，保证每个工位的停位精度控制在±0.2mm以内，确保灌装、封尾工位的对位准确性。封尾工位采用内热式加热结构，针对塑料软管可以通过加热块直接对管尾进行加热熔融，搭配压合机构完成尾部封合，针对复合软管可快速更换超声波封合模组，适配不同材质软管的封合需求，封合后的切边机构采用硬质合金切刀，保证切口平整无毛刺，切边废料通过下方的废料滑槽统一收集，避免散落污染生产环境。

　　设备前端配置触控操作屏，所有运行参数包括灌装量、输送速度、加热温度、封合压力都可以通过屏幕直接设置调整，同时设置手动操作模式，方便调试阶段单独控制每个工位的动作，降低调试难度。从安装边界来看，设备整体长度控制在2.2米左右，宽度1.1米，高度1.9米，安装时需要在设备周边预留至少0.8米的操作维护空间，地面承重要求不小于500kg/㎡，气源接入点需要配置在设备侧方0.5米范围内，气源压力稳定在0.5-0.7MPa，供电采用三相五线制接入，整机功率约4.5kW，布线时需要与车间其他大功率设备做电路隔离，避免电压波动影响设备运行稳定性。

　　在结构设计过程中，所有与物料接触的部件都采用304不锈钢材质，外露的传动部件都设置防护结构，运动副采用自润滑轴承配合，减少日常维护的注油频次，同时在各运动工位设置位置传感器，出现缺管、管位不正、卡料等异常情况时设备会自动停机并触发报警，避免设备损坏或者产生批量不合格品。这类设备的常规运行速度可以达到每分钟30-60管，具体产能根据软管规格、灌装量、封合要求做对应调整，相比人工灌装封尾的作业模式，不仅产能稳定性更高，灌装量误差可以控制在±1%以内，封尾的密封性、外观一致性也远优于手工作业，能够有效降低生产过程中的物料损耗，减少人工接触物料带来的污染风险，在牙膏、药膏、护肤品、酱料类软管包装产品的生产线上应用十分广泛。设计时还考虑了快速换产的需求，所有工位的调整都采用刻度标识配合锁紧手柄，不需要借助复杂工具即可完成规格切换，单批次换产的调整时间可以控制在30分钟以内，能够很好适配当下快消品行业多SKU小批量的生产趋势。
