全自动湿巾生产连线包装设备结构设计

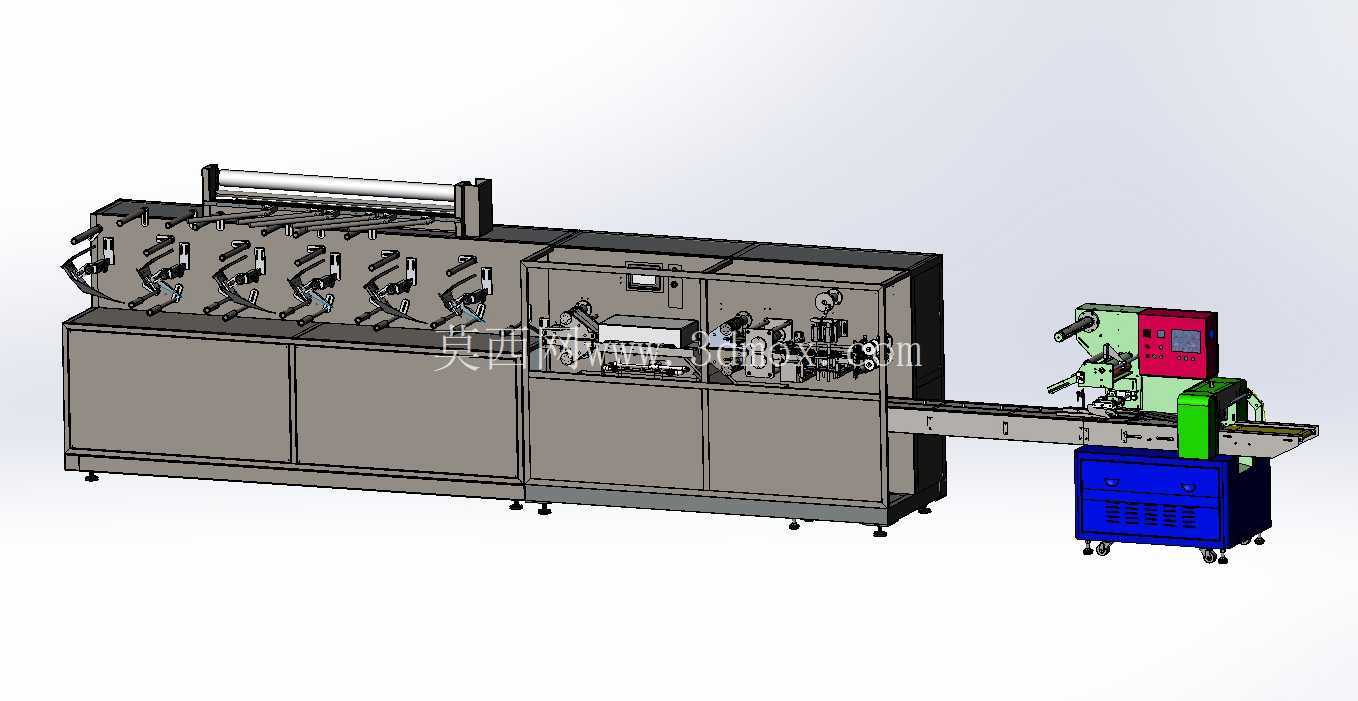

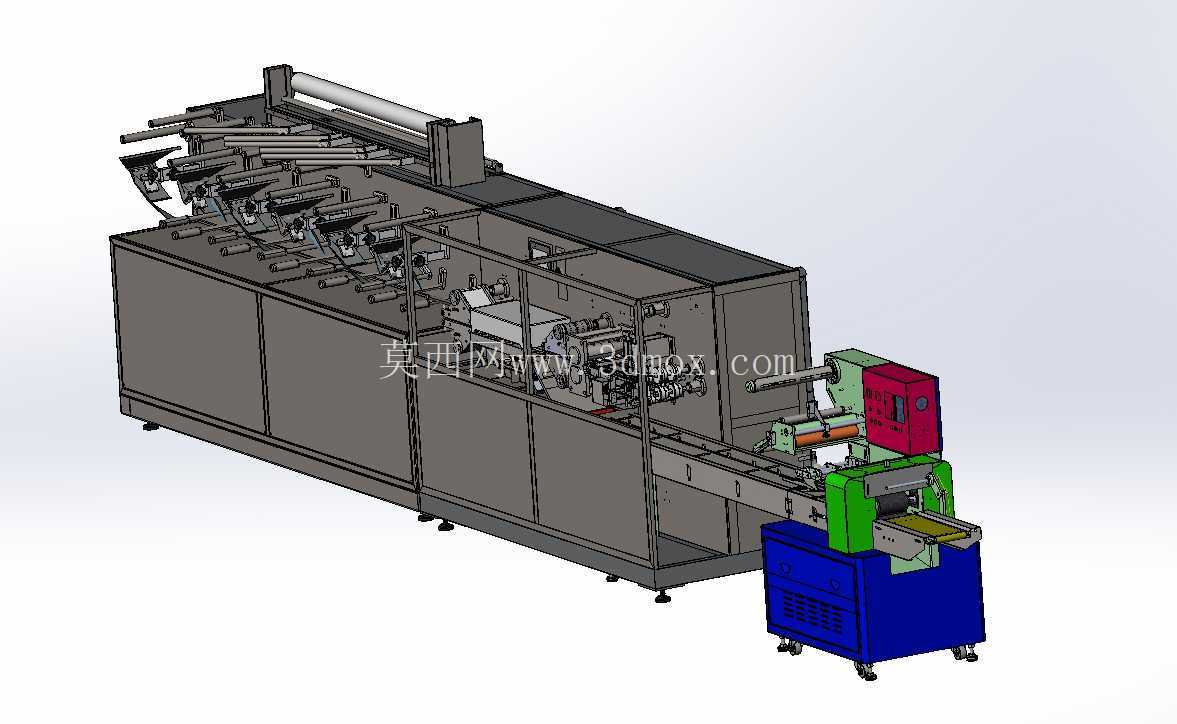

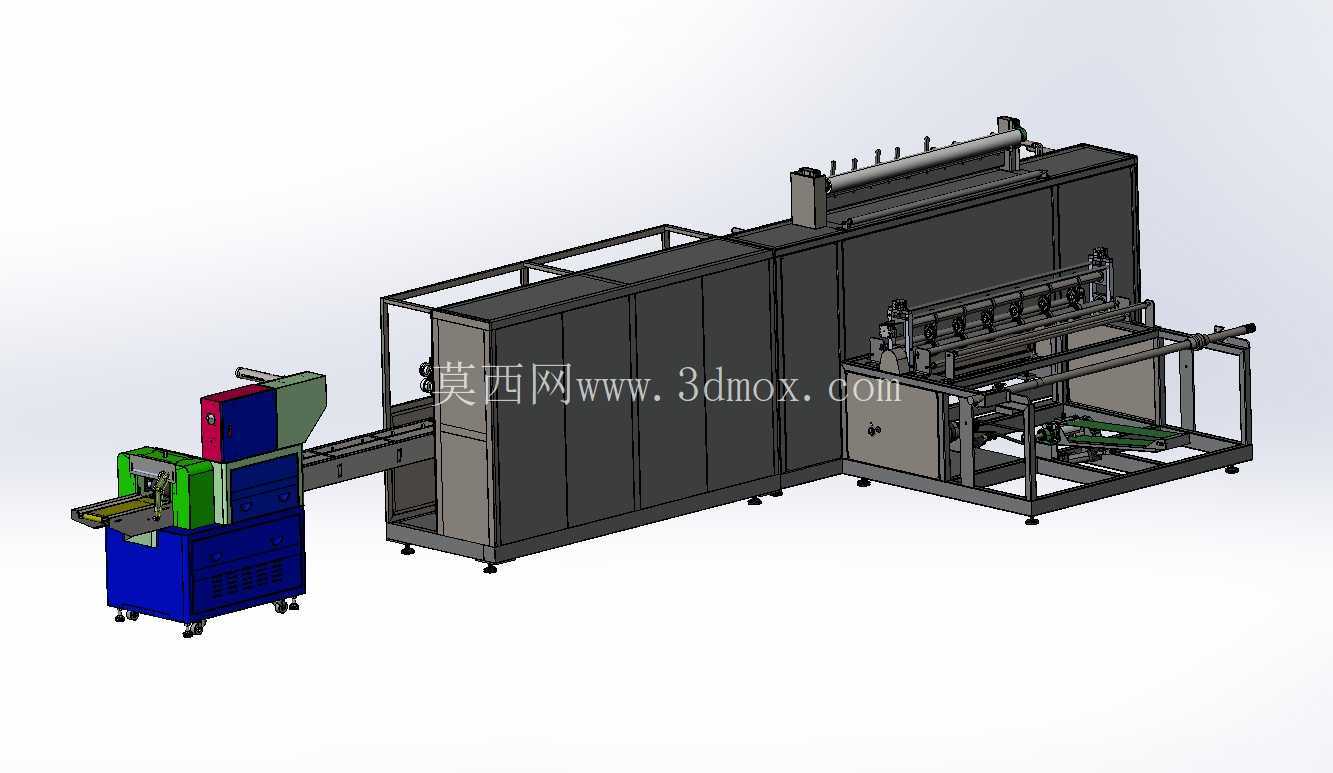

这套设备面向卫生用品生产车间的湿巾量产工序设计，覆盖从多道湿巾加工工位到最终成品包装输出的全流程作业，适配单片或多片装湿巾的连续化生产需求，可直接对接前端无纺布分切、折叠、加液工位，无需额外增设中转接驳机构，减少车间内物料周转的人力投入与二次污染风险。设备整体采用长条形直线布局，沿物料行进方向依次排布多组加工执行工位，前段设置多组平行排布的工位模组，可同步完成湿巾的折叠、定量补液、对齐整理工序，每组工位都配备独立的压合与定位结构，避免湿巾在输送过程中出现偏移、褶皱，保证进入包装段的物料形态规整。中段为包装成型核心区域，集成了包装膜牵引、袋型成型、物料装填、热封封口、打码等功能模块，包装膜走膜路径采用多组导向辊做张力控制，可适配不同厚度的复合包装膜材料，热封工位采用上下对压的恒温热封结构，封边压力与温度可根据包材特性做独立调节，保证封口密封性的同时避免包材烫损。后段设置成品输出输送线，将完成封装的成品向下游装箱工位输送，输送线侧边配备检测工位，可对成品的封口完整性、物料装填情况做在线排查，剔除不合格品。

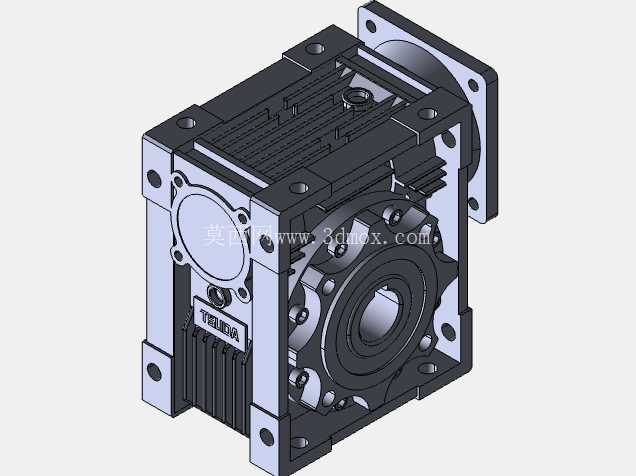

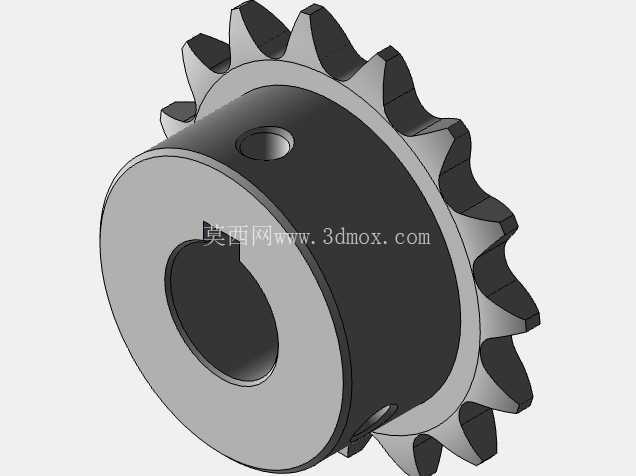

从设计思路来看，整套设备的机架主体采用方管焊接框架结构，外部覆盖不锈钢防护门板，既满足卫生用品生产车间的清洁防护要求，也方便日常维护时快速拆卸门板检修内部传动结构。传动系统采用伺服电机搭配同步带、链轮的组合传动方式，各工位的动作时序通过PLC做统一协调，可根据生产节拍需求调整各工位的动作间隔，适配不同规格产品的生产参数切换。设备的安装边界需要预留足够的操作与维护空间，沿长度方向的主体设备外侧需要预留不小于800mm的检修通道，进料端对接前端加工设备时需要保证输送面高度差控制在±5mm以内，避免物料衔接时出现卡滞，出料端的输送线高度可根据下游装箱设备的进料高度做小幅调整，适配不同车间的产线布局需求。设备底部设置可调脚杯，可在安装时调整整机水平度，抵消车间地面的平整度误差，保证高速运行时的设备稳定性。

在实际生产场景中，这套设备可适配日用清洁湿巾、消毒湿巾、婴儿湿巾等多类产品的包装作业，更换产品规格时仅需调整导向件位置、热封参数以及走膜长度，无需大规模更换机械结构，缩短换型调试的时间成本。设备的多工位并行设计可在单台设备上完成多道加工工序，相比分散式的单机作业模式，减少了设备占地面积，同时降低了多台设备之间的物料转运损耗，提升整线的生产效率。走膜机构设置了断膜检测与自动停机保护功能，当包装膜耗尽或出现断膜情况时，设备会自动停机并触发提示，避免出现空封、漏封的不合格产品。各执行工位的运动部件都设置了安全防护挡板，避免操作人员误触运动结构引发安全事故，防护挡板配备安全检测开关，当挡板被意外打开时设备会自动停止运行，保障车间作业安全。电气控制元件集中布置在独立的电控柜内，与加工工位做物理隔离，避免生产过程中的液体、粉尘进入电控柜影响元件寿命，电控柜设置散热通风结构，保证长时间连续运行时内部温度处于元件正常工作范围内。
