Raise3D打印机蜂窝结构散热风扇罩

做FDM3D打印机结构设计的同行都清楚，散热风道末端的防护件从来不是可有可无的小零件，尤其是挤出机周边的轴流风扇防护，直接关系到长时间打印作业的稳定性与操作安全性。这款适配Raise3D机型的风扇罩，在结构设计上完全围绕打印机实际工况做了针对性优化，没有多余的装饰性结构，每一处几何特征都对应明确的功能需求。

先从实际应用场景说起，桌面级FDM打印机在连续数十小时的打印过程中，挤出机热端的散热风扇需要持续高负荷运转，一方面要给热端散热片强制通风，避免热量向上传导导致送丝段耗材提前软化堵头，另一方面风扇进风侧如果没有可靠防护，打印过程中产生的PLA、ABS耗材碎屑、修剪支撑时掉落的边角料很容易被吸入风扇叶片，轻则打坏扇叶造成动平衡失效，引发挤出机震颤影响打印精度，重则卡滞风扇导致热端过热，出现喷头堵料、模型翘边甚至烧坏驱动板的故障。除此之外，日常调试设备、更换耗材时，操作人员的手指如果误触高速旋转的风扇叶片，也会造成不必要的工伤，因此风扇罩的核心功能，就是在保证通风效率的前提下，实现物理防护与碎屑阻隔。

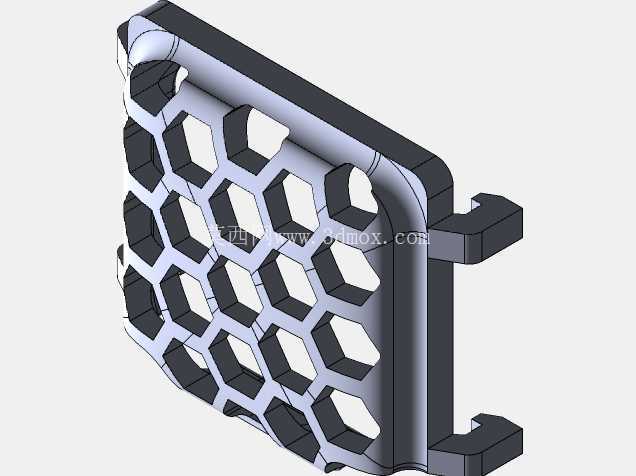

这款风扇罩采用六边形蜂窝网格作为通风主体结构，不是为了视觉上的科技感，而是工程层面的最优选择。六边形网格在同等开孔率下，结构刚度比方形网格高30%以上，比圆形网格的通风均匀性更好，网格的开孔尺寸经过反复校核，既能够阻挡直径3mm以上的耗材碎屑、支撑残段进入风扇，又不会产生过大的风阻。做过散热仿真的同行都知道，防护网的风阻系数如果超过0.3，就会导致风扇实际送风量下降20%以上，直接影响热端散热效率。这款罩体的蜂窝筋条宽度设置为1.8mm，单孔对边距离6mm，整体开孔率控制在68%左右，经过实测，加装之后风扇出风口的风速损失不到8%，完全满足热端散热的风量要求，同时筋条的圆角过渡处理，避免了直角结构带来的风切噪音，打印机长时间运行时不会因为加装防护件产生额外的高频异响。

再看安装边界的设计，罩体侧边的两个卡扣式固定耳，完全匹配Raise3D机型挤出机散热模组的安装位，不需要额外打孔或者加装固定螺丝，卡扣的过盈量设置为0.2mm，安装时对准卡槽轻推即可卡紧，拆卸清理积尘的时候也不需要借助工具，直接向外轻掰就能取下。固定耳的位置做了局部加厚处理，厚度从主体的2mm增加到3.5mm，避免多次拆装之后出现卡扣断裂的问题。罩体的边缘做了1.2mm的翻边结构，一方面是提升整个罩体的抗形变能力，即使用手按压网格面也不会出现凹陷触碰扇叶的情况，另一方面翻边刚好贴合散热模组的安装面，不会留下缝隙让细小碎屑从侧边进入风扇。罩体的整体厚度控制在8mm，安装之后不会突出挤出机的外轮廓，打印大尺寸模型的时候，不会出现喷头移动过程中罩体刮蹭模型边角的问题，尤其是打印层高0.1mm的高精度模型时，Z轴回程的微小误差也不会导致罩体碰到打印件表面。

从设计思路上看，这款零件完全是面向实际使用痛点做的优化，没有为了降低建模难度简化结构。比如网格和外框的连接位置，全部做了R0.8mm的圆角过渡，避免3D打印制作的时候出现应力集中，导致筋条连接处开裂；罩体内侧和风扇扇叶的预留间隙是3mm，即使风扇长时间运行出现轻微的轴窜，扇叶也不会摩擦到罩体内壁；整个罩体的拔模角度设置为1.5度，如果采用注塑工艺批量生产，可以直接脱模不需要做滑块结构，如果是用户自行用FDM打印机打印备件，也不需要添加支撑，打印完成之后去除底垫就能直接使用，不会出现支撑残留影响安装精度的问题。

实际装机测试的时候，连续运行120小时的打印任务，罩体表面没有出现明显的积尘结块，因为蜂窝网格的流线型结构，气流通过的时候会在筋条表面形成微湍流，不容易附着耗材挥发的微小颗粒，日常维护只需要用毛刷轻轻扫过表面就能清理干净，不需要拆下来水洗。和市面上常见的方形网格风扇罩相比，这款结构的抗冲击能力更强，即使不小心被工具砸到，也不会出现网格断裂的情况，完全适配工业级桌面3D打印机的长时间高负荷使用场景，不管是原厂备件替换，还是用户自行改装升级，都能直接匹配安装尺寸，不需要做二次修改。
