外啮合齿轮泵装配结构三维数模

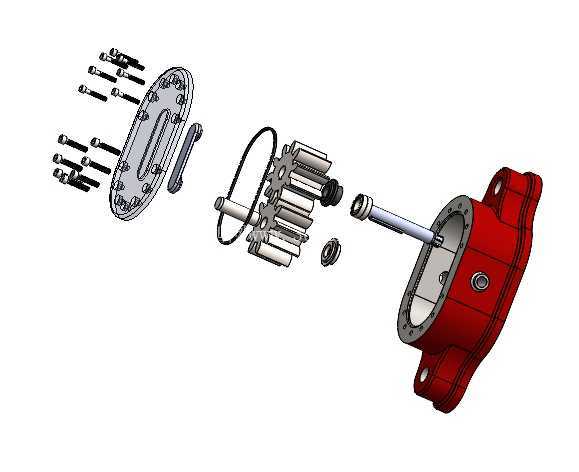

　　这套齿轮泵的三维结构完整还原了外啮合容积式泵的全部装配细节，拆解后可清晰看到泵壳、主动齿轮轴、从动齿轮、端盖、密封件、紧固件等全部组成部件，各零件间的配合关系、装配公差带都在数模中做了对应还原，能直接用于结构校核、装配模拟以及教学演示场景。在实际工业场景中，这类齿轮泵主要应用在液压系统的动力供给单元，也可用于输送粘度适配的润滑介质、工业流体，常见于机床液压站、工程机械液压回路、润滑系统供油单元，相比其他容积式泵，它的结构更紧凑，自吸能力强，对介质清洁度的耐受度优于叶片泵，转速适配范围宽，在中低压液压回路中应用占比很高。从功能特性来看，该结构依靠一对参数完全一致的渐开线外啮合齿轮在泵腔内部的啮合转动，形成吸油腔与压油腔的密闭容积变化：齿轮脱开啮合的一侧容积增大形成负压，将介质从吸油口吸入，随着齿轮转动，齿槽内的介质被带到啮合侧，齿轮进入啮合时容积减小，将介质从压油口挤出，整个工作过程连续平稳，输出流量脉动控制在合理区间，端盖上的密封槽、轴端的密封圈结构，能有效避免介质泄漏以及外部杂质进入泵腔，连接螺栓的排布沿泵壳法兰周向均匀布置，保证端盖压紧力均匀，避免结合面出现渗漏。

　　设计思路上，这套结构优先考虑了加工工艺性与装配便利性：泵壳采用分体式铸造结构，流道与齿轮安装腔一体铸造成型后再做精加工，减少了多余的拼接结构；主动齿轮轴采用齿轮与轴一体化设计，减少了装配环节的同轴度累积误差，从动齿轮通过轴销固定在泵壳与端盖的定位孔内，两端设置轴套减少转动摩擦，同时预留了合理的轴向间隙与径向间隙，既保证齿轮转动无卡滞，又能将内部泄漏控制在允许范围内；吸油口与压油口采用法兰式连接结构，安装时可根据管路布置方向调整适配，进出口的通径尺寸匹配常规液压管路的连接标准，不需要额外制作过渡接头。

　　从安装边界来看，泵体底部的两个安装支脚带有同轴安装孔，孔距、孔径尺寸适配常规液压站的安装面板预留孔位，安装时不需要额外做支架改制；泵体的整体外形轮廓无突出的尖锐结构，周边预留的操作空间能满足扳手拧动连接螺栓、日常更换密封件的操作需求，轴伸端的尺寸匹配常规联轴器的安装标准，可直接与驱动电机的输出轴通过弹性联轴器连接，不需要额外定制转接轴；端盖与泵壳的结合面采用止口定位，装配时能快速保证同轴度，降低装配难度，密封槽的尺寸适配标准O型圈，后期维护更换密封件时可直接采购标准件，不需要定制非标密封件。

　　在结构细节上，齿轮的齿宽、齿顶圆尺寸与泵腔的深度、内径做了精准匹配，齿顶与泵腔内壁的间隙控制在合理范围，既避免齿轮转动时与泵腔刮蹭，又能减少齿顶处的介质内泄漏；卸荷槽的位置做了对应设计，能有效缓解齿轮啮合时的困油现象，降低工作过程中的振动与噪声，延长泵的使用寿命；轴端的密封采用骨架油封结构，能承受一定的轴端压力，避免介质沿轴伸处泄漏，同时阻挡外部粉尘进入泵腔内部。这套数模的装配层级清晰，各零件的装配约束完全按照实际装配关系设置，可直接用于生成装配工艺文件，也可作为同类产品设计时的结构参考，帮助设计人员快速校核结构干涉、验证装配流程，减少实物打样的迭代次数。
