离心泵壳体铸造结构三维设计

项目分类:泵 发布时间:2026-06-01 ID:1168445
  • 离心泵壳体铸造结构三维设计
  • 离心泵壳体铸造结构三维设计
  • 离心泵壳体铸造结构三维设计
  • 离心泵壳体铸造结构三维设计
  • 离心泵壳体铸造结构三维设计

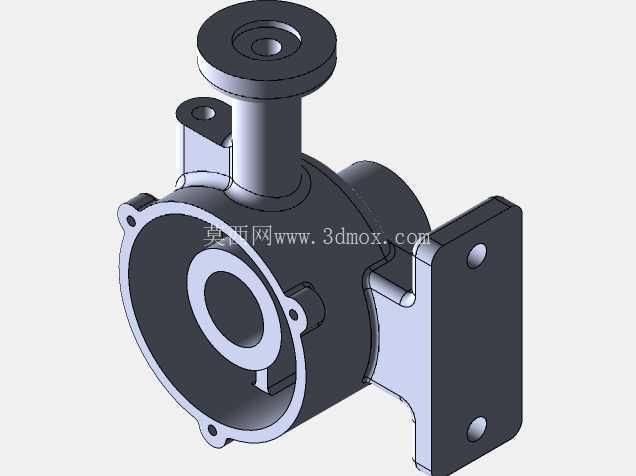

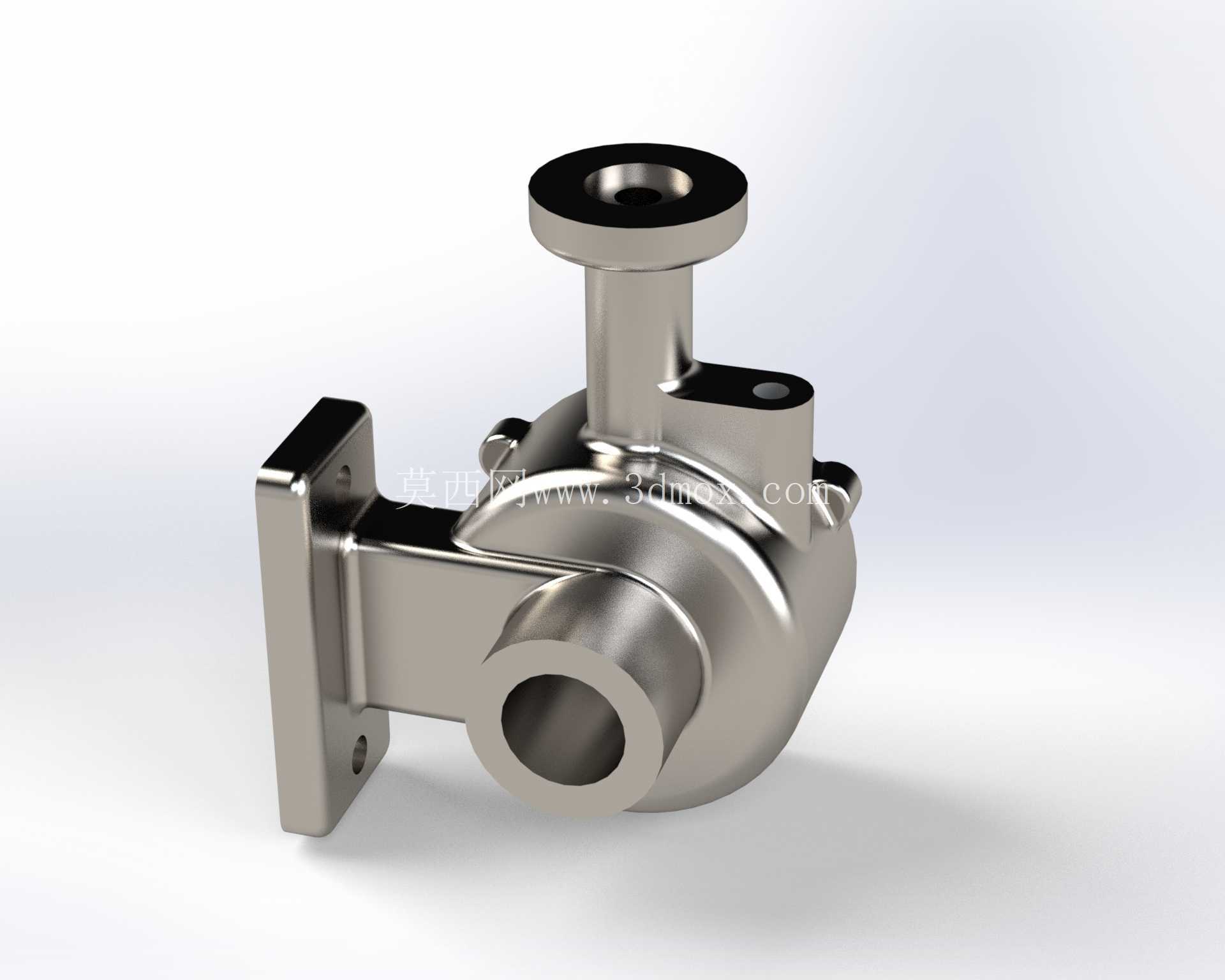

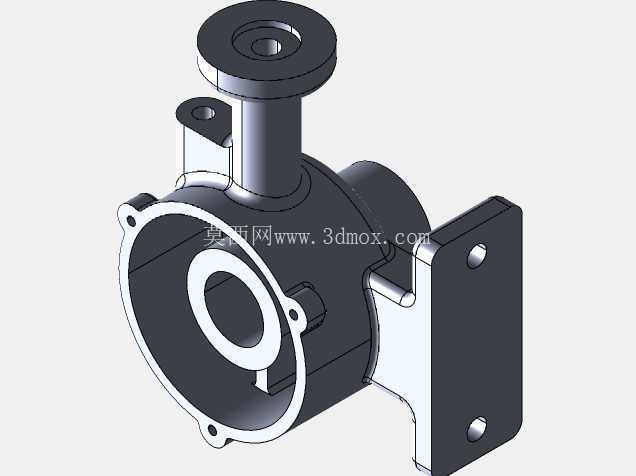

  这个泵体壳体是单级离心泵的核心承压容纳部件,主要应用在民用供水、小型工业循环水输送、暖通系统水循环、小型设备冷却回路这类场景中,作为整泵的基础承载结构,所有叶轮、密封组件、连接管路、驱动端支架都要依托这个壳体完成装配,同时承担流体导流、压力承载、安装定位的多重作用。从结构设计逻辑来看,整个壳体采用蜗壳式流道设计,内部的环形渐变腔体是匹配叶轮外径做的水力型线,目的是把叶轮甩出的高速流体逐步降速扩压,把动能转化为压力能,减少流道内的水力冲击损失,流道的截面从隔舌位置开始沿着圆周方向逐步扩大,这个渐变曲率是经过水力校核的,避免出现截面突变造成的涡流区,降低泵运行时的振动和噪音。

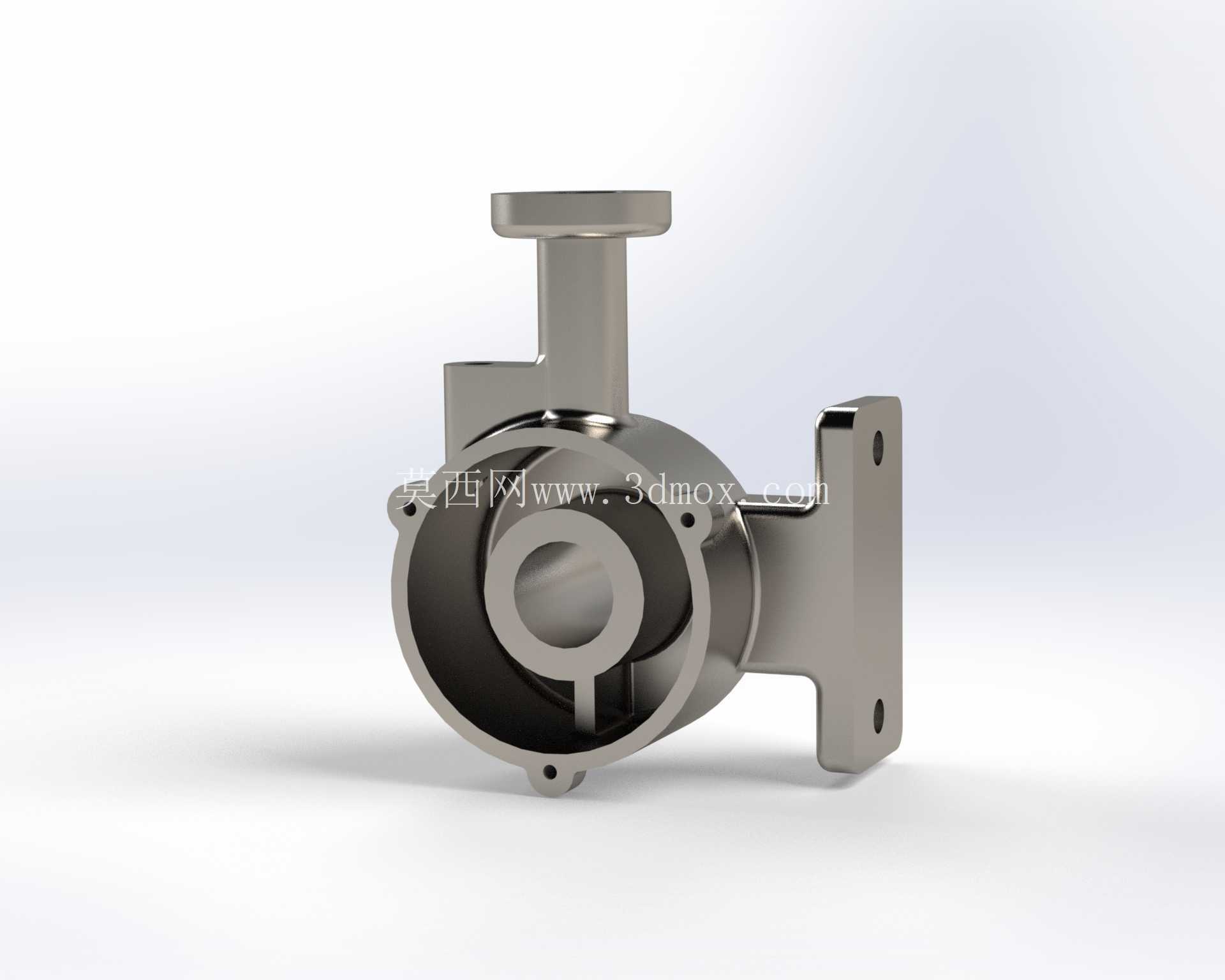

  壳体上的三个外接接口分别对应不同功能:顶部垂直向上的接口是泵的出口法兰,用来对接出水管道,接口端面做了密封凸台结构,安装时配合密封垫片可以保证高压流体不会从连接面泄漏;侧面带安装孔的方形法兰结构是驱动端的连接止口,这个止口的同轴度要求很高,用来和电机端盖或者轴承支架定位,保证泵轴和叶轮的旋转中心和壳体流道中心重合,避免叶轮运转时和壳体内壁发生刮蹭;前端的大开口结构是叶轮安装口,用来装入叶轮和机械密封组件,开口端面上均匀分布的小孔是端盖连接螺孔,装配时配合泵盖把前端密封,同时这个端面也做了密封槽结构,放置O型密封圈实现静密封。

  底部的几个带孔凸台是泵的安装脚,用来把整泵固定在安装基座上,凸台的安装孔做了沉孔设计,螺栓锁紧后头部不会突出安装面,保证泵放置时的平面度,几个安装脚的位置分布是经过重心校核的,泵装配完电机和叶轮后,重心落在几个安装脚的支撑范围内,避免运行时出现倾覆或者额外的安装应力。从铸造工艺角度考虑,整个壳体的壁厚做了均匀化处理,所有转角位置都做了铸造圆角,避免壁厚突变造成的铸造缩孔、应力集中问题,各个凸台和主体连接的位置也做了过渡斜角,方便铸造时拔模,同时减少应力集中带来的壳体开裂风险,毕竟泵运行时内部要承受流体的工作压力,壁厚均匀可以保证各个位置的承压能力一致,不会出现局部强度不足的问题。

  安装边界方面,驱动端法兰的止口尺寸是和标准Y系列小型电机的端盖止口匹配的,进出口的通径是对应小流量离心泵的常规管径,安装脚的孔位间距符合小型卧式离心泵的通用安装尺寸,可以直接替换同参数的现有泵体,不需要重新改动安装基座和管路位置。设计时还考虑了壳体的加工工艺性,所有需要机加工的密封面、止口面、螺孔位置都预留了足够的加工余量,非加工面直接保留铸造表面,减少不必要的加工工序,降低零件的制造成本;内部流道的表面粗糙度要求控制在合理范围,不需要过高的抛光精度,就能满足小型离心泵的水力效率要求,平衡性能和加工成本。另外壳体上的加强筋结构是和主体一体铸造的,分布在进出口和主体连接的位置、安装脚和主体连接的位置,这些位置是泵运行时应力集中的区域,加强筋可以提升壳体的整体刚性,减少泵在高压运行或者管路受力时的壳体变形,避免因为变形导致密封面泄漏或者叶轮刮壳的问题。隔舌位置的结构做了小圆角处理,既保证流道的导流效果,又避免尖角位置在铸造时出现浇不足的缺陷,同时也减少流体在隔舌位置的冲击,降低泵运行时的水力噪音。
