轮式移动底盘搭载多自由度作业机械臂

该轮式移动作业平台的设计核心，是解决固定工位机械臂作业半径受限、无法覆盖多工位流转作业的痛点，在车间物料转运、仓储分拣、产线工位间工件上下料、厂区设备巡检等场景下，可替代人工完成重复性的物料搬运、工件定位、简单操作作业，尤其适配多品种小批量生产模式下的柔性作业需求，无需对现有产线做大规模改造即可快速部署。

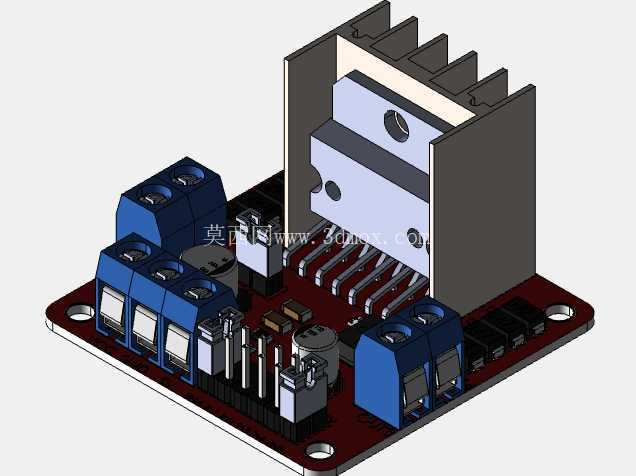

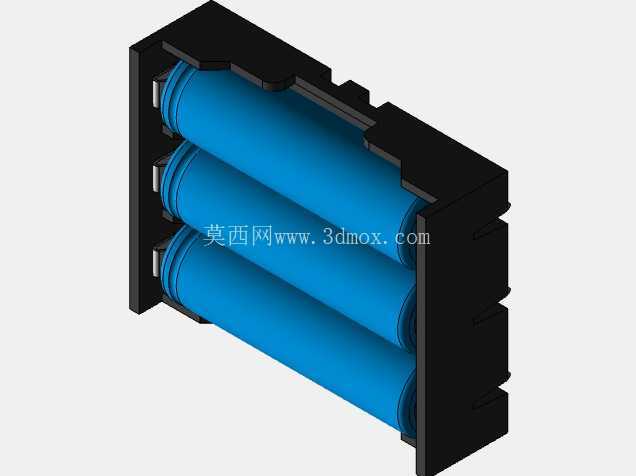

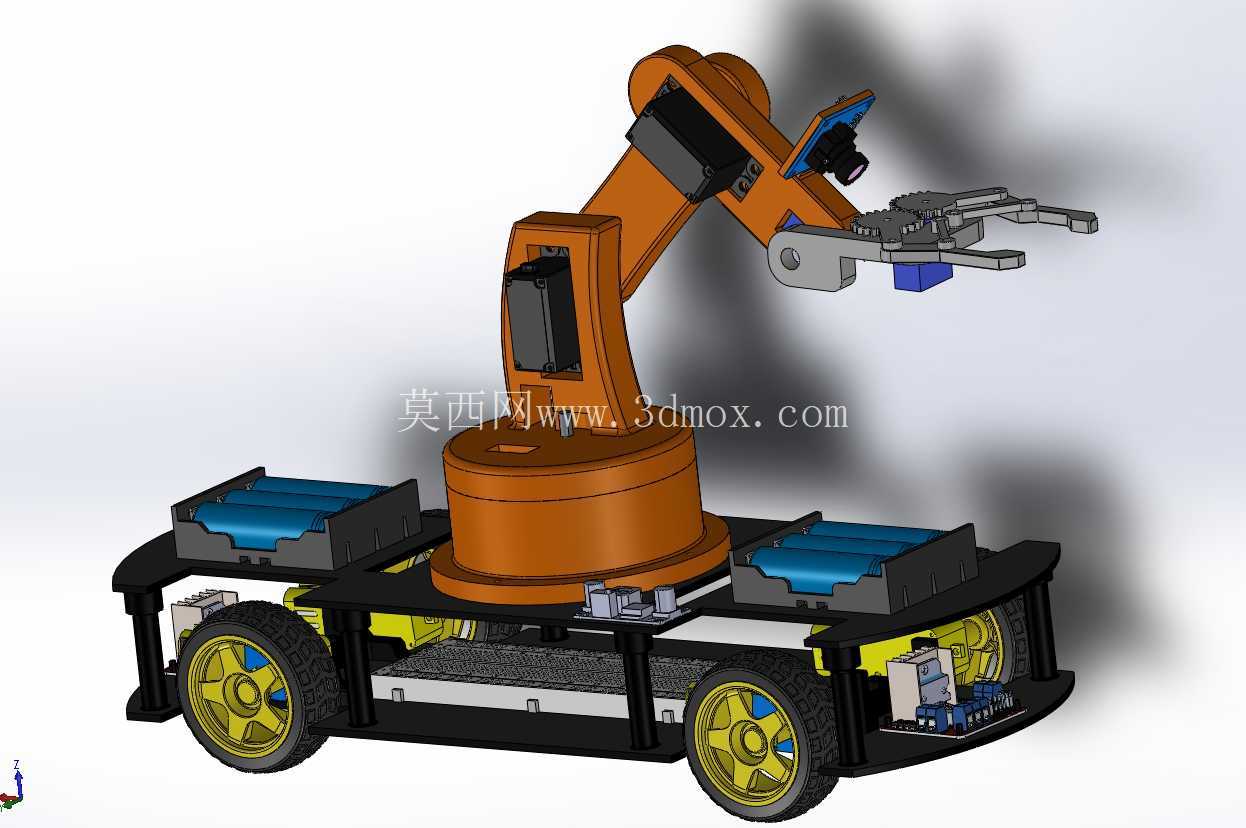

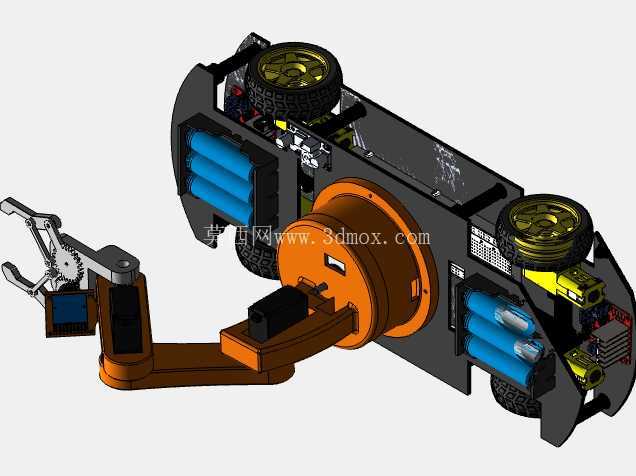

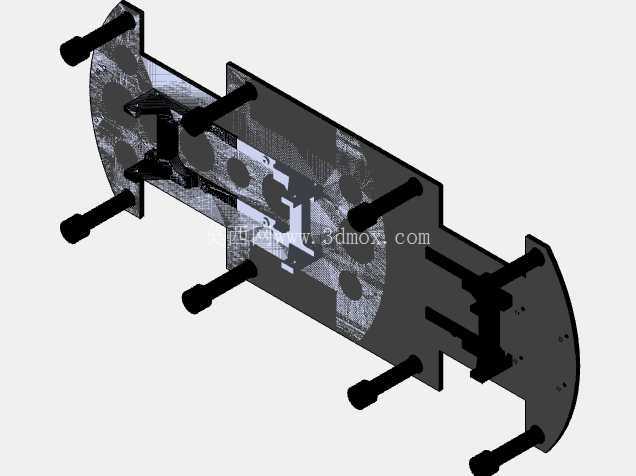

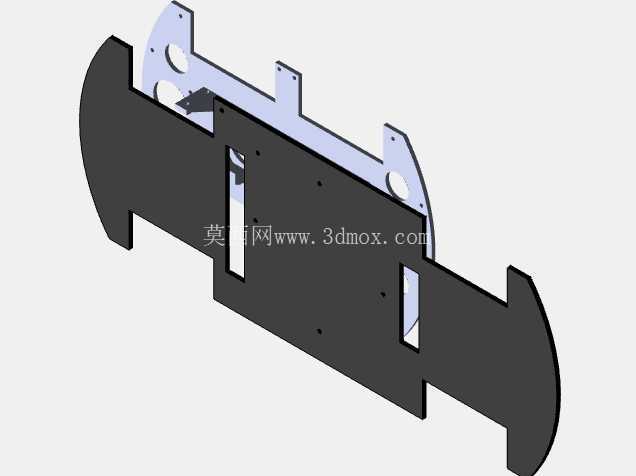

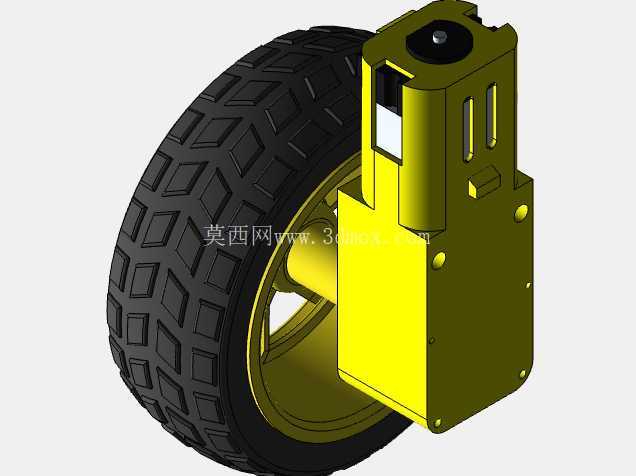

从结构布局来看，整机采用差速轮式移动底盘作为承载基体，底盘框架采用型材拼接式结构，两侧布置大直径驱动轮，轮组内部集成驱动与减速单元，可实现原地转向、小半径转弯，适配车间内狭窄通道的通行需求；底盘上层预留多组安装位，可根据作业需求搭载不同容量的储能模块、控制单元、传感组件，当前模型中两侧布置的模块化电池仓，采用快拆式结构设计，可在作业间隙快速更换储能单元，减少设备停机等待时间，底盘中部预留的布线槽与安装平面，可兼容不同型号的运动控制器、通讯模块扩展，满足不同场景下的控制需求。

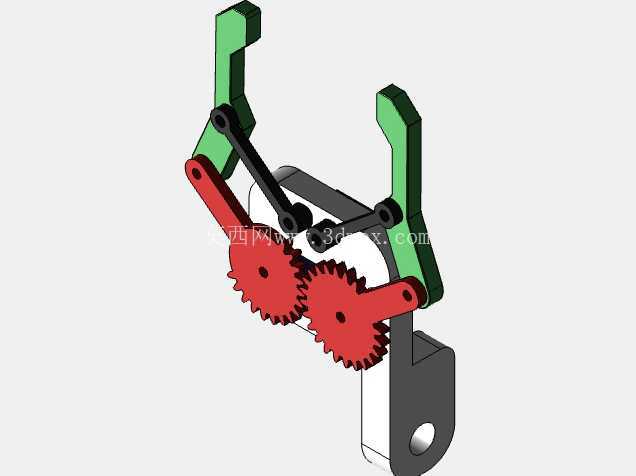

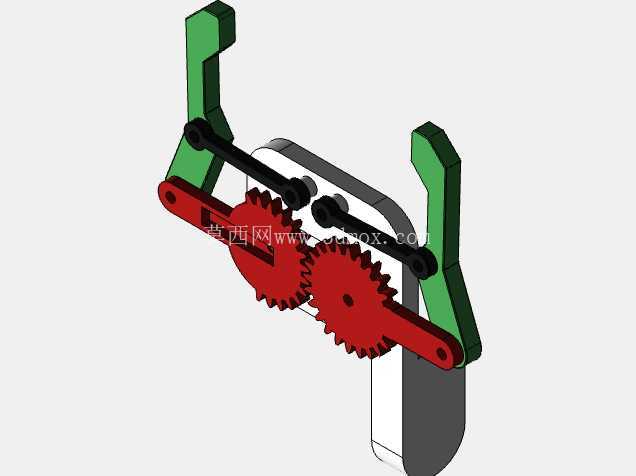

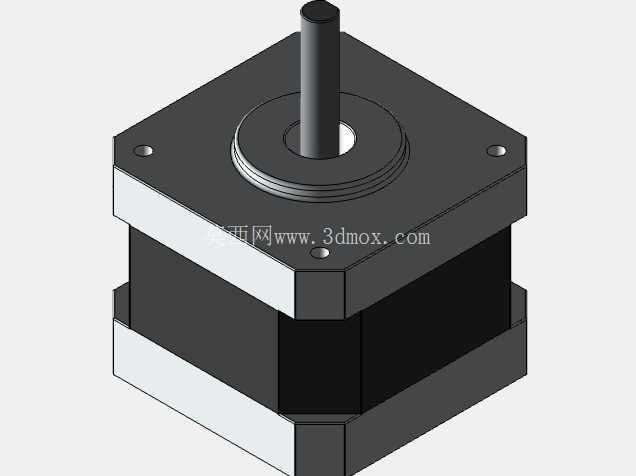

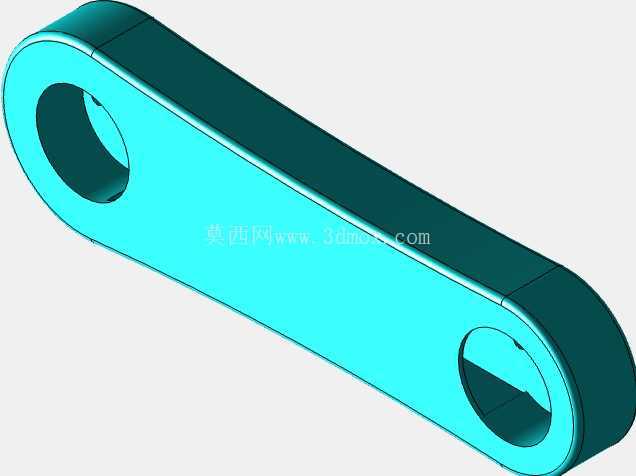

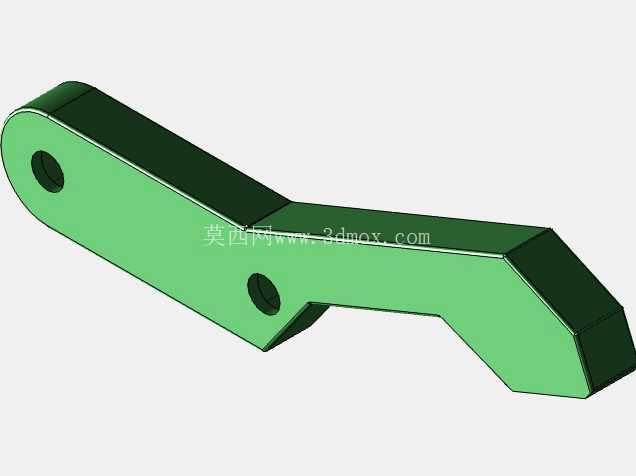

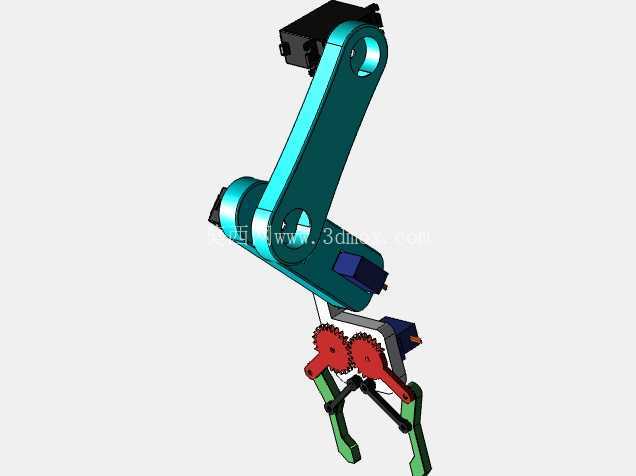

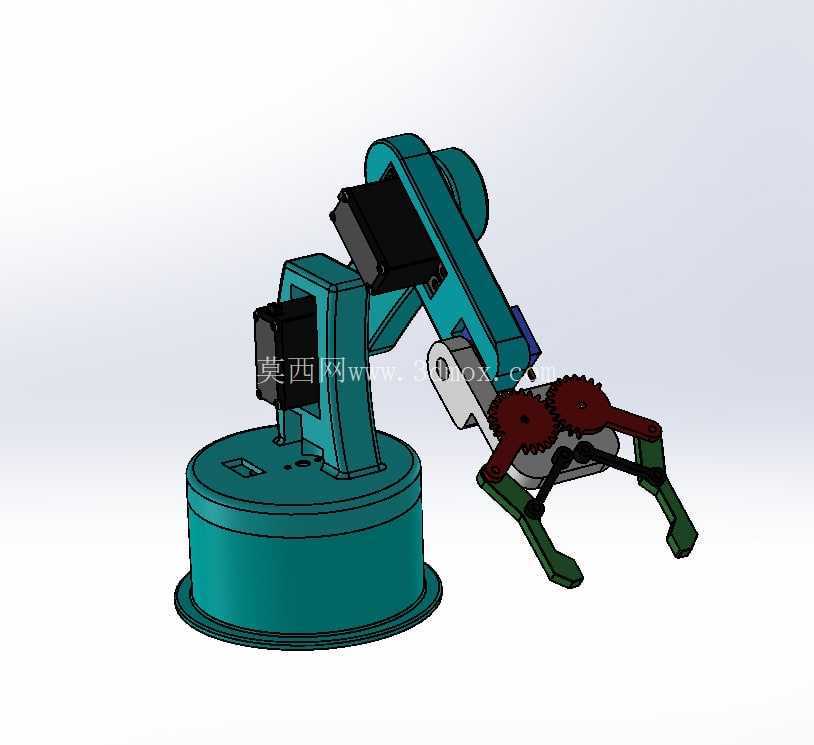

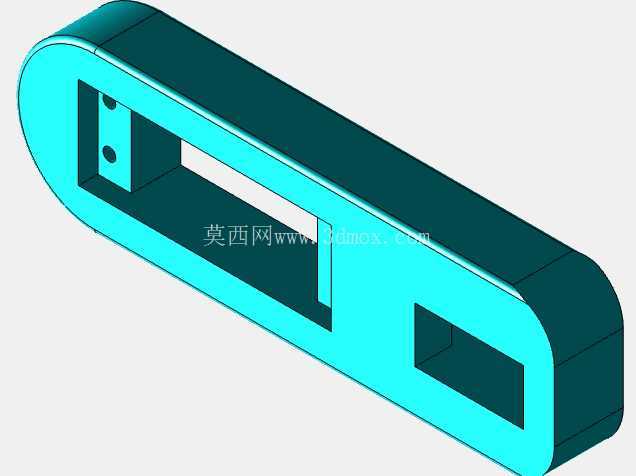

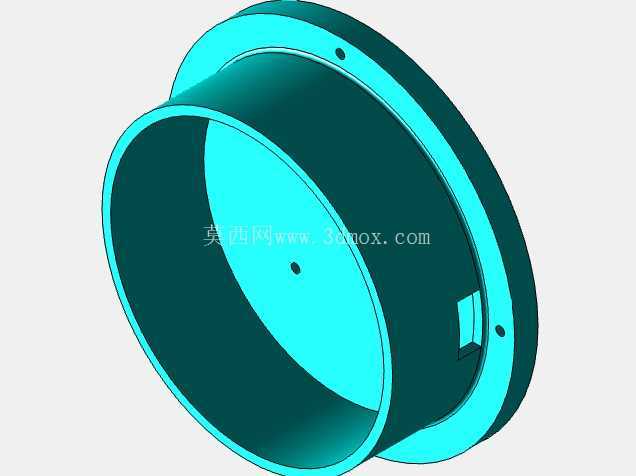

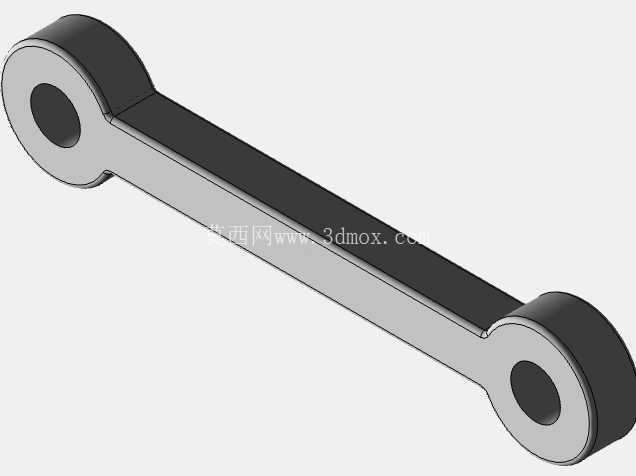

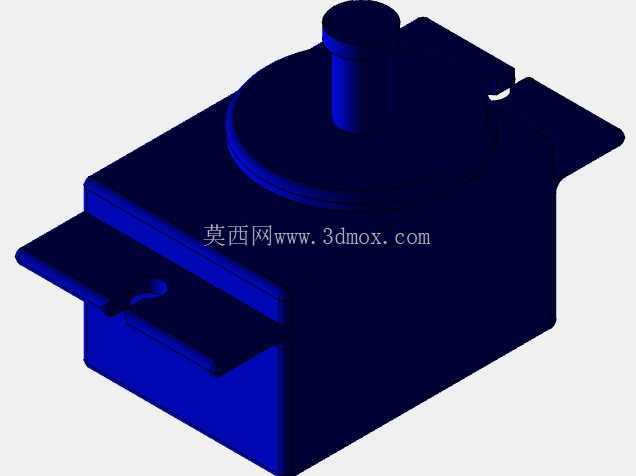

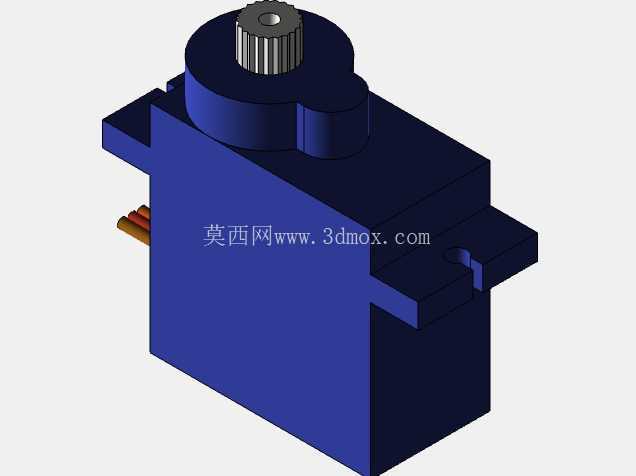

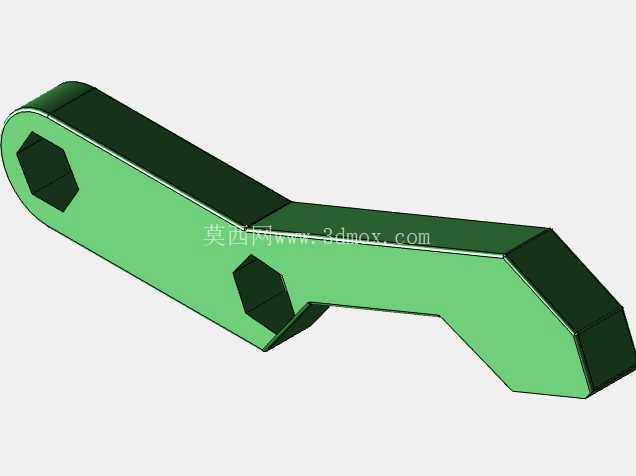

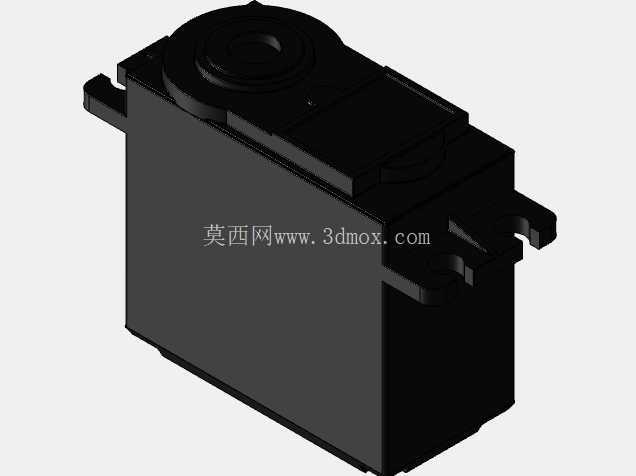

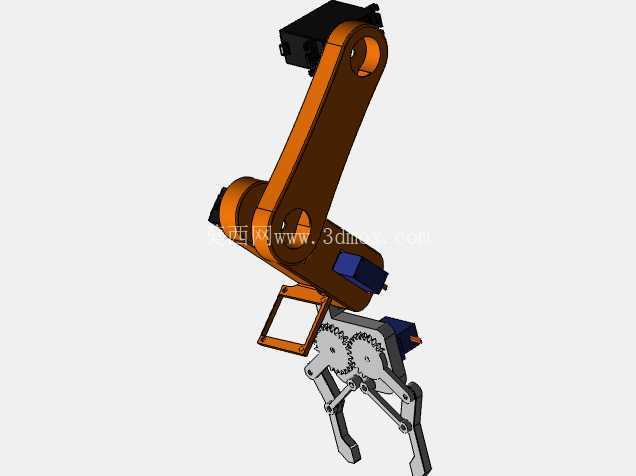

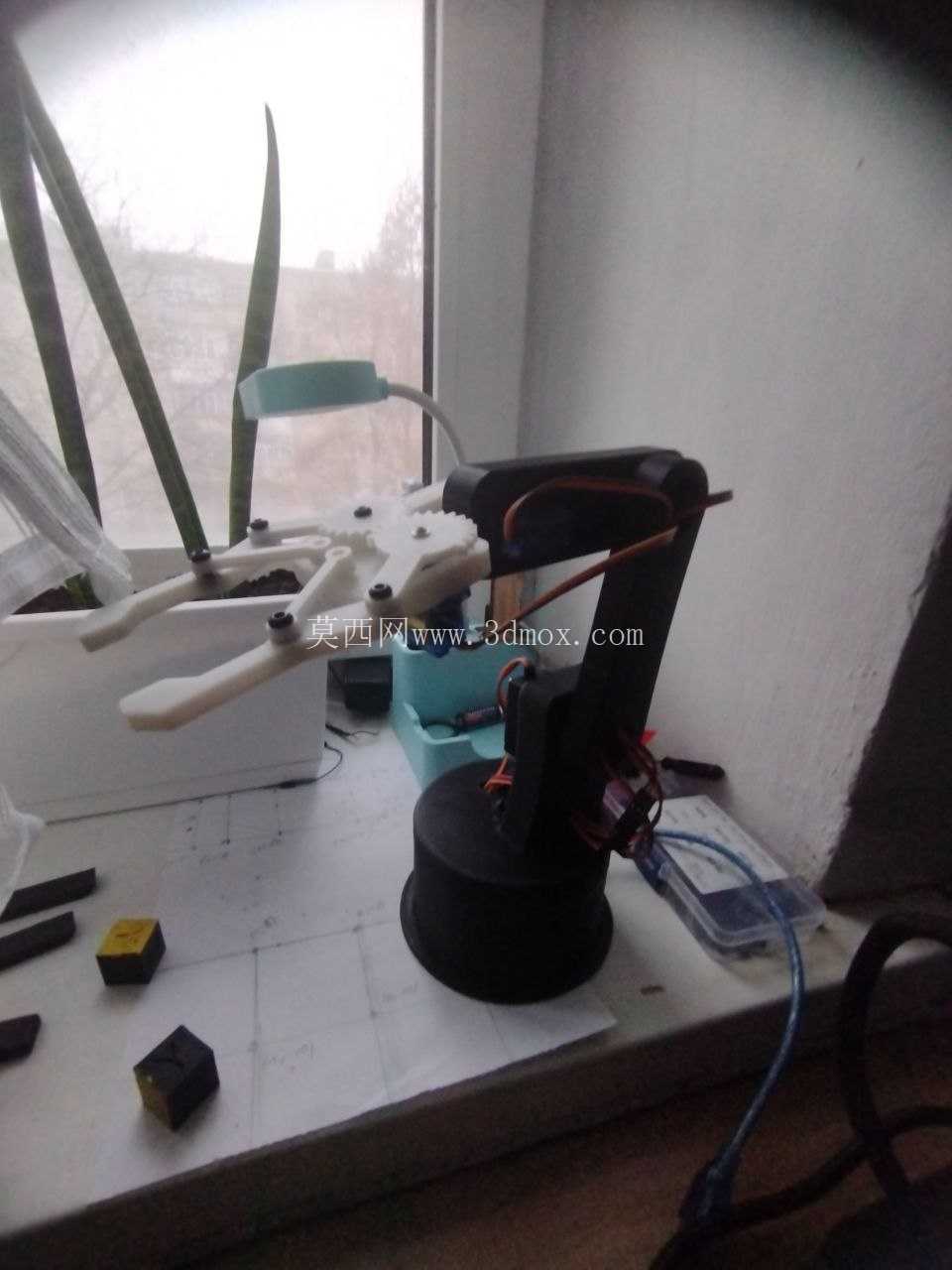

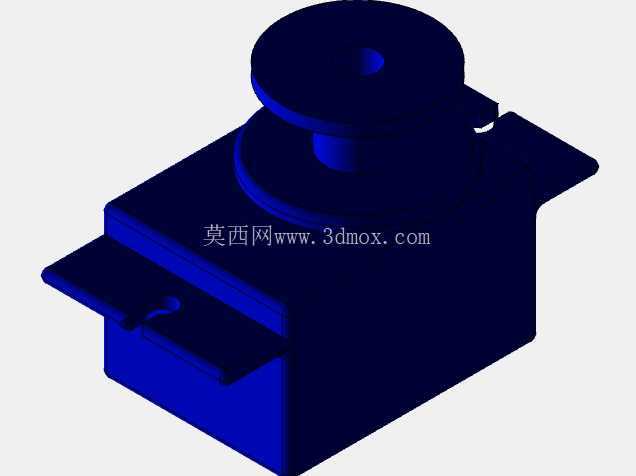

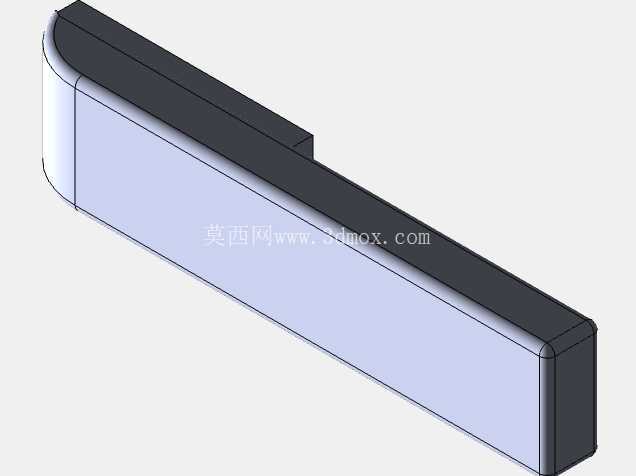

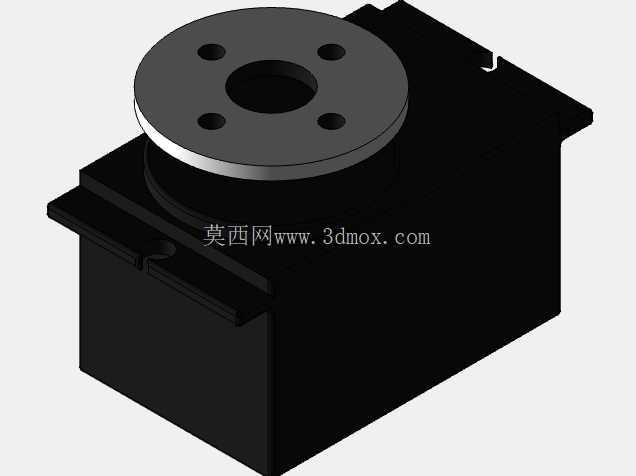

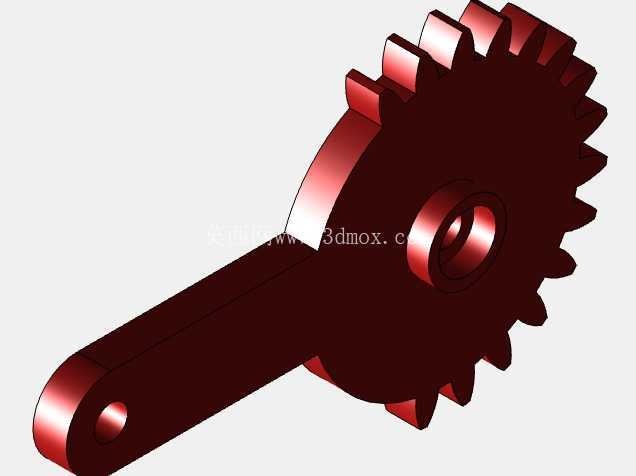

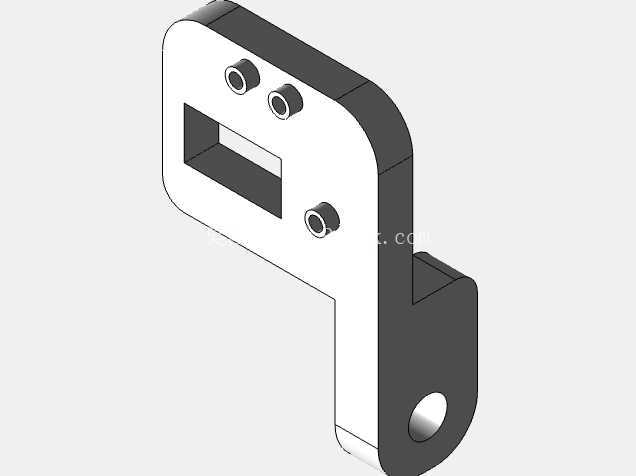

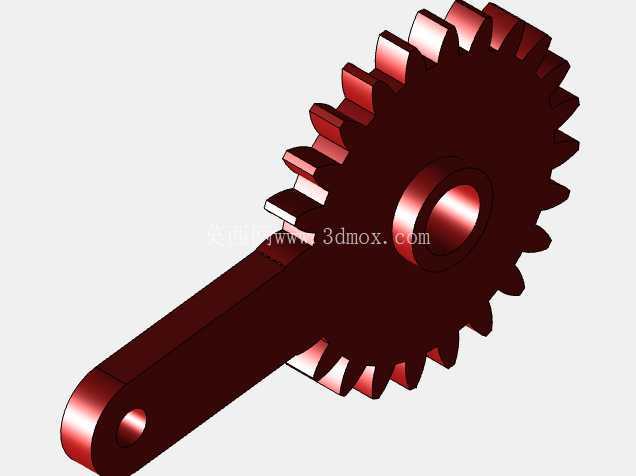

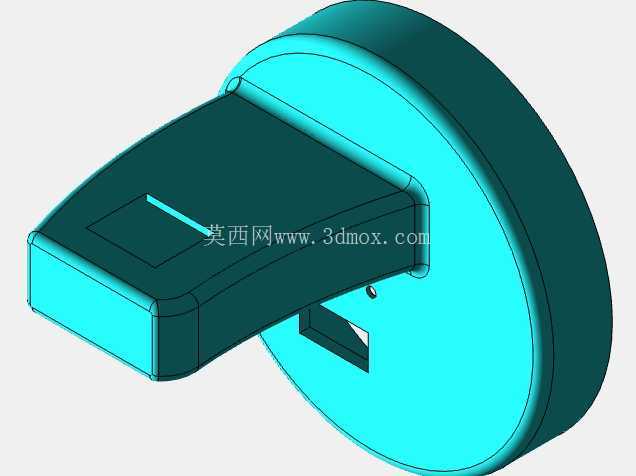

搭载在底盘中心回转基座上的多自由度机械臂，采用关节式串联结构，从基座到末端执行器依次设置腰转关节、大臂俯仰关节、小臂俯仰关节、腕部回转关节，各关节均采用集成式驱动单元布局，将驱动元件、传动结构内置在关节壳体内部，减少外部走线带来的干涉风险；臂体结构采用轻量化的异形截面设计，在保证结构刚度满足额定负载下形变控制要求的前提下，尽可能降低臂体自身重量，减少移动底盘的承载负担，同时提升机械臂的动态响应速度。末端执行器采用平动夹爪结构，夹爪指面可根据抓取工件的外形更换适配的垫块，可兼容规则形状的箱体、轴类、盘类工件的抓取作业，夹爪开合行程覆盖常见的中小尺寸工件范围，无需更换夹爪本体即可适配多品类工件的作业需求。

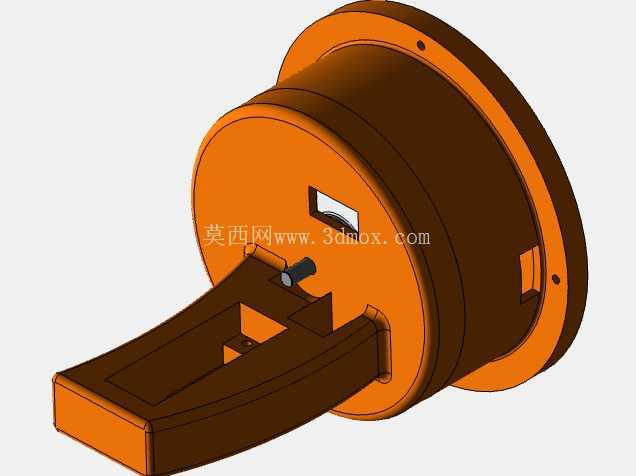

设计过程中重点考量了移动作业的稳定性边界，机械臂在全伸展状态下的作业半径，与底盘轮距、轴距参数做了匹配校核，当机械臂向底盘侧方伸展抓取额定负载时，整机的重心投影始终落在轮组支撑多边形内部，避免侧翻风险；底盘的离地间隙参数适配车间常见的地面门槛、线缆盖板等凸起障碍，可平稳通过厂区内常见的非绝对平整路面。机械臂的基座回转中心与底盘的几何中心重合，简化了运动学解算的坐标转换逻辑，降低移动过程中臂体姿态调整的控制复杂度，当底盘在移动过程中，机械臂可自动收拢到贴近底盘中心的收纳姿态，降低整机高度与横向伸出尺寸，减少通行过程中与周边设备、物料发生碰撞的概率。

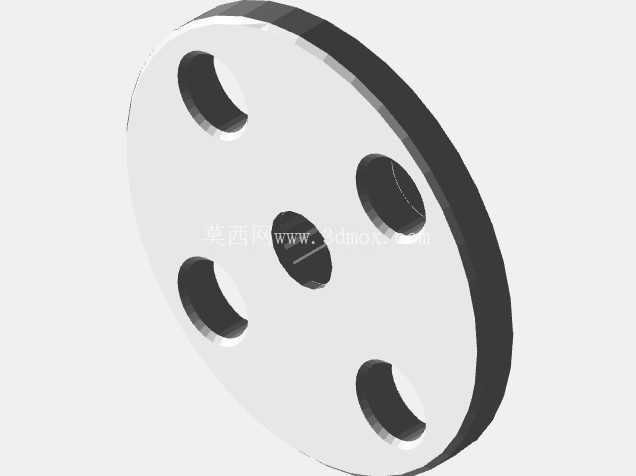

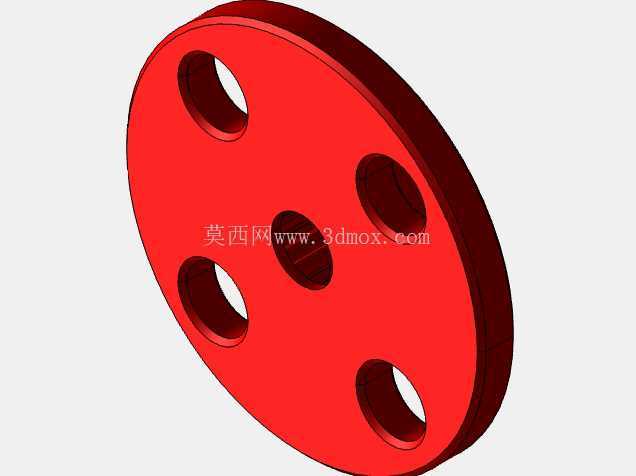

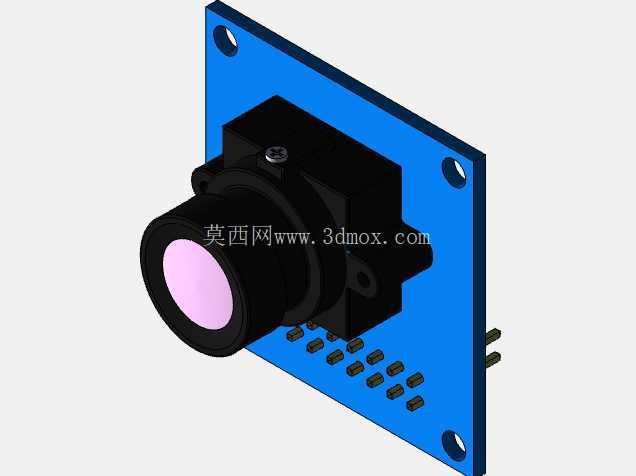

从安装适配角度，底盘底部预留了传感组件的安装接口，可加装激光雷达、视觉相机、防撞触边等导航与安全组件，支持磁条导航、二维码导航、SLAM导航等多种导航方式的扩展；机械臂末端预留了标准的安装法兰，除夹爪外还可更换吸盘、拧紧轴、喷涂头等不同作业执行器，拓展设备的应用场景。整机的管线布局采用拖链内置式设计，所有动力线、信号线均沿臂体内部与底盘框架内部走线，外部无裸露管线，避免车间作业过程中管线被工件勾挂、被油污腐蚀的问题，提升设备在工业现场环境下的运行可靠性。各关节的限位位置均做了机械硬限位与软件软限位的双重设计，避免机械臂运动过程中与底盘本体、周边环境发生碰撞，同时在关节处设置了状态反馈元件，可实时反馈关节角度、负载扭矩信息，便于控制系统做运动轨迹的动态调整。
