蜗轮传动多自由度教学实验机械臂结构

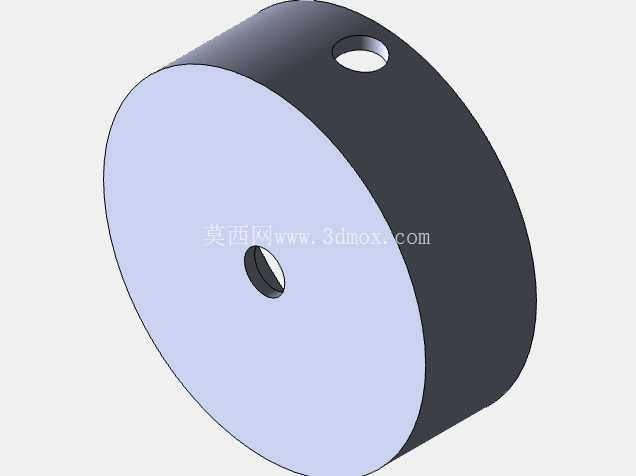

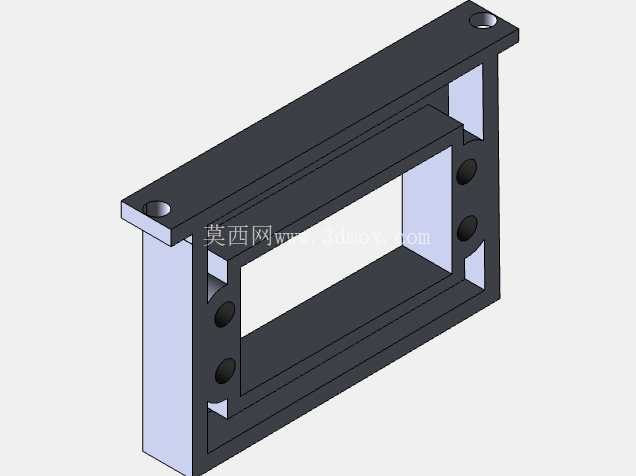

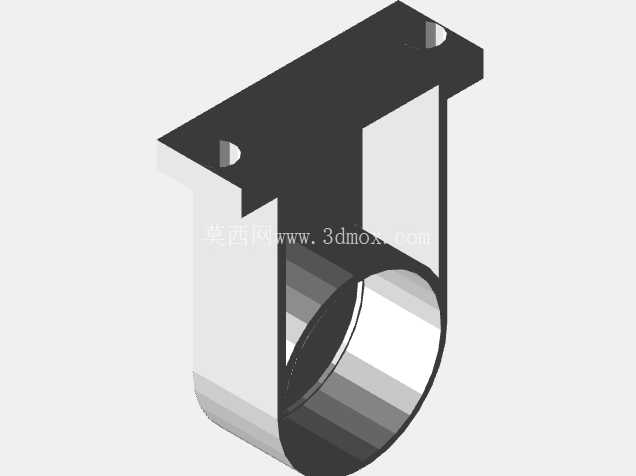

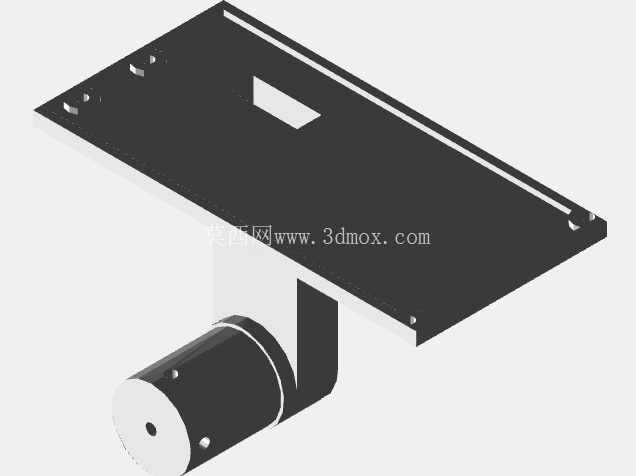

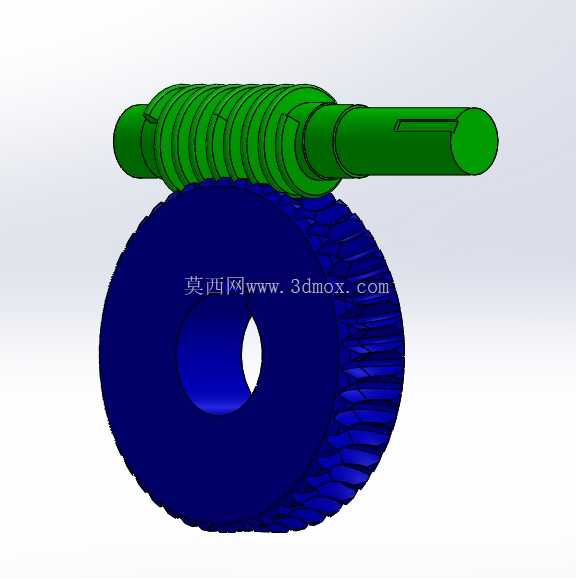

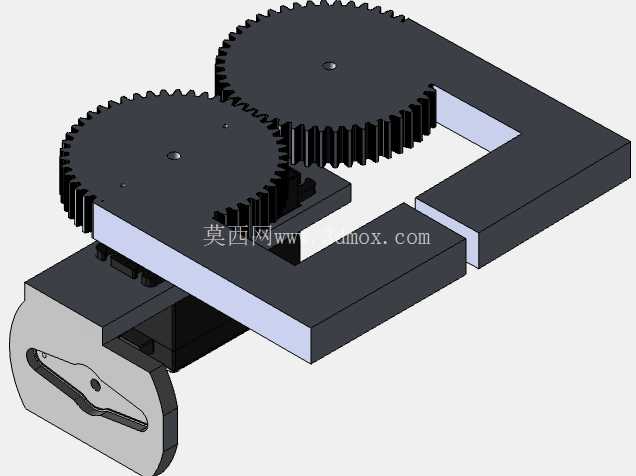

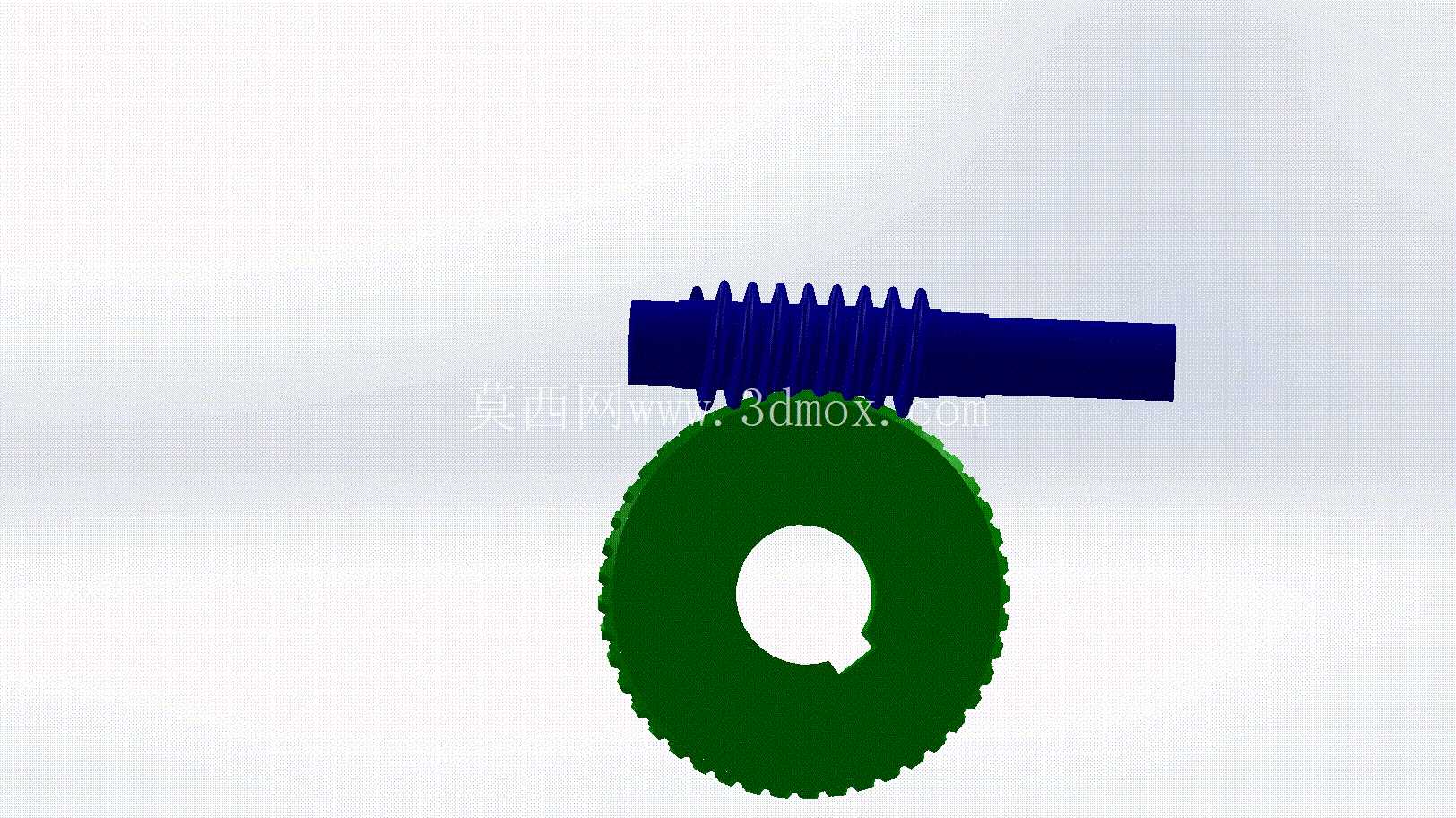

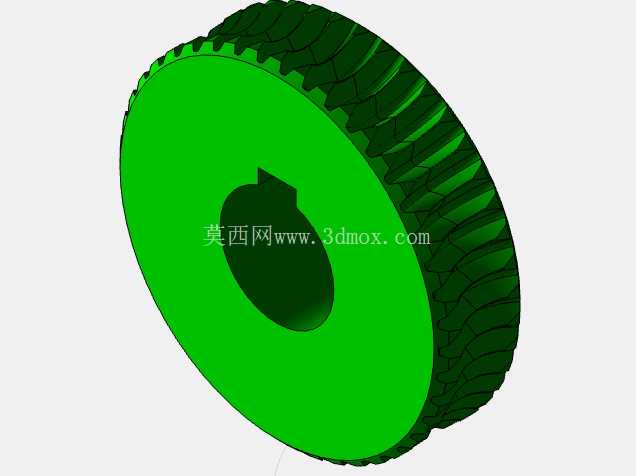

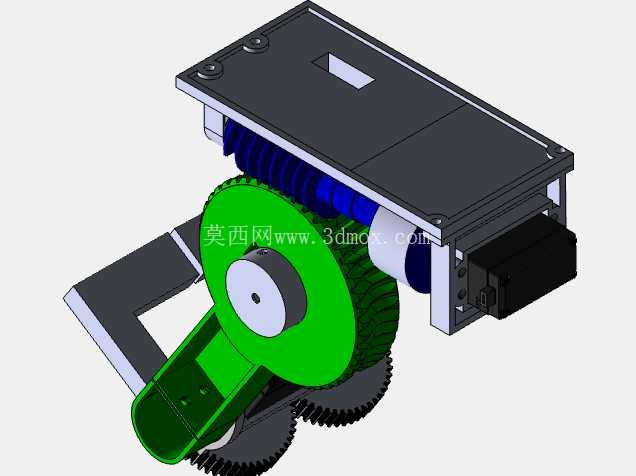

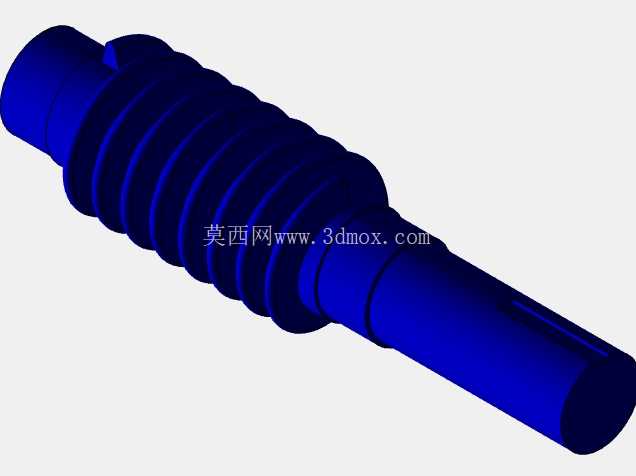

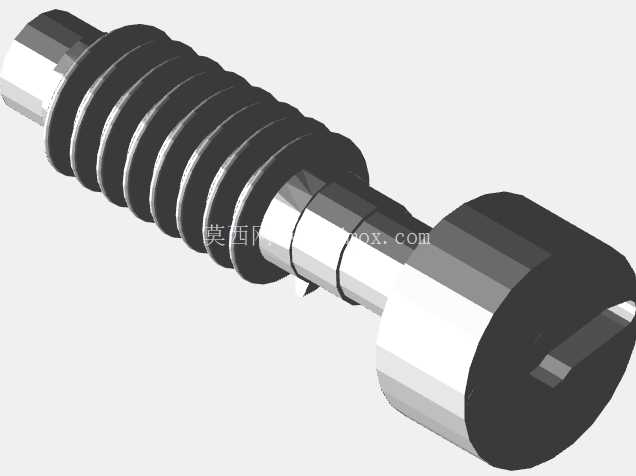

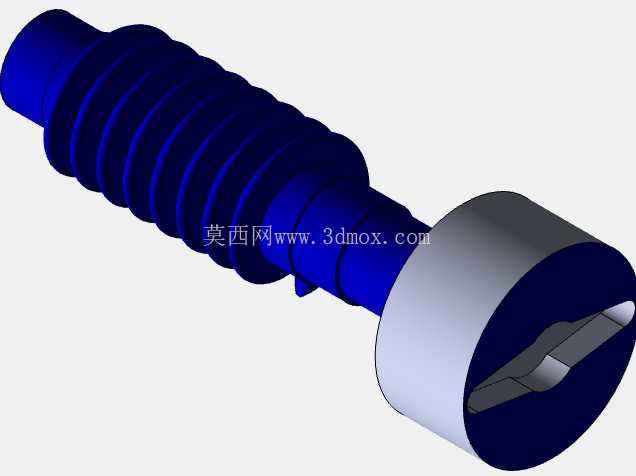

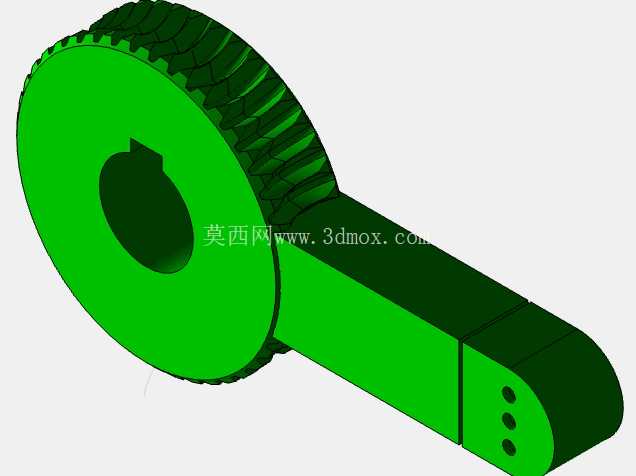

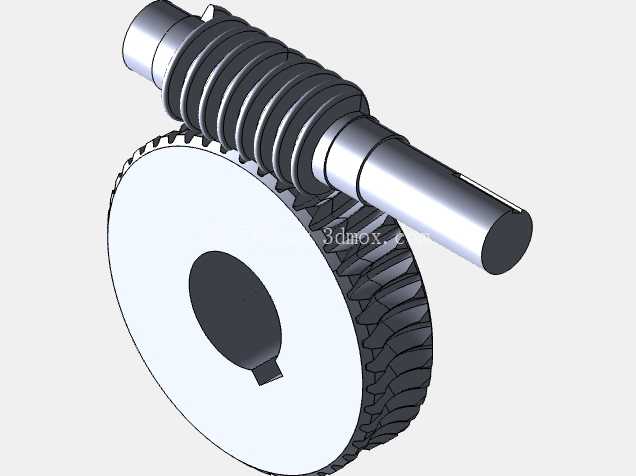

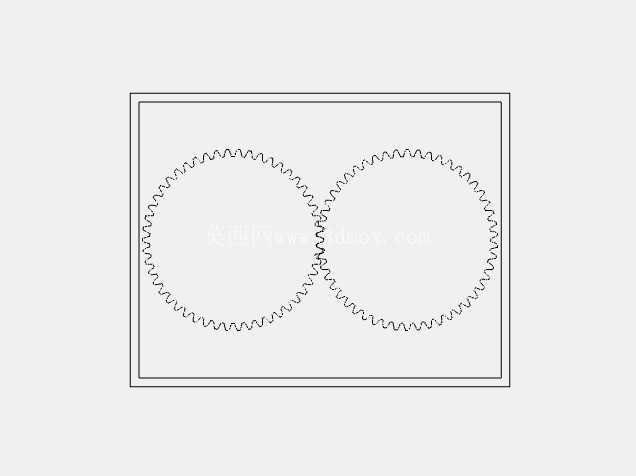

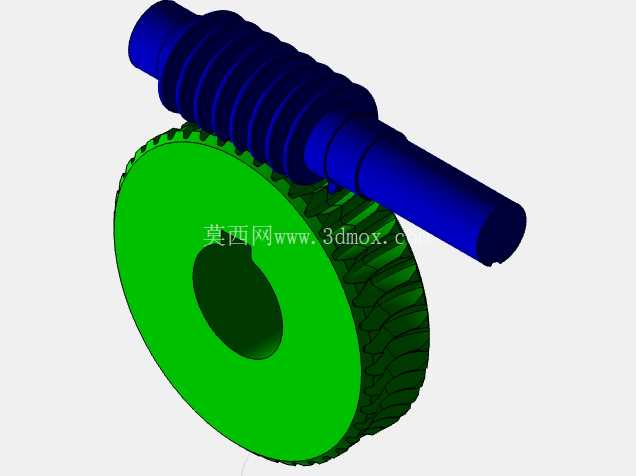

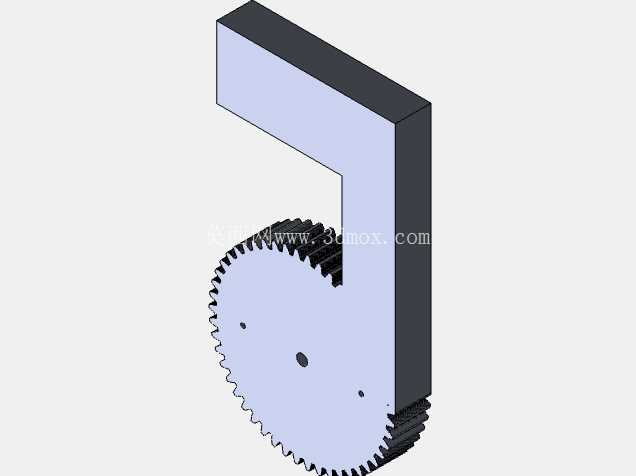

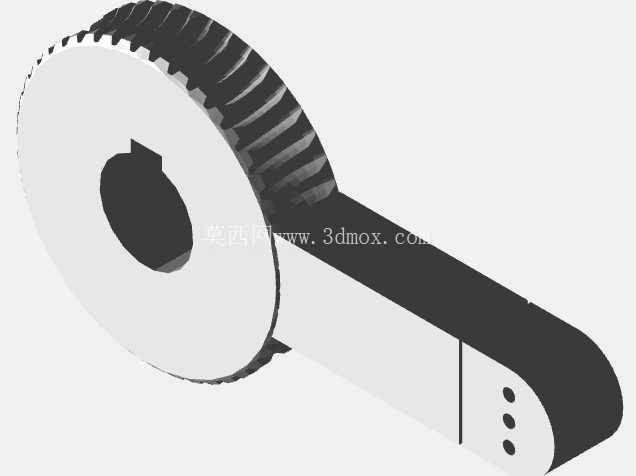

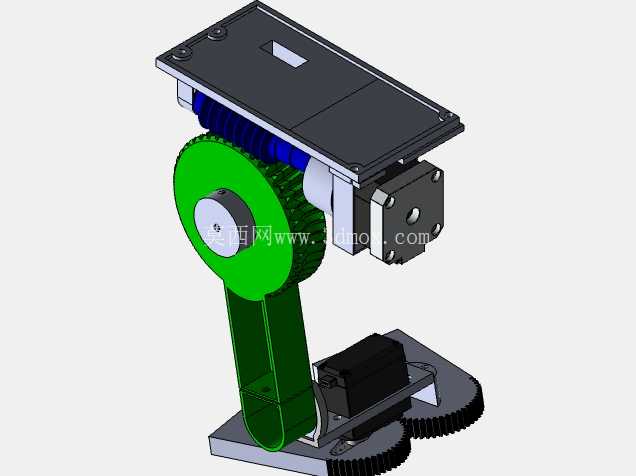

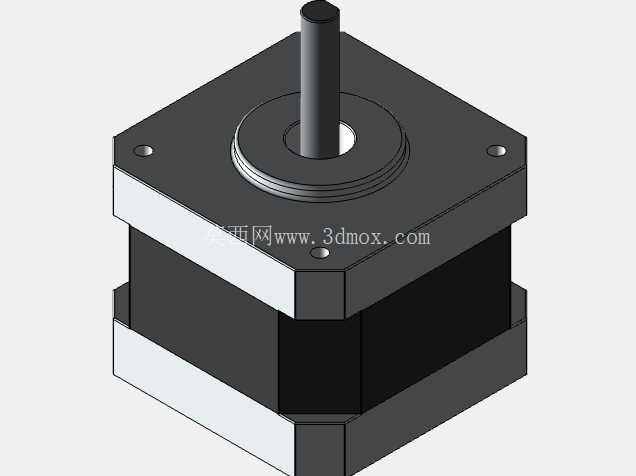

　　这款采用蜗轮副作为核心传动部件的多关节机械臂，最初面向高校工程训练中心、中小学创客空间的开源硬件教学场景开发，同时也可作为小型桌面级搬运单元，完成电子元件分拣、小型工件工位转移、3D打印成品取件等轻载作业任务，负载能力适配桌面级零散物料的转运需求，不需要搭配重型工业机架，可直接放置在常规实验台、工作台面上使用。从传动方案选型来看，底座回转关节采用Nema17规格17HS3401步进电机驱动，搭配蜗轮蜗杆减速结构，一方面可以获得足够的减速比来提升输出扭矩，满足底座承载整个臂体重量、带动上部结构回转的需求，另一方面蜗轮副自带的反向自锁特性，能够在电机断电时保持臂体姿态稳定，不会因为臂体自重出现下坠、回转偏移的问题，省去了额外的抱闸机构设计，大幅简化了关节的结构复杂度。大臂俯仰关节采用MG995伺服电机直连配合蜗轮传动，将伺服电机的高速低扭矩输出转换为低速大扭矩的俯仰动作，传动过程平稳无明显回差，能够精准控制大臂的抬升角度，俯仰行程覆盖从水平放置到垂直抬升的常用作业区间，可适配不同高度的物料取放需求。小臂末端的齿轮传动结构采用两个同模数直齿轮啮合传递动力，带动末端执行器安装座回转，齿轮啮合间隙控制在0.1mm以内，保证末端回转的定位精度，不会出现明显的传动空程。

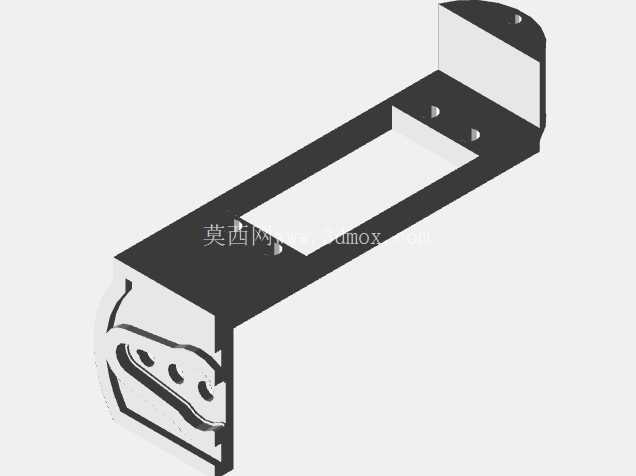

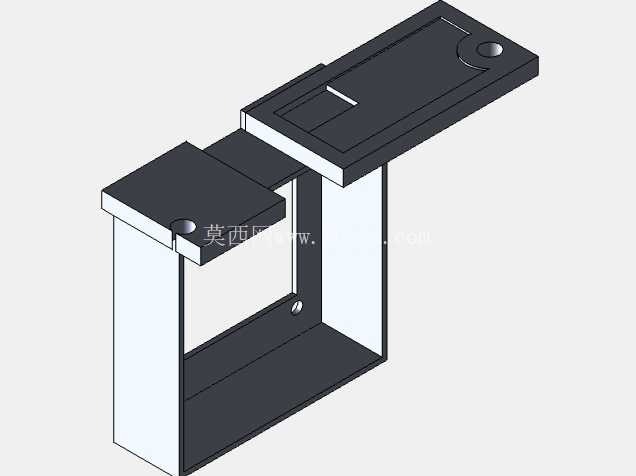

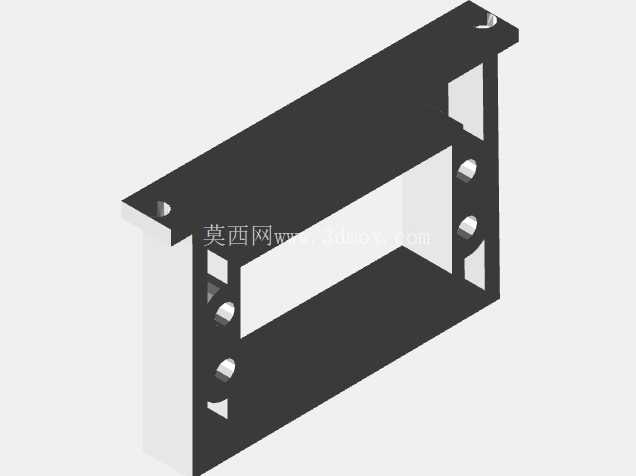

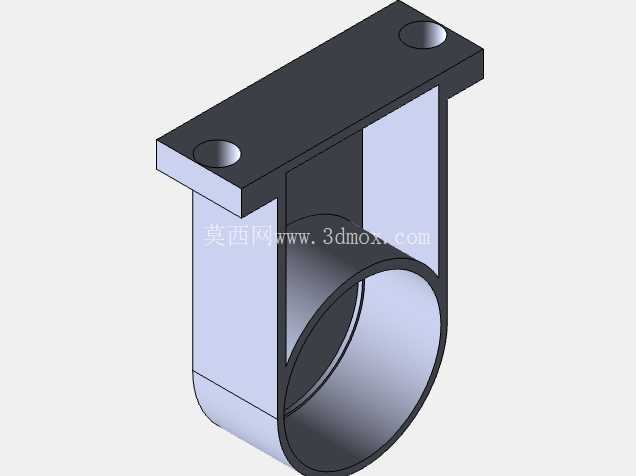

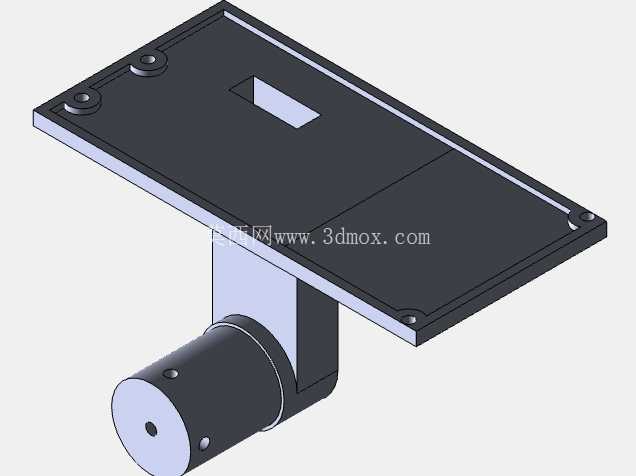

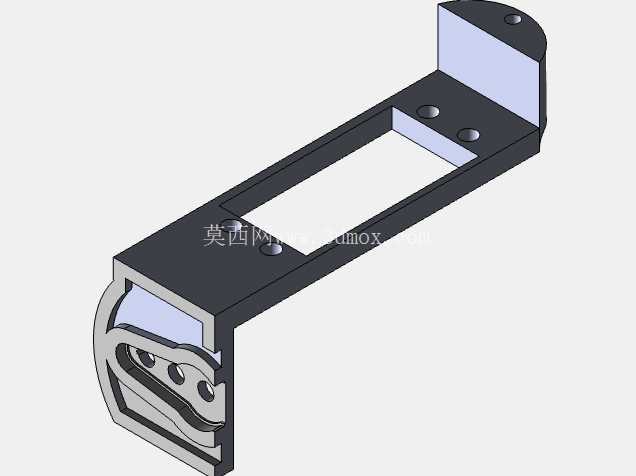

　　整个臂体的结构件全部采用PLA材料3D打印成型，打印时需要注意蜗轮齿面的打印层厚设置不超过0.2mm，避免齿面粗糙度过大导致传动卡滞，同时各关节的安装孔位需要预留0.2mm的装配公差，方便铜套、轴承等标准件的压装，不需要额外进行二次机加工即可完成整机组装。安装边界方面，整机底座的安装固定孔位间距适配常用的铝型材工作台槽距，可直接通过T型螺栓固定在2020或3030规格的铝型材台面上，不需要额外制作转接安装板；臂体完全展开时的最大作业半径为320mm，垂直方向的最大作业高度为280mm，底座回转角度范围为0-180度，大臂俯仰角度范围为0-90度，小臂末端回转角度范围为0-270度，所有关节的运动行程都设置了机械硬限位，避免运动超程导致线缆拉扯、结构碰撞。

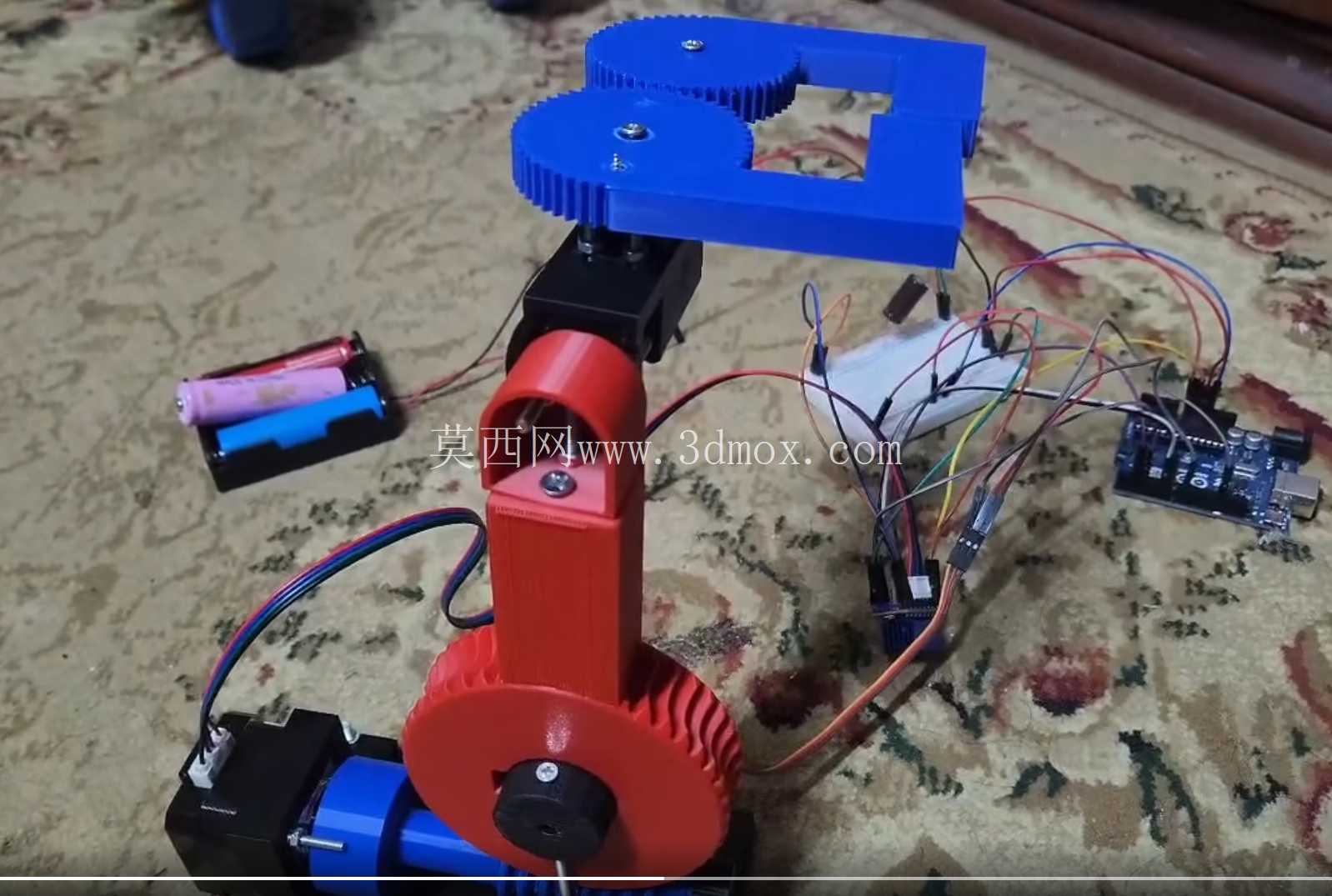

　　控制层面采用Arduino UNO作为核心控制板，步进电机搭配A4988驱动模块实现细分驱动，降低运行时的振动和噪音，伺服电机直接通过控制板的PWM接口输出角度控制信号，所有接线都沿臂体内部的走线槽布置，避免运动过程中线缆与结构件产生摩擦、缠绕。在实际教学场景中，该机械臂可用于演示蜗轮蜗杆传动的自锁特性、减速比计算方法，也可用于开展正逆运动学验证、轨迹规划实验、开源硬件编程实训等教学内容，学生可直接在现有结构基础上更换末端执行器，比如加装吸盘、夹爪、画笔等部件，拓展出绘图、物料搬运、轨迹示教等不同的实验功能。

　　结构设计过程中，特意将所有的传动部件都做了外露处理，没有加装封闭外罩，方便学习者直观观察每个关节的传动过程，理解动力传递路径，同时外露的结构也方便后期对传动间隙进行调整、对易损部件进行更换，不需要拆解整个臂体即可完成维护操作。各关节的连接轴都采用标准M3或M4螺丝作为轴芯，搭配自润滑铜套作为转动支撑，不需要采购特殊规格的轴承零件，所有的紧固件都采用通用标准件，方便学习者自行采购配件完成组装，降低了整个实验装置的制作门槛。在轻载搬运场景下使用时，可在末端加装微型气动吸盘或者小型舵机夹爪，配合简单的点位控制程序，即可完成流水线末端的小型零件分拣、物料码放等重复性作业，虽然负载能力不如工业级机械臂，但对于小批量、轻负载的桌面级作业场景来说，其结构简单、成本低廉、维护方便的优势十分明显，不需要复杂的调试过程即可快速投入使用。
