高速烟支卷接成型一体化生产设备结构

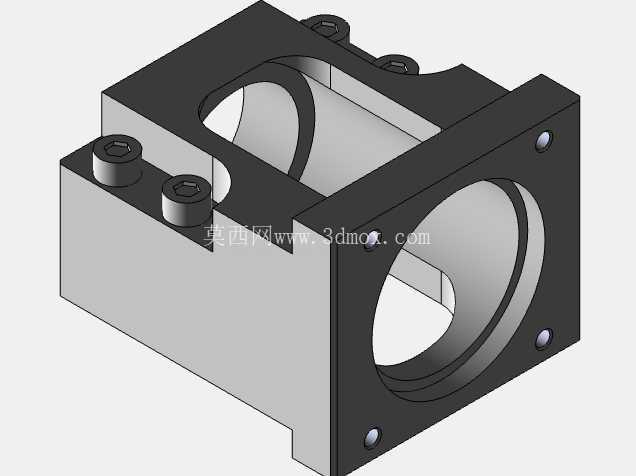

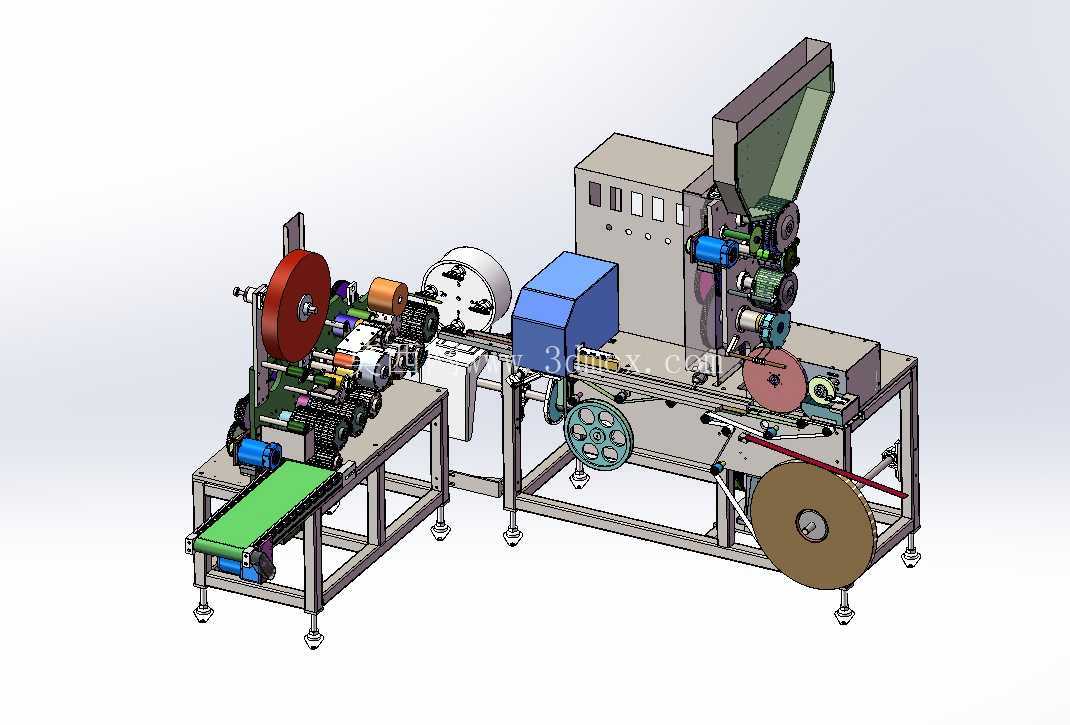

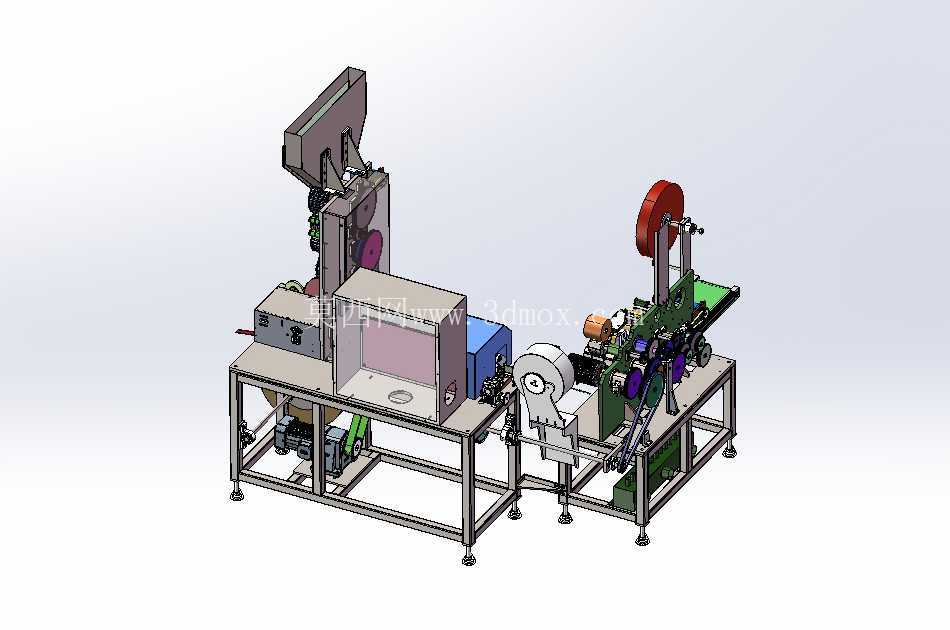

　　这套设备面向烟草制品生产环节的卷接成型工序搭建三维结构，整体采用分段式机架布局，沿物料流向依次排布上料、卷制、接装、检测、输出五个功能区段，各段机架采用标准工业铝型材搭配碳钢封板搭建，底部配置可调式脚杯支撑，可适配车间地面±15mm的平整度偏差，单段机架的安装基准面预留M12螺纹孔阵列，方便现场拼接时调整同轴度误差。设备最上端的倾斜式料斗用于存储卷制原料，料斗内壁做镜面抛光处理减少物料挂壁，下方配振动给料机构，通过偏心轮带动料斗小幅高频振动，让原料均匀落入下方的成型通道，避免出现卡料、断料导致的生产中断。

　　卷制区段核心采用多组压辊与成型轮配合结构，压辊表面做硬质阳极氧化处理，硬度达到HV400以上，耐磨性能满足长时间连续生产需求，成型轮的型腔尺寸严格匹配烟支外径公差要求，卷制过程中通过张力控制机构调整包裹材料的张紧力，避免出现卷制松垮、褶皱的不良品。接装区段集成了水松纸供给、涂胶、裁切、搓接功能，水松纸料卷安装在设备侧下方的带阻尼放卷轴上，放卷过程中通过张力辊实时反馈张力值，保证送纸速度与主机运行速度同步，涂胶辊采用网纹辊结构，胶层厚度控制在0.02-0.05mm区间，既保证接装牢固度又避免溢胶污染设备，裁切刀采用旋转式飞剪结构，裁切动作与烟支输送节拍精准匹配，切口平整无毛刺。

　　设备中段设置的多组同步带输送机构，负责各工序间的物料传递，同步带背面加设导向条，与带轮上的导向槽配合，防止长时间运行出现皮带跑偏，输送路径上布置有光电检测传感器，可实时识别缺料、堵料位置，触发对应的停机保护指令，避免设备部件因卡滞出现过载损坏。成品输出端配置皮带式出料输送机，输送机带速略高于主机运行速度，让成品烟支之间形成均匀间隙，方便后续装盒工序的抓取，出料端侧边设置废品剔除工位，接收到检测系统的不良品信号时，高压气嘴会在对应烟支到达剔除位置时瞬时喷气，将不良品吹入废品收集盒。

　　设备的电控柜集成在主机架的上部区域，柜内预留PLC、伺服驱动器、开关电源等电气元件的安装导轨与接线槽，柜面设置操作按钮、状态指示灯与触摸屏安装位，防护等级达到IP54，可适配生产车间的粉尘环境。传动系统采用伺服电机搭配同步带、齿轮组的传动方案，各运动轴的传动比经过反复校核，保证各工序动作的时序匹配精度，关键传动部位配置自润滑轴承，减少日常维护的注油频次，外露的传动部件均设置透明亚克力防护罩，既方便日常运行状态观察，又能避免操作人员误触发生安全事故。整套设备的三维建模过程中，所有配合面均按照实际加工公差要求预留装配间隙，标准件全部采用通用工业标准型号，方便加工制造过程中的配件采购与替换，各功能模块采用独立安装板设计，可单独拆卸维护，无需大范围拆解相邻部件，大幅降低后期运维的时间成本。
