家用单天线无线路由器外观结构设计

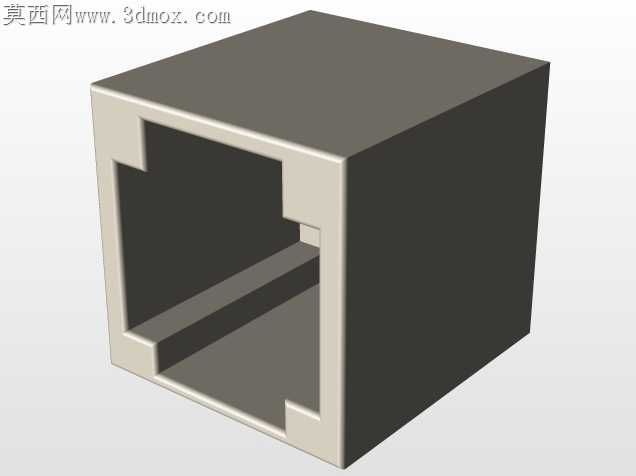

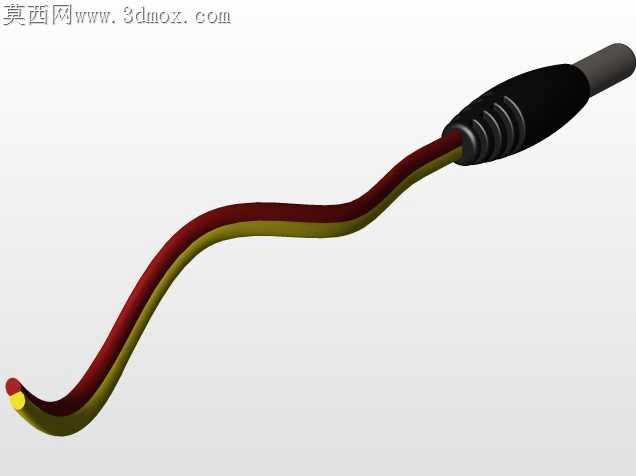

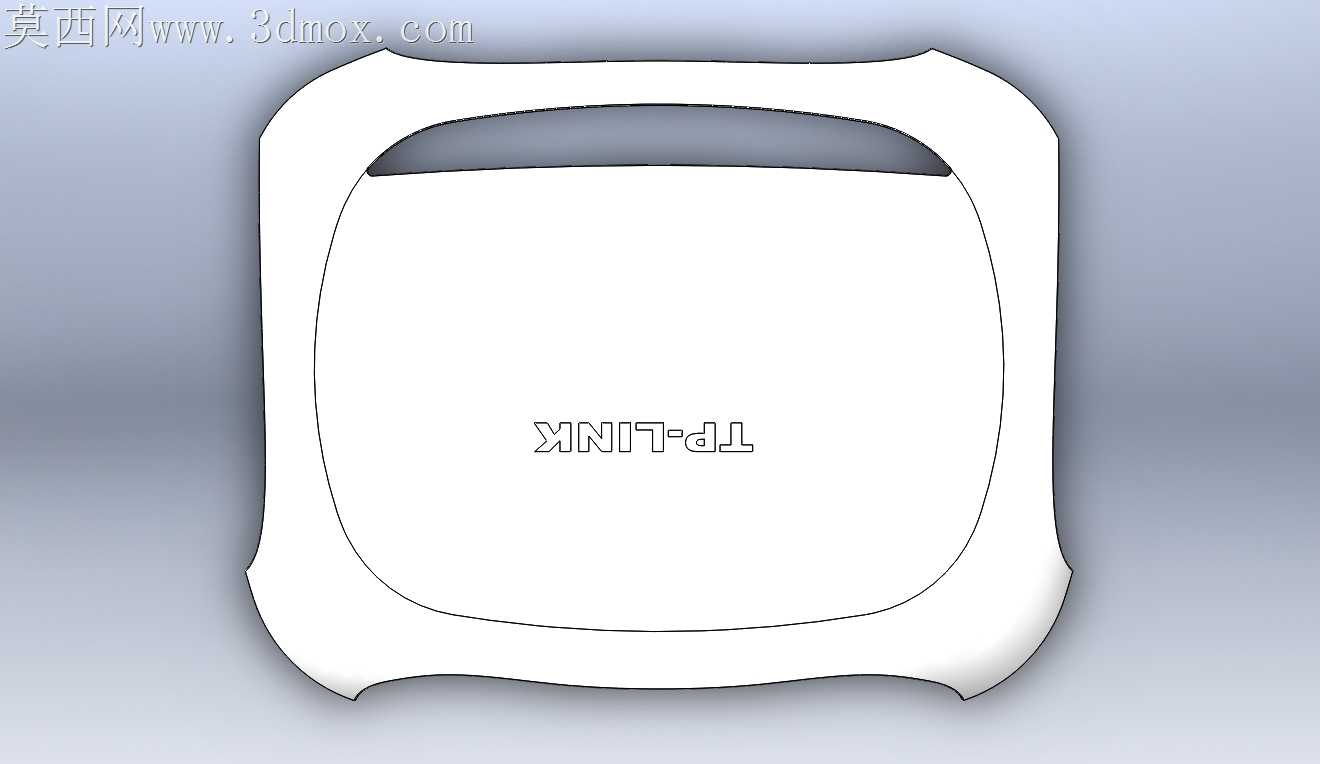

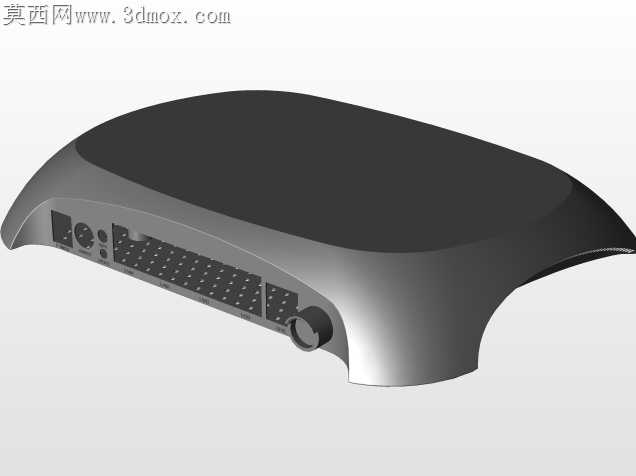

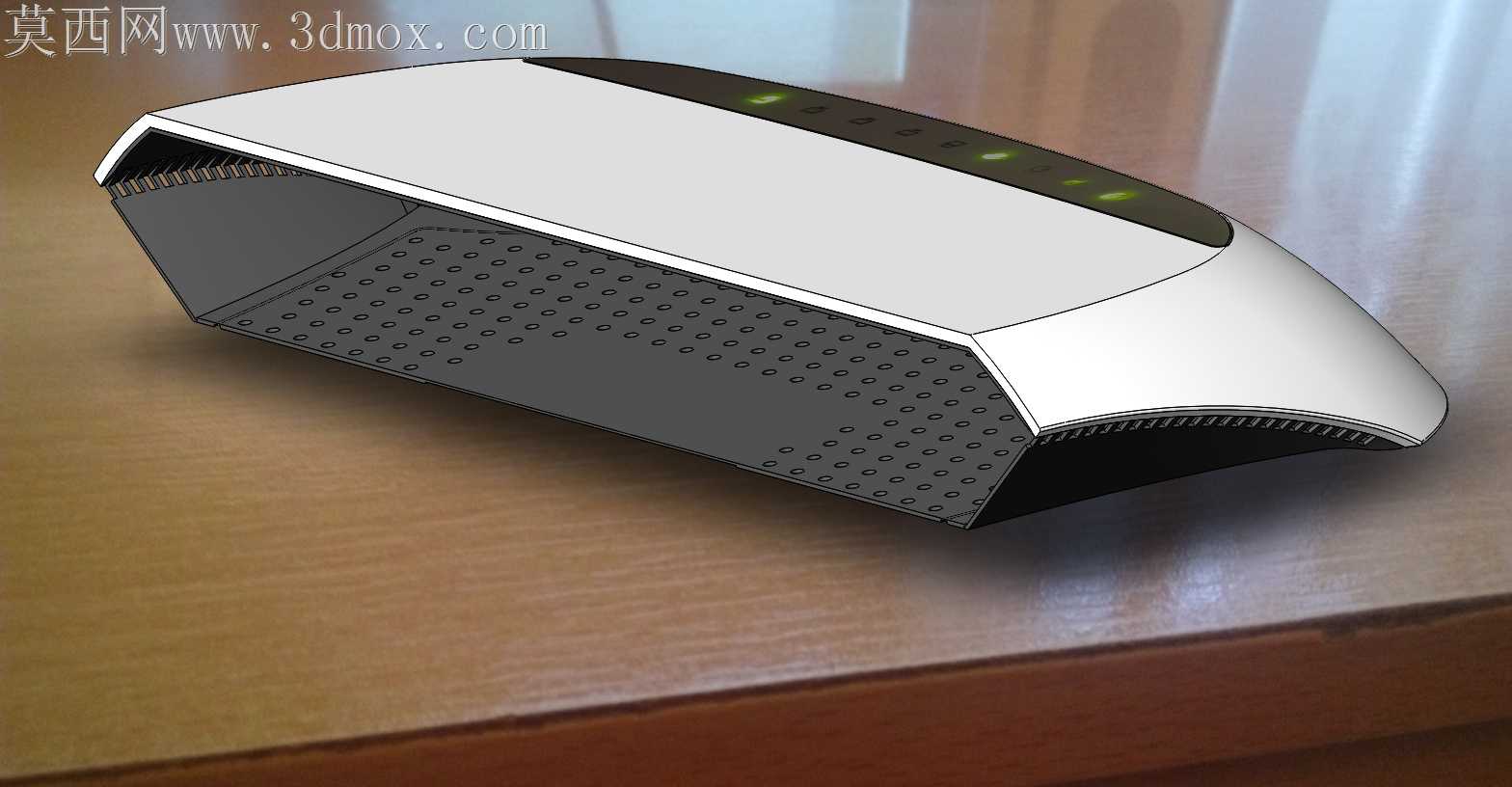

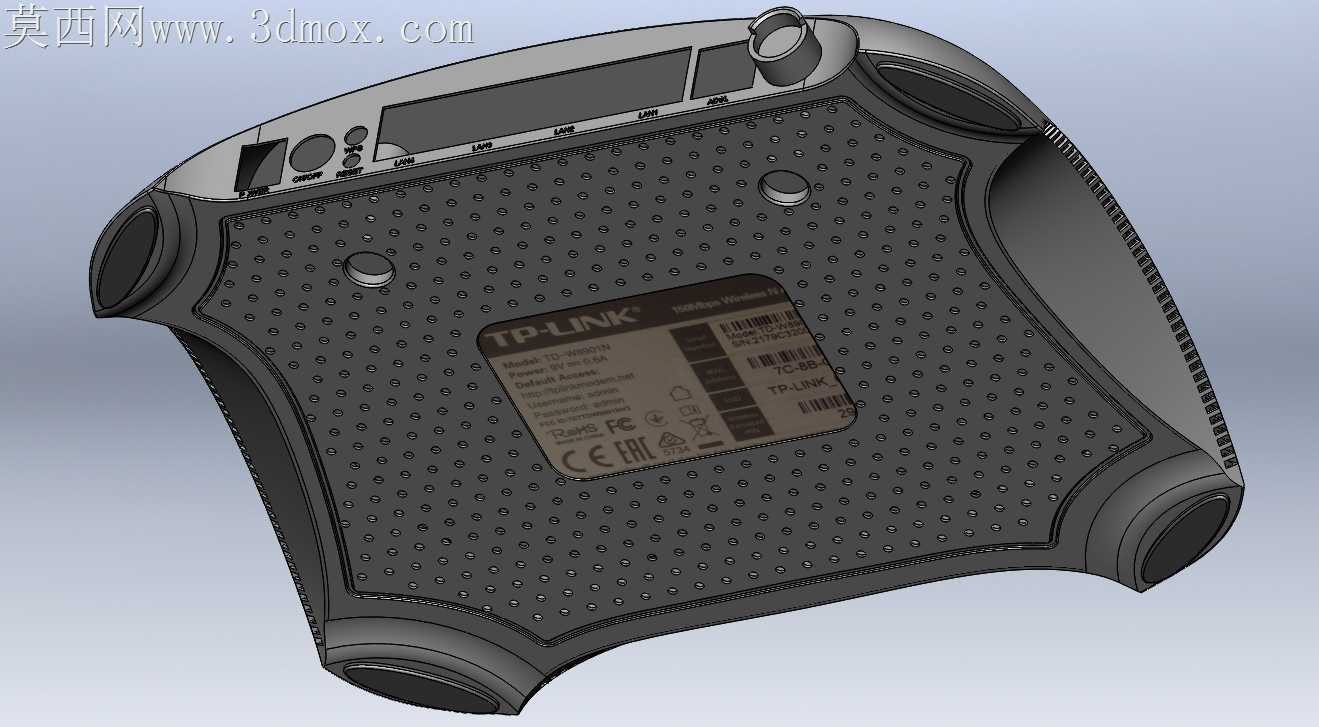

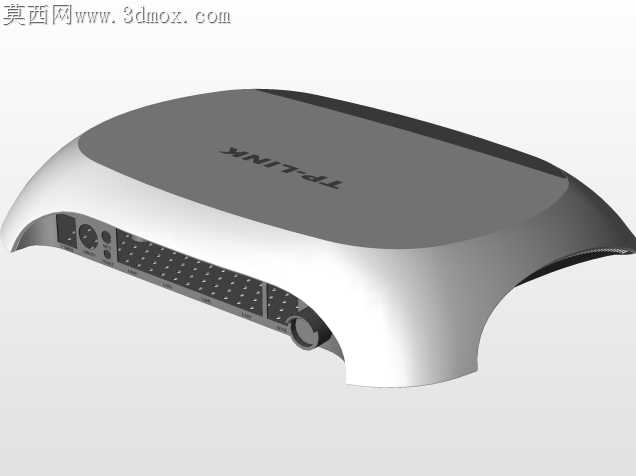

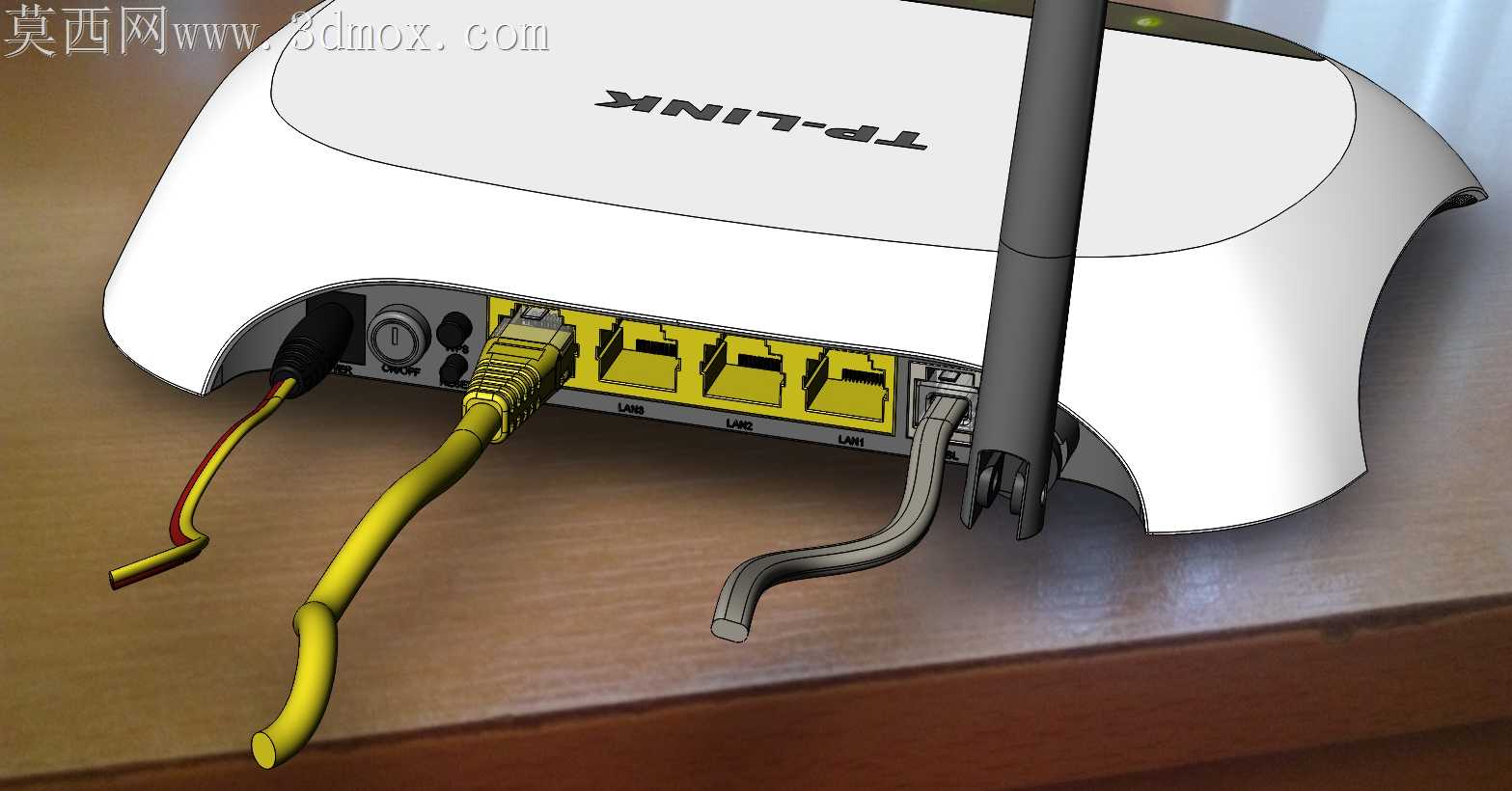

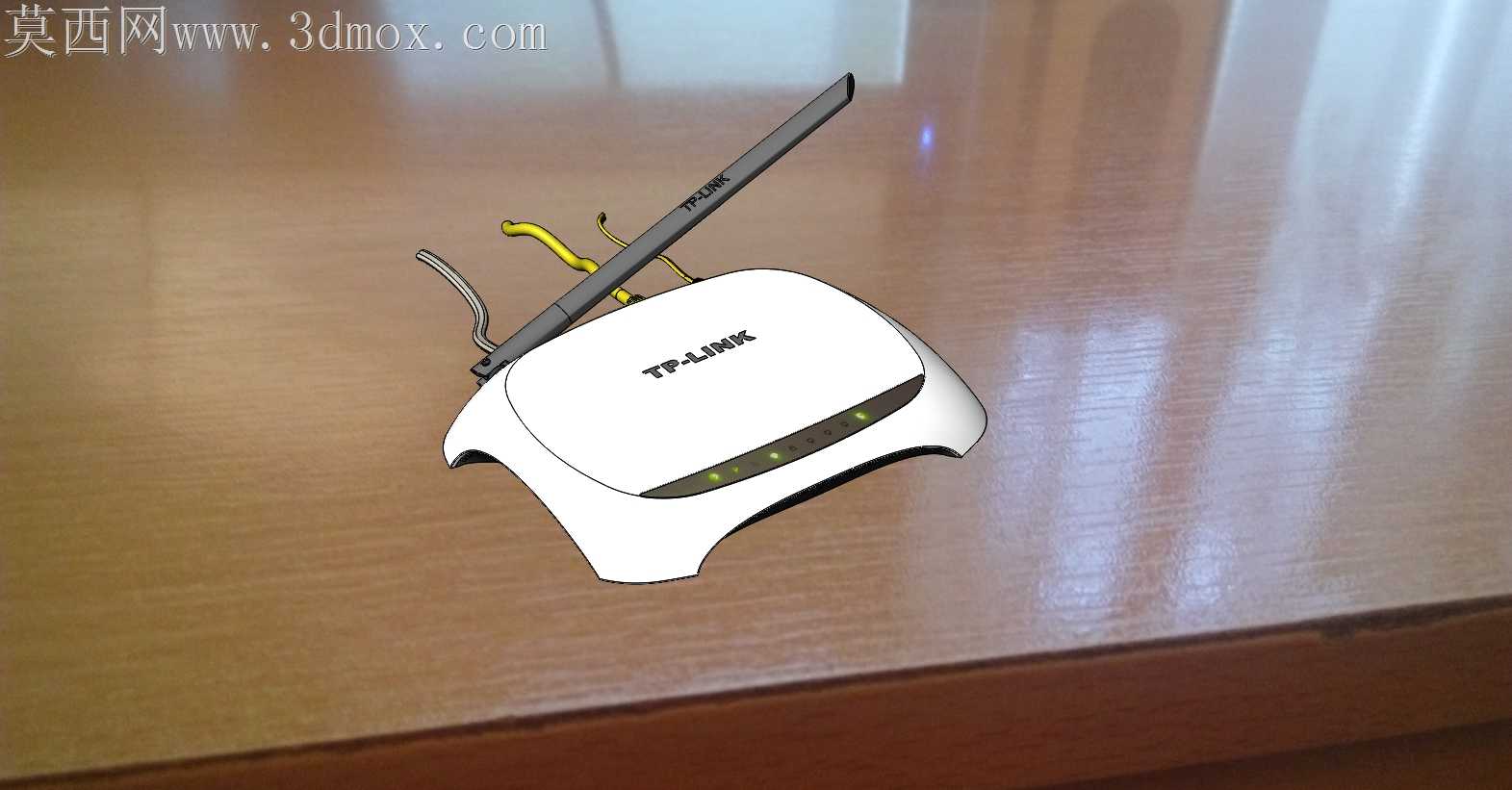

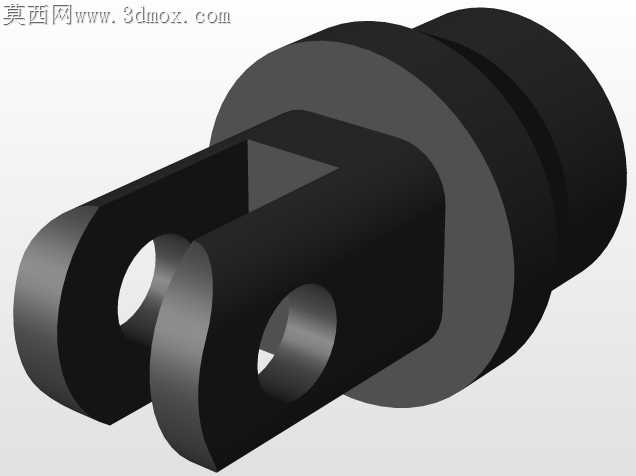

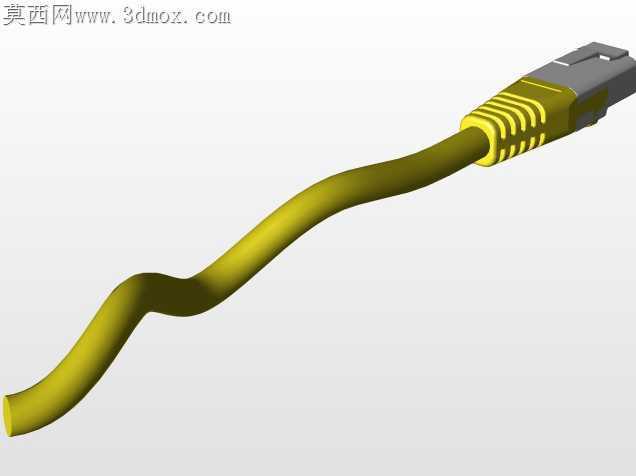

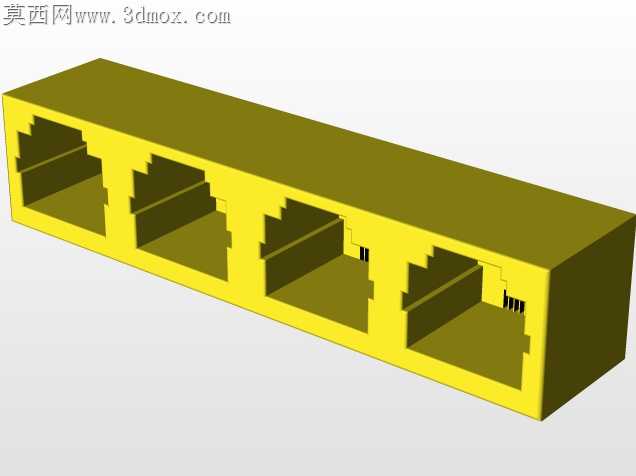

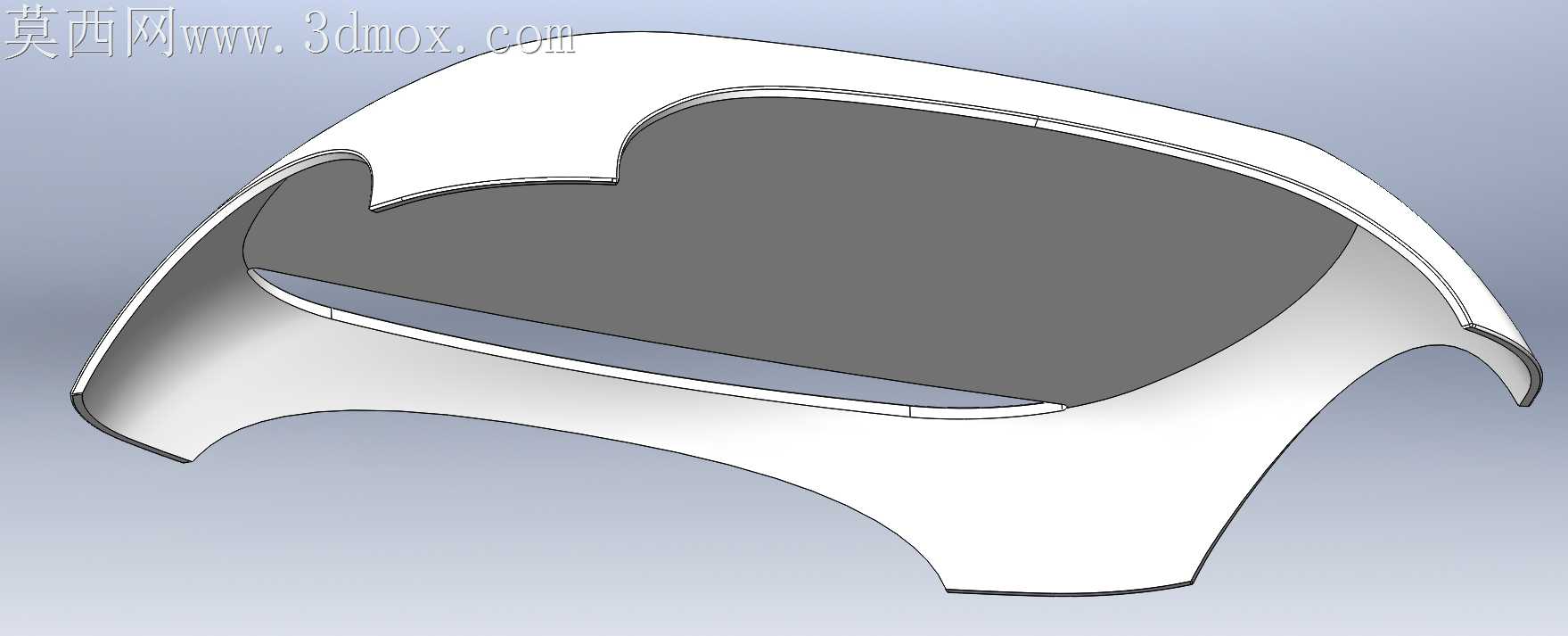

消费级网络设备的外壳注塑成型环节，最容易出现的缺陷集中在曲面过渡区域的熔接痕与卡扣装配的翘曲变形，这款单天线无线路由器的结构设计恰好针对这类量产痛点做了针对性调整。上壳采用大弧度顺滑曲面，从顶面到侧边的过渡圆角半径控制在8mm，既规避了小曲率圆角带来的注塑填充不足问题，也让日常摆放时的边角磕碰不会留下明显划痕，顶面的品牌标识区域做了0.2mm的微凹处理，丝印标识时不需要额外做定位治具，凹面自然形成限位，能减少丝印偏移的不良率。背部接口区域的排布完全贴合日常插线的操作逻辑，电源接口、复位键、WAN口、四个LAN口依次排开，相邻网口之间预留了12mm的间隙，就算是带屏蔽壳的粗大水晶头，插拔时也不会互相干扰，不会出现相邻接口插上线后旁边的水晶头卡不进去的问题。天线与机身连接的转轴位置做了隐藏式走线设计，天线内部的馈线从转轴中心的通孔穿入机身内部，避免了外露走线容易被拉扯断裂的隐患，转轴的阻尼结构采用过盈配合的塑料转轴，不需要额外加装金属阻尼件，既能实现0到90度的角度悬停，也能减少装配零件数量，降低组装工时。机身底部的散热格栅采用错位排布的长条形开孔，开孔宽度控制在1.5mm，既保证了内部电路板工作时的空气对流散热，也能避免小昆虫爬入机身内部造成电路短路，底部的四个橡胶脚垫位置做了0.8mm的凸台，脚垫粘贴后不会因为长期摆放出现溢胶移位的问题，凸台的高度刚好让机身底部与桌面留出2mm的间隙，桌面泼洒少量液体时不会直接浸泡到机身底部的开孔。接口区域的边缘做了1mm的倒角，插拔线缆时不会因为锐边割伤操作人员的手指，上壳与下壳的卡扣均匀分布在侧边，每两个卡扣之间的间距控制在35mm，装配后上下壳的拼缝均匀，不会出现局部缝隙过大的问题，也不需要额外打螺丝固定，拆解维护时只需要用撬片沿缝隙划开即可，不会像螺丝固定的机型那样出现滑牙无法拆解的问题。
