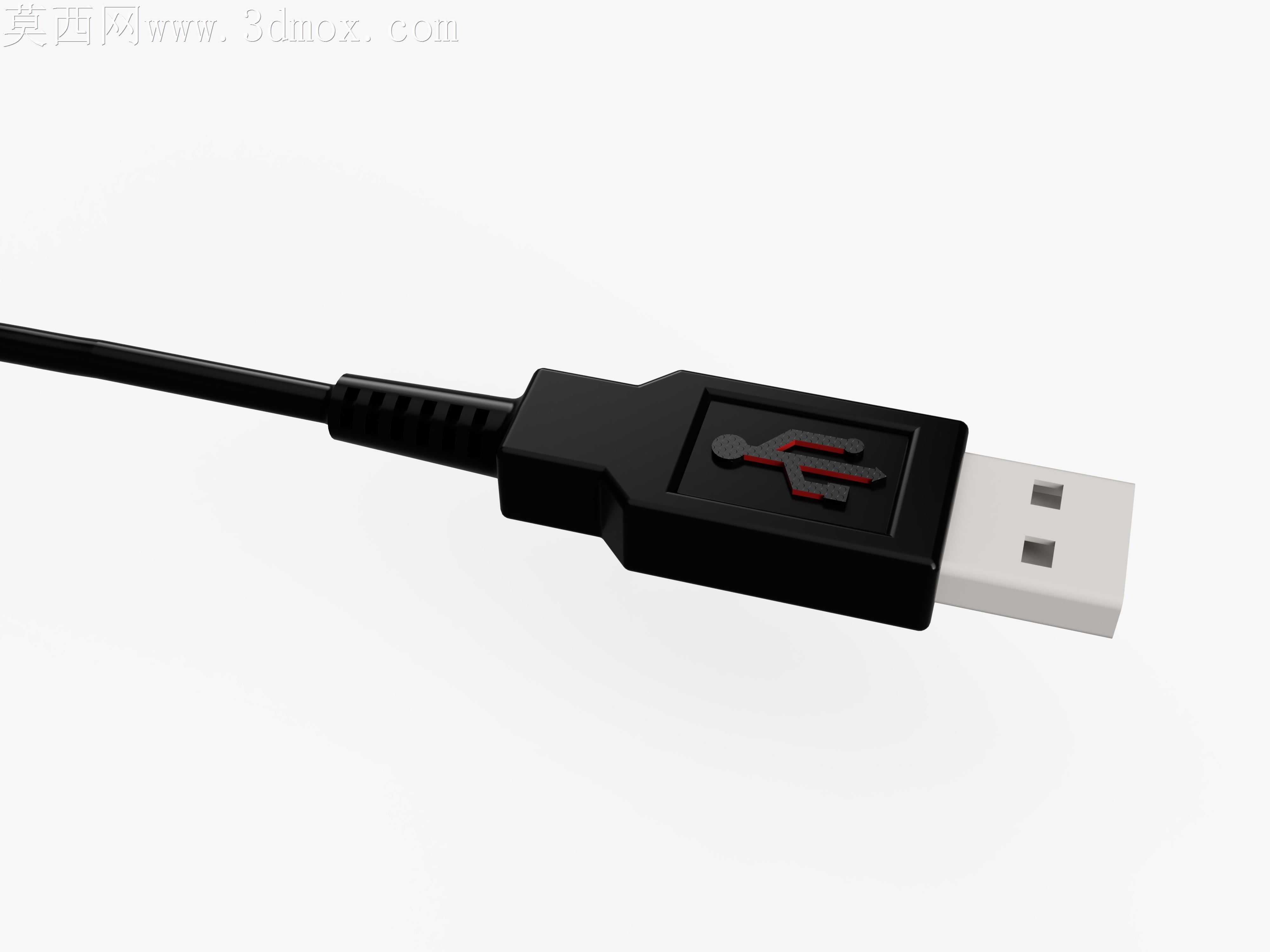

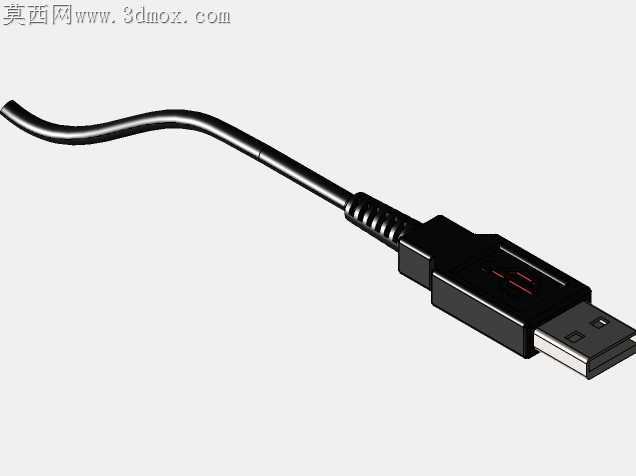

USB接口数据传输连接线缆结构设计

常规USB线缆量产时最容易出现的失效点，集中在插头与线身衔接的应力释放区域，反复弯折后内芯铜丝断裂、屏蔽层脱节的返修率常年居高不下，这款线缆的结构设计恰好针对这一加工与使用痛点做了针对性优化。插头外壳的注塑分型线选在侧面非外观面，避免合模缝出现在印有标识的上盖区域，省去后续打磨披锋的工序，外壳边缘做了0.2mm的圆角过渡，既不会在插拔时刮伤设备接口边缘，也能让注塑件脱模时减少粘模概率，降低生产不良率。金属插片与塑胶基座的配合公差控制在0.03mm以内，插片表面的镀金层厚度预留了足够的耐磨余量，插拔上千次后依旧能保持稳定的接触电阻，不会出现接触不良导致的数据传输中断。线身与插头衔接的位置做了渐变式的软胶包覆，软胶硬度选在邵氏65度，既不会过硬导致弯折时应力集中在衔接根部，也不会过软无法提供足够的支撑力，软胶表面的环形防滑槽深度控制在0.15mm，既能增加插拔时的手指摩擦力，也不会因为槽深过深积藏灰尘。插头内部的焊点位置做了限位挡块，焊线时线芯不会因为外力拉扯移位，屏蔽层的压接位置预留了3mm的重叠区域，压接后能完全包裹住线芯分叉处，避免外界电磁干扰影响数据传输的稳定性。线身外被选用耐磨的TPE材质，表面做了细微的磨砂纹理，手持插拔时不会打滑，长期使用后也不会因为手汗残留出现表面发黏的问题。插头内部的塑胶基座选用耐高温的PA66加纤材质，过波峰焊时不会出现基座变形导致插片移位的问题，插片与基座之间做了倒扣结构，长期插拔受力也不会出现插片后退松脱的情况。软胶应力释放段与硬塑插头外壳的衔接处做了环形咬合槽，二次注塑时软胶能嵌入槽内，不会出现软胶与硬壳脱开分离的问题，哪怕反复弯折上万次，衔接位置也不会出现开裂缝隙。
