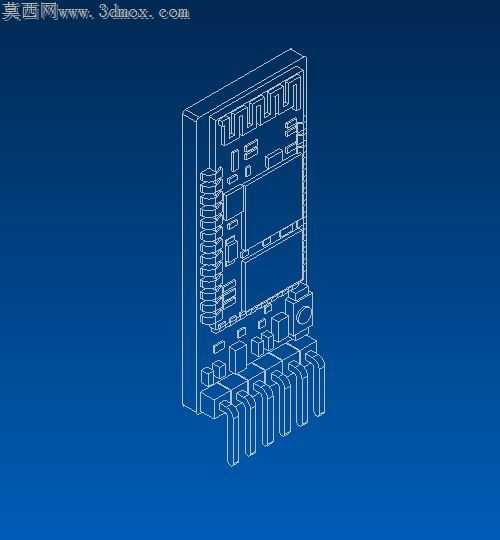

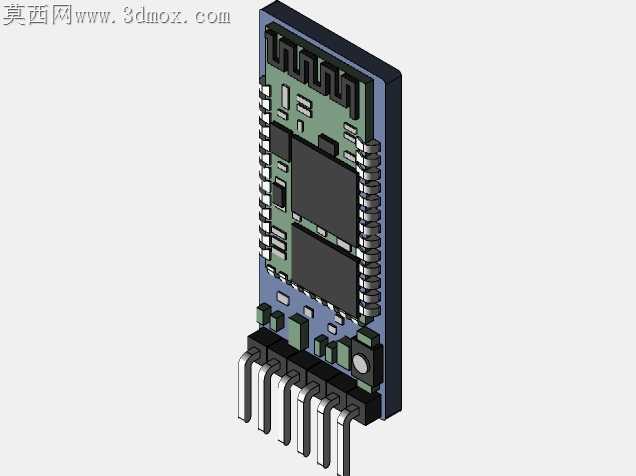

HC-05蓝牙模块板载结构三维数模

消费级电子模块量产时，排针焊盘虚焊、板载天线净空区被结构件遮挡、外壳装配顶压贴片元件是最常出现的三类现场问题，这款HC-05蓝牙模块的数模搭建，完全围绕加工适配的核心需求展开，没有做多余的外观美化，所有结构细节都对应量产环节的工艺要求。排针区域的建模特意保留了焊盘0.15mm的下沉台阶，对应SMT回流焊时锡膏的铺展空间，不会出现数模里排针与PCB板面齐平，实际打样时焊锡溢出粘连相邻引脚的问题，排针的间距严格控制在2.54mm标准间距，公差带预留0.05mm的偏移量，适配市面上通用的母座对接，不会出现插接过紧或松旷接触不良的情况。板载天线区域的净空范围做了明确的结构标识，数模里天线下方没有绘制任何铺铜或元件占位，对应实际打板时的净空要求，避免后期结构设计时误将金属屏蔽罩或塑料支撑柱布置在天线覆盖区域，导致蓝牙信号衰减超过10dBm，有效通讯距离缩水一半以上。模块侧边的状态指示灯、按键的位置都做了对位凸点设计，对应外壳装配时的透光孔、按键孔的定位，不需要后期反复调整孔位偏移，贴片电容电阻的高度都按照实际元件的最大封装尺寸绘制，不会出现数模里元件高度统一按0.8mm绘制，实际采购1mm高度的元件时，外壳合盖顶压元件导致焊盘脱落的问题。PCB板的边缘特意做了0.2mm的倒角处理，对应分板工艺的V-CUT要求，不会出现分板时板边毛刺扎手，或者毛刺掉落在排针之间造成短路的隐患，电源输入引脚的位置做了加宽的走线标识，对应大电流走线的载流需求，不会出现数模里走线宽度统一，实际打板时电源走线过细导致模块供电不稳、频繁断连的问题。数模里没有省略任何一个贴片元件的占位，哪怕是0402封装的小电容，都按照实际尺寸绘制了对应的结构，方便后期做整机装配的干涉检查，不用再单独核对BOM表的元件高度，直接导入整机装配体就能排查是否存在结构冲突，大幅缩短结构验证的周期。
