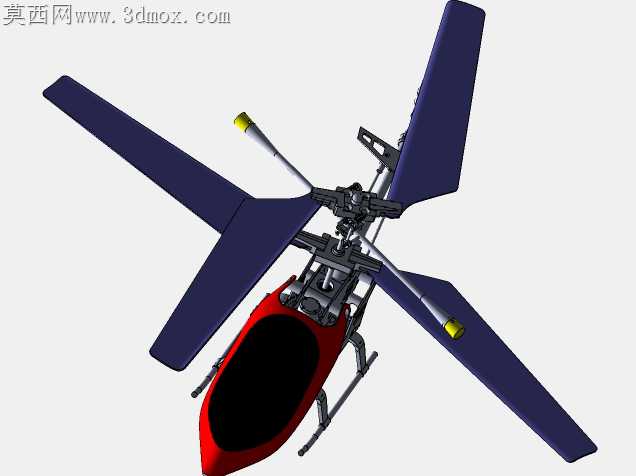

共轴双旋翼遥控直升机结构设计

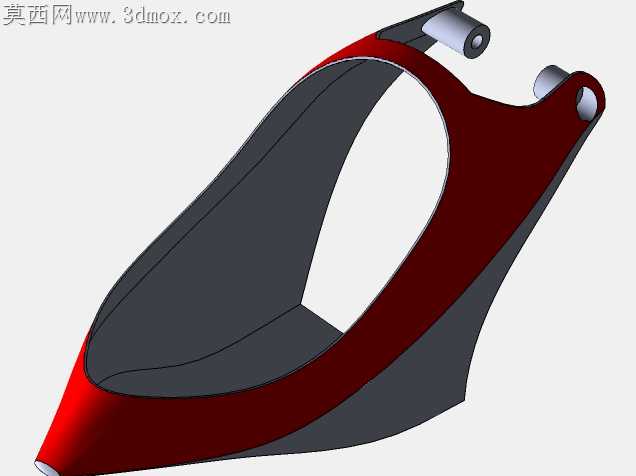

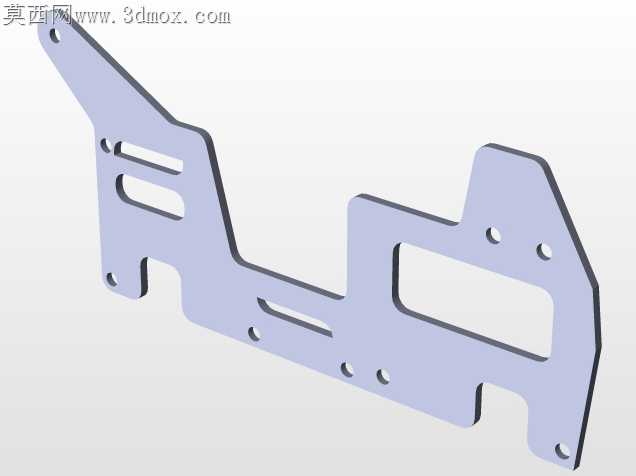

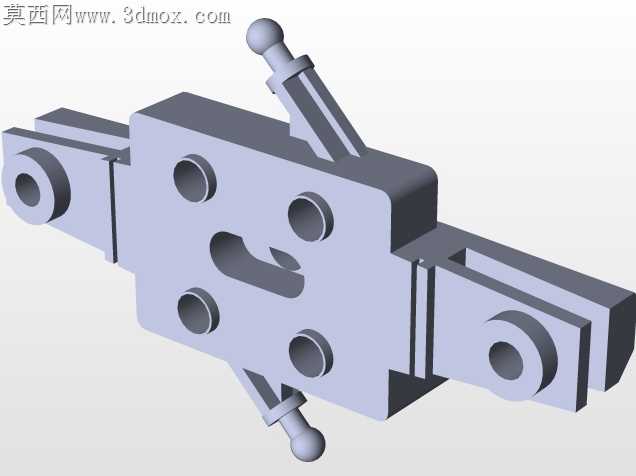

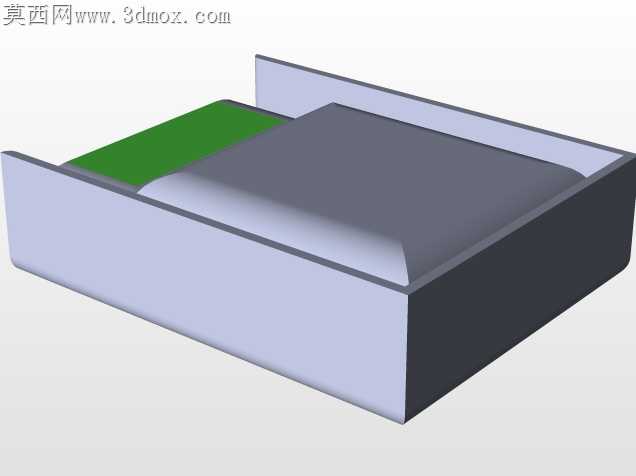

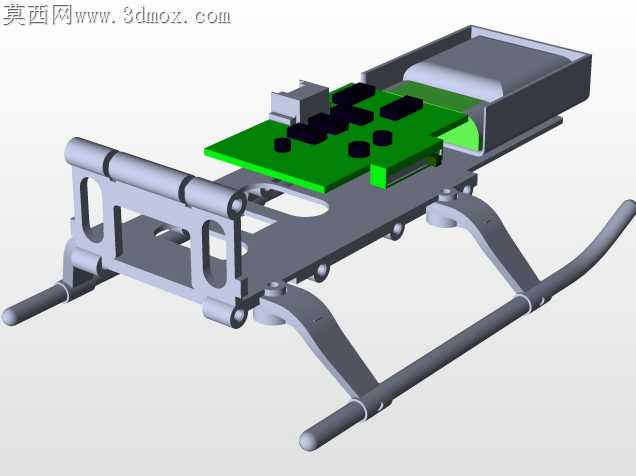

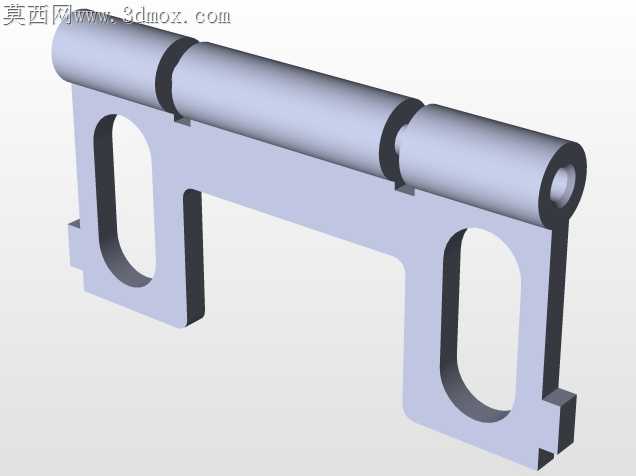

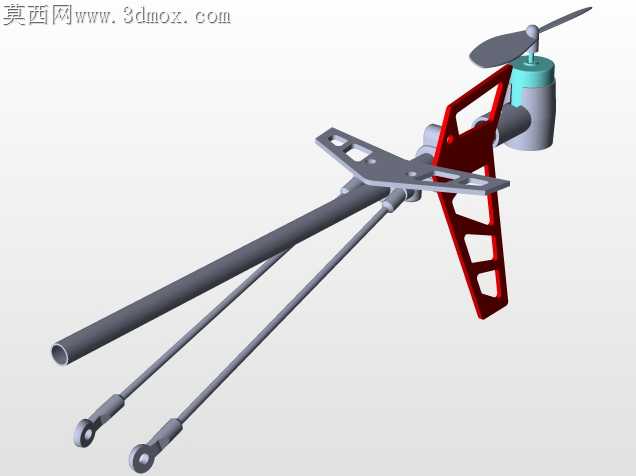

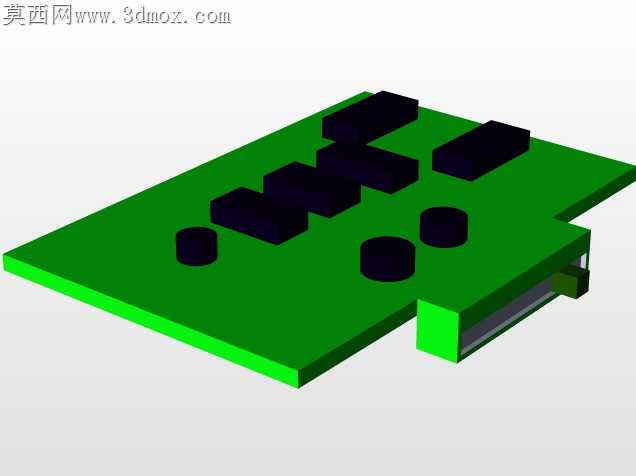

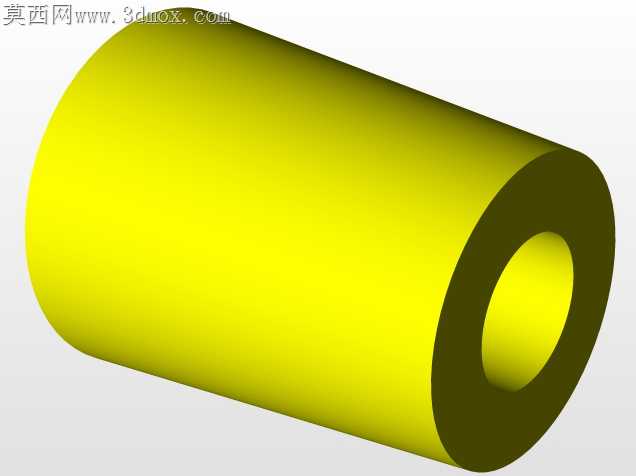

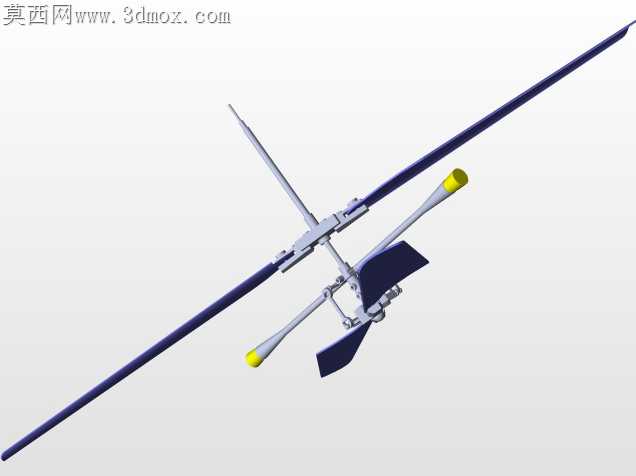

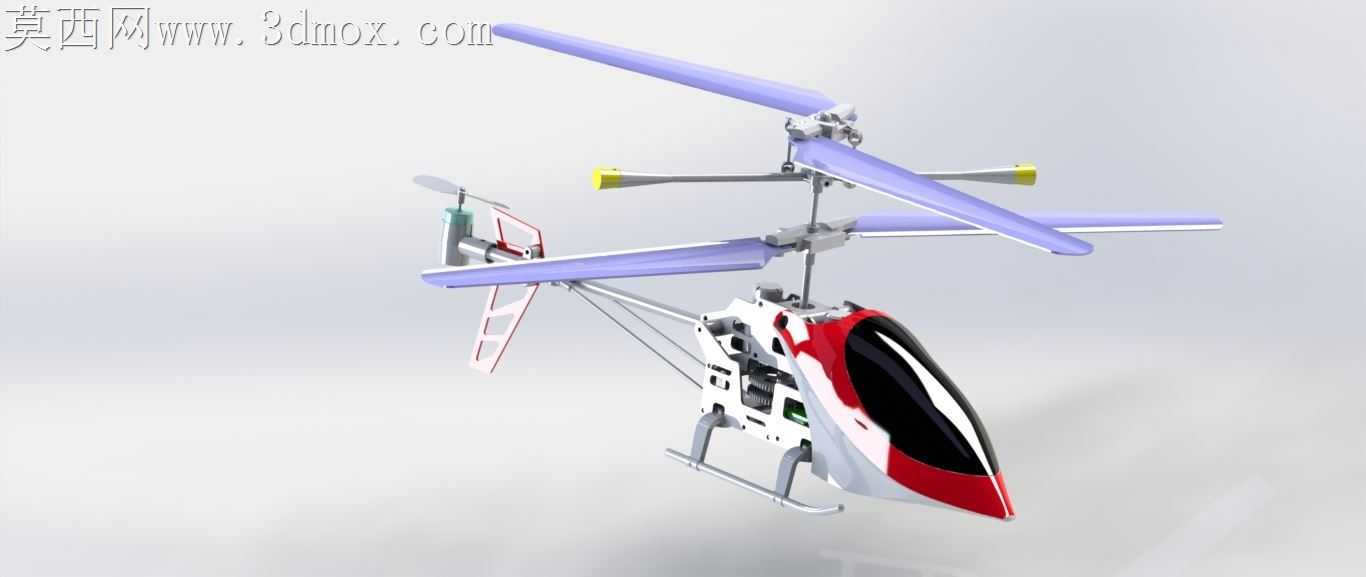

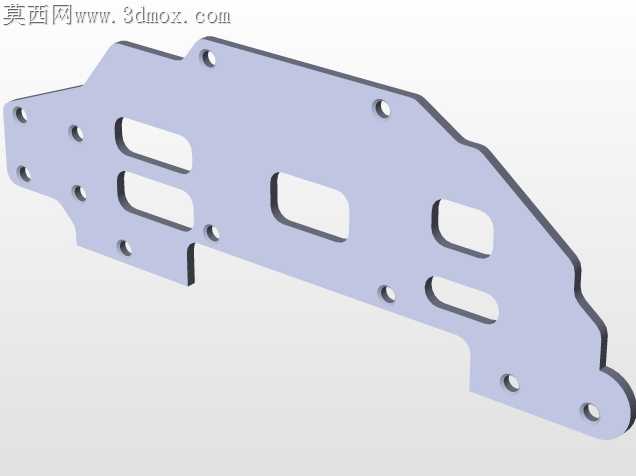

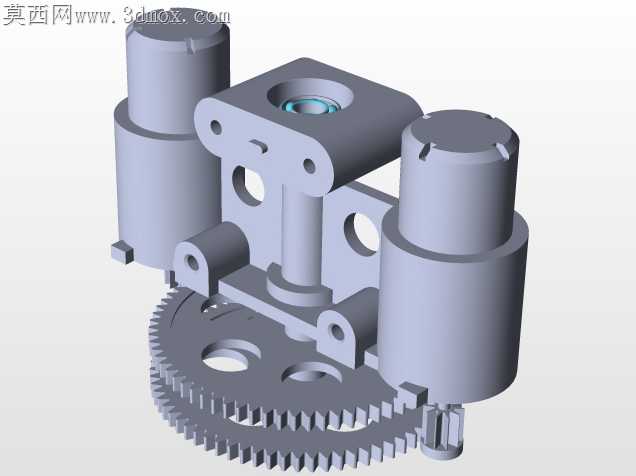

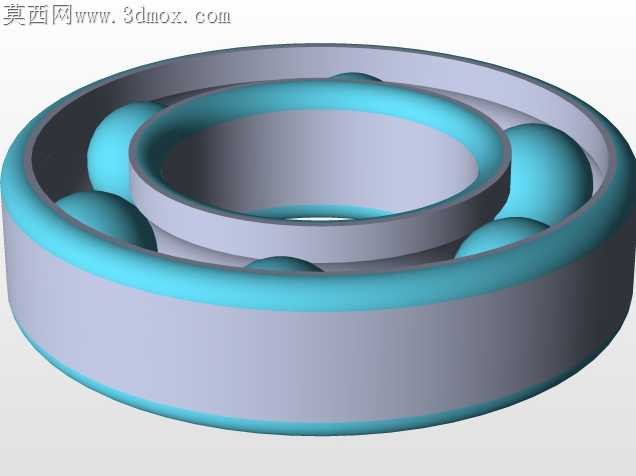

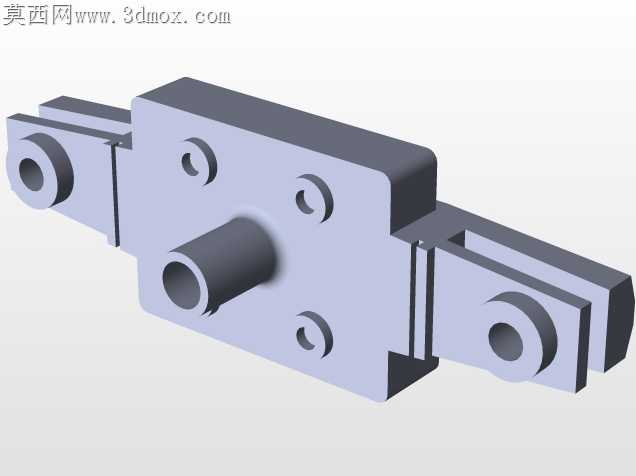

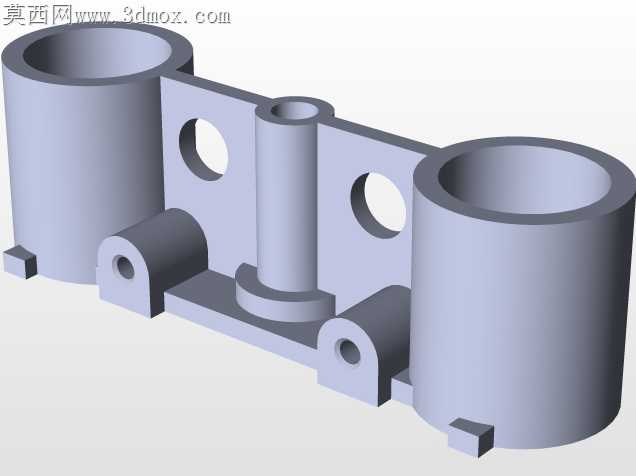

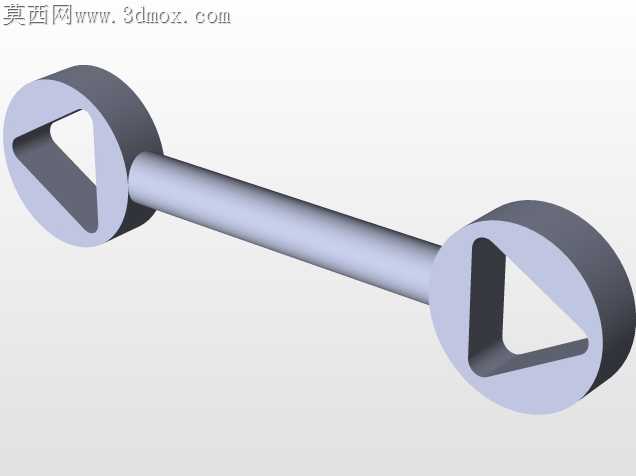

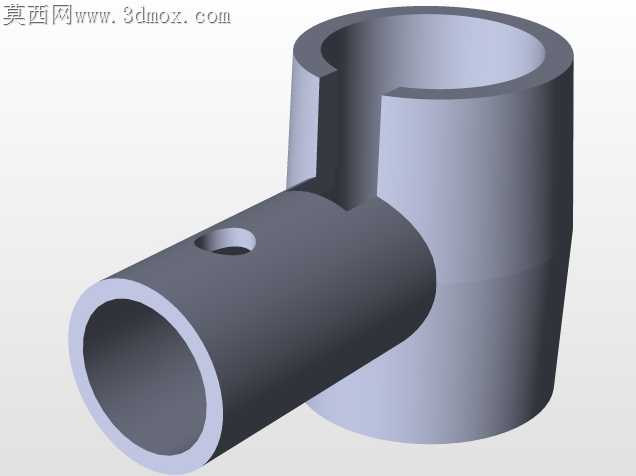

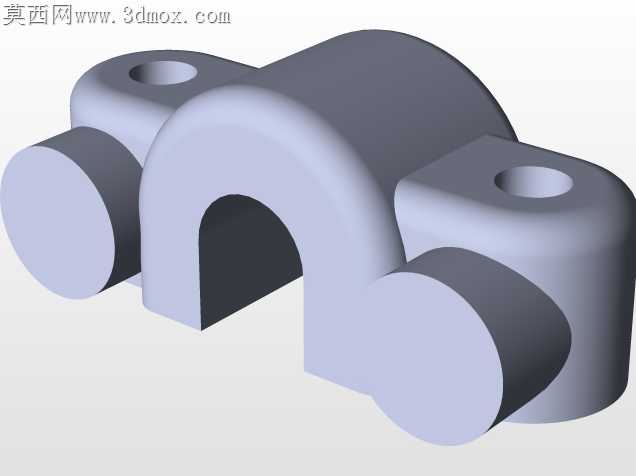

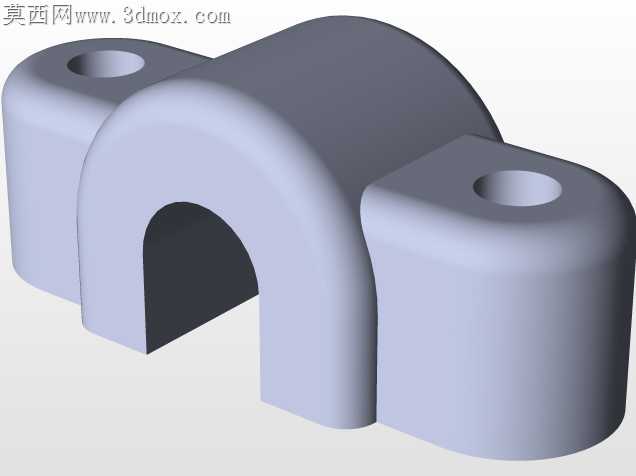

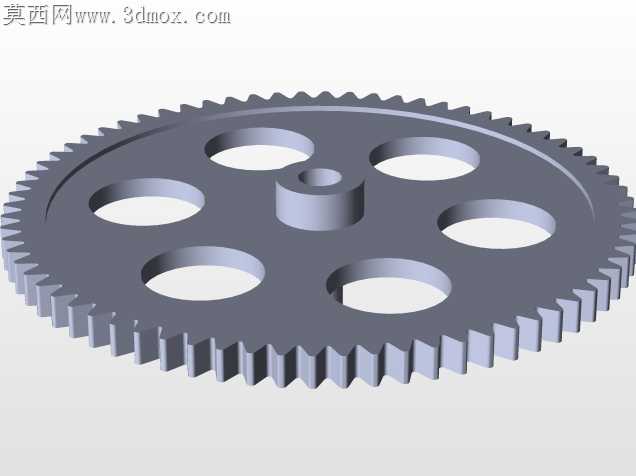

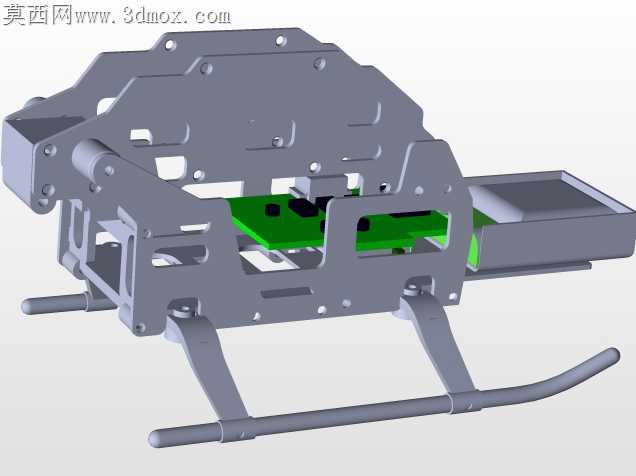

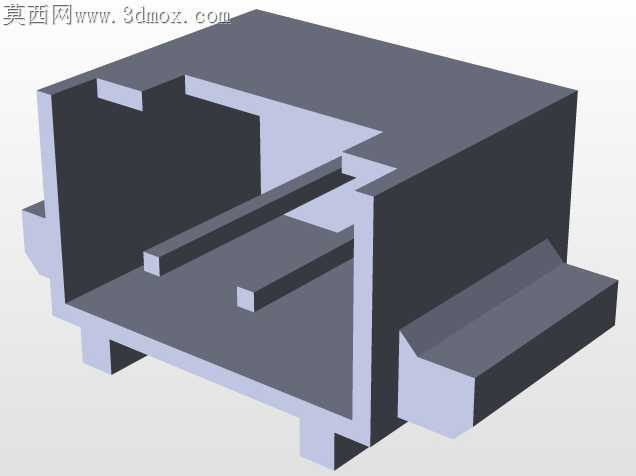

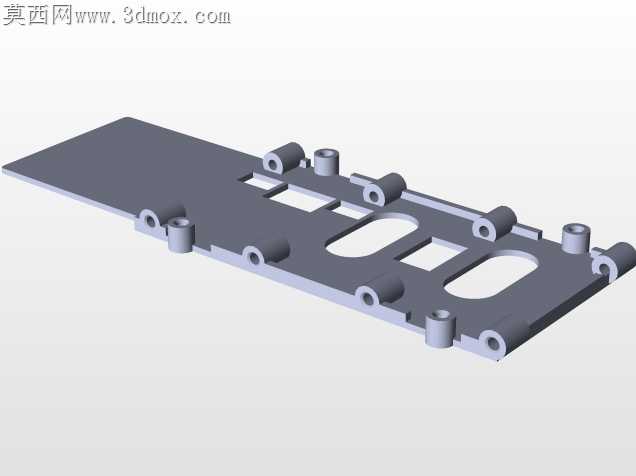

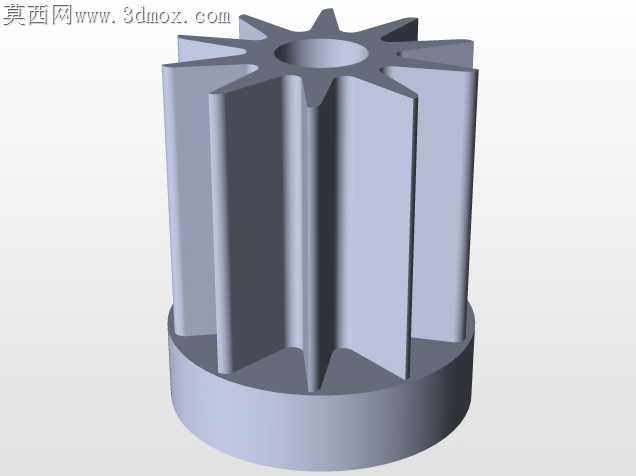

航模类飞行器的加工适配，核心要解决薄壁结构件的成型精度与运动部件的间隙冗余矛盾，这套共轴双旋翼遥控直升机的结构细节，刚好踩中了小尺寸航模加工的多个典型痛点。主旋翼的桨叶采用渐变厚度的翼型设计，根部做了加厚的嵌合卡槽，不用额外粘接固定件就能卡入旋翼夹座，加工时只需要在注塑模具上预留0.12mm的过盈量，就能避免高速旋转时桨叶甩出的风险，同时省去了后续装配时涂胶固化的等待工序。上下两层旋翼的传动主轴采用分段嵌套结构，内层实心轴驱动下旋翼，外层空心轴驱动上旋翼，两层轴的配合间隙控制在0.05mm以内，既不会因为间隙过大出现旋转时的同心度偏移，也不会因为间隙过小导致转动卡滞，加工时只要用常规的走心机一次装夹加工就能达到精度要求，不需要额外的研磨工序。机身的红白配色外壳做了分件处理，机头的曲面整流罩单独拆分，曲面过渡处的壁厚统一控制在1.2mm，注塑成型时不会出现缩水变形，外壳和内部机架的连接位隐藏在起落架安装座内侧，外露表面看不到螺丝孔位，兼顾了外观完整性和装配便捷性。尾翼的支撑结构采用细杆加斜拉筋的设计，斜拉筋用直径0.8mm的尼龙材质加工，既可以抵消旋翼旋转带来的尾翼震颤，又不会增加过多的整机重量，尾桨的安装座做了角度微调的卡槽，装配时不需要反复校准角度，卡入预设位置就能达到合适的反扭矩抵消角度。起落架采用滑橇式结构，弯折处做了圆弧过渡，没有尖锐的应力集中点，用ABS材质注塑成型后，跌落时可以通过自身形变吸收冲击力，不会出现断裂问题。旋翼夹座和平衡杆的连接位做了微型轴承的安装槽，轴承压入后和转轴的配合为过渡配合，不需要额外的卡簧固定，靠轴承外圈和安装槽的摩擦力就能限位，减少了微小零件的装配难度。电池仓的位置设置在机身重心正下方，仓盖采用卡扣式固定，更换电池时不需要拆解整机外壳，日常维护的便捷性大幅提升。内部的机架采用镂空的框架结构，在保证结构强度的前提下尽可能去除多余材料，既降低了整机重量，也给电子调速器、接收机等电子元件留出了足够的散热空间，长时间飞行不会出现元件过热的问题。平衡杆两端的配重块采用内嵌式设计，配重块外表面和平衡杆外表面齐平，旋转时不会产生额外的风阻，同时配重块的重量可以根据桨叶的实际动平衡情况微调，不需要额外粘贴配重铅块，避免了高速旋转时配重脱落的隐患。
