创意纪念奖杯摆件结构设计方案

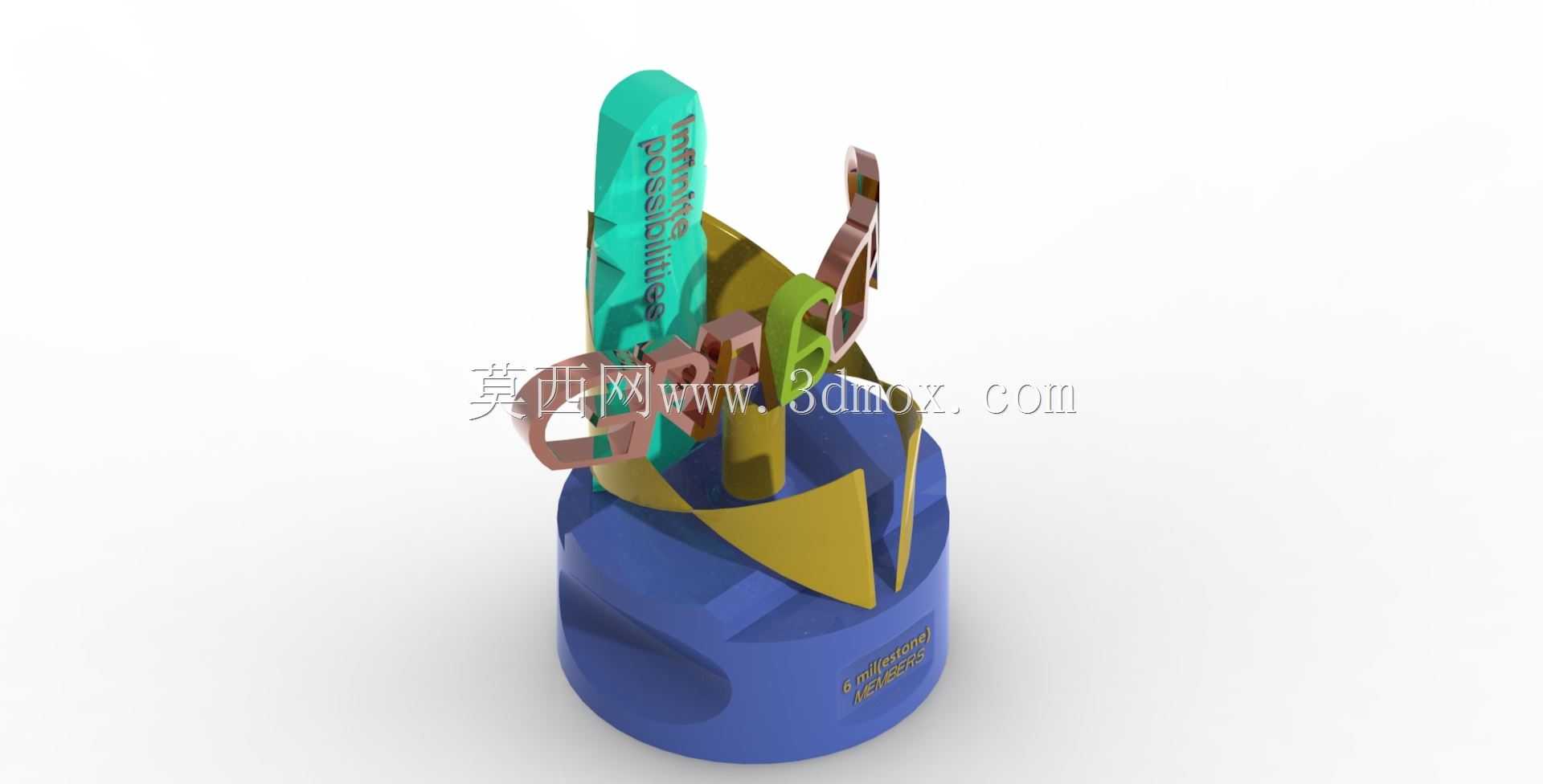

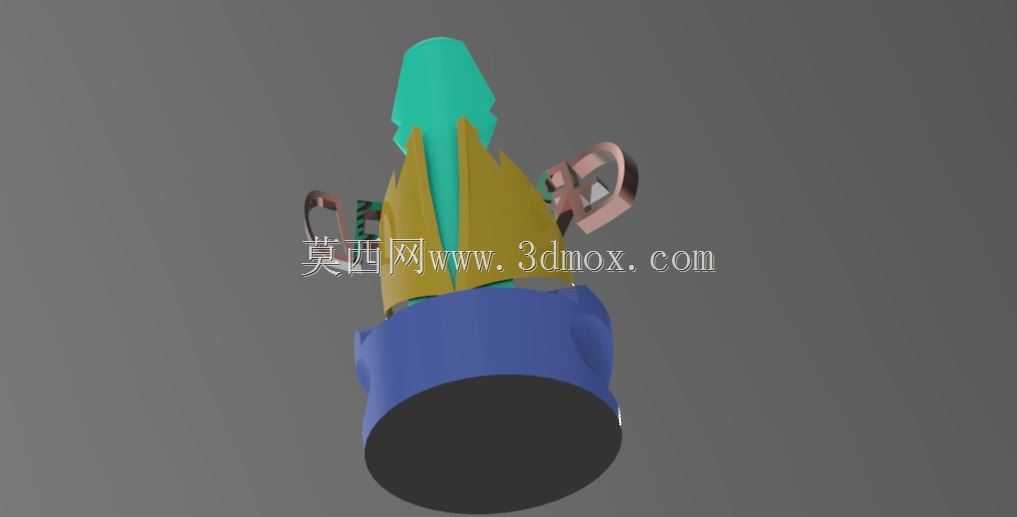

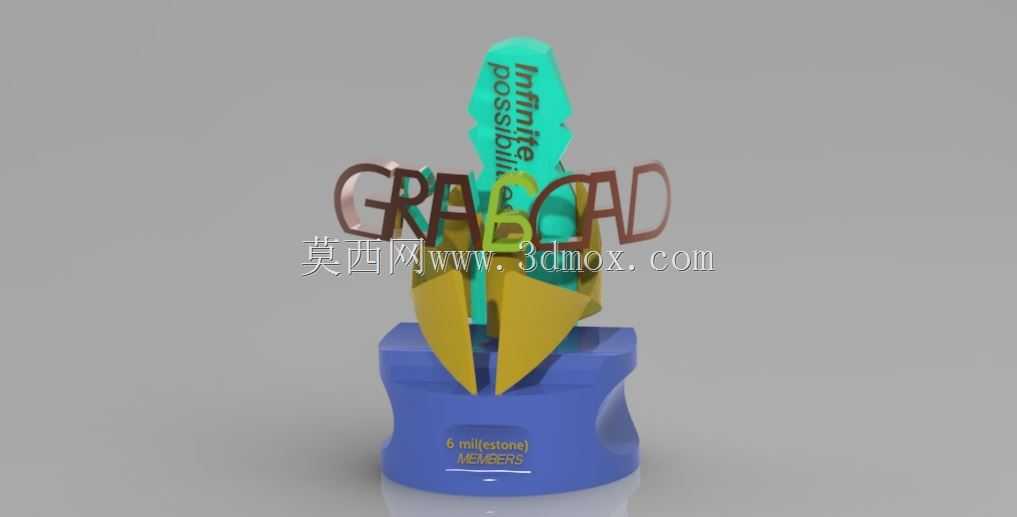

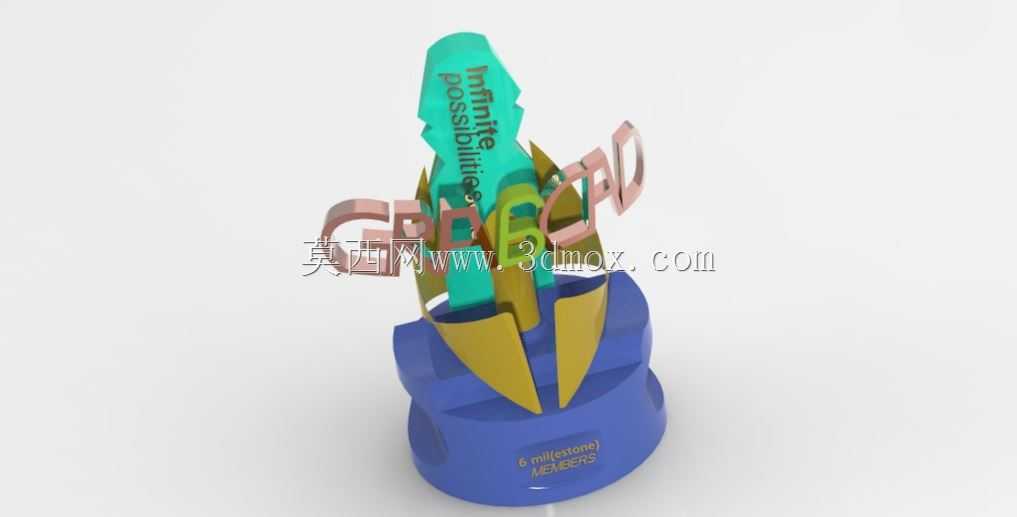

　　这款纪念摆件的设计，最初是面向桌面陈列、活动纪念场景开发的实体造型，整体采用分色拼接的结构逻辑，适配桌面级熔融沉积成型设备的加工特性，无需额外支撑结构即可完成全部件打印，降低后期处理的工作量。从结构布局来看，底部基座采用梯形收腰造型，底部接触面做了0.2mm的平面度公差预留，放置在平整桌面时不会出现晃动感，基座总高度占整体造型的三分之一，重心集中在下部区域，经测算整体重心投影完全落在基座接触面范围内，即使受到轻微的侧向触碰也不会发生倾倒，满足日常桌面摆放的稳定性要求。中部的造型分割采用对称式斜切结构，四个独立的黄色翼状部件分别卡接在基座的预留卡槽内，卡槽配合间隙预留0.15mm，打印完成后可直接按压装配，不需要额外粘接剂，

　　既方便拆分收纳，也能在部件出现损坏时单独替换，减少整体报废的损耗。上部的标识造型采用立式薄板结构，厚度设置为3mm，边缘做了R0.5的圆角处理，避免薄边打印时出现翘边变形，同时薄板与中部翼状部件的顶部预留了定位槽，装配时可直接嵌入定位，保证各部件的相对位置精度，不会出现错位偏移的问题。从实际应用场景来看，这类造型既可以作为技术社区活动的纪念陈列品，放置在办公桌面、展示柜中作为成果标识，也可以调整尺寸比例后作为赛事活动的颁奖奖杯使用，不同的分色区域可以通过更换不同颜色的打印耗材实现，不需要后期喷涂上色，适配小批量定制化的生产需求。设计过程中针对桌面级打印的工艺特性做了多处适配调整：所有悬空结构的倾斜角度均大于45度，

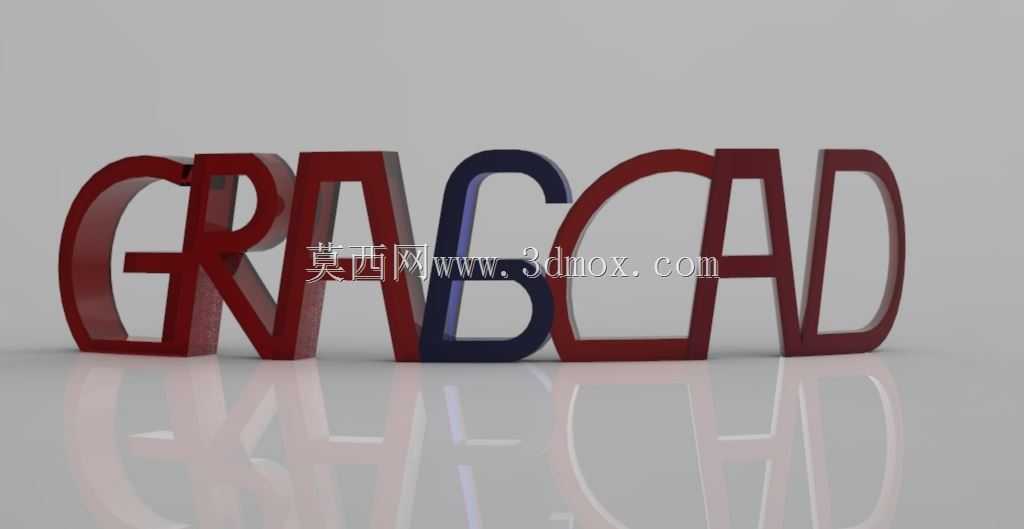

　　符合FDM打印的自支撑角度要求，不需要添加额外的树状或线性支撑，避免支撑拆除后在表面留下痕迹，影响外观质感；所有部件的壁厚均设置为2mm以上，保证打印完成后部件有足够的结构强度，日常拿取、挪动时不会出现薄壁断裂的问题；各拼接部位的配合公差经过多次打印验证，既不会因为间隙过小导致装配困难，也不会因为间隙过大出现装配后松动脱落的情况。整体造型的外轮廓尺寸控制在150mm总高以内，基座最大直径80mm，占用桌面空间较小，不会和桌面的键盘、水杯、文件架等物品产生空间冲突，适合日常办公场景的陈列摆放。造型表面的文字标识采用凸起0.3mm的浮雕结构，打印时可直接一体成型，不需要后续的激光雕刻或粘贴标识牌，减少后期加工工序，

　　同时浮雕结构的笔画宽度均设置在1mm以上，避免打印时细小笔画出现缺失、模糊的问题，保证标识内容清晰可辨。从结构强度验证来看，整体装配完成后可承受1米高度的自由跌落冲击，基座不会出现开裂，拼接部件不会出现碎裂，满足日常搬运、挪动的使用强度要求，不需要额外做加固处理。针对不同的使用需求，还可以在基座底部预留磁吸安装位，嵌入圆形钕磁铁后可直接吸附在金属展示架、白板等铁质表面，拓展陈列场景的适配性；也可以在基座内部预留空腔，放置小型LED发光模块，光线可从中部拼接结构的缝隙中透出，提升陈列时的视觉效果，适配展会、活动现场的展示需求。
