立式带锯切割设备结构设计

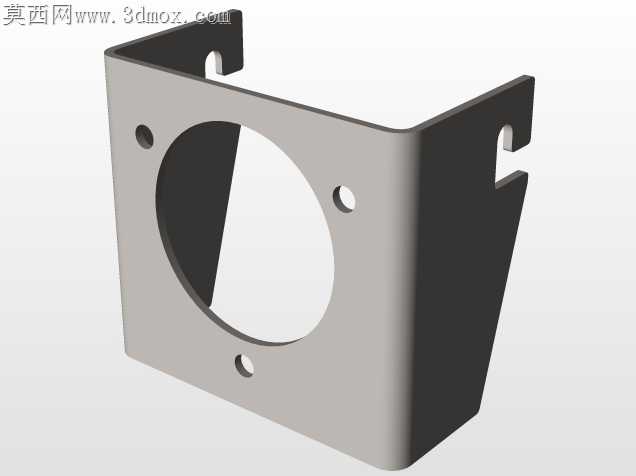

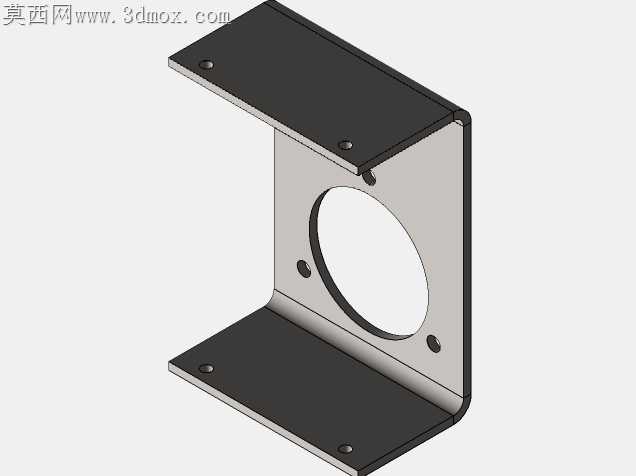

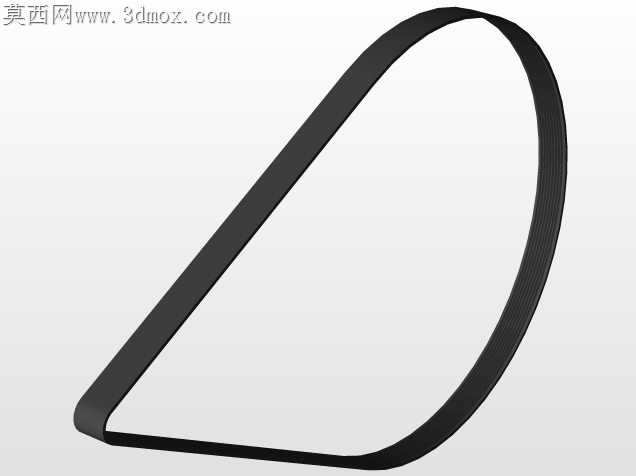

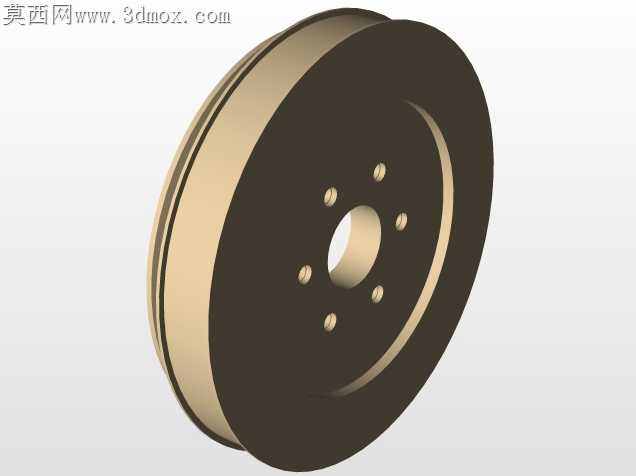

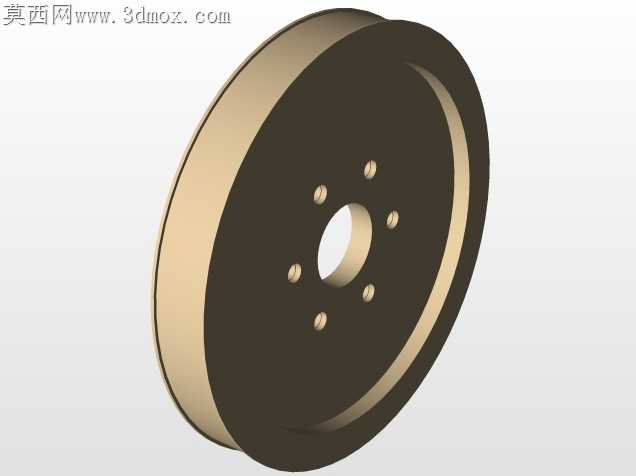

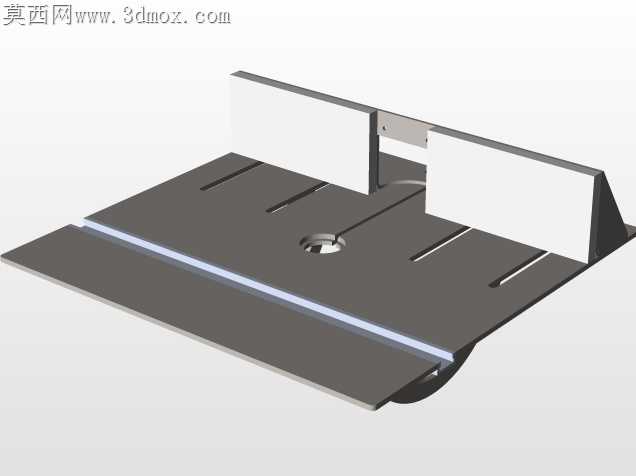

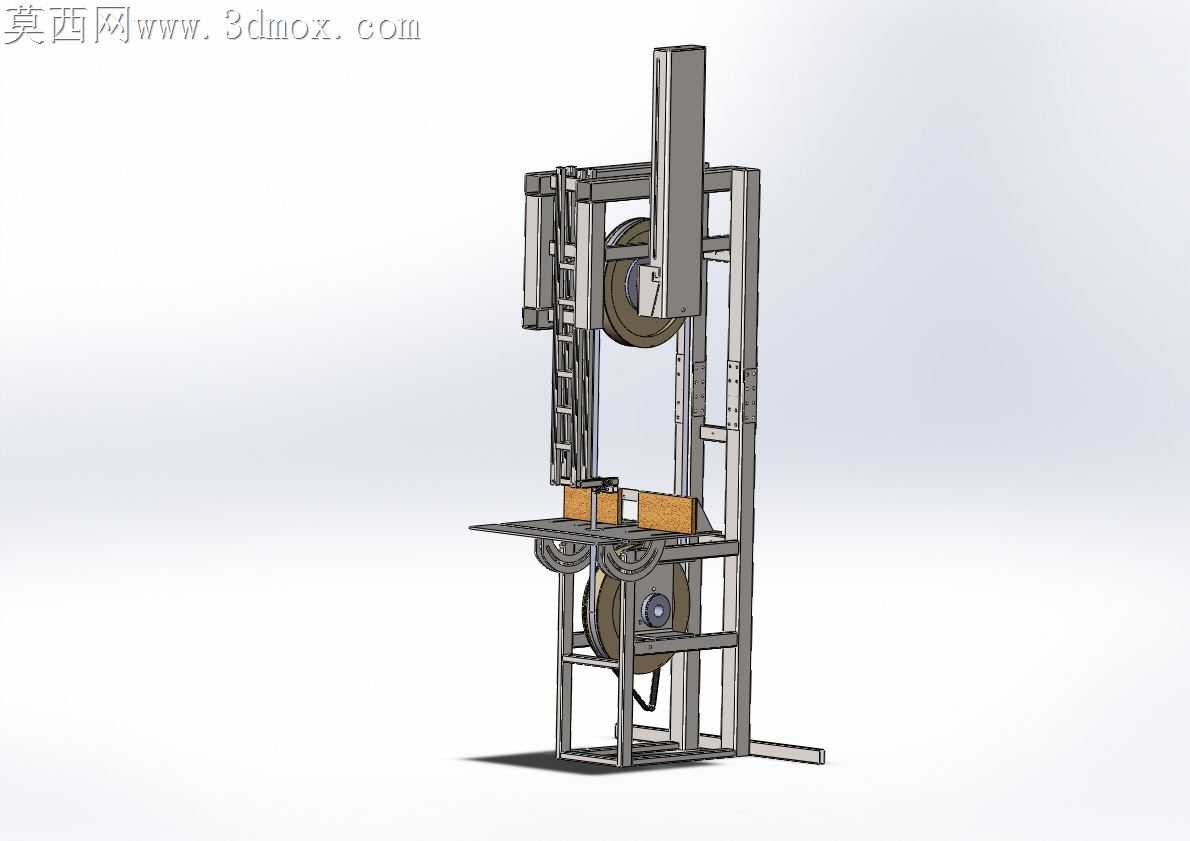

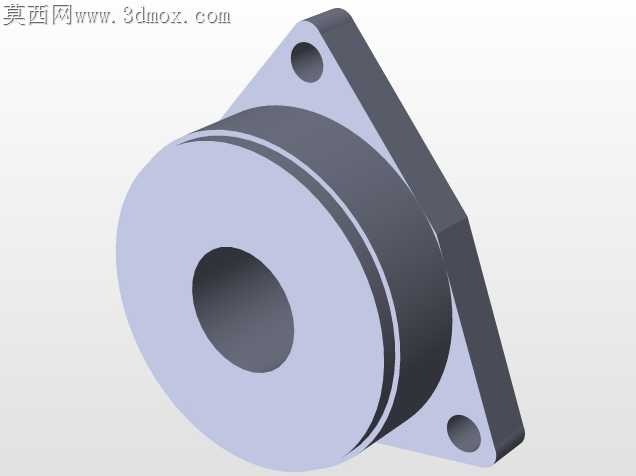

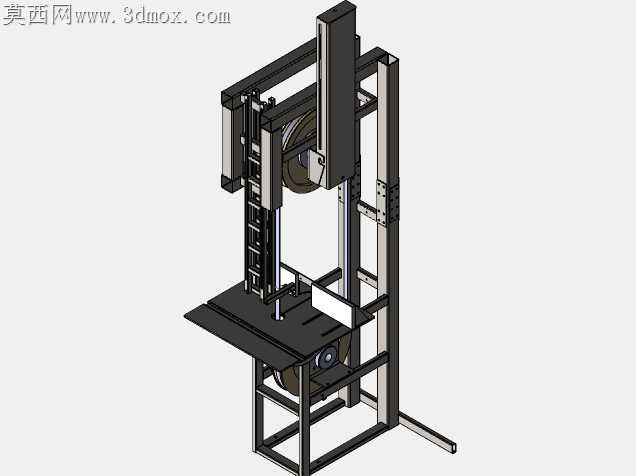

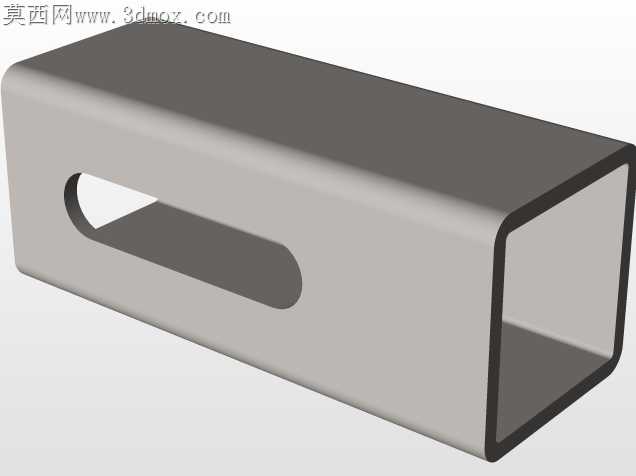

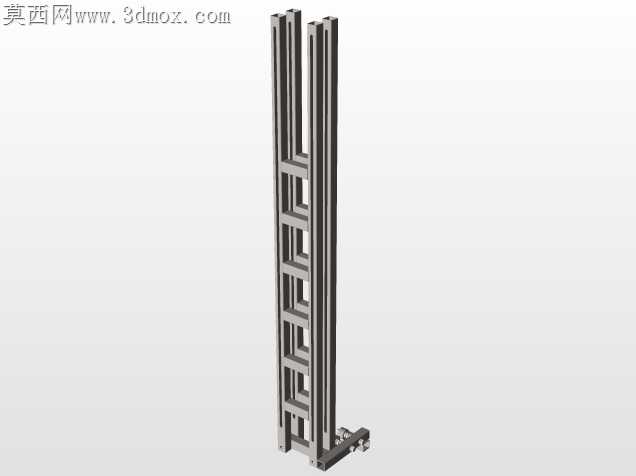

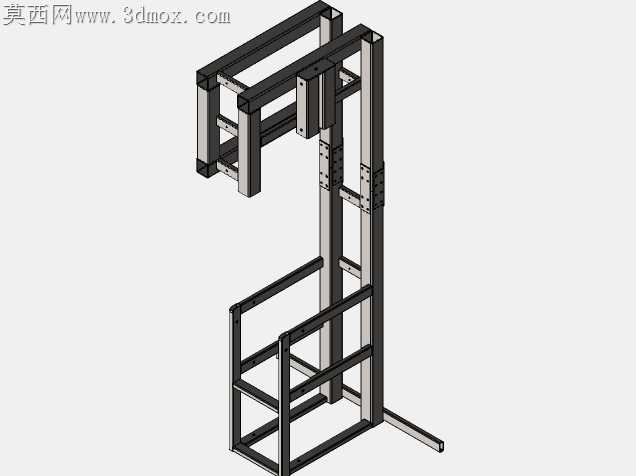

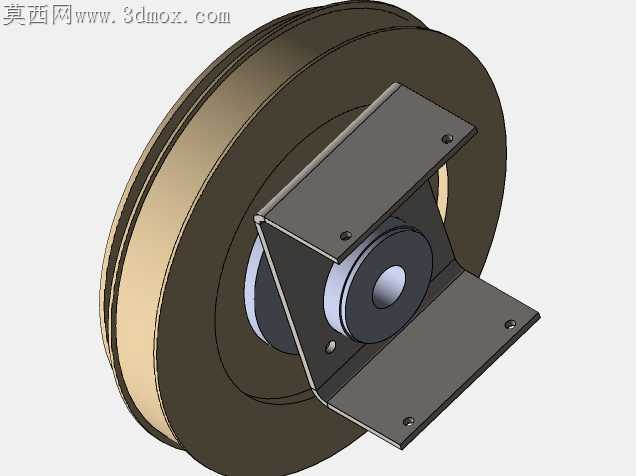

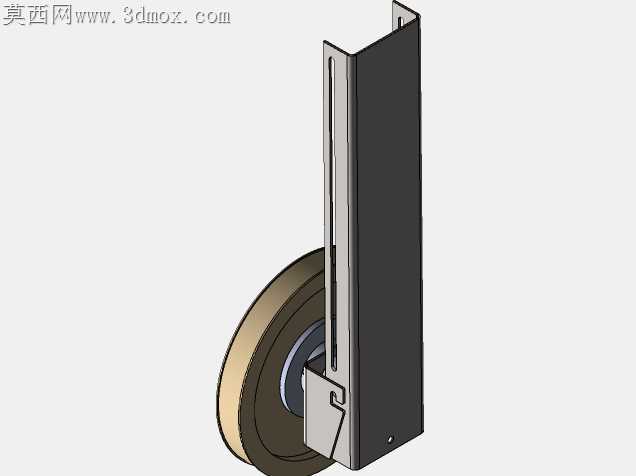

木工及小件金属锯切现场常遇到普通带锯工作台高度适配性差、锯条张紧调节余量不足、传动轮同轴度偏差引发锯条跑带的问题，这款立式带锯的结构设计恰好围绕这些现场痛点做了针对性的取舍。框架式方管焊接机架没有追求过度轻量化，底部预留的电机安装位适配小功率驱动单元，上下两组主带轮的安装座做了腰型孔调节设计，不用额外拆解护罩就能微调带轮倾角，抵消焊接机架带来的形位公差偏差，避免锯条高速运转时从带轮槽脱出。工作台面采用分体式靠模设计，两侧的木质挡块可以根据待切割料件的宽度快速调整位置，不用额外制作专用夹具就能完成方料、直条料的定位，台面下方的承托筋板直接焊接在机架主立柱上，切割时施加的下压力不会让台面出现攒动偏移。底部传动轮旁预留了第三组补偿轮的安装空间，常规带锯受轮距限制只能用固定长度的锯条，这里额外增加的补偿轮结构可以适配更长的锯条，当锯条出现局部齿部磨损时，不用整体更换整条锯条，调整补偿轮位置就能错开磨损段继续使用，大幅降低耗材更换成本。顶轮的升降调节行程控制在五十厘米范围内，既满足大尺寸料件的锯切空间需求，又不会因为调节行程过长导致锯条张紧力出现大幅波动，调节丝杆采用细牙螺纹，转动时阻尼感均匀，微调时能精准控制张紧力度，不会出现张紧过度拉断锯条或是张紧不足锯切跑偏的情况。带轮的轮槽做了微弧面处理，和锯条背面接触时不会出现硬棱刮蹭锯条基体的问题，传动部分采用三角带传动，过载时皮带会出现打滑，能避免锯条卡料时烧坏驱动电机。整个机架的重心落在底部支撑脚的中心区域，即使锯切高位料件时整机也不会出现倾翻隐患，走线槽全部隐藏在方管机架内部，不会出现锯切碎屑刮破电线外皮的安全隐患。
