桌面级三轴数控铣削设备结构设计

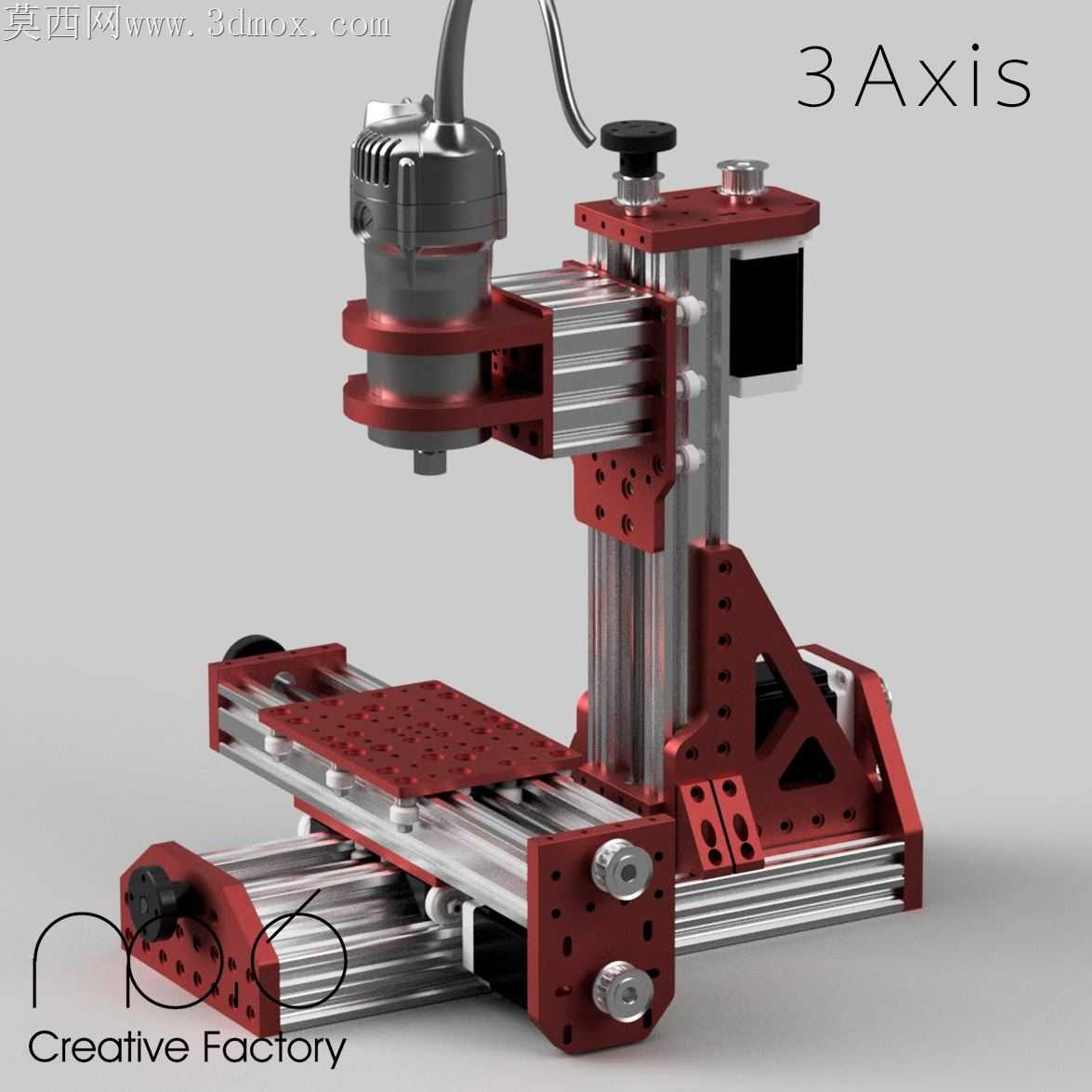

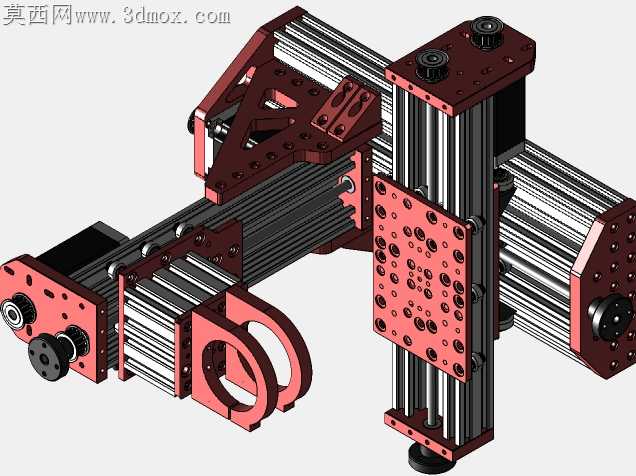

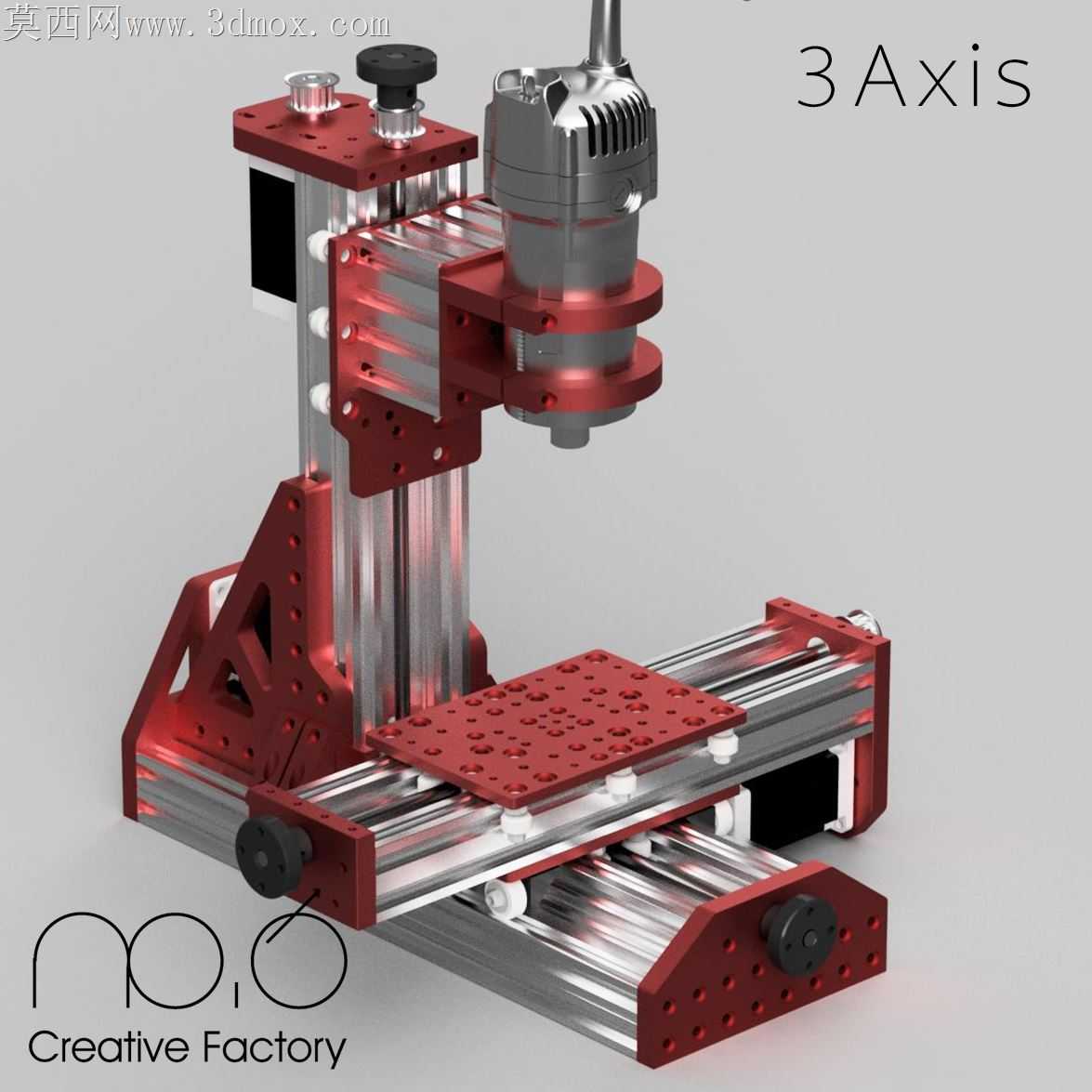

小型桌面数控设备落地时最容易踩的坑，是铝型材拼接框架的刚性冗余失衡，不少DIY机型为了压缩成本盲目减薄型材壁厚，实际铣削时Z轴下刀稍深就会出现立柱颤纹，加工出来的工件侧壁有肉眼可见的振刀痕迹，这款三轴铣的结构设计刚好戳中了这个痛点。红色的结构件没有采用常见的直角拼接折弯件，而是在立柱与底座衔接的拐角处做了三角加强筋结构，筋板上预留的沉头孔位刚好能把型材的受力直接传导到整块支撑件上，不会让连接螺丝单独承受铣削时的侧向切削力。工作台面的T型槽排布没有照搬工业机床的宽槽距，而是针对小型工件的装夹需求缩小了槽间距，哪怕是指甲盖大小的铝件、亚克力样件，都能找到合适的压块固定位置，不会出现小件装夹悬空的问题。X轴和Y轴的导轨安装面做了下沉式设计，导轨嵌入型材槽内之后，侧面的锁紧螺丝能直接顶住导轨基准面，不用额外垫铜皮调整平行度，装配时只要把导轨推靠到定位台阶上就能保证两轴的垂直度，省掉了反复打表调校的时间。Z轴的主轴安装座做了环抱式抱紧结构，不是常见的单侧螺丝顶紧固定，主轴装进去之后整圈的抱紧力能抵消高速旋转时的偏摆，哪怕长时间运行主轴也不会出现下坠偏移的问题。手轮的安装位置没有放在机身侧面容易磕碰的地方，而是设在各轴的端部，手动对刀的时候手腕不用别扭地绕到机身背面，操作时的施力方向刚好和导轨运动方向一致，不会因为手轮施力偏斜导致导轨出现非正常磨损。走线的位置都预留了内嵌的线槽空间，不会像很多桌面机型那样电线裸露在外面，加工时飞溅的铝屑不会刮破线材表皮，日常清理铁屑的时候也不会勾到电线扯断接线。所有连接孔位都做了公差匹配，沉头孔的深度刚好能让螺丝帽完全埋入零件表面，不会突出的螺丝刮到移动的工作台或是装夹的工件，装配时不用额外打磨螺丝帽突出的部分。这种结构设计没有追求花里胡哨的外观造型，每一处的结构取舍都对准了小型桌面铣实际使用时的常见问题，不管是个人爱好者做小件加工，还是实训场景下让学员理解数控设备的装配逻辑，都能避开很多常规DIY机型的结构性缺陷，实际加工时的稳定性比同尺寸的拼接机型高出不少，铣削软金属的时候不用刻意降低进给参数也能得到光滑的加工表面。
