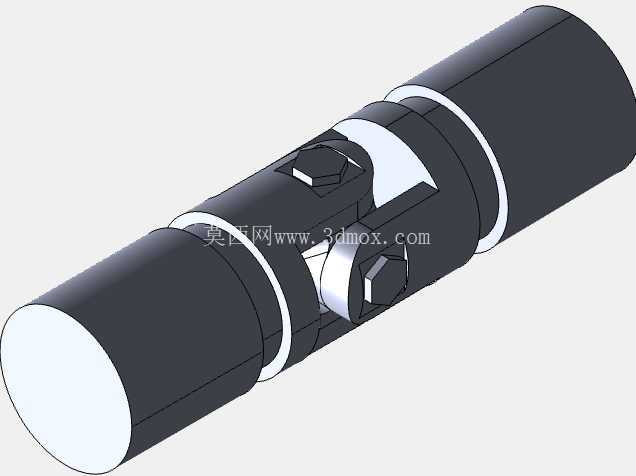

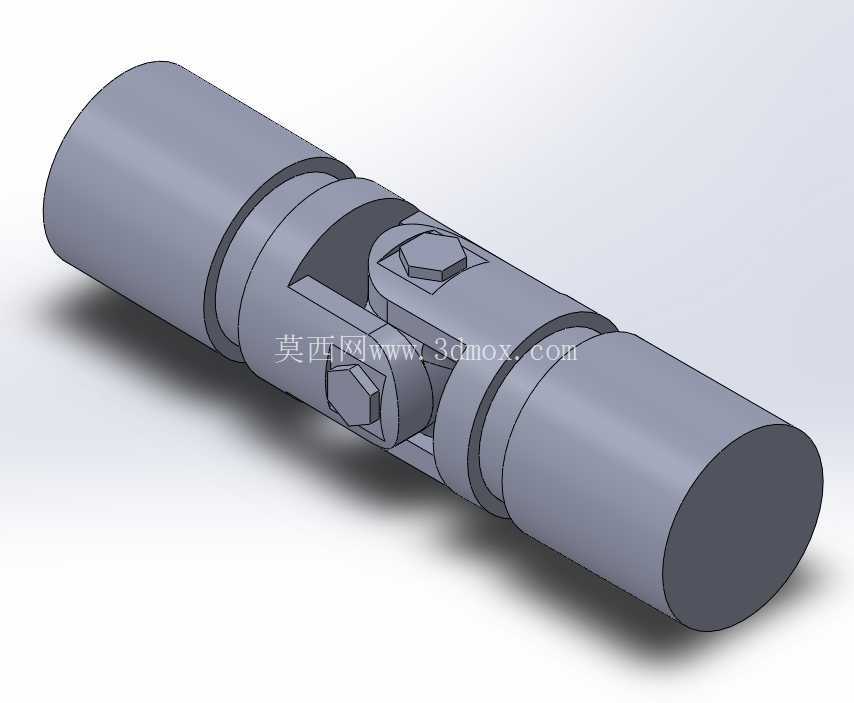

十字轴式双段万向传动联轴器结构

项目分类:通用机械零部件 发布时间:2026-06-01 ID:1168823
  • 十字轴式双段万向传动联轴器结构
  • 十字轴式双段万向传动联轴器结构

做传动结构设计的工程师大多遇到过两轴存在径向、角向偏移的工况,这时候刚性联轴器完全没法用,这类双段十字轴万向联轴器就是针对这类场景开发的传动部件,常见于机床进给轴、轻工输送线、小型工程机械的动力传递环节,也会用在农业机具的动力输出端,适配那些安装时没法保证两轴严格同轴、设备运行中会产生轴系位移的传动链路。

从实际功能来看,这个结构靠中间的十字轴铰接结构实现角度补偿,单节万向节存在瞬时传动比波动的问题,双段布置的形式可以通过中间轴的角度抵消,保证输入输出端的转速同步,不会因为角向偏移产生附加的交变载荷,能有效保护后端的轴承、齿轮等传动零件,避免轴系因为憋劲出现过早磨损、断轴的故障。和单节万向节比,双段结构的补偿量更大,允许的两轴角向偏移可以到单节的1.5倍以上,径向偏移补偿能力也更强,不用在安装时反复打表调整同轴度,能降低现场装配的工时成本,尤其是在一些机架焊接后存在变形、长期运行会出现基础沉降的设备上,这类结构的适配性远高于刚性联轴器。

设计这个结构的时候,首先要核算传递的额定扭矩,十字轴的轴颈直径、叉头的壁厚都是根据扭矩值倒推的,要保证在1.5倍过载工况下,叉头不会出现开裂、十字轴轴颈不会发生剪切断裂。两端的轴套部分采用抱紧式结构,靠侧面的螺栓锁紧实现和主动、从动轴的固定,安装时不用做复杂的轴头键槽加工?不对,实际这类结构的轴孔内是预留键槽位置的,抱紧结构是辅助防松,主要扭矩传递还是靠平键,侧面的锁紧螺栓要做防松处理,一般用六角头螺栓加弹簧垫圈,避免设备运行中因为振动出现螺栓松脱,导致传动失效。中间的十字轴和叉头的配合面要预留润滑脂加注空间,长期运行时需要定期补脂,减少铰接面的磨损,延长部件的使用寿命,当然如果是小型轻载工况,也可以用自润滑衬套替代油脂润滑结构,降低维护频次。

从安装边界来看,这类联轴器的总长是根据两端轴的插入深度、中间铰接段的长度确定的,两端轴孔的直径要和适配的轴径做公差配合,一般选H7/k6的过渡配合,保证装配时不会太松产生旷量,也不会过紧导致装拆困难。外径尺寸要考虑安装空间的径向余量,不能和周边的机架、护罩产生干涉,尤其是在铰接处摆动到最大角度的时候,要保证叉头的外圆不会碰到周边的零部件。安装时要注意两端叉头的相位对齐,也就是输入叉和输出叉要保持在同一平面,不然双段结构的等速传动特性就会失效,运行时会产生明显的振动和转速波动,这点是现场装配最容易出错的地方,很多维修人员装完联轴器发现设备抖动,大多是相位没对齐导致的。

建模的时候要注意各个铰接处的配合间隙,十字轴和叉头的孔之间要留0.02到0.05mm的间隙,保证转动灵活,不会出现卡滞,螺栓的装配位置要留出扳手空间,不然现场安装的时候没法拧紧螺栓。轴端的抱紧开槽宽度要根据轴径大小调整,一般是3到5mm,保证螺栓锁紧时轴套能产生足够的变形抱紧轴身,不会出现打滑。整个结构的材质一般选45号钢调质处理,十字轴可以选20CrMnTi做渗碳淬火,提高表面硬度,增强耐磨性能,重载工况下叉头也可以做锻打处理,提升整体的结构强度,避免冲击载荷下出现断裂。

在实际选型时,不能只看额定扭矩,还要考虑工况的冲击系数,比如冲床、破碎机这类冲击载荷大的设备,要选额定扭矩为计算扭矩2倍以上的型号,不然很容易出现十字轴断裂、叉头变形的问题。如果是高速传动场景,还要做动平衡校验,避免高转速下因为不平衡量产生过大的振动,影响设备的运行精度。这类联轴器不适合用在轴向偏移量过大的场合,如果轴向窜动超过了结构的补偿范围,要搭配花键轴做轴向滑动结构,不然会对两端的轴承产生附加的轴向力,缩短轴承的使用寿命。
