带加强筋法兰式轴座连接结构

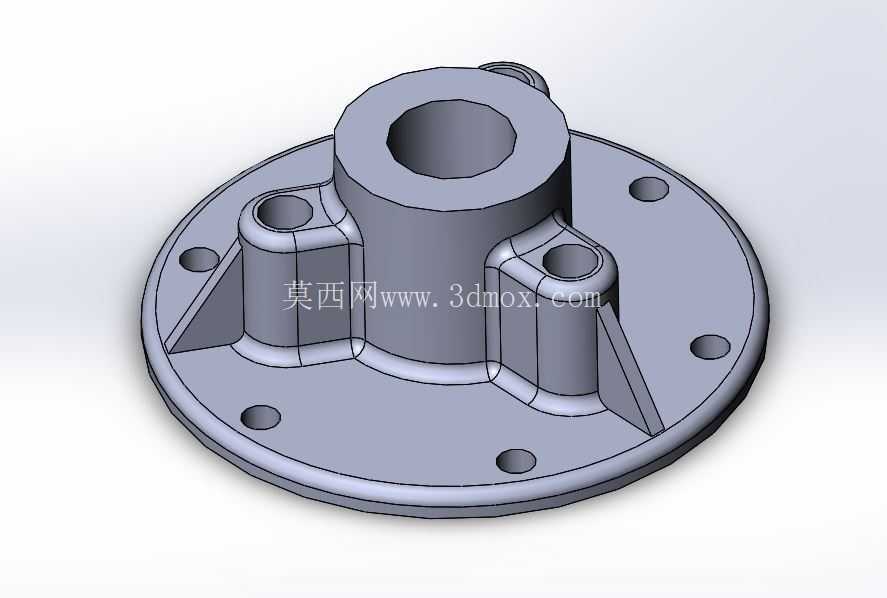

　　该零件属于机械传动系统中的轴系支撑连接构件，核心应用场景覆盖中小型传动设备的轴端固定、动力输出端转接、工装夹具的定位基座等领域，常见于轻工输送设备、小型机床附件、自动化生产线的工位支撑单元中，承担轴类零件的径向定位、轴向承载以及与安装基面的刚性连接作用。从功能特性来看，零件底部为圆形法兰盘结构，盘面上均匀分布6个通孔安装位，可通过螺栓与设备安装基面完成锁紧固定，法兰盘面的平面度公差需控制在0.05mm以内，保证安装后与基面的贴合度，避免锁紧后出现应力集中导致的基座变形。

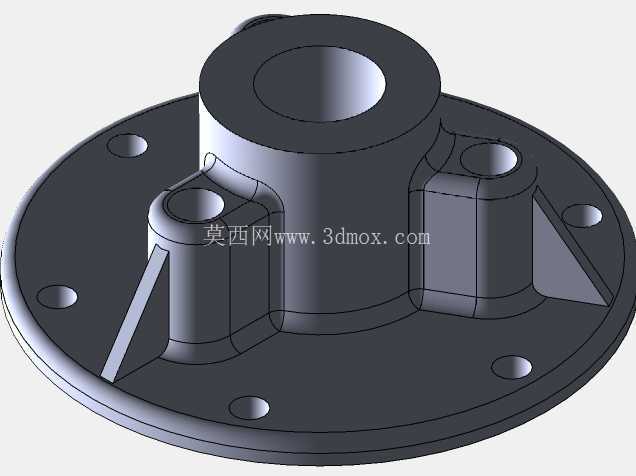

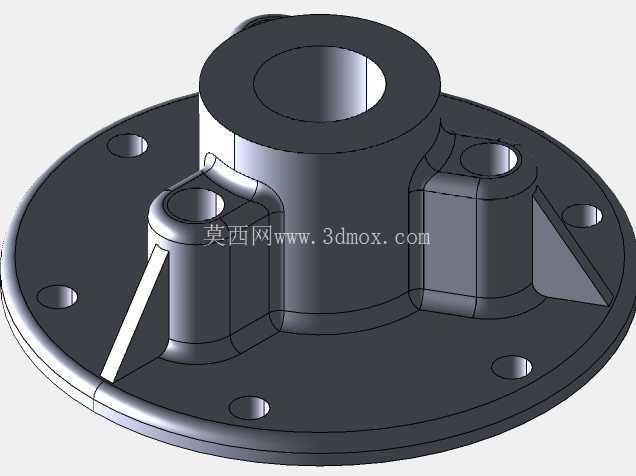

　　中部为带中心通孔的筒状支撑主体，中心通孔为轴类零件的穿装定位位，孔壁的尺寸公差需按照H7级精度设计，与适配轴径形成间隙配合，保证轴件转动或固定时的同轴度要求，筒身高度根据适配轴的插入深度确定，需保证轴件穿入后有足够的接触长度，避免悬臂受力导致的轴端晃动。筒身与法兰盘的连接位置设置了3处周向均匀分布的三角形加强筋，每处加强筋对应筒身上部的一个凸台安装孔，凸台孔为附属构件的安装位，可用于固定润滑管路、传感器支架或者轴端挡盖等配件，加强筋的厚度从根部到顶部做渐变处理，根部厚度与筒身壁厚保持一致，避免壁厚突变导致的铸造缺陷，同时有效提升筒身与法兰连接位置的抗扭、抗弯性能，在承受径向载荷时可将应力均匀分散到整个法兰盘面，减少局部应力集中导致的断裂风险。

　　设计过程中首先确定中心轴孔的公称尺寸，根据轴的额定载荷计算筒身的壁厚以及法兰盘的直径，法兰盘直径需大于筒身外径的2.5倍，保证安装螺栓的分布圆直径有足够的空间，同时避免螺栓安装位置与加强筋、凸台结构出现干涉。安装边界方面，法兰盘底部的安装孔分布圆直径需匹配常用设备的安装基面孔位，通孔直径比适配螺栓大1mm，预留一定的安装调整余量，筒身顶部的凸台孔轴线与中心轴孔的轴线平行度公差需控制在0.03mm以内，保证附属配件安装后的位置精度。零件的所有棱边均做R1-R2的圆角处理，一方面避免铸造过程中出现尖角砂眼，另一方面去除加工后的锐边，防止装配过程中划伤操作人员。

　　在实际选型应用中，该类支撑座可根据载荷等级调整壁厚、加强筋厚度以及法兰盘尺寸，适配不同直径的传动轴，相比一体式焊接支撑座，该铸造结构的整体刚性更好，生产一致性更高，适合批量配套使用，在装配时需注意法兰盘面与安装基面之间需加装密封垫片，若应用在有切削液、粉尘的工况下，可避免杂质进入中心轴孔磨损配合面，中心轴孔内需预留润滑脂注油通道的安装位置，保证长期运行时的润滑需求。
