水下作业电子系统集成承载结构设计

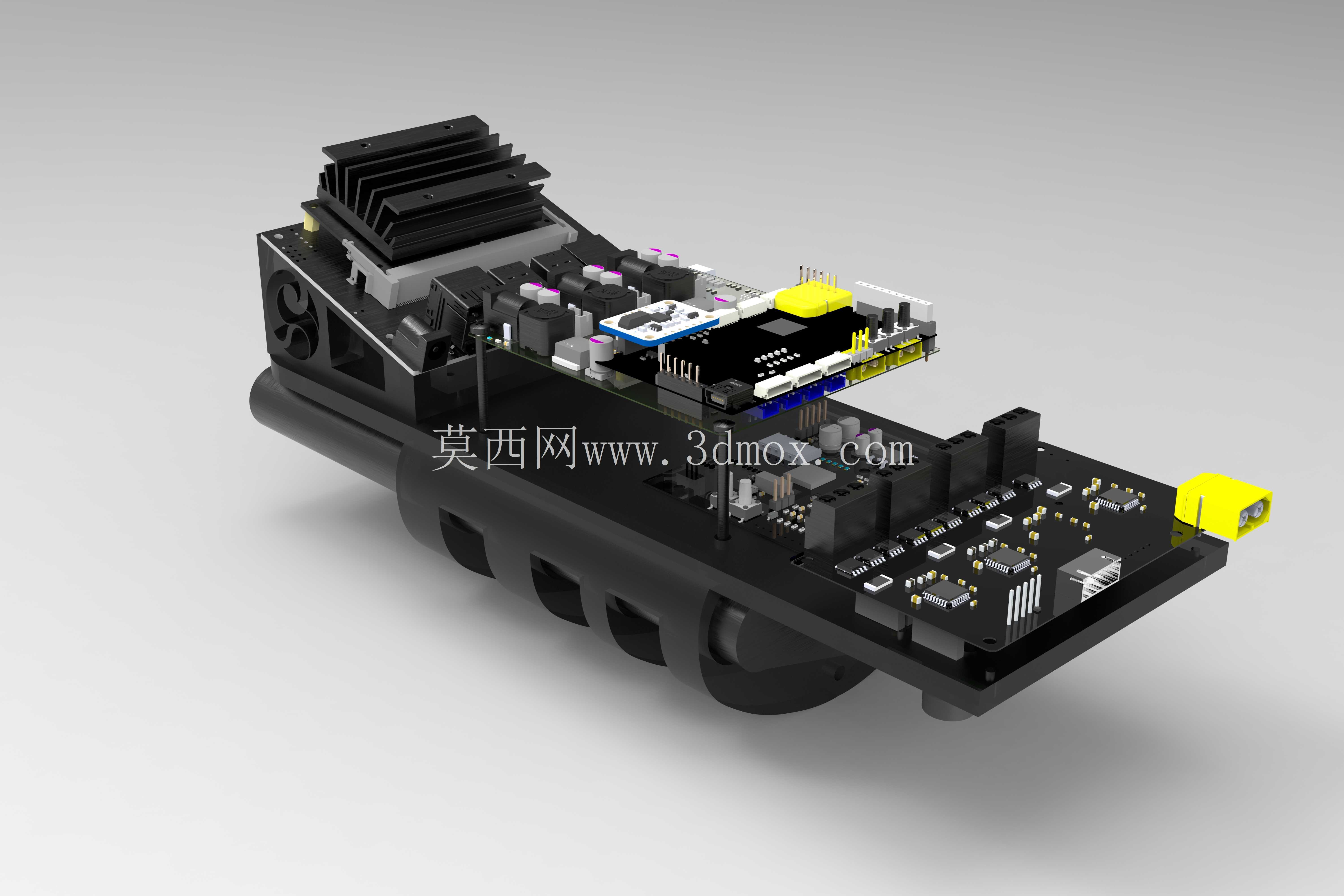

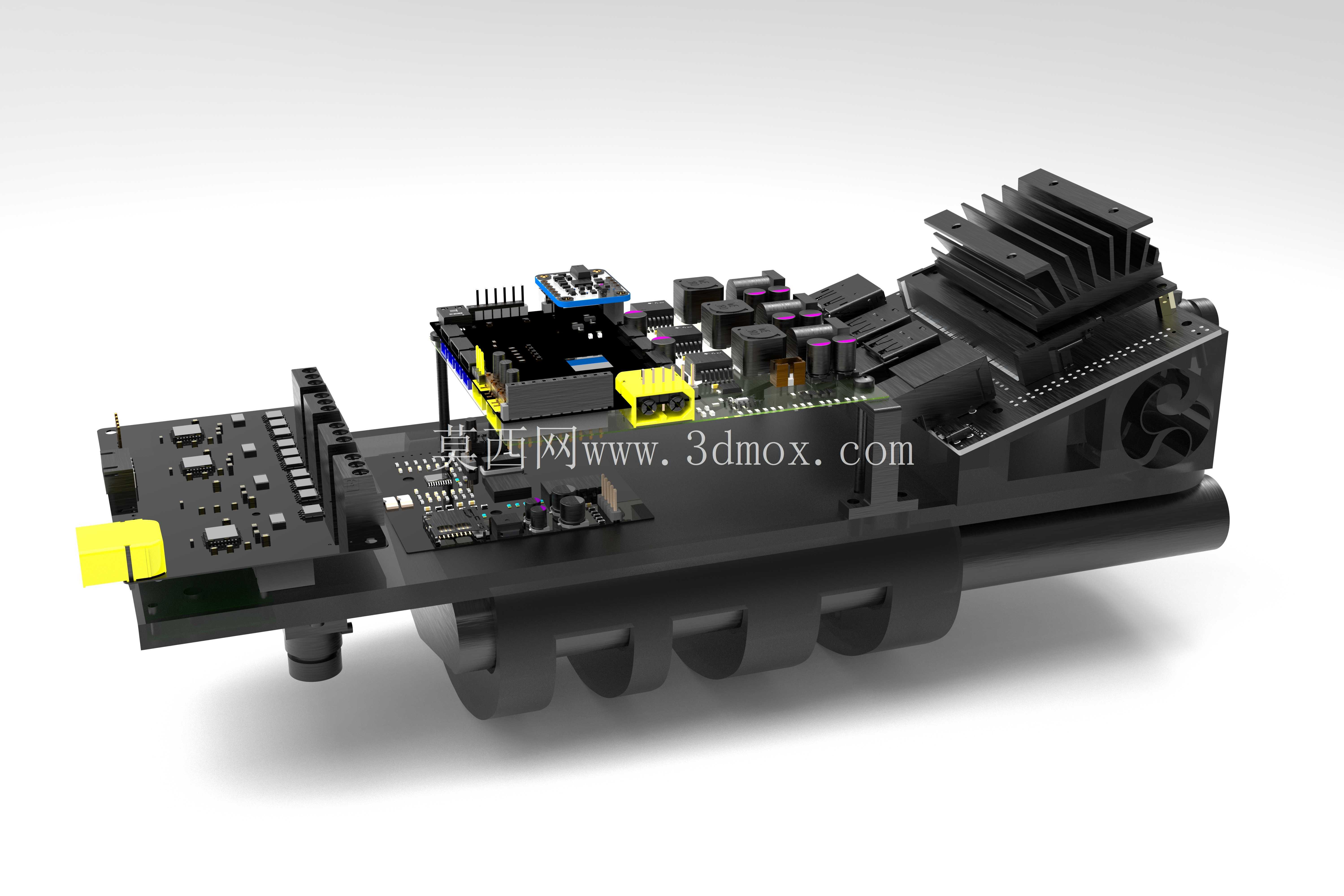

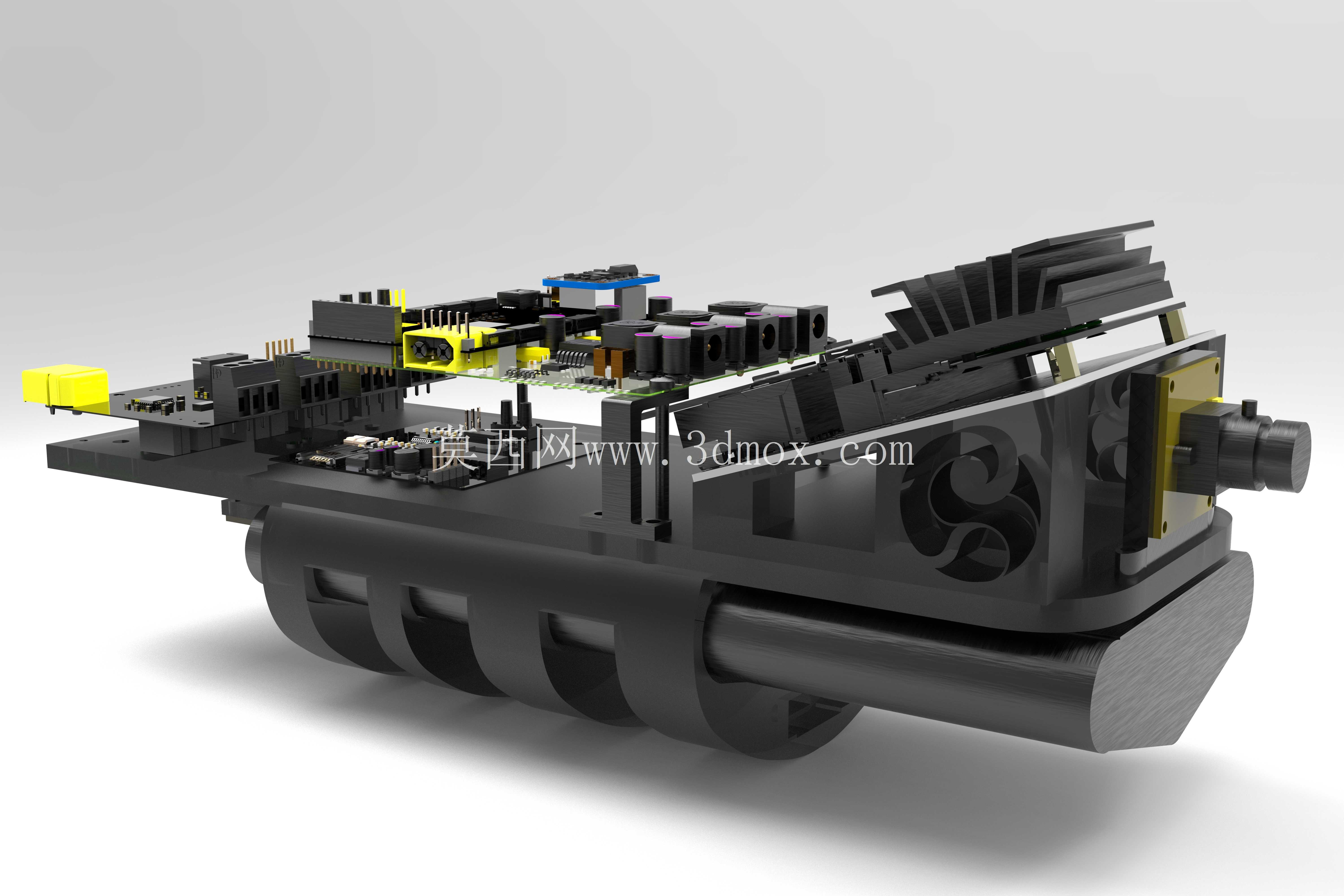

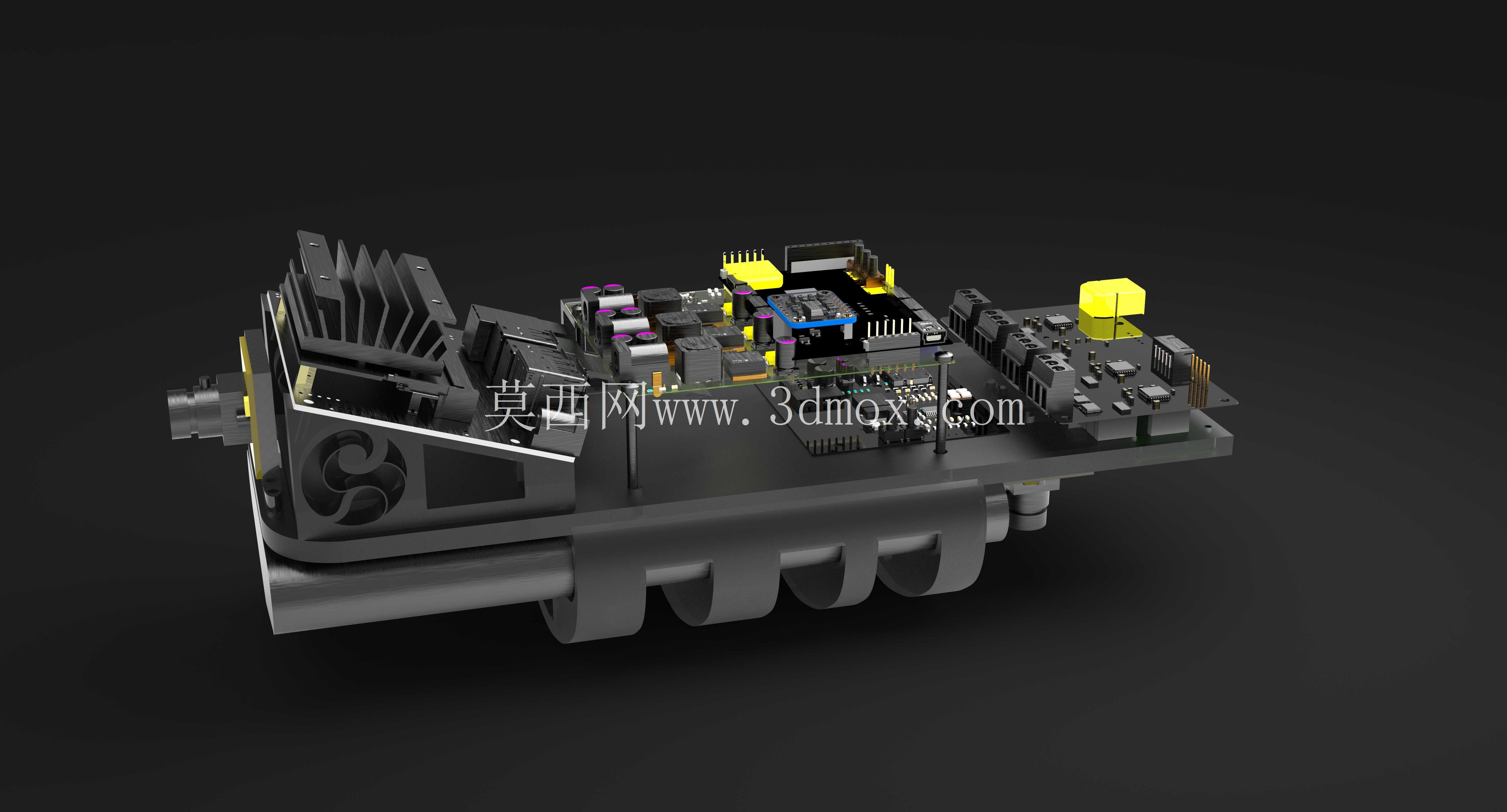

　　这套承载结构针对水下作业场景的航空电子系统开发，核心解决密闭舱内多模块的布局固定、电磁兼容与散热需求，适配水下探测类设备的长时间作业工况。结构整体采用一体化铣削成型的主承载基座作为安装基底，基座上预留了对应不同功能模块的定位槽与安装孔位，从前端到后端依次排布双摄像机组装位、Jetson Nano核心计算模块安装区、继电器卡固定位、配电卡安装槽、定制电池封装腔，尾部预留散热鳍片的安装贴合面，所有安装位的形位公差控制在0.05mm以内，避免模块装配后出现应力挤压导致的电路接触不良问题。

　　设计过程中优先考虑水下密闭环境的散热路径，核心计算模块的发热面通过导热垫直接贴合基座的金属实体部分，热量可通过基座传导至尾部外露的散热鳍片，即使在密闭舱内无主动风冷的工况下，也能将核心芯片的满载工作温度控制在70摄氏度以内，避免高温导致的算力降频。针对电子系统常见的EMC干扰问题，结构上在继电器卡与配电卡、核心计算模块之间设置了一体化的金属屏蔽隔条，隔条与基座导通形成连续的屏蔽面，阻断继电器通断时产生的电磁脉冲对核心计算模块与摄像信号传输的干扰，同时在电池封装腔的侧壁预留了走线槽，所有动力线与信号线分槽排布，避免走线交叉产生的串扰。

　　电池封装单元采用独立的腔室设计，腔室四周设置缓冲胶条安装槽，即使设备在水下发生小幅碰撞，也能通过胶条吸能避免电池电芯受挤压出现安全隐患，腔室的出线口采用密封胶圈压合结构，配合整个设备舱的密封设计，可满足浅水环境下的防水要求。双摄像机的安装位设置了角度微调结构，可根据实际作业需求调整镜头的俯仰角度，调整到位后通过侧面的紧定螺钉锁死，避免水下水流冲击导致镜头角度偏移。整个结构的安装边界完全适配对应规格的水下设备密闭舱内径，基座两侧设置的导向凸条可与舱体内壁的导向槽配合，装配时可直接将整个集成好电子模块的基座沿导向槽推入舱体，尾部通过端盖压合固定，无需额外设计复杂的连接结构，大幅提升舱内装配的效率。

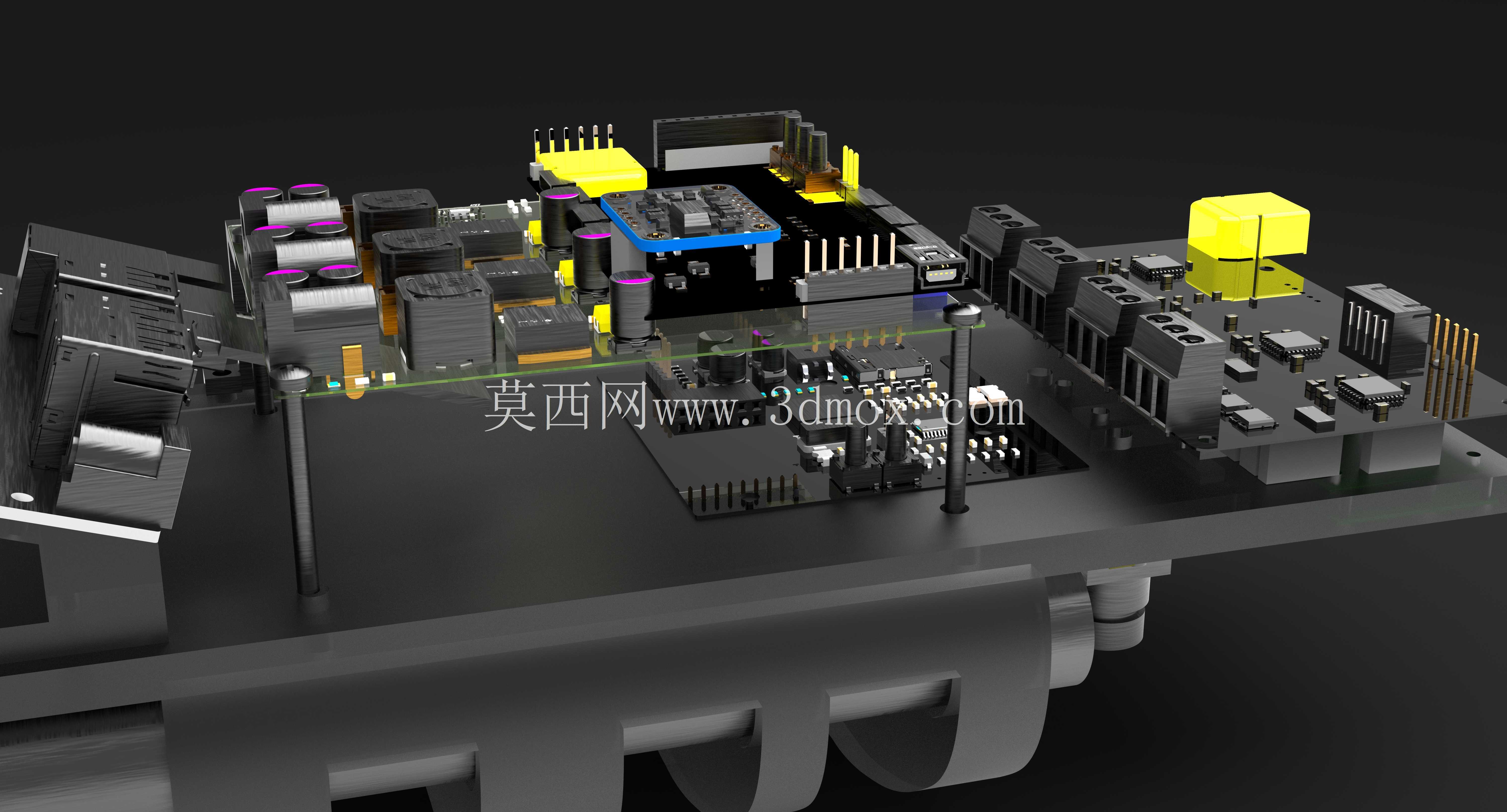

　　所有板卡的安装位都预留了足够的焊盘避让空间，避免结构件挤压板卡上的贴片元件，同时在每个模块的安装位旁都设置了走线固定柱，可通过扎带将模块间的连接线固定，避免设备晃动时连接线拉扯接口导致接触不良。继电器卡的安装位特意抬高了2mm，在继电器下方预留出足够的散热空间，避免继电器长时间通断发热积累影响周边元件的工作稳定性。配电卡的安装位旁预留了保险丝座的安装位置，方便后期维护时快速更换过流保护元件，无需拆解整个结构。核心计算模块的安装位设置了通用的螺孔间距，可兼容不同版本的核心板安装需求，提升结构的通用适配性。整个结构的边角都做了R2以上的圆角处理，避免装配时尖锐边角划伤操作人员或者破坏舱体内壁的密封涂层，同时减少应力集中点，提升结构整体的抗冲击性能。
