六自由度混合式水下航行器结构设计

　　这套水下航行器结构围绕近岸观测、水下结构巡检与轻型作业任务展开，整体采用六自由度动力布局，兼顾遥控潜器的定点作业能力与自主航行器的巡航能力。框架式主体把浮力材料、电子密封舱、动力推进单元和任务载荷整合在同一安装基准上，外形边界在建模时按紧凑外包络控制，便于通过狭窄舱室、坝体缝隙与管道入口，也能在小型作业船的甲板收放架上完成布放。

　　推进系统的布置是结构设计的重点。多个推进器按矢量方向分组，水平方向提供进退与转艏力矩，垂向与侧向推进器配合实现升沉、横移和姿态保持，使航行器在靠近桥墩、闸门、船体底板时能够悬停并微调位置。推进器安装座预留了角度调整界面，原始矢量角可通过增加转接件重新定义，例如把四十五度安装面转换为九十度偏置加五度倾角的组合，这种可重构思路让同一套载体能够适应不同流场：强流区域侧重抗流推力，巡检工况则降低侧向扰动并提高航向稳定性。建模时需要重点核对推进器桨盘与框架、护罩之间的间隙，避免吸入缆绳或渔网，同时保证推力轴线尽量穿过载体浮心与重心的合理区间，减少姿态耦合。

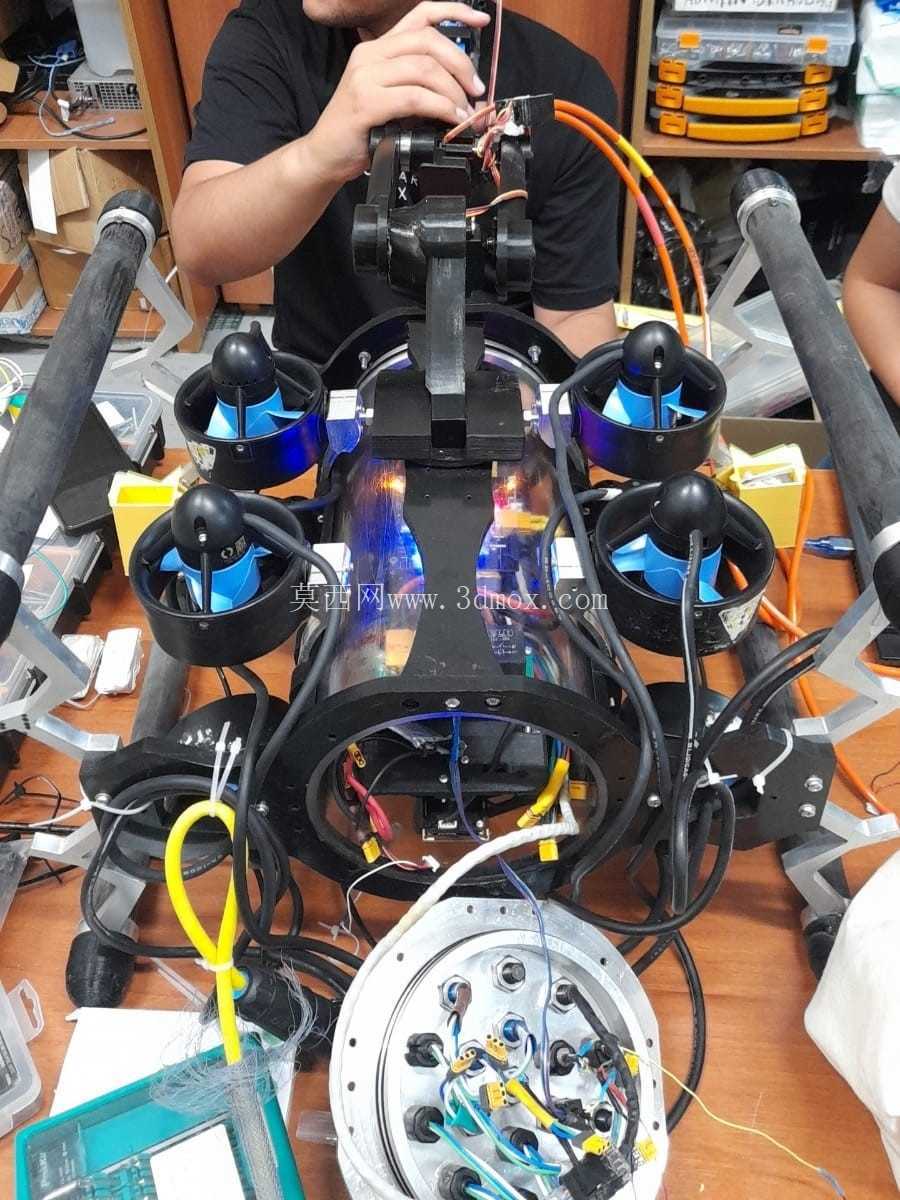

　　电子系统全部布置在按标准通道设计的密封舱内，主板、角态板、配电板和计算单元分层安装，板卡之间通过减振柱与导轨固定。舱体端部采用密封元件承压，端盖与舱筒之间设置可靠的径向或端面密封，接插件选用水密连接器并在外部保留插拔与维护空间。Jetson计算单元、两个电调以及双摄像头的布局需要同时考虑散热、线缆走向和配重平衡：电调靠近推进器出线侧以缩短动力线，摄像头布置在艏部可视窗口附近，计算单元放置在散热条件较好的中部舱段。结构工程师在装配时应把密封舱作为核心基准件，框架上的抱箍、垫块和限位板都围绕舱体中心线展开，避免后期载荷增加造成舱体受弯。

　　任务载荷采用可扩展接口设计。载体前部或下部可搭载四轴机械臂，用于抓取样本、操作阀门、贴附检测探头；也可换装三百六十度声纳，在浑浊水域完成避障、轮廓扫描和目标搜索。机械臂接口需要预留安装法兰、电气穿舱位置和浮力补偿空间，因为臂体展开会明显改变载体重心与水动力阻力，建模阶段应同步检查臂在全行程折叠、伸展、下探时是否触碰推进器护罩、底橇和摄像窗口。声纳安装则强调透声面无遮挡，头部周围不能布置金属框架或密集线缆，转台旋转范围内要保留完整扫掠空间。

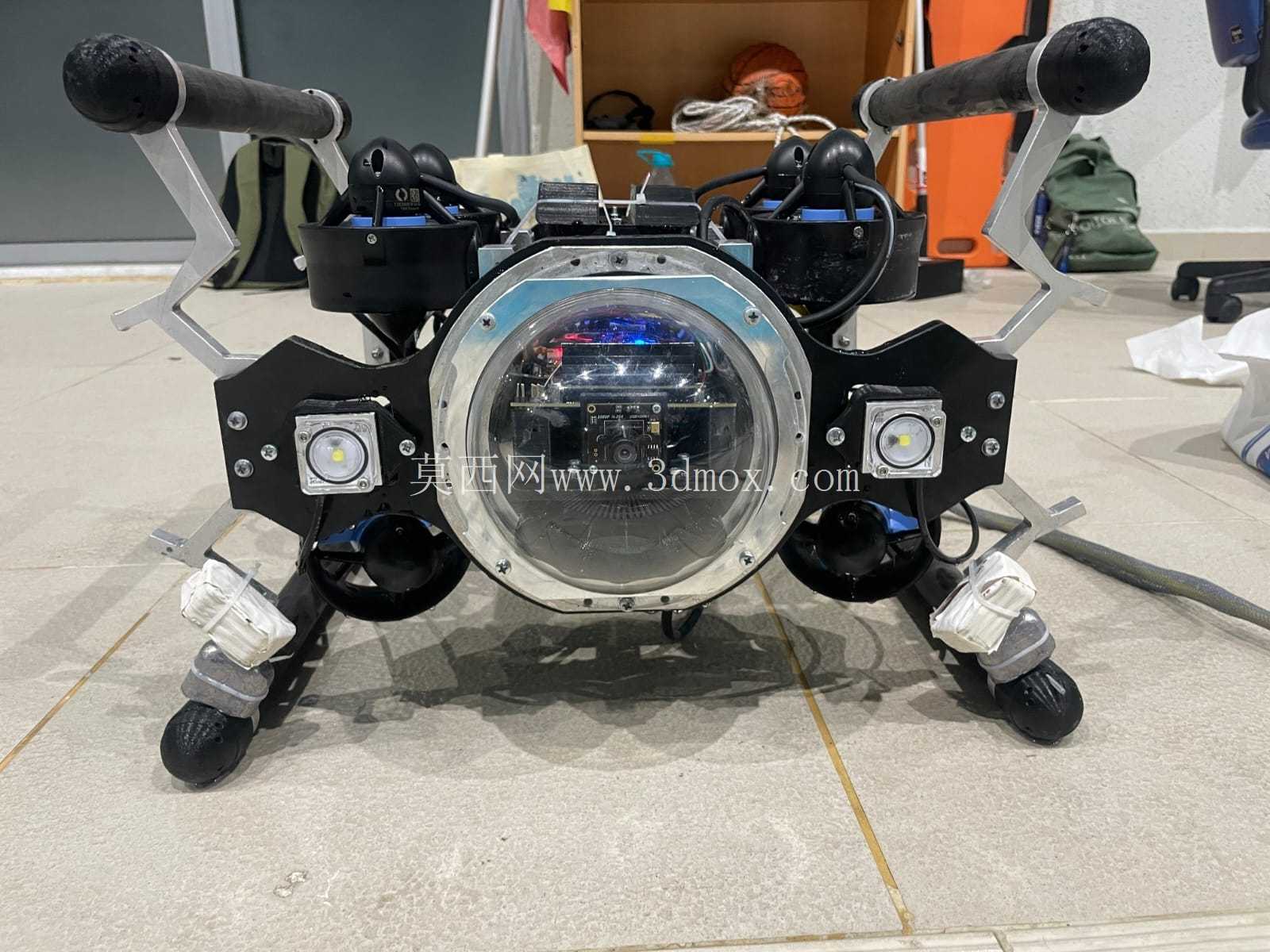

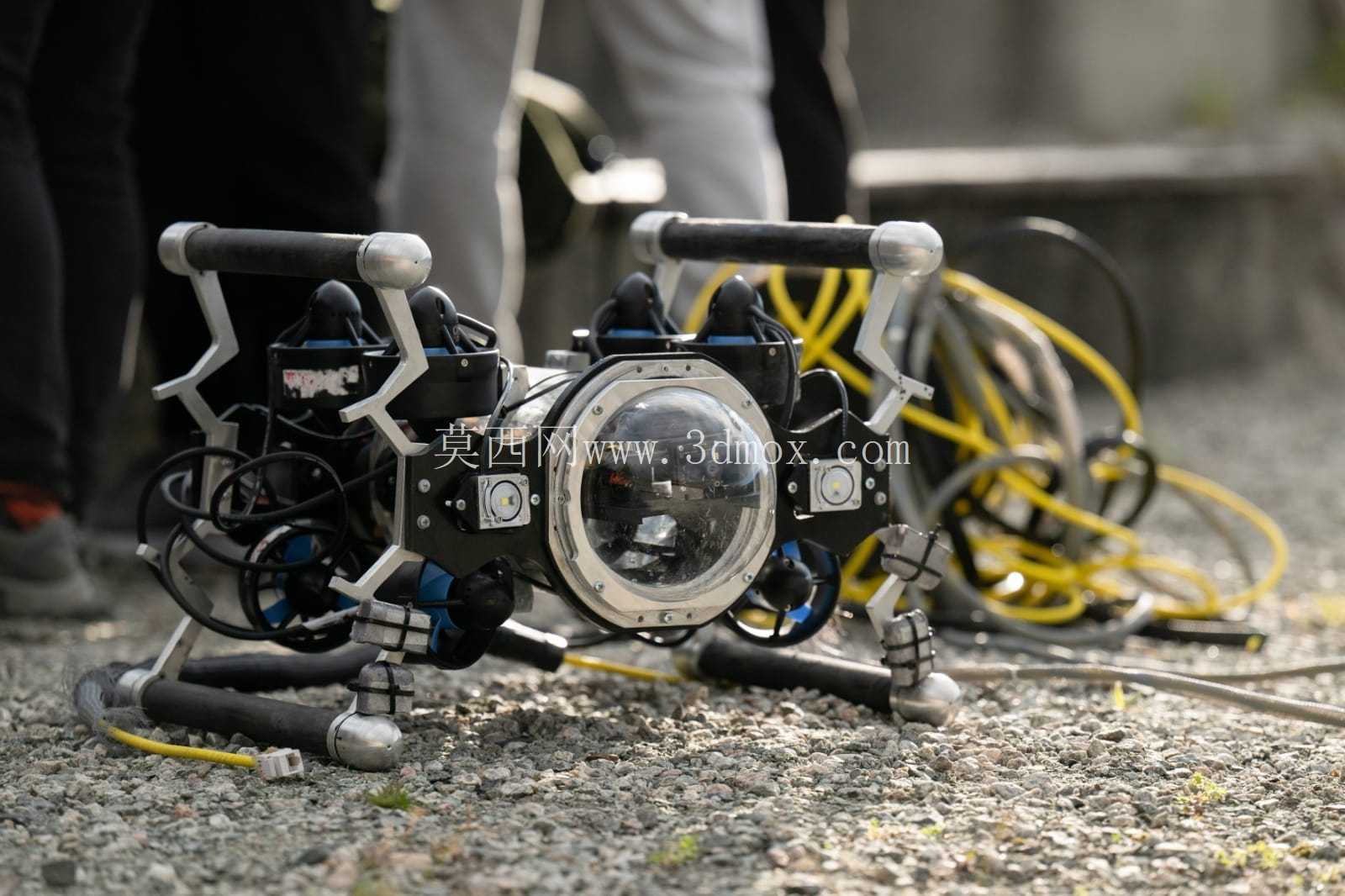

　　外形与安装边界方面，主体采用开放式框架加浮力块的组合，顶部浮力材料提供扶正力矩，底部电池、配电和配重件压低重心，使航行器在故障停机时具备较稳定的姿态。框架四周设置护角与吊点，吊点位置兼顾甲板起吊时的水平姿态，底橇高度保证机械臂、声纳和摄像头离开发射架或海底泥面。摄像头窗口略向前下方倾斜，兼顾前方导航与近底观察；前部照明和镜头之间留出遮光距离，减少水中颗粒造成的反向散射。

　　从实际使用流程看，该结构不仅要满足水中航行，还要考虑岸上装配、运输固定、船上吊装和开盖维修。密封舱端盖周围应预留扳手空间，框架侧面的设备模块尽量做成快拆组件，线缆在穿越框架棱角处设置护线套，浮力块与金属骨架之间使用防松连接件。软件、硬件与执行机构在联合调试时，结构件的刚性会直接影响姿态控制精度：推进器支架若刚度过低，满推力时会产生相位滞后；舱体抱箍若约束不均，密封面可能出现局部间隙。因此整套三维模型把载体框架、密封舱、推进器、摄像单元、机械臂和声纳接口统一装配，能够用于干涉检查、维护路径确认、配重估算以及后续工程样机迭代。
