KY-040带按钮旋转编码器结构设计

这款旋转编码模块在小型电子控制设备、DIY创客项目、小型工控操作面板里的应用十分广泛，日常做小型人机交互输入节点选型时，这类集成按键功能的编码器往往比单独搭配按键的分体方案更省安装空间。从实际使用场景来看，它可以承担参数调节、菜单切换、数值微调加确认的复合功能，比如小型温控器的参数设置、迷你音频设备的音量调节兼功能切换、桌面小型CNC的手动进给微调操作，都能见到同结构编码模块的身影，相比普通电位器，它不存在旋转角度上限，调节时不会出现电位器磨损后的阻值漂移问题，长期使用的调节一致性更稳定。

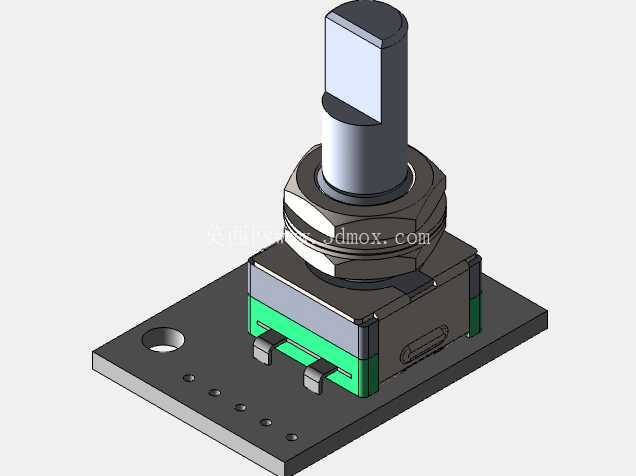

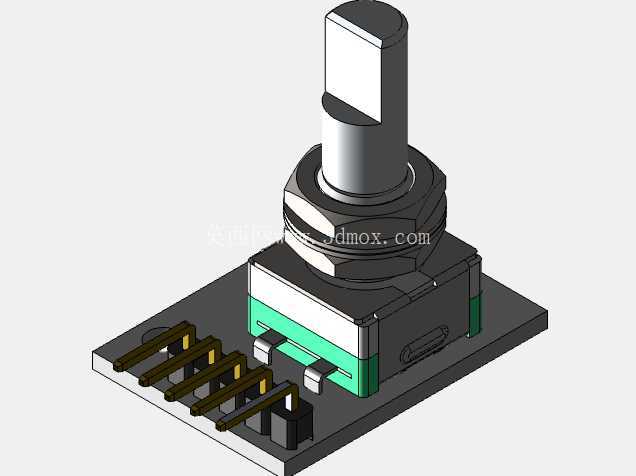

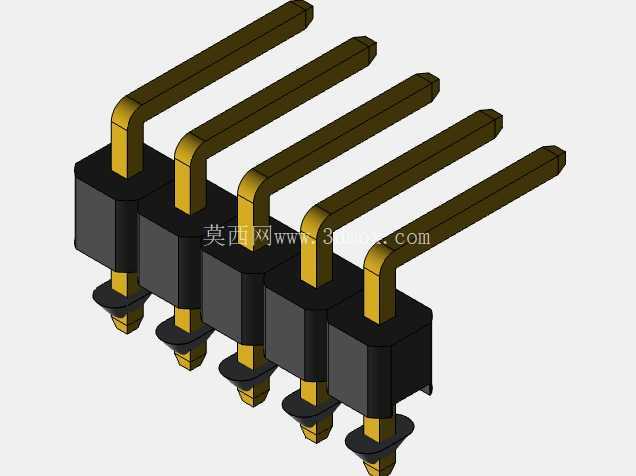

从结构设计层面拆解，模块采用标准20mm间距级别的小型PCB作为承载基体，板载的旋转编码核心采用金属外壳封装的触点式编码结构，旋转时输出两路相位差90度的脉冲信号，可通过脉冲相位差判断旋转方向，每圈输出固定数量的脉冲信号，能精准匹配增量式计数的控制逻辑。集成在编码轴上的按键结构，采用轴体下压触发的设计，不需要额外占用PCB安装位置，轴体的按压行程控制在0.3-0.5mm区间，触发力度适中，不会因为正常旋转操作误触发按键功能。PCB侧边引出的五个直插排针，分别对应电源正极、接地、时钟信号、数据信号、按键信号引脚，排针采用标准2.54mm间距，既可以直接焊接在主控电路板上，也可以搭配杜邦线做快速原型接线，适配不同的组装需求。

设计时的安装边界需要重点关注，模块整体厚度包含排针高度不超过12mm，PCB上预留的两个3mm直径安装孔，中心间距为15mm，可以直接用M2.5或者M3的铜柱配合螺丝固定在设备壳体内部，编码轴伸出PCB表面的高度为6mm，搭配不同高度的旋钮帽时，需要提前核算壳体面板的开孔厚度，避免旋钮帽下压时触碰到面板表面导致按键卡滞。编码轴的径向负载设计上限为1N，轴向按压负载上限为5N，选型安装时不能在轴体上加装过重的金属旋钮，避免长期使用导致轴体偏移，影响旋转手感和按键触发精度。

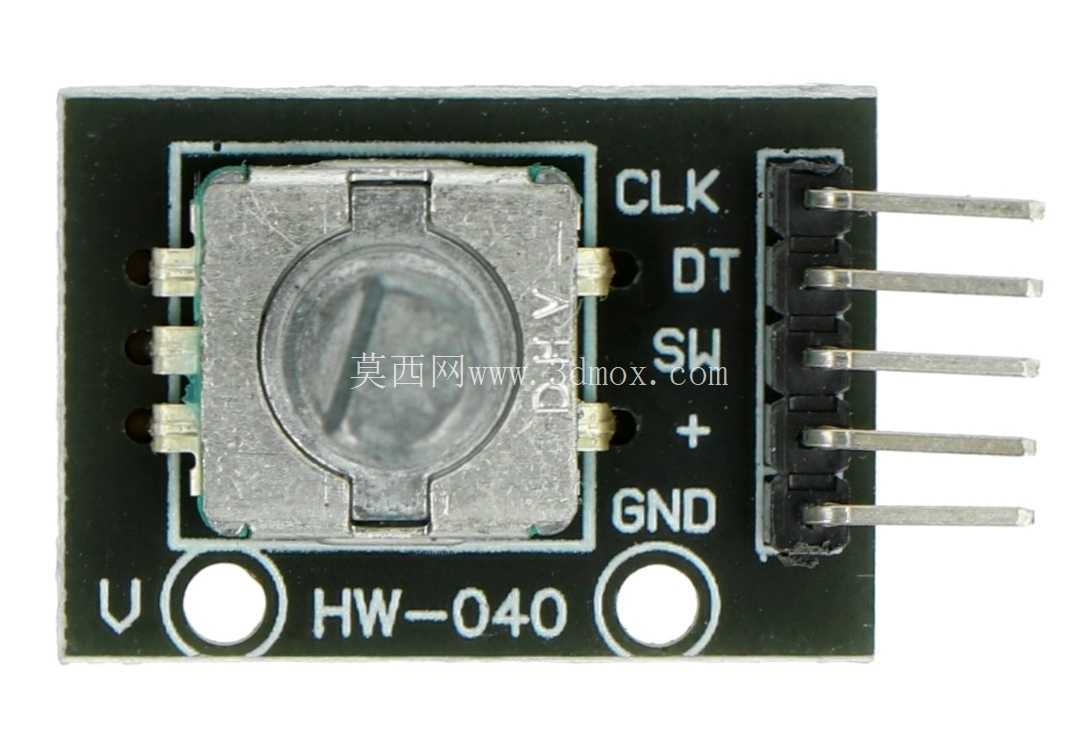

从功能特性来看，这款编码器的旋转定位手感采用齿状阻尼结构，每旋转一个脉冲对应一个清晰的阻尼停顿，调节时的反馈感明确，不会出现虚位打滑的情况，触点部分采用镀金处理，在常规温湿度环境下长期使用不会出现接触氧化导致的信号丢脉冲问题。PCB板上的丝印标识清晰标注了每个引脚的功能定义，焊接接线时不需要额外查阅引脚定义文档，能减少组装接线的错误率。模块的供电电压兼容3.3V和5V逻辑电平，可以直接匹配市面上绝大多数常用的主控板IO口电平，不需要额外添加电平转换电路，简化了外围电路的设计复杂度。

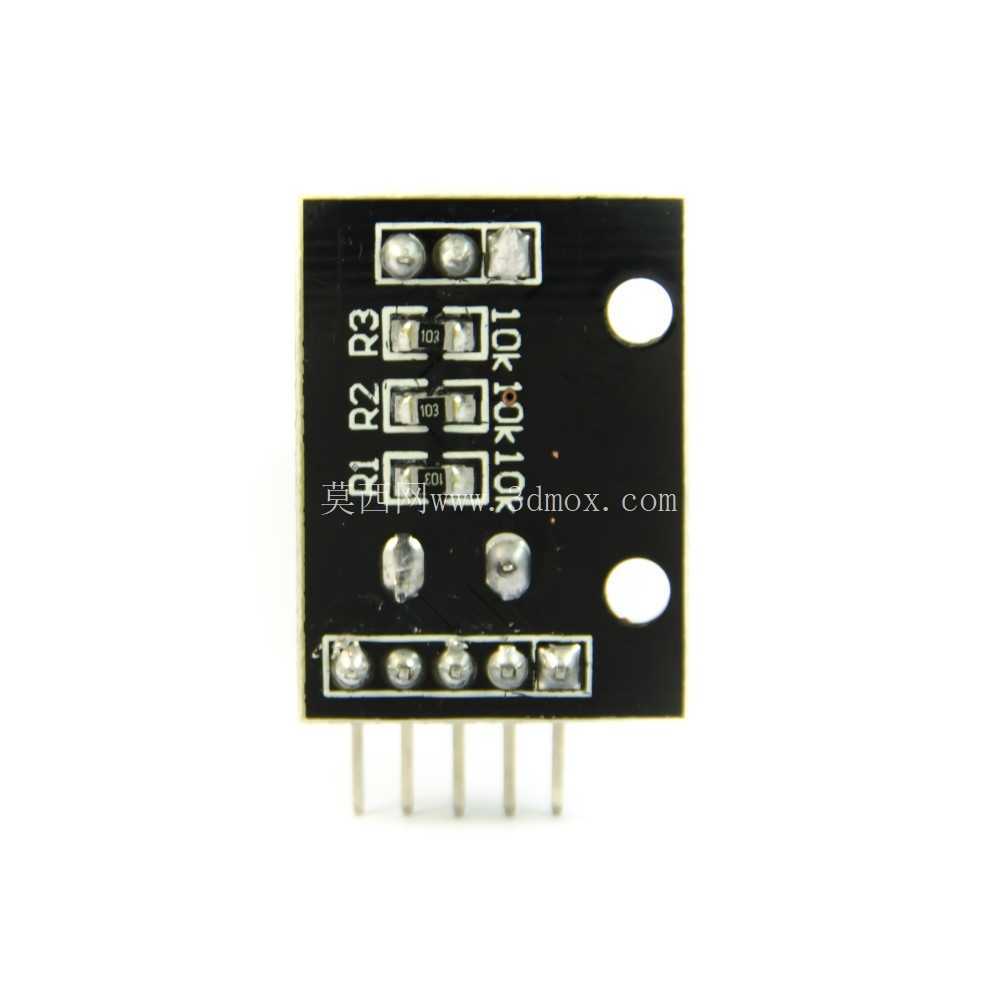

实际做结构适配时，还要注意模块周边的元器件避让，排针侧要预留至少2mm的接线空间，编码旋转侧要预留足够的旋钮操作空间，避免周边结构件干涉旋钮的旋转动作。按键触发的信号输出采用常开触点设计，下压时导通，松开后断开，配合主控板的软件消抖处理就能实现稳定的确认功能，不需要额外在板载添加消抖电容，减少了BOM成本的同时也压缩了模块的整体体积。这类集成式编码模块相比分体式的编码器加独立按键的组合，整体安装占用的PCB面积能减少40%左右，在小型手持设备、桌面迷你控制终端这类空间受限的设计场景里，优势十分明显。
