触觉力反馈受电弓结构三维设计

项目分类:铸造模 发布时间:2026-06-01 ID:1168920
  • 触觉力反馈受电弓结构三维设计
  • 触觉力反馈受电弓结构三维设计
  • 触觉力反馈受电弓结构三维设计
  • 触觉力反馈受电弓结构三维设计
  • 触觉力反馈受电弓结构三维设计
  • 触觉力反馈受电弓结构三维设计
  • 触觉力反馈受电弓结构三维设计
  • 触觉力反馈受电弓结构三维设计
  • 触觉力反馈受电弓结构三维设计
  • 触觉力反馈受电弓结构三维设计
  • 触觉力反馈受电弓结构三维设计
  • 触觉力反馈受电弓结构三维设计
  • 触觉力反馈受电弓结构三维设计
  • 触觉力反馈受电弓结构三维设计
  • 触觉力反馈受电弓结构三维设计
  • 触觉力反馈受电弓结构三维设计

  该结构的核心应用场景聚焦于轨道交通受电弓接触状态模拟、二维力触觉交互实验平台搭建,可复现受电弓与接触网之间的动态接触力变化过程,为接触网匹配调校、受电弓结构优化提供可重复的实体验证载体,也可作为触觉交互实验的执行末端,完成平面范围内的力反馈输出与形状感知模拟。从实际用途来看,这套结构并非直接装车使用的量产受电弓部件,而是面向实验验证场景的等比例功能样机,能够模拟受电弓升弓、降弓过程中的铰接运动轨迹,同时在接触端集成力感知通路,当接触端与模拟接触网或者被测物体表面接触时,可通过铰接点的力矩传递、弹性元件形变反馈接触力的大小与方向,还原真实受电弓运行时的接触受力状态,避免直接在实车线路上开展测试带来的成本高、工况不可控的问题。

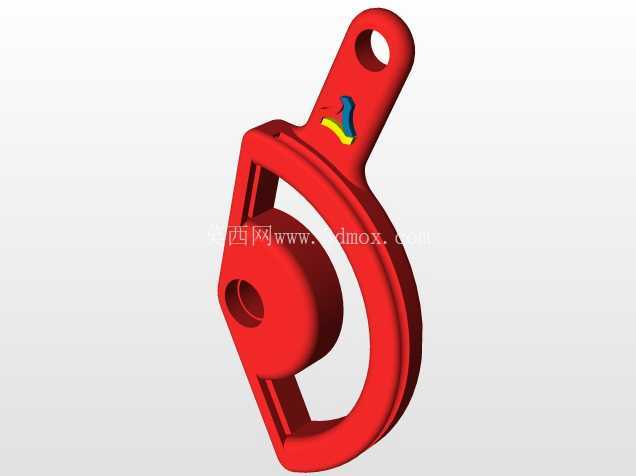

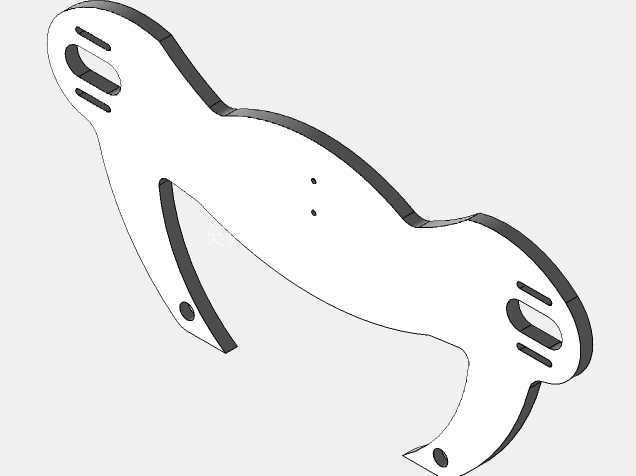

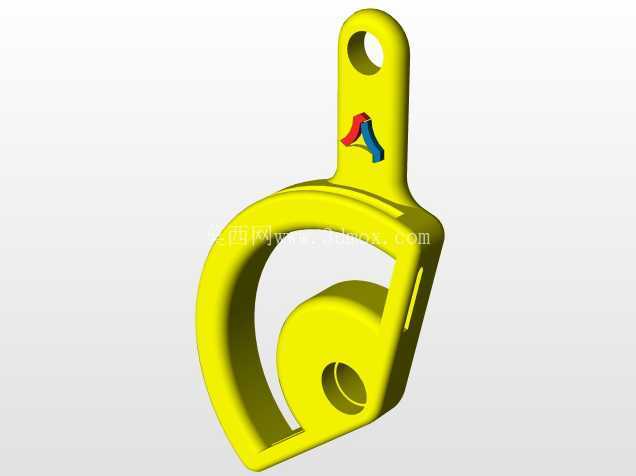

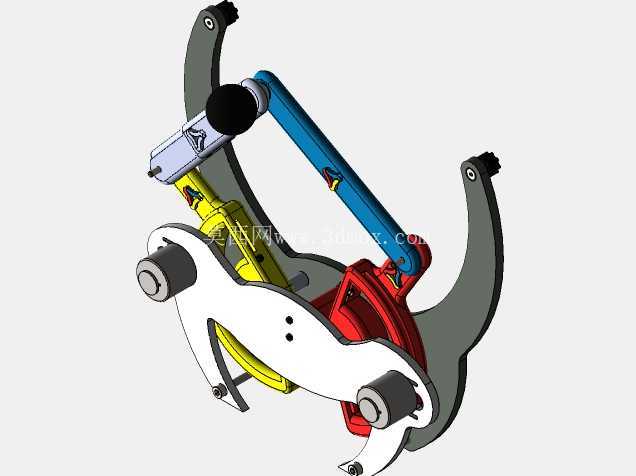

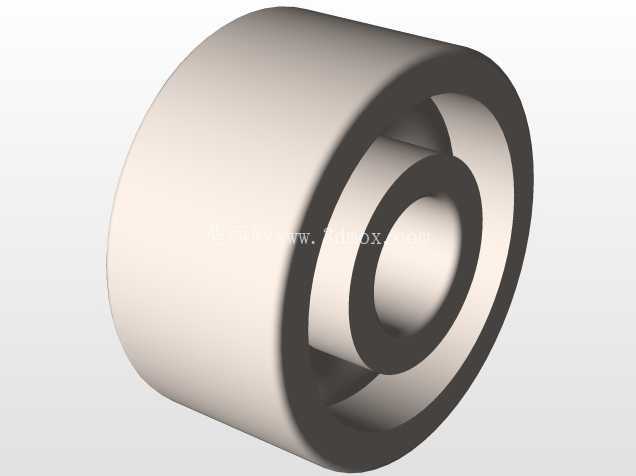

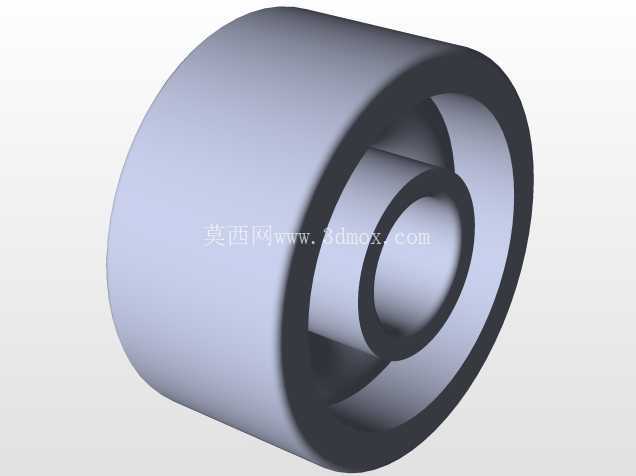

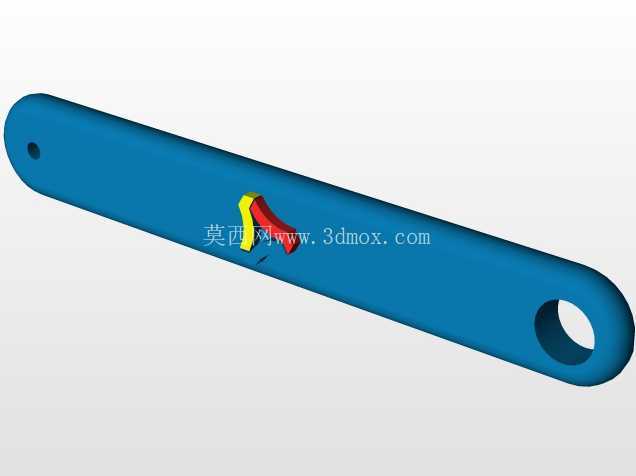

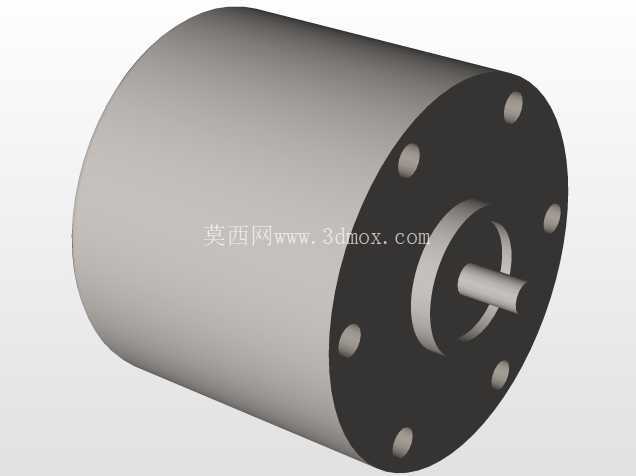

  在功能特性层面,整套结构采用多连杆铰接布局,主体支撑臂采用弯板成型结构,两个对称布置的弧形支撑臂作为主体承载框架,臂体上预留的铰接安装孔可实现与底座、驱动连杆的销轴连接,铰接位置均采用轴套配合结构,减少转动过程中的卡滞与磨损,保证运动过程的顺滑度。中间的蓝色连杆为传力构件,连接驱动端与接触头组件,可将驱动端的输出力传递至接触位置,同时将接触位置的反作用力传回感知单元;接触头位置设置有黑色缓冲接触端,采用弹性材质包裹,模拟真实受电弓碳滑板的接触缓冲特性,避免刚性接触带来的冲击力突变,也能更真实地还原接触过程中的力变化曲线。红黄配色的铰接组件为角度调节与力反馈核心单元,内部集成有弹性复位结构,当接触头受到不同方向的外力时,该组件可产生对应角度的偏转,同时通过弹性元件的形变产生与外力对应的反馈力矩,实现力的感知与反馈输出;白色的成型构件为运动限位与轨迹约束部件,其上开设的两个铰接孔分别与支撑臂、驱动组件连接,构件上的定位小孔用于安装位置检测元件,可实时反馈当前的摆角位置,为运动控制提供位置反馈信号。

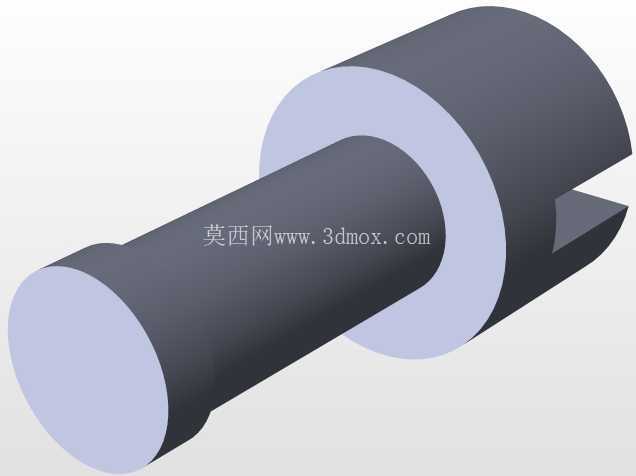

  从设计思路来看,整套结构优先保证运动轨迹与真实受电弓的运动特性匹配,在连杆长度设计、铰接点位置选取上,反复校核了升弓过程中接触头的运动轨迹,确保接触头在整个工作行程内保持近似垂直的升降姿态,与实际受电弓的运动特性一致;其次考虑力反馈的线性度,在弹性元件选型、铰接点力臂设计上,通过调整力臂比值让反馈力矩与接触力形成线性对应关系,降低力感知过程中的非线性误差,提升触觉反馈的真实感;同时兼顾结构的拆装便捷性,所有铰接位置均采用可拆卸销轴连接,各个功能组件采用模块化设计,可单独更换接触头、弹性单元、驱动连杆等部件,方便根据不同实验需求调整参数。

  在外形尺寸与安装边界方面,整套结构的底座安装端设置有两个同轴的安装轴头,轴头直径与标准实验台的安装孔位匹配,可直接固定在实验台架的安装支座上,不需要额外设计转接法兰;结构整体的横向最大宽度为两个弧形支撑臂末端的间距,纵向最大高度为接触头升至最高位置时距离安装底座的高度,在整个运动行程内,所有构件的运动包络均不会超出两侧支撑臂的外侧边界,安装时只需预留对应长宽的安装平面即可,不需要额外预留过大的周边安全空间。铰接位置的转动间隙控制在极小范围内,避免运动过程中出现空程,保证力反馈的响应速度;各个连杆的截面形状经过优化,在保证结构刚度的前提下尽可能降低自身重量,减少构件自重对力感知精度的影响,让接触力的反馈数值更贴近真实接触状态。结构上的所有棱角位置均做了倒圆角处理,避免实验操作过程中出现磕碰划伤,同时也减少应力集中,提升构件的疲劳强度。
